法兰安装式流体密封填料函结构

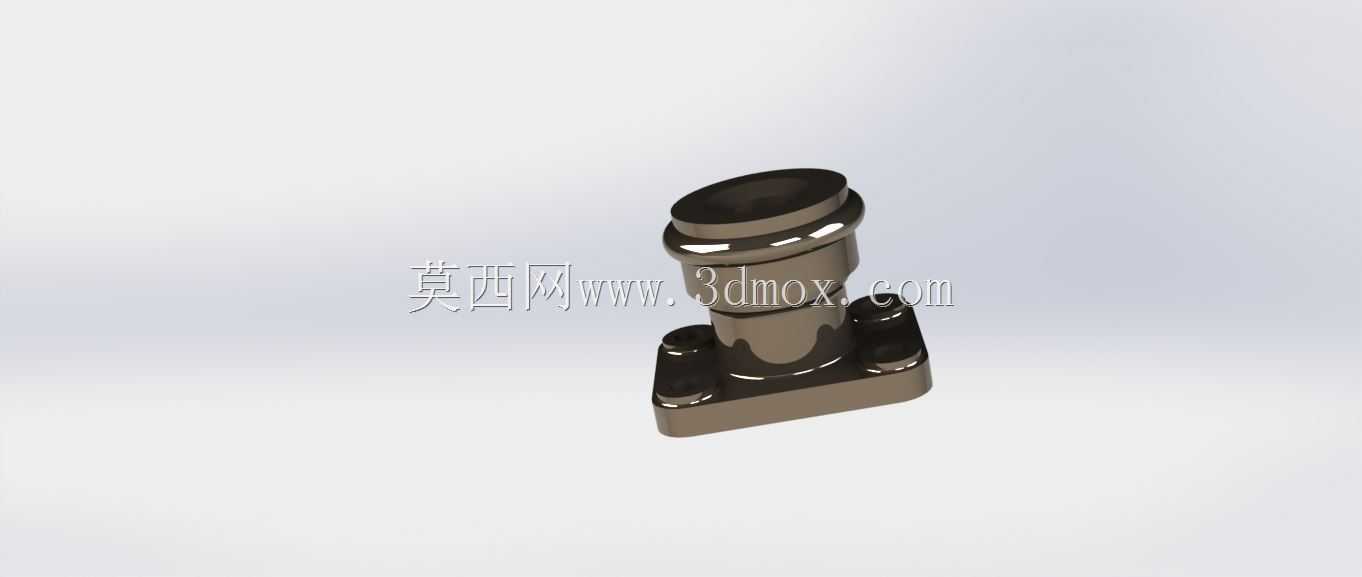

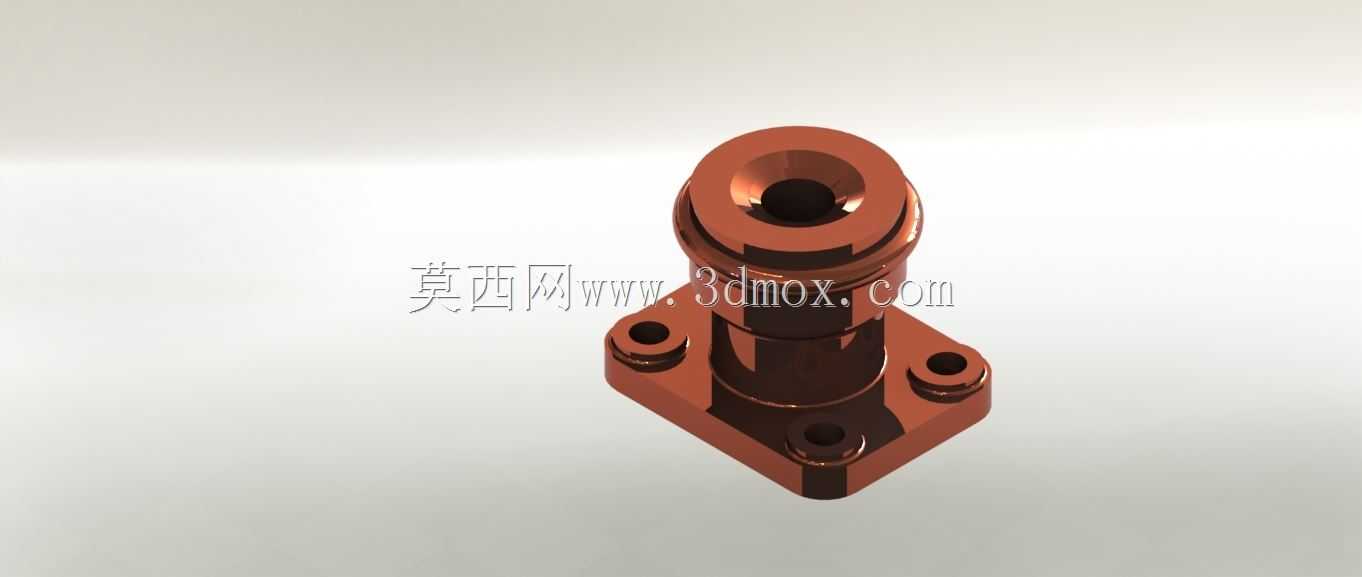

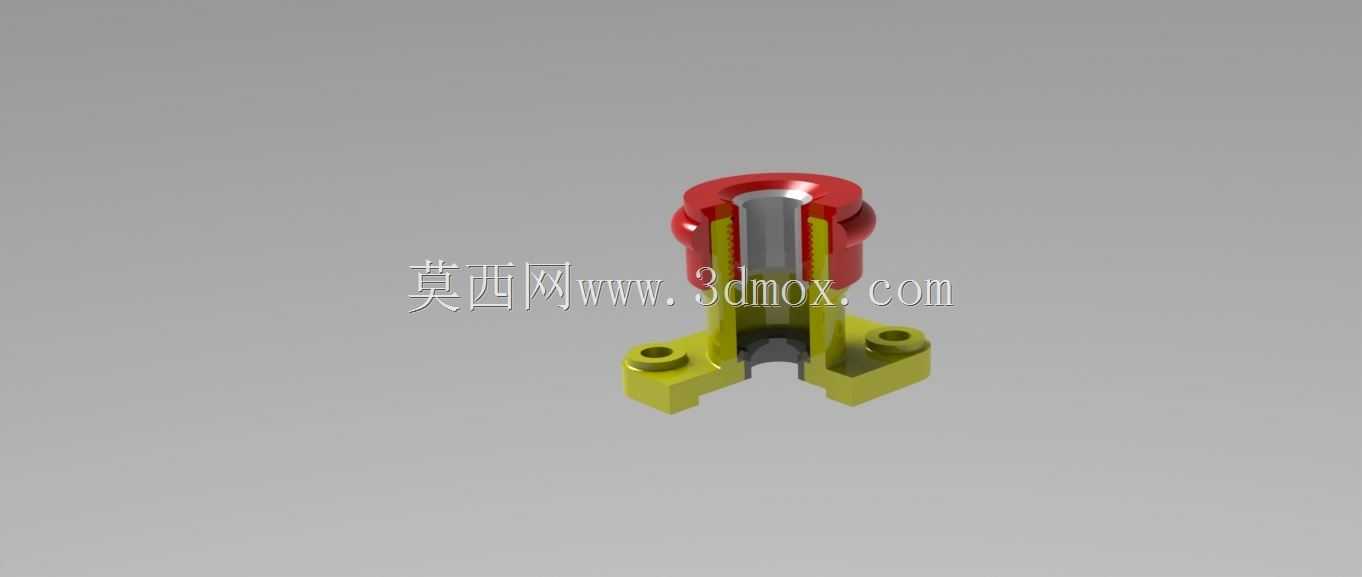

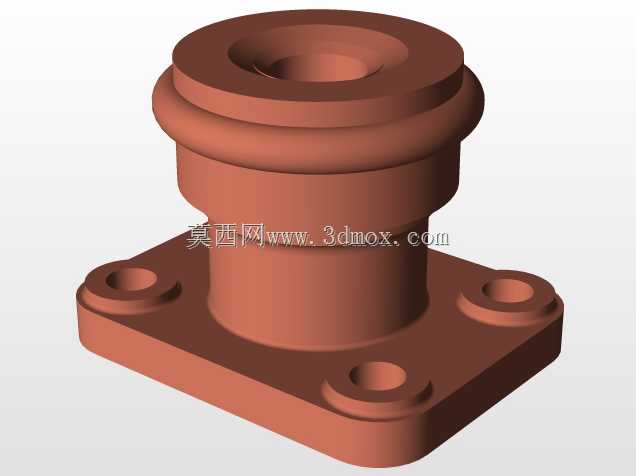

　　在泵类、阀类、蒸汽管路以及带旋转往复轴的化工流体输送设备中，填料函是承担动密封核心作用的关键部件，其结构设计合理性直接决定设备运行时的流体泄漏率、运维周期与轴系磨损程度。这款填料函采用方形法兰底座集成式结构，区别于传统螺纹连接的分体式填料函，底座设置两个对称的安装通孔，可直接通过螺栓固定在设备壳体的对应安装面上，安装时无需额外加工连接螺纹，适配壁厚较薄的设备腔体安装场景，安装孔中心距与法兰厚度经过匹配校核，能保证安装后密封腔体与穿轴的同轴度公差控制在0.05mm以内，避免轴运转时偏磨填料导致密封失效。上部的筒状腔体为填料装填空间，内壁加工有Ra1.6的粗糙度要求，可保证填料填充后与腔壁的贴合度，减少流体沿腔壁的渗漏路径，

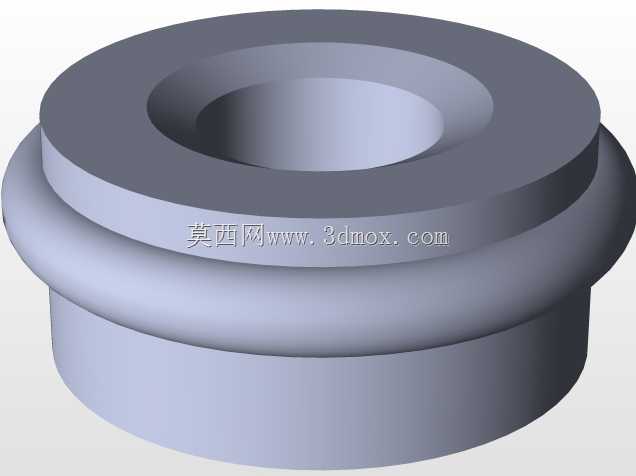

　　腔体顶端的缩口结构为压盖定位止口，配套压盖装入后可均匀压紧填料，避免压盖偏斜导致的填料受力不均。从功能设计上，这款填料函主要针对水、低压蒸汽等无强腐蚀性的流体介质密封场景，可适配直径匹配的光轴做旋转或往复运动的动密封，填料腔的深度设计可容纳3-4圈标准盘根填料，装填时可根据介质压力调整填料的圈数与材质，低压清水工况可选用油浸石棉盘根，蒸汽工况可更换为石墨盘根，无需改动主体结构即可适配不同工况需求。在实际设备选型应用中，这类法兰式填料函常被用在小型离心泵的轴端密封、低压蒸汽管路的调节阀杆密封、小型往复泵的柱塞密封位置，相比机械密封结构，其结构简单、成本低廉，运维时只需松开压盖即可更换填料，无需拆解设备整体轴系，适合工况稳定、

　　对泄漏要求不是极高的通用工业场景。设计时还考虑了安装边界的避让问题，方形法兰的对角尺寸小于上部筒体直径的1.8倍，安装时相邻部件的间距只需预留出螺栓拆装空间即可，不会出现与周边管路、支架干涉的问题，筒体的轴向长度经过优化，既保证了足够的填料装填长度实现密封效果，又不会过长导致轴的悬臂尺寸增加，影响轴系运转稳定性。
