小型四旋翼飞行载具结构设计方案

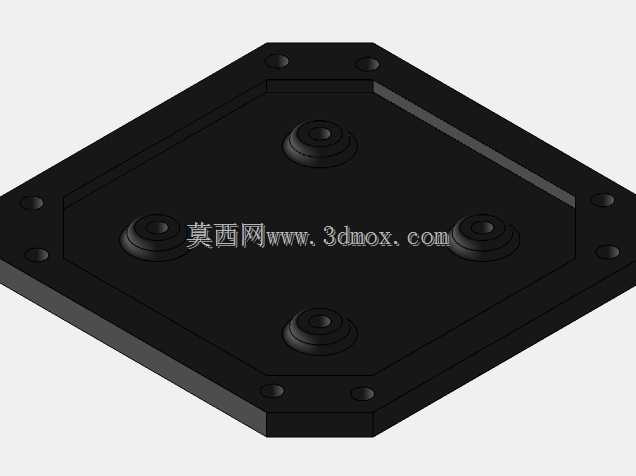

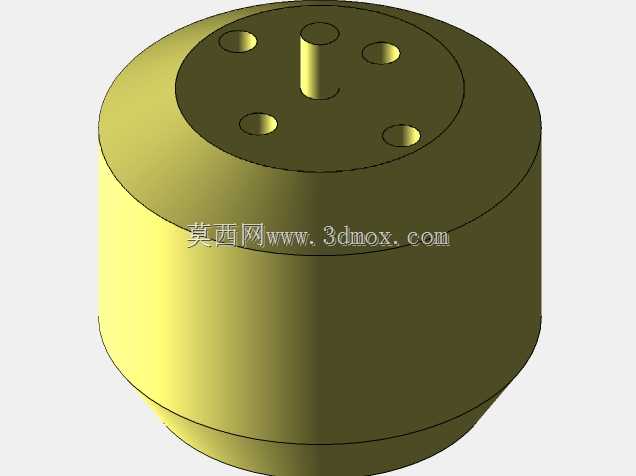

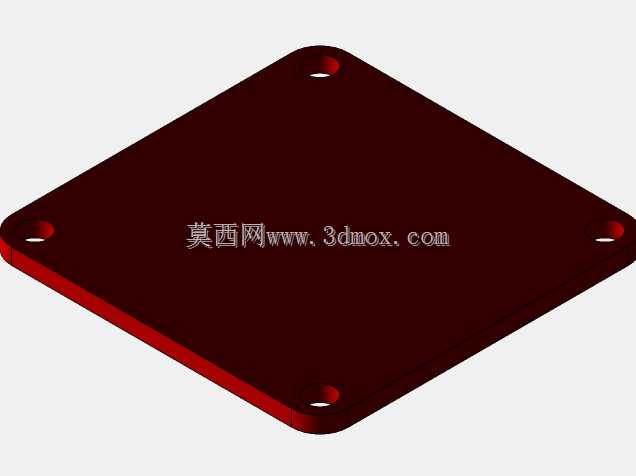

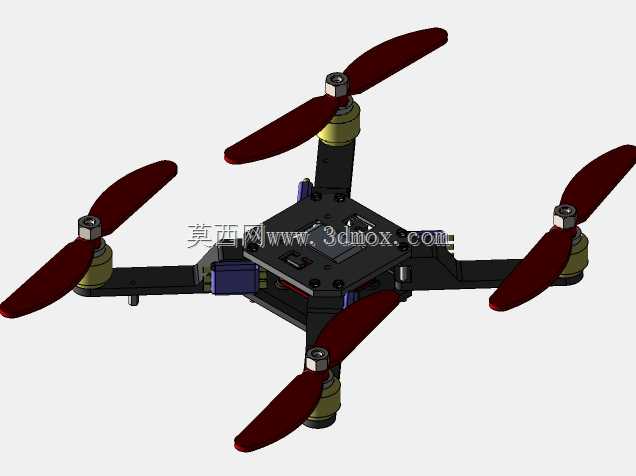

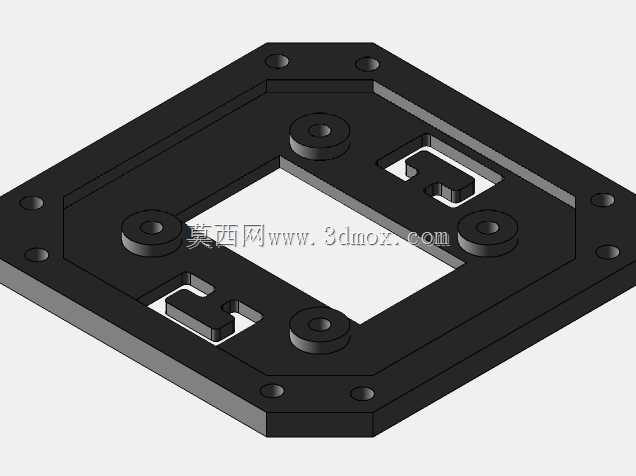

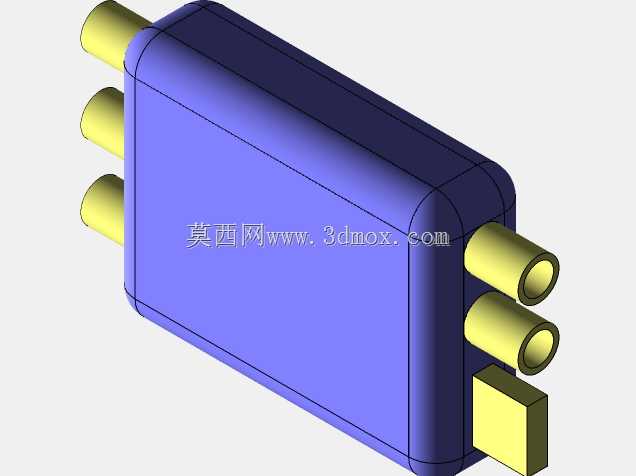

　　这套小型四旋翼飞行载具的结构设计，核心面向低空近距离作业场景，可适配室内巡检、小型载荷航拍、教学实验等多种实际使用需求，整体结构围绕轻量化与易维护两个核心方向展开。从结构布局来看，采用经典的X型机架构型，四个机臂从中心主板呈等角度向外延伸，机臂末端预留标准动力组件安装位，可直接适配对应规格的无刷电机与快拆式螺旋桨，螺旋桨采用两叶设计，在保证升力效率的同时降低转动惯量，提升飞行姿态调整的响应速度。中心主板区域做了分层安装设计，上层预留飞控模块、GPS模块的安装孔位，孔位采用通用间距设计，可兼容市面上多数主流开源飞控硬件，下层区域预留电池仓与电调安装空间，走线槽沿机臂内侧一体化设计，可将动力线与信号线规整收纳，

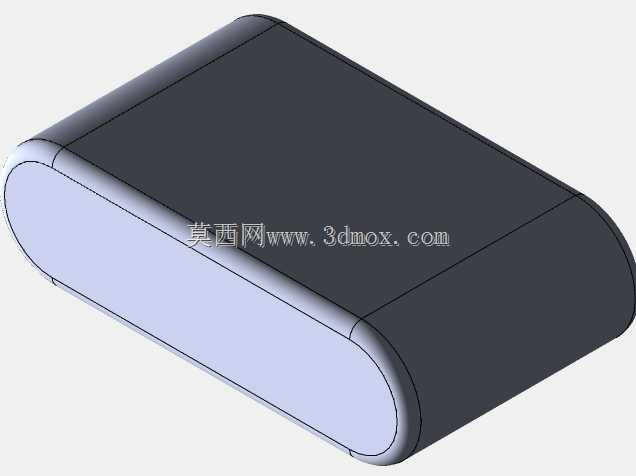

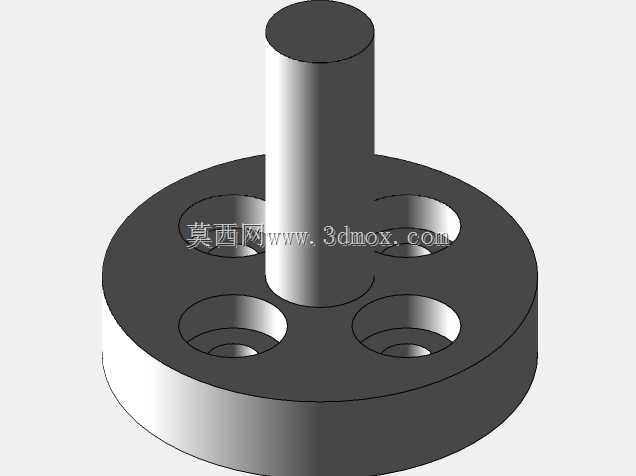

　　避免飞行过程中线材晃动带来的气动干扰与结构干涉。机臂与中心板的连接采用快拆式卡扣结构，日常收纳时可快速拆卸机臂，缩小整体收纳体积，卡扣处做了限位加强设计，飞行过程中不会出现机臂松动移位的问题，同时预留了减震胶圈安装位，可过滤电机转动带来的高频振动，避免振动传递至飞控模块影响飞行姿态解算精度。从安装边界来看，机臂展开后整体对角线尺寸控制在200毫米级，中心板厚度预留12毫米的安装空间，可容纳最大20毫米见方的飞控模块，电池仓可适配2S至3S规格的小型锂聚合物电池，最大承载载荷不超过100克，完全满足小型作业场景的载荷需求。螺旋桨与机臂末端的安装座采用标准螺纹接口，更换不同规格螺旋桨时无需额外改装，电机安装座预留了3毫米的调节余量，

　　可根据实际使用的电机尺寸微调安装位置，保证螺旋桨转动平面与机臂保持垂直，降低飞行过程中的动力损耗。整体结构件优先选用轻质工程塑料材质，在保证结构强度的前提下尽可能降低整机自重，机臂受力位置做了局部加厚处理，可承受轻度碰撞带来的冲击力，日常使用中出现机臂损坏时可单独更换对应机臂，无需更换整个机架，降低后期维护成本。中心板边缘预留了外设扩展安装孔，可根据实际作业需求加装小型摄像头、气体检测模块、微型机械爪等外设，扩展不同的作业功能，走线槽出口处做了圆角处理，避免长期使用过程中磨损线材绝缘层，提升整机使用的可靠性。
