带底部抓取机构的小型四旋翼无人机

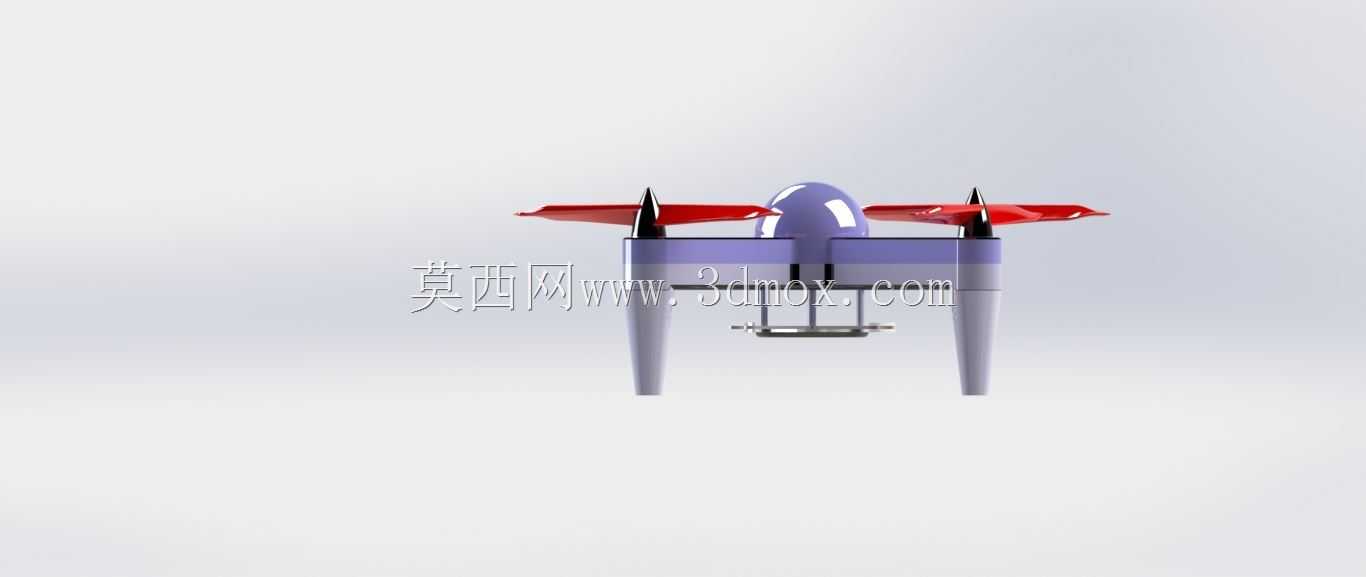

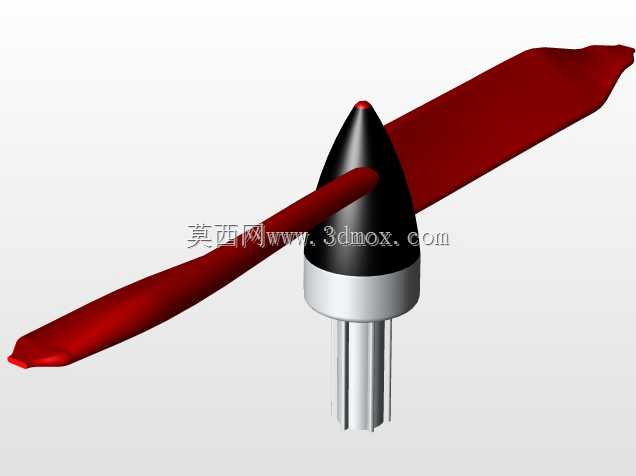

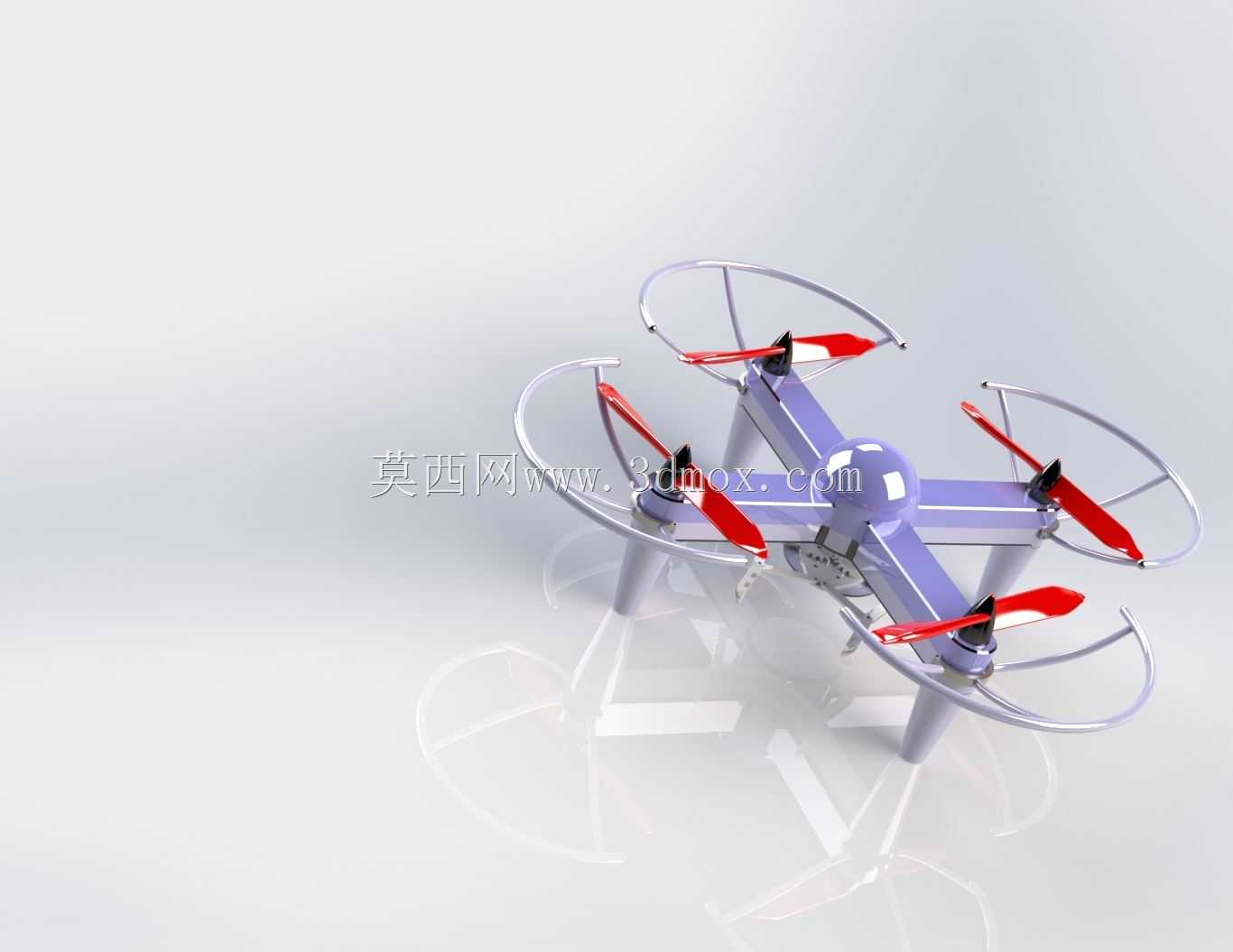

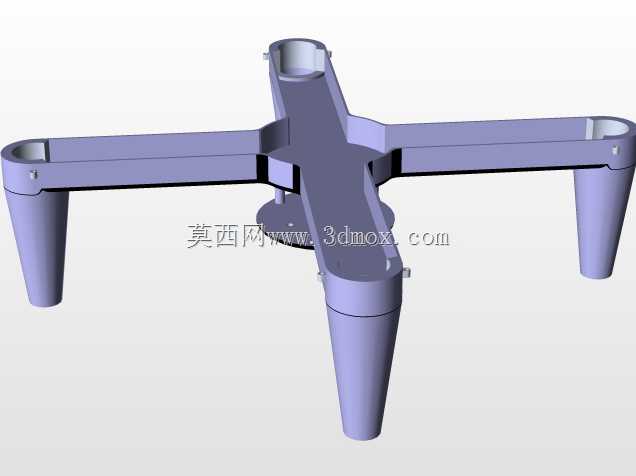

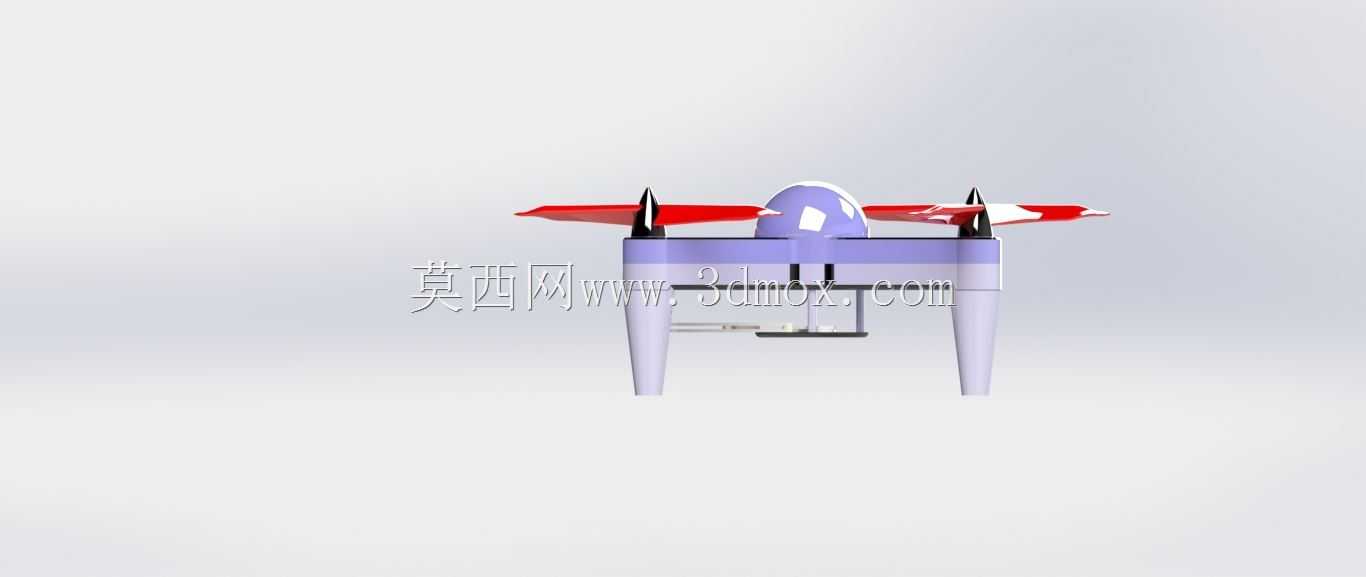

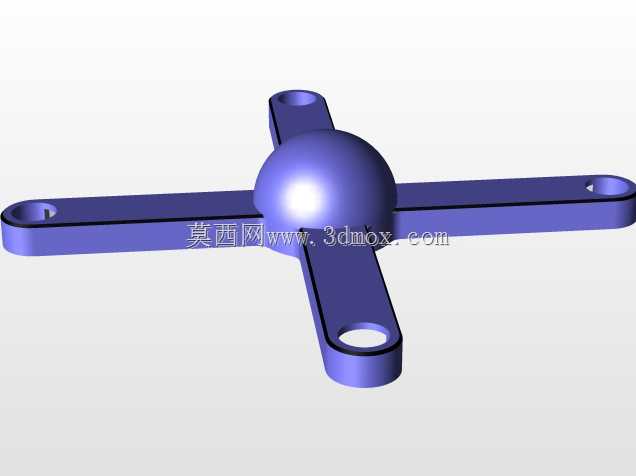

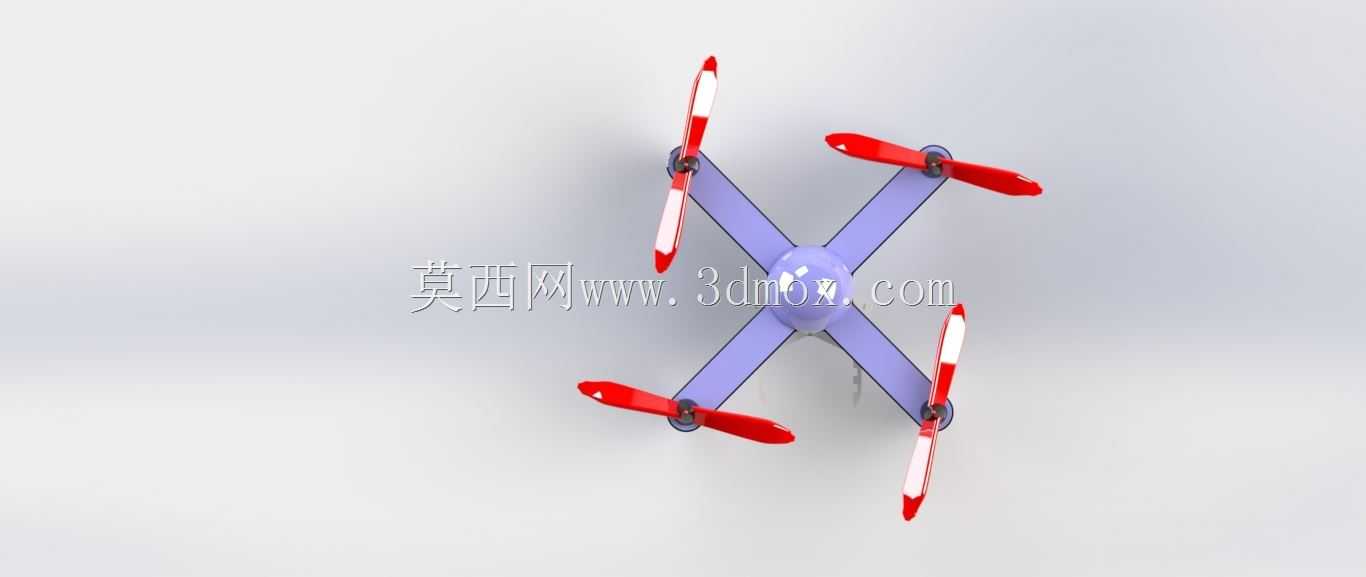

　　这款带抓手的小型四旋翼无人机，设计初衷是填补低空小载荷精准作业场景的设备空白，适配厂区小件物料跨工位转运、户外管线巡检时的小型样本采集、仓储高位零散货品拣选这类常规地面设备难以高效覆盖的作业需求。整机采用对称式四旋翼布局，机臂与机身主体做一体化流线型过渡设计，既降低低空飞行时的紊流干扰，也能减少旋翼下洗气流对机身挂载机构的扰动。机身顶部做圆弧整流处理，内置飞控、电池与信号接收模块的安装腔体，腔体预留足够的走线空间与模块固定位，可根据不同作业需求更换不同容量的动力电池或增程信号模块，无需对机身主体结构做二次切削改造。机臂末端的电机安装座做下沉式设计，搭配正反桨布局，抵消旋翼旋转产生的反扭矩，保证悬停状态下的机身稳定性，

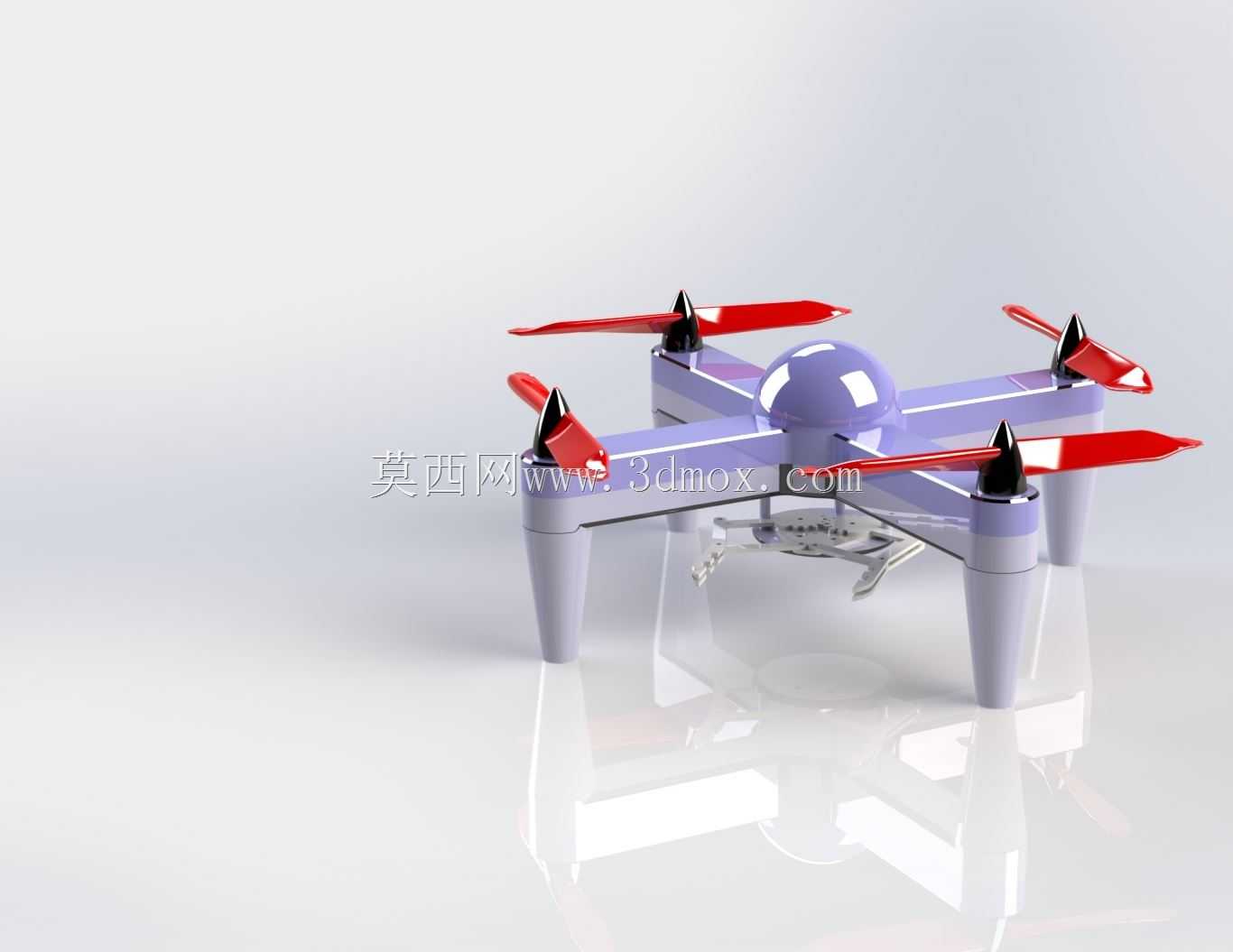

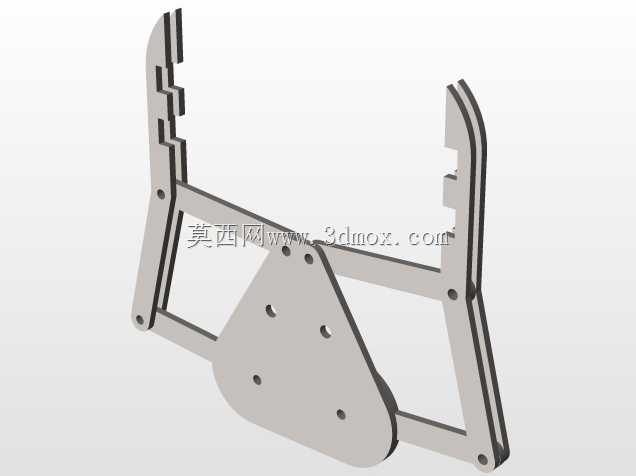

　　为底部抓手的精准作业提供姿态基础。底部的抓取机构采用轻量化连杆式结构，通过舵机驱动夹爪开合，夹爪内侧预留防滑纹理安装位，可根据抓取物件的材质更换橡胶垫、硅胶垫等不同摩擦系数的接触件，避免抓取过程中出现物件滑落的情况。抓取机构与机身底部的连接座采用快拆式设计，通过定位销与锁紧螺钉固定，可根据作业需求快速更换挂钩、磁吸座、微型摄像头等不同挂载，拓展设备的适用场景。整机尺寸控制在常规便携收纳箱的容纳范围内，机臂可做折叠式改造预留，折叠后横向尺寸缩减百分之四十以上，方便作业人员携带转场。设计过程中重点做了重心配平校核，将电池、飞控等重量较大的部件布置在机身几何中心位置，抓取机构的挂载点与整机重心垂线重合，

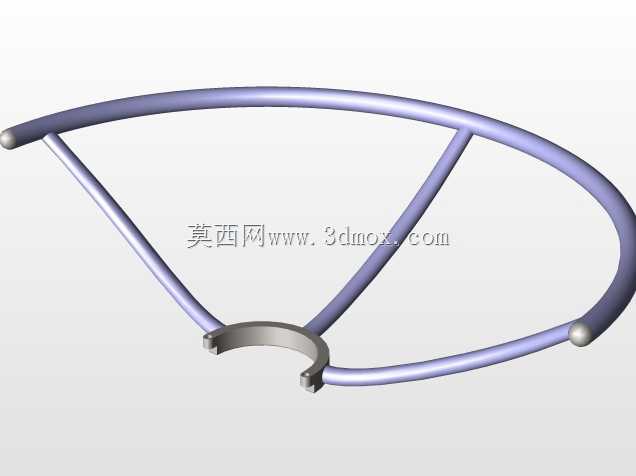

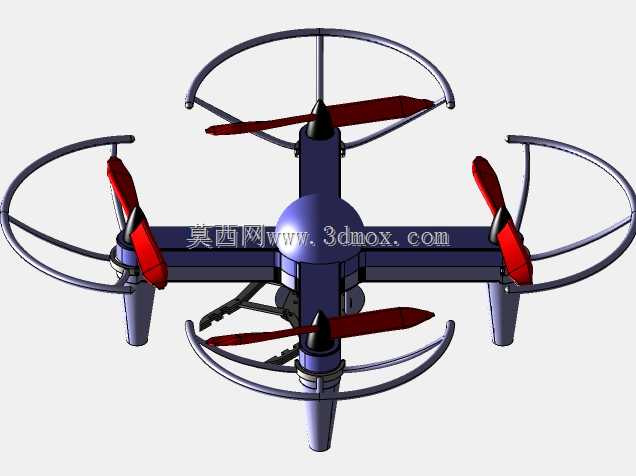

　　避免挂载物件后出现重心偏移影响飞行姿态的问题。旋翼与抓手之间预留足够的安全距离，防止抓取的细长物件意外触碰高速旋转的桨叶引发飞行事故。机身下部预留视觉模块安装位，可搭配下置摄像头实现抓取过程的视觉对位，无需依赖飞手的纯目视操作，提升小物件抓取的对位精度。整套结构在保证结构强度的前提下，尽可能采用薄壁加筋的结构设计，在降低整机自重的同时，保证机臂、挂载连接座等受力部位的抗冲击性能，应对低空作业时可能出现的擦碰、轻微坠机等意外情况，减少结构损坏概率。
