双片式合页铰接连接结构

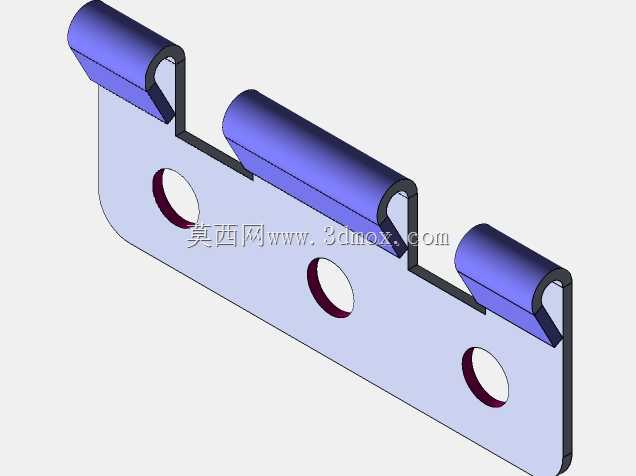

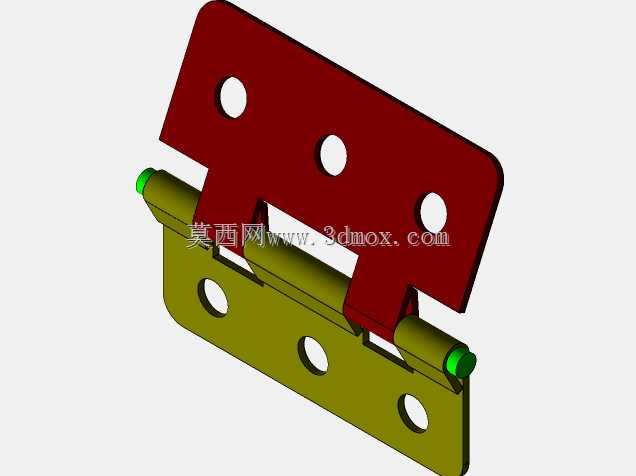

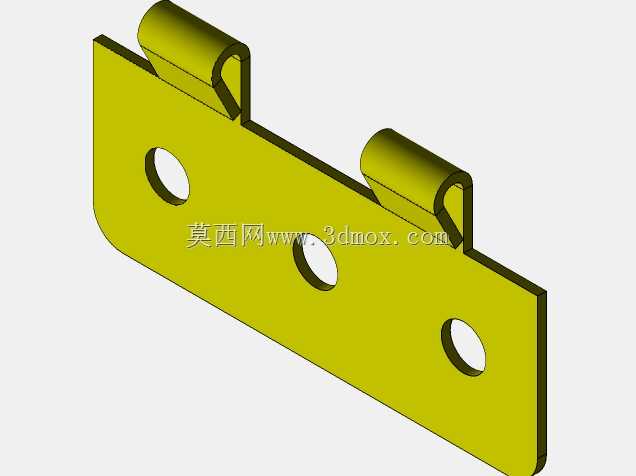

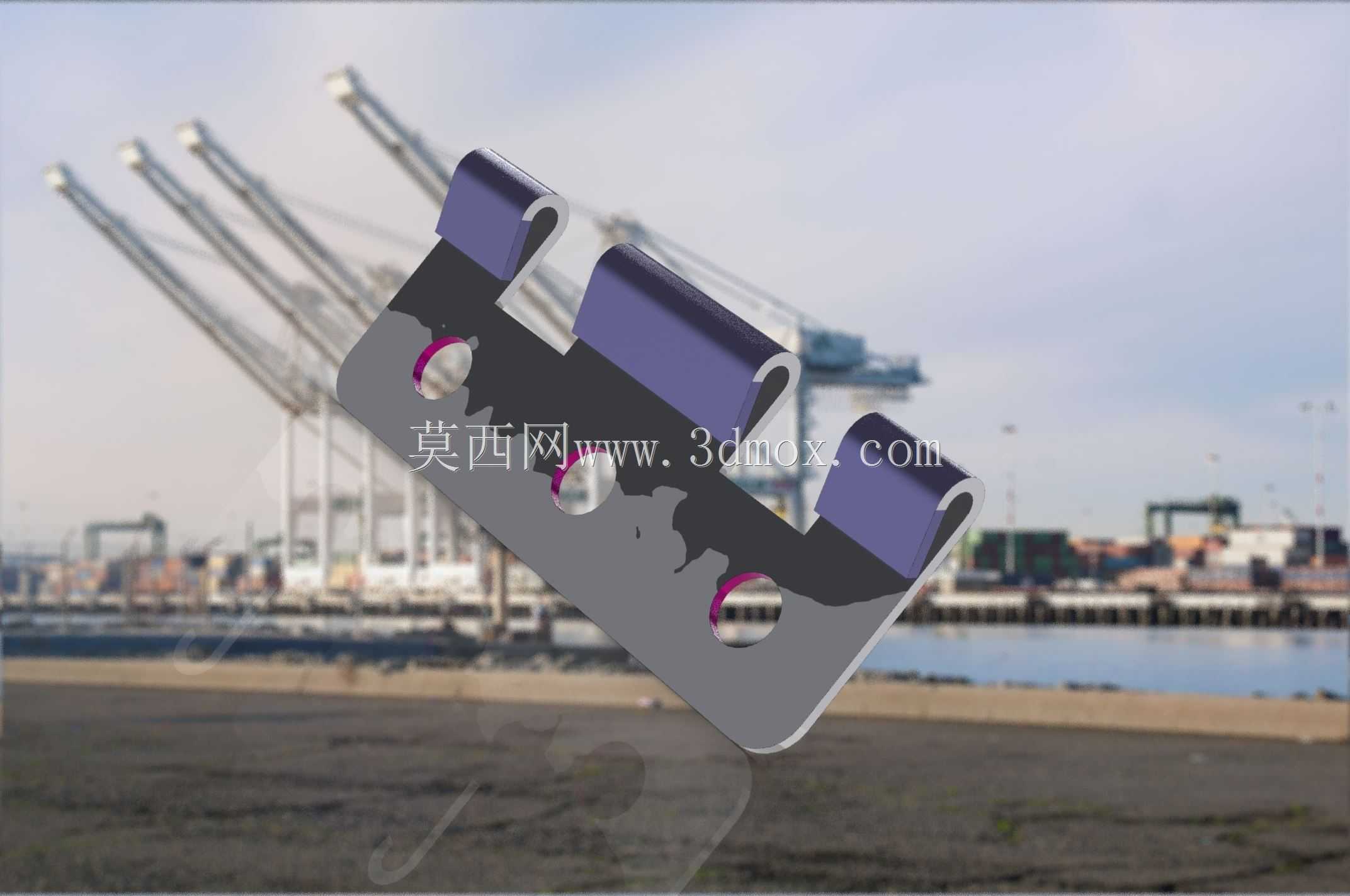

　　这类双片式铰接结构常出现在各类需要实现定轴转动开合的设备连接部位，小到仪器仪表的检修舱门、小型传感装置的防护外盖，大到工业设备的可拆卸护板、轻型工装的开合定位结构，都能见到这类结构的应用。它的核心作用是在两个被连接件之间提供稳定的转动自由度，同时保证连接位置的刚性，不会在开合过程中出现错位、松脱的问题。从结构设计来看，两个安装页片分别对应需要连接的两个固定基体，页片上的三个等距排布安装孔，是为了匹配标准紧固件的安装间距，安装时可以根据基体的材质选择螺钉或者铆钉完成固定，三个孔的排布既保证了固定后的受力均匀，也避免了单孔或双孔固定容易出现的页片绕紧固件转动的问题。中间的铰接销轴采用通长设计，两端做了限位处理，

　　装配后销轴不会从页片的轴孔中滑出，销轴和页片轴孔之间采用间隙配合，保证转动时的顺畅度，不会出现卡滞，同时配合间隙控制在合理范围，避免开合过程中出现过大的旷量，影响连接精度。设计这类结构的时候，首先要确认转动的最大开合角度，这个结构的页片边缘做了让位切角，开合到最大角度时两个页片不会出现干涉，能够满足常规90度以上的开合需求。安装边界方面，两个页片的平面度有较高要求，固定后需要保证页片和安装基体完全贴合，避免出现翘曲导致转动阻力变大；销轴的轴线需要和两个安装基体的开合转动轴线完全重合，安装时如果出现轴线偏移，会导致开合过程中出现别劲的情况，长期使用还会加剧轴孔的磨损，缩短结构使用寿命。和普通民用合页不同，

　　这类工业用铰接结构没有额外的缓冲或者阻尼结构，完全依靠金属件的配合实现转动功能，结构更简单，可靠性更高，能够适应有一定粉尘、温湿度变化的工业使用场景，日常维护只需要定期在销轴位置添加少量润滑脂，就可以保证长期顺畅使用。在受力表现上，这类结构的载荷主要通过页片和销轴传递，三个安装孔的排布让页片在承受垂直于安装面的载荷时，受力点分布更均匀，不会出现局部应力集中导致页片变形的问题，适合用在对连接可靠性有要求，不需要频繁大载荷开合的部位。
