小型手动螺杆式台钳结构设计

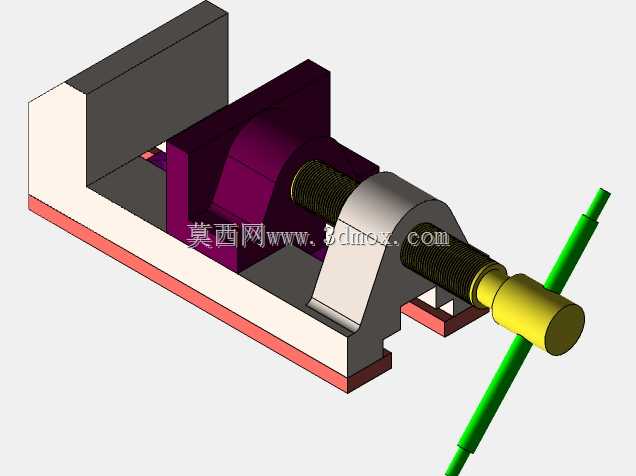

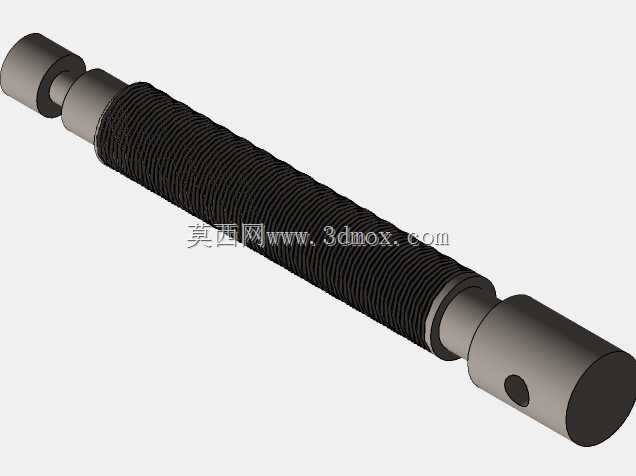

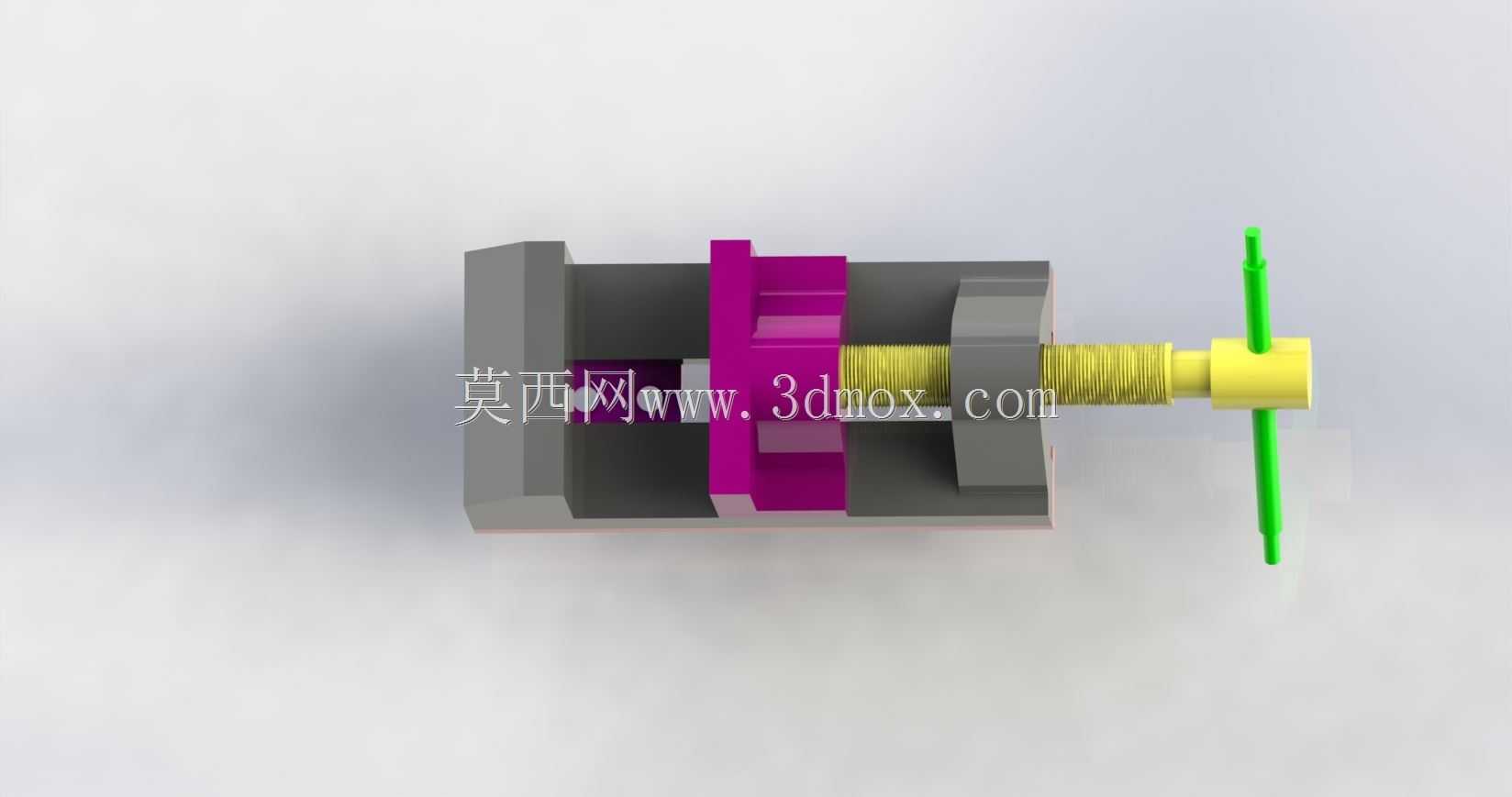

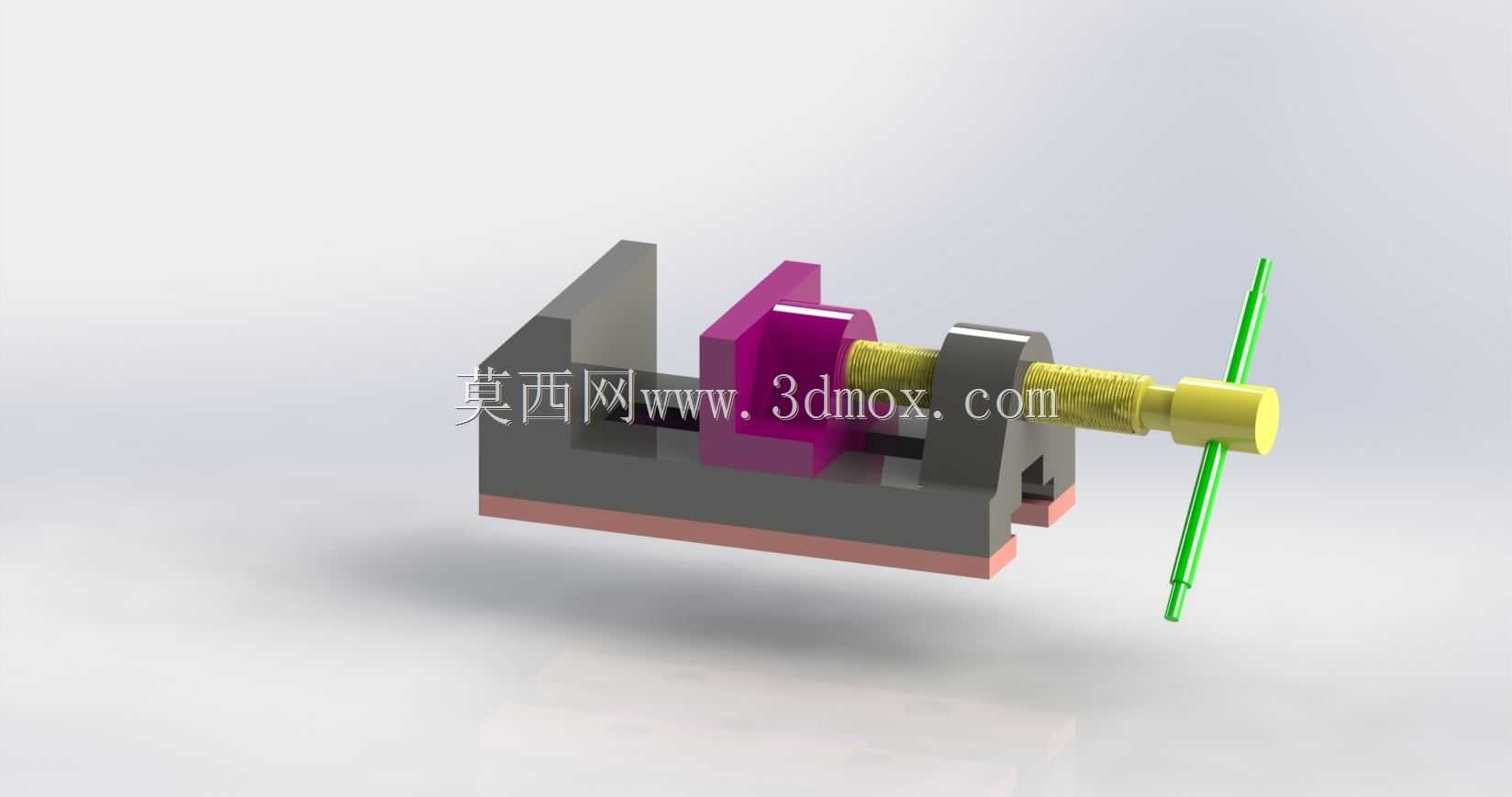

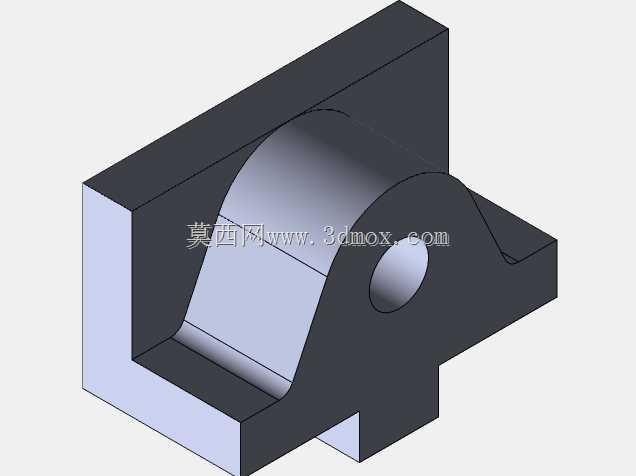

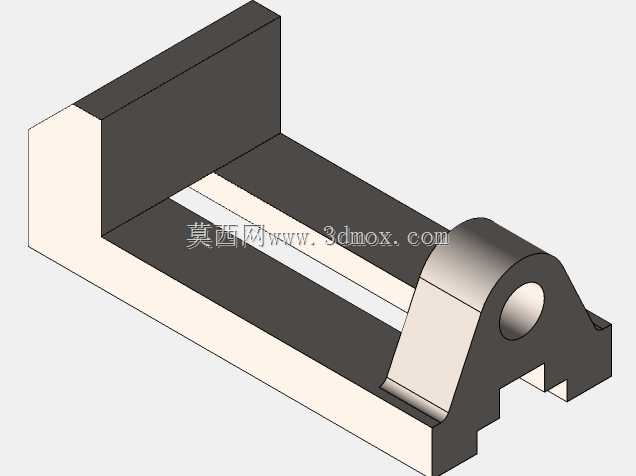

　　这款手动螺杆台钳是钳工工位、小型加工场景中最常用的工件夹持工装，日常在台式钻床定位、小型零件锉修、工件划线找正、小部件装配调校等场景中承担核心的工件固定作用，相比大型机用平口钳，它的结构更紧凑，适配桌面级作业空间，不需要额外的气源、液压动力源接入，纯手动操作即可完成夹持动作，对作业场地的配套要求极低。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身底部带有安装定位边，可通过螺栓直接固定在木质或金属工作台台面上，安装边界预留的通孔间距适配多数常规钳工台的预留安装孔位，不需要额外改制台面即可完成装夹固定。传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，

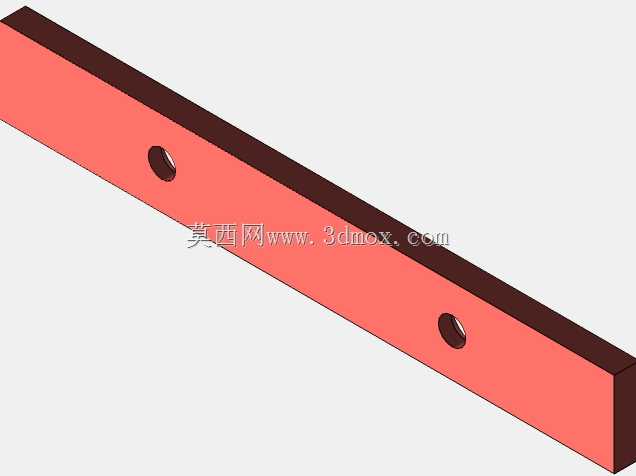

　　长时间反复夹紧松脱也不容易出现螺纹滑牙问题，螺杆端部搭配穿杆式手柄，转动时可以通过力臂放大施加的扭矩，不需要借助额外加力杆就能提供足够的夹持力，针对硬度不高的有色金属、塑料工件夹持时，钳口位置预留了软钳口安装槽，可更换铜质、铝质或者尼龙材质的软钳口垫片，避免夹持过程中在工件光洁表面留下压痕。活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要整体更换部件，仅调整间隙即可保证活动钳身移动的平顺性，避免夹持过程中出现钳身上翘、工件夹偏的问题。钳身主体采用铸铁材质的结构设计思路，整体刚性足够，夹持过程中不会因为夹紧力过大出现钳身形变，同时铸铁材料的减震性能优异，

　　在进行小型工件敲击修整、钻削加工时，能有效吸收作业产生的振动，保证工件定位的稳定性。整体外形尺寸控制在单手可拎取的范围内，除了固定在工作台使用外，也可临时转场到维修现场，配合C型夹临时固定在任意平整台面上完成应急维修作业，适配多场景的灵活使用需求。在建模过程中，所有配合面都预留了实际生产中的装配公差，螺杆与螺母副的配合间隙、燕尾槽的滑动间隙都按照实际机加工的公差等级进行设定，模型可直接作为同类小型台钳改型设计的基础参考，也可用于工装设计教学中的传动结构演示。
