多级啮合传动齿轮箱结构设计

项目分类:齿轮 发布时间:2022-03-16 ID:583807
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计
  • 多级啮合传动齿轮箱结构设计

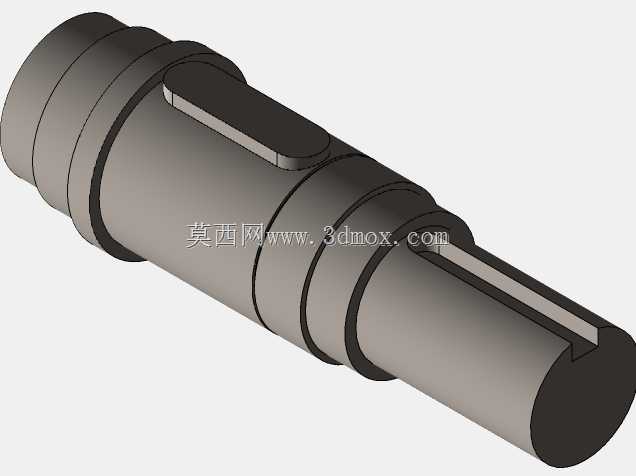

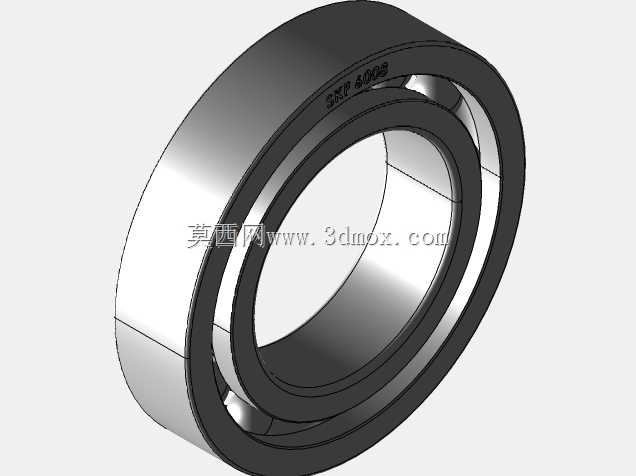

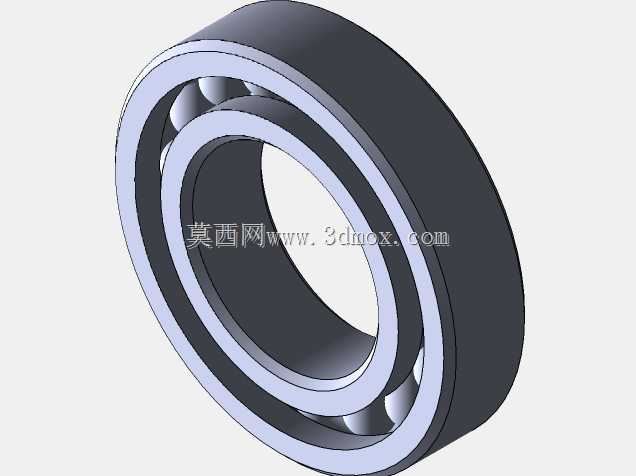

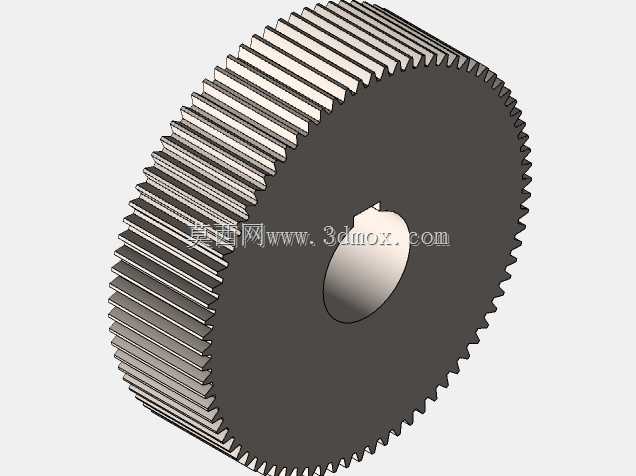

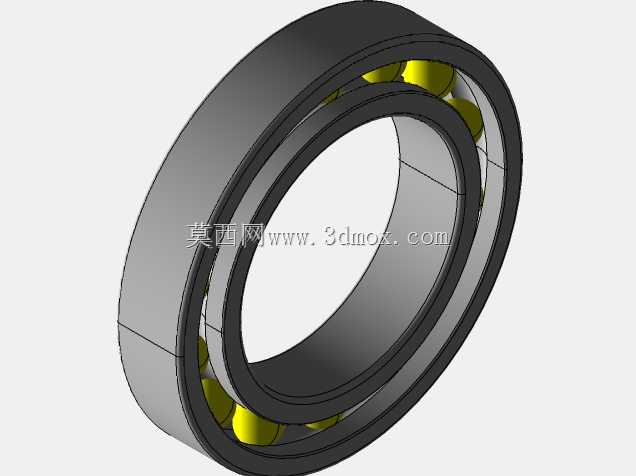

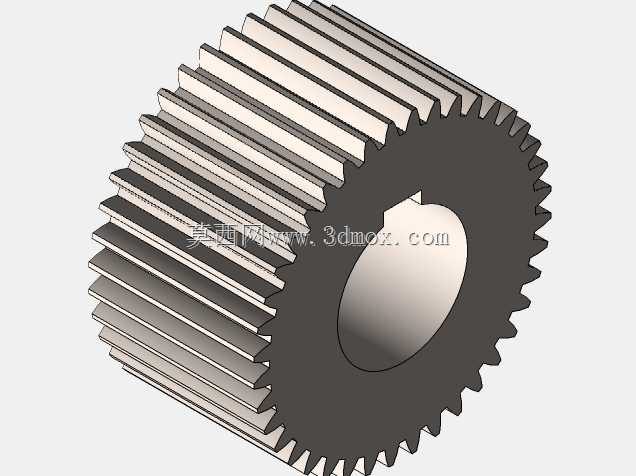

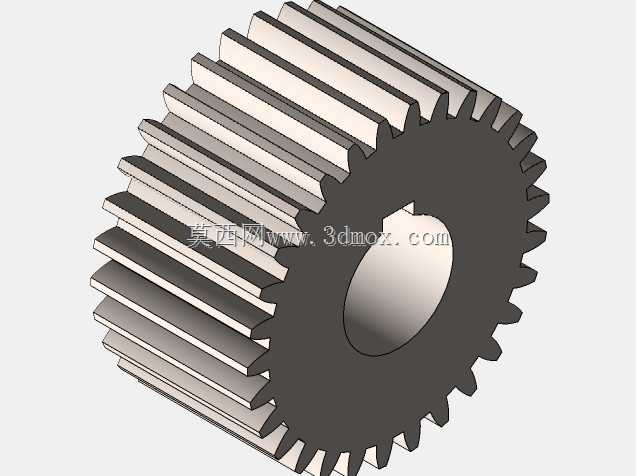

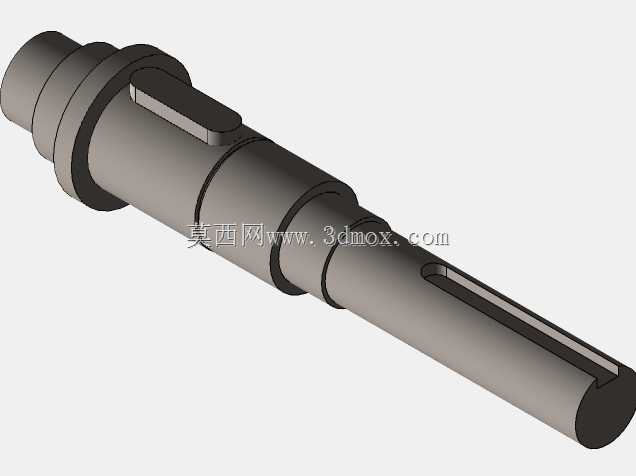

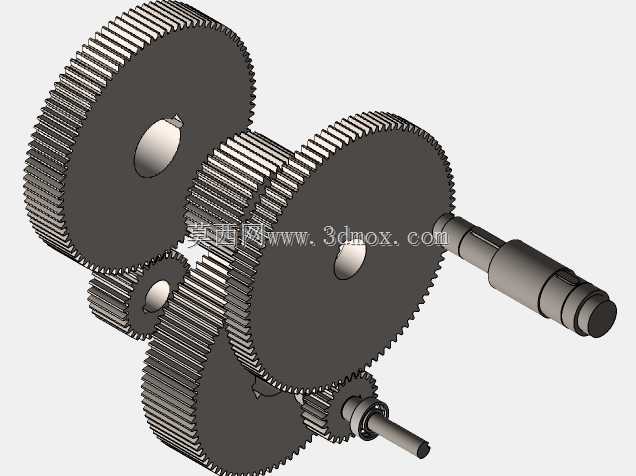

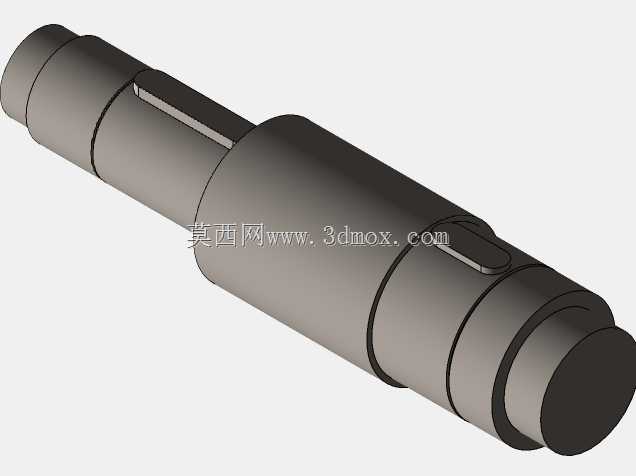

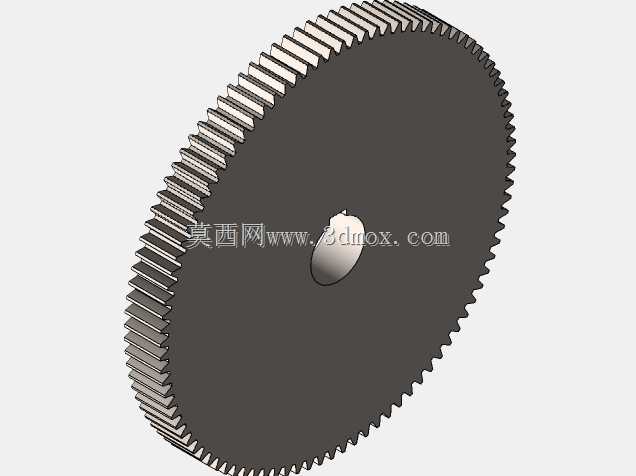

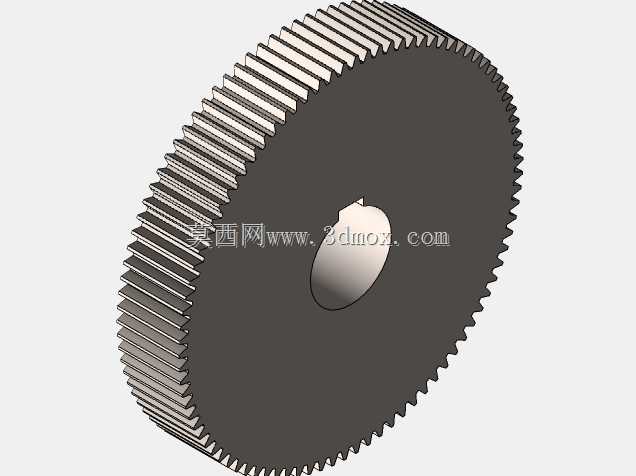

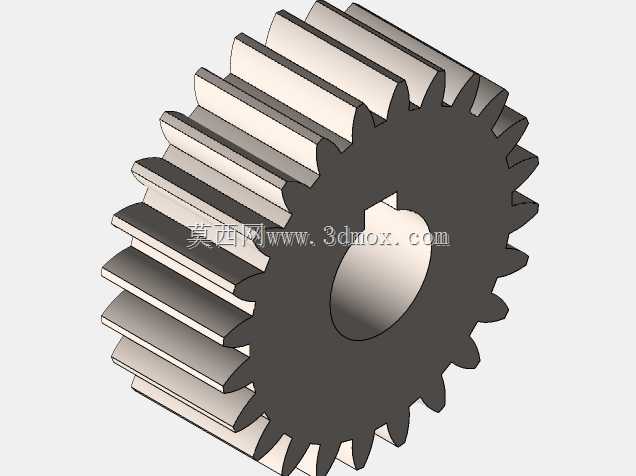

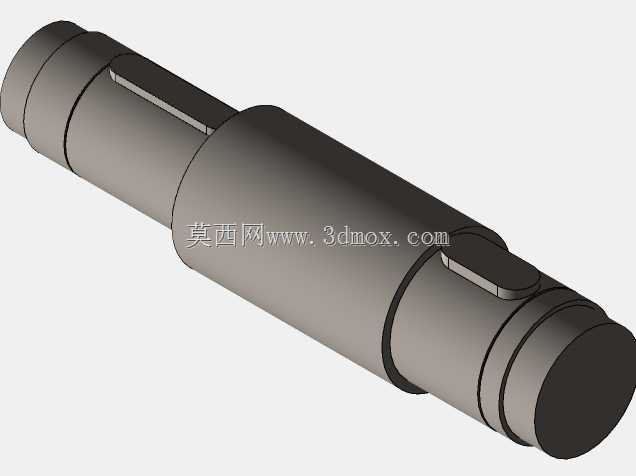

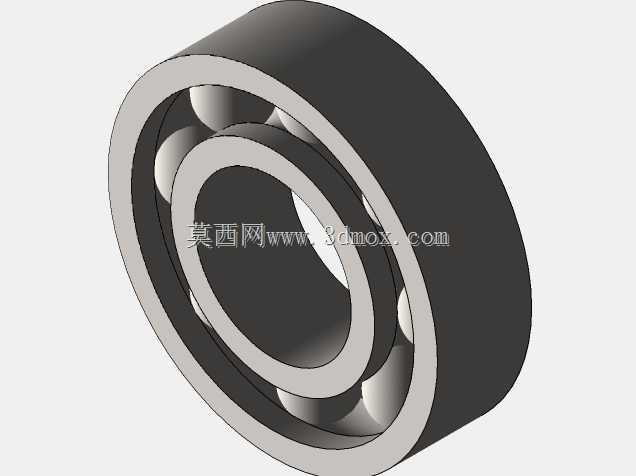

  在工业传动场景中,这类多级啮合齿轮箱常被布置在原动机与工作执行端之间,适配输送线、小型加工设备、精密检测装置的动力匹配需求,核心作用是在动力传递链路中调整转速与扭矩参数,让原动机输出的高转速低扭矩动力,转换为执行端需要的低转速高扭矩输出,匹配不同工况下的负载运行要求。从结构设计逻辑来看,该齿轮箱采用多组平行轴直齿轮排布方案,不同齿数的齿轮依次啮合形成多级减速链路,每一级齿轮的齿数比经过匹配计算,可在紧凑的箱体内实现较大的总传动比,避免单级大传动比带来的齿轮尺寸过大、箱体空间浪费问题。齿轮与轴的配合采用键连接周向固定,轴段台阶实现轴向定位,输入输出轴伸出端预留了密封件安装位与轴承装配位,可适配标准深沟球轴承或角接触轴承的安装,

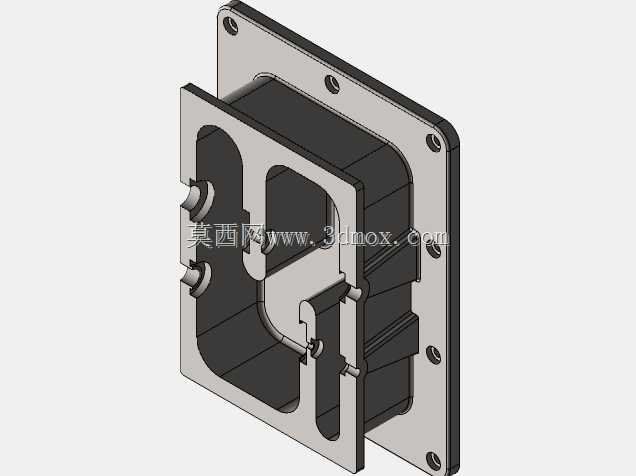

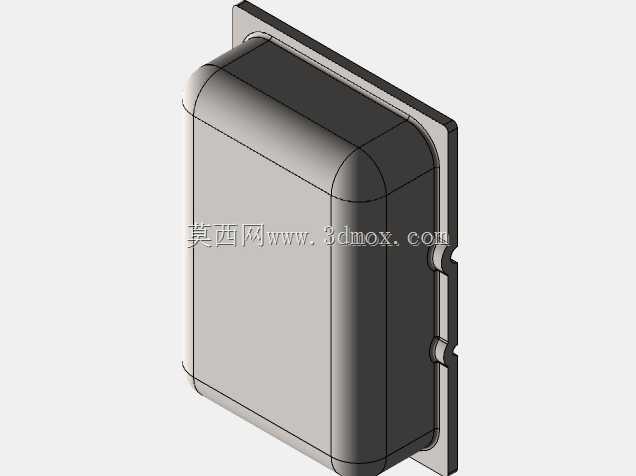

  保障轴系运转时的径向与轴向支撑刚度,降低高速运转时的轴系跳动量。设计过程中需要重点考量各齿轮副的中心距公差,啮合侧隙控制在合理区间,既避免侧隙过小导致齿轮运转卡滞、齿面磨损加剧,也防止侧隙过大带来的传动回程误差,影响传动精度。安装边界方面,输入轴与输出轴的轴伸长度、轴径尺寸按照通用安装接口设计,可直接适配标准联轴器的装配要求,箱体上的安装孔位预留了足够的紧固件操作空间,不需要额外设计转接法兰即可完成在设备机架上的固定。实际运行中,齿轮啮合区域需要预留润滑脂或润滑油的存储空间,齿面经过合理的参数设计,可保证啮合重合度满足平稳传动要求,降低运转过程中的冲击与噪声,即使在频繁正反转的工况下,也能保持稳定的动力传递效率,

  不会出现明显的传动滞后问题。这类齿轮箱的结构没有采用复杂的行星轮系或蜗轮蜗杆结构,平行轴直齿轮的方案加工难度更低,后期维护时齿轮、轴承等易损件的替换成本更低,适合对成本控制有要求、传动精度需求中等的通用工业场景,在选型时可根据实际需要的输出转速、负载扭矩调整各级齿轮的齿数比,不需要大幅改动箱体的整体外形与安装尺寸,具备较好的设计延展性。
