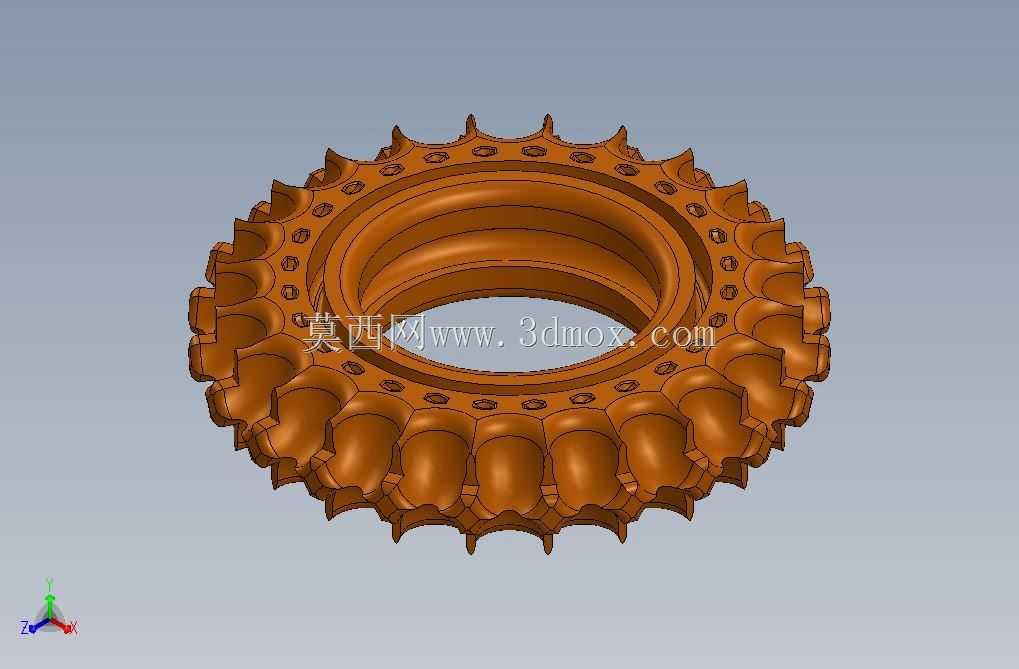

环形带齿传动啮合轮结构设计

　　这类带周向齿形的环形轮体，常应用在需要连续啮合传动、同时对轮体径向空间有紧凑要求的动力传递场景中，比如小型精密传动模组、间歇分度机构、或是特定工况下的链式啮合传动单元，区别于常规直齿圆柱齿轮，它的齿形沿轮缘周向均匀排布，且轮体中部为大直径中空结构，能够直接套设在中空轴、或是需要穿过管线、轴系的安装位上，不需要额外预留中心轴的整段装配空间，适配很多安装空间局促、中心区域需要走布其他构件的设备布局。从结构设计逻辑来看，轮缘外侧的齿形做了圆弧过渡的齿廓处理，每个齿单元的根部都做了圆角强化，避免长期啮合受力时出现应力集中导致的齿根断裂，齿顶部分做了小角度倒角，既能够在啮合入位时起到导向作用，减少啮合冲击带来的噪音和磨损，

　　也能避免装配过程中齿顶磕碰产生毛刺影响传动精度。轮体的环形基体部分，沿周向均匀分布了多组沉头安装孔，这些孔位的节圆直径经过精准计算，能够直接通过紧固件将轮体固定在配套的安装法兰或是回转支撑座上，不需要额外设计轮毂转接结构，进一步压缩了轴向安装尺寸。中空的内圈部分做了两级台阶设计，一级台阶用于配合安装定位止口，保证轮体安装后的同轴度，控制径向跳动量在传动允许的公差范围内，另一级台阶可用于安装密封件或是挡圈，限制轮体的轴向窜动。在实际选型适配时，需要重点核对齿形的节距参数与配套啮合件的匹配度，同时确认轮体的外径、中空内径、轴向厚度三个核心尺寸是否符合安装边界要求，安装孔的孔位分布要和对接法兰的孔位完全对应，避免出现安装错位。

　　这类轮体在工作时主要承受周向的啮合力和少量的径向载荷，设计时对齿面的硬度、轮体的整体刚性都有对应要求，建模过程中对每个齿形的阵列角度、安装孔的位置度都做了参数化约束，方便后续根据不同的传动比、安装尺寸需求快速调整参数，不需要重新绘制单个齿形，大幅提升结构迭代的效率。轮体的齿形曲面做了连续曲率处理，啮合过程中接触应力分布更均匀，相比直线齿廓的结构，能够有效降低啮合过程中的滑动摩擦，延长零件的使用寿命，同时中空的结构也有效降低了轮体自身的重量，减少高速回转时的转动惯量，让传动启停过程更平稳，降低驱动端的负载冲击。
