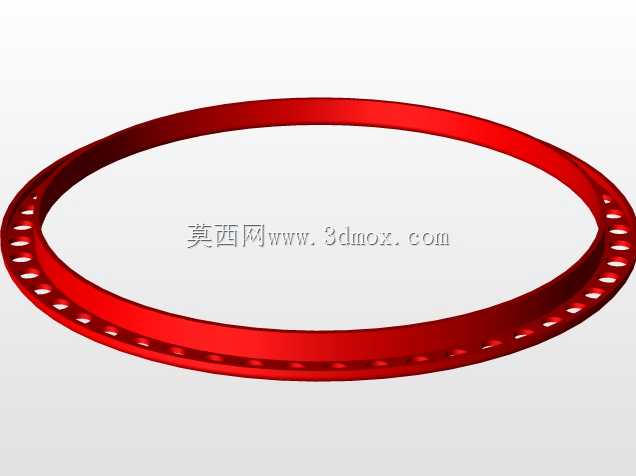

带安装孔位环形金属法兰连接构件

　　这类带均匀安装孔的环形金属构件，在管路对接、腔体密封、旋转组件限位场景中应用十分广泛，日常接触的流体输送管路端部、压力容器端盖对接处、旋转设备的动静环配合位，都能见到同结构构件的身影。从结构设计逻辑来看，环形本体的截面尺寸需要匹配对接部位的承压要求，若应用在低压流体输送场景，环体径向厚度可适当收窄以降低材料成本，若应用在中高压密封场景，环体厚度需要根据额定工作压力做强度校核，避免受压后出现形变导致密封失效。环体上均匀排布的安装孔，孔位分度误差需要控制在装配公差允许范围内，孔中心与环体中心的同轴度偏差过大，会直接导致装配时螺栓无法顺利穿入，甚至在紧固后出现环体局部应力集中，长期受交变载荷作用下出现开裂问题。做模具成型相关设计时，

　　首先要明确环体的内外径实际尺寸，不能直接照搬三维模型的理论数值，需要结合所选金属板材的成型回弹率预留补偿量，不同牌号的冷轧钢板、不锈钢板在冲压卷圆后的回弹量差异明显，若忽略回弹补偿，成型后的环体圆度会超出公差要求，无法和对接端面完全贴合。环体上的安装孔加工，若采用先冲孔后卷圆的工艺，需要提前核算卷圆过程中孔位的形变量，避免卷圆后孔位出现椭圆化、位置偏移；若采用卷圆焊接后再钻孔的工艺，则需要设计配套的钻孔工装，保证孔位的分度精度与端面垂直度。这类环形构件的安装边界需要重点关注，装配时环体两侧的对接面平面度需要满足密封要求，若对接面存在磕碰划伤、局部凸起，会导致密封垫片受压不均出现泄漏；紧固安装螺栓时需要采用对角分次紧固的方式，

　　避免单侧受力过大导致环体翘曲变形。在做三维建模过程中，除了构建环体的基础外形，还需要把安装孔的倒角、环体边缘的去毛刺倒角、焊接位的坡口细节都体现出来，这些细节直接影响后续加工工艺的编制，若建模时遗漏这些结构，工艺人员在编制加工流程时很容易忽略对应工序，导致生产出的零件存在锐边划伤装配人员、焊接位融合强度不足等问题。针对需要配合密封垫片使用的场景，环体表面的粗糙度也需要在建模时标注对应的技术要求，密封面的粗糙度过高会导致垫片无法完全填充表面微观凹坑，出现微泄漏问题，粗糙度过低则会大幅提升表面加工成本，需要结合实际工况的密封等级做平衡选择。
