带安装孔位的异形法兰式密封端座结构

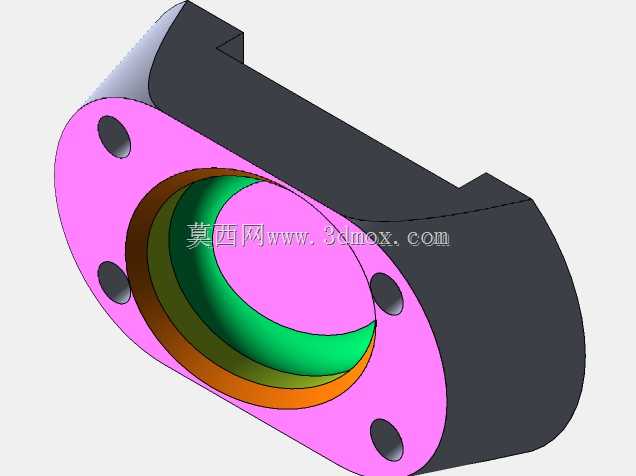

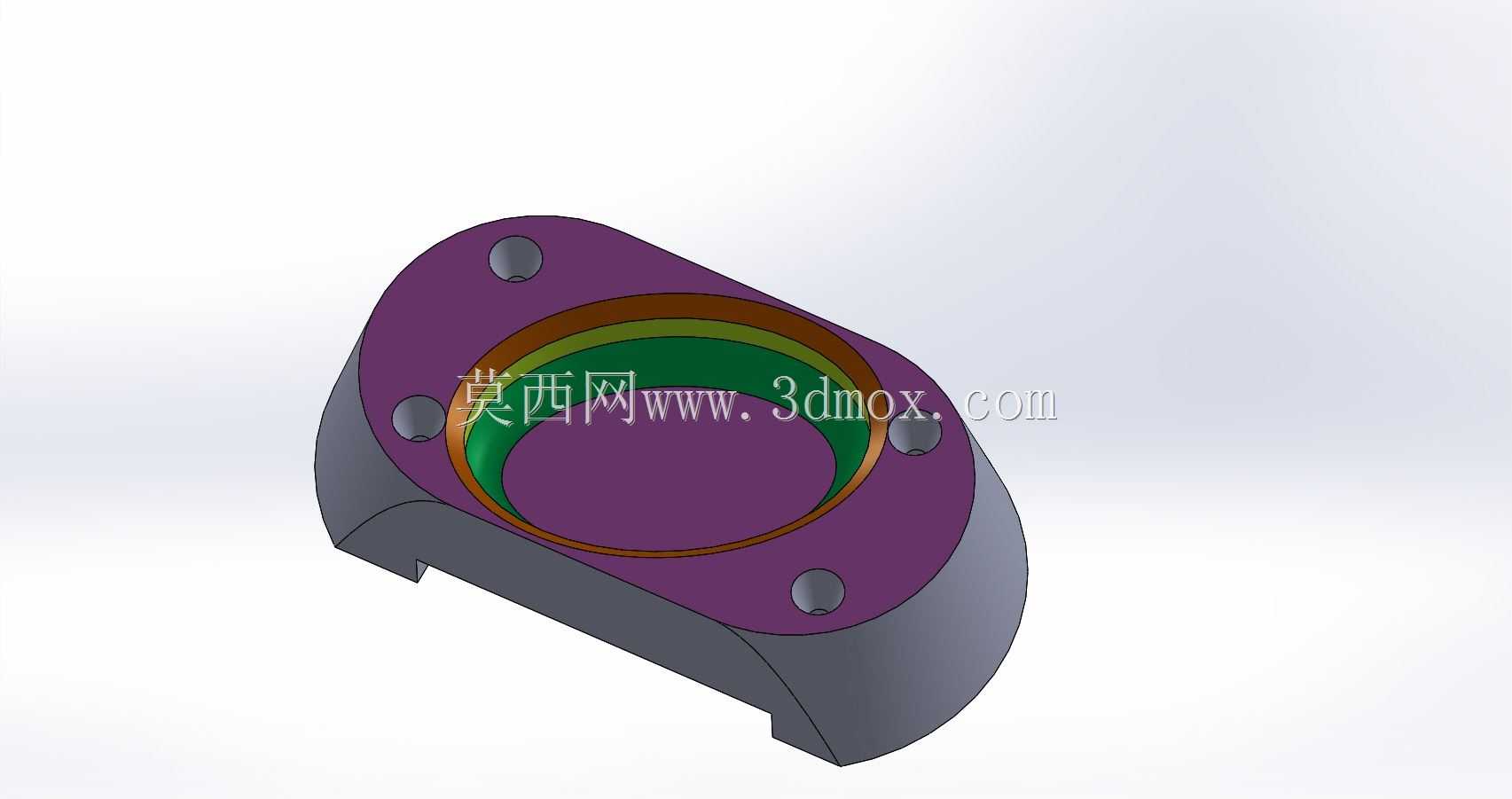

　　这类异形法兰端座常应用在小型流体管路、气动执行元件的端部密封场景，也可作为传感器安装基座的配套承压端盖使用，在轻工自动化设备的气路分支、小型液压支路的末端封堵结构中十分常见。从结构设计逻辑来看，主体采用半圆弧结合直边的异形轮廓，是为了适配安装空间受限的窄小舱体布局，相比标准圆形法兰，直边侧可贴靠设备内壁安装，能节省至少三分之一的径向占用空间，避免与周边排布的管线、紧固件产生干涉。端面上均匀分布的四个沉头安装孔，孔位公差按照H7级精度设计，可配合内六角圆柱头螺钉完成与基座的锁紧固定，沉孔深度刚好容纳螺钉头部，保证安装后端面无凸起，不会剐蹭周边运动部件。中间的环形阶梯槽是核心功能结构，内层槽用于放置O型密封圈，

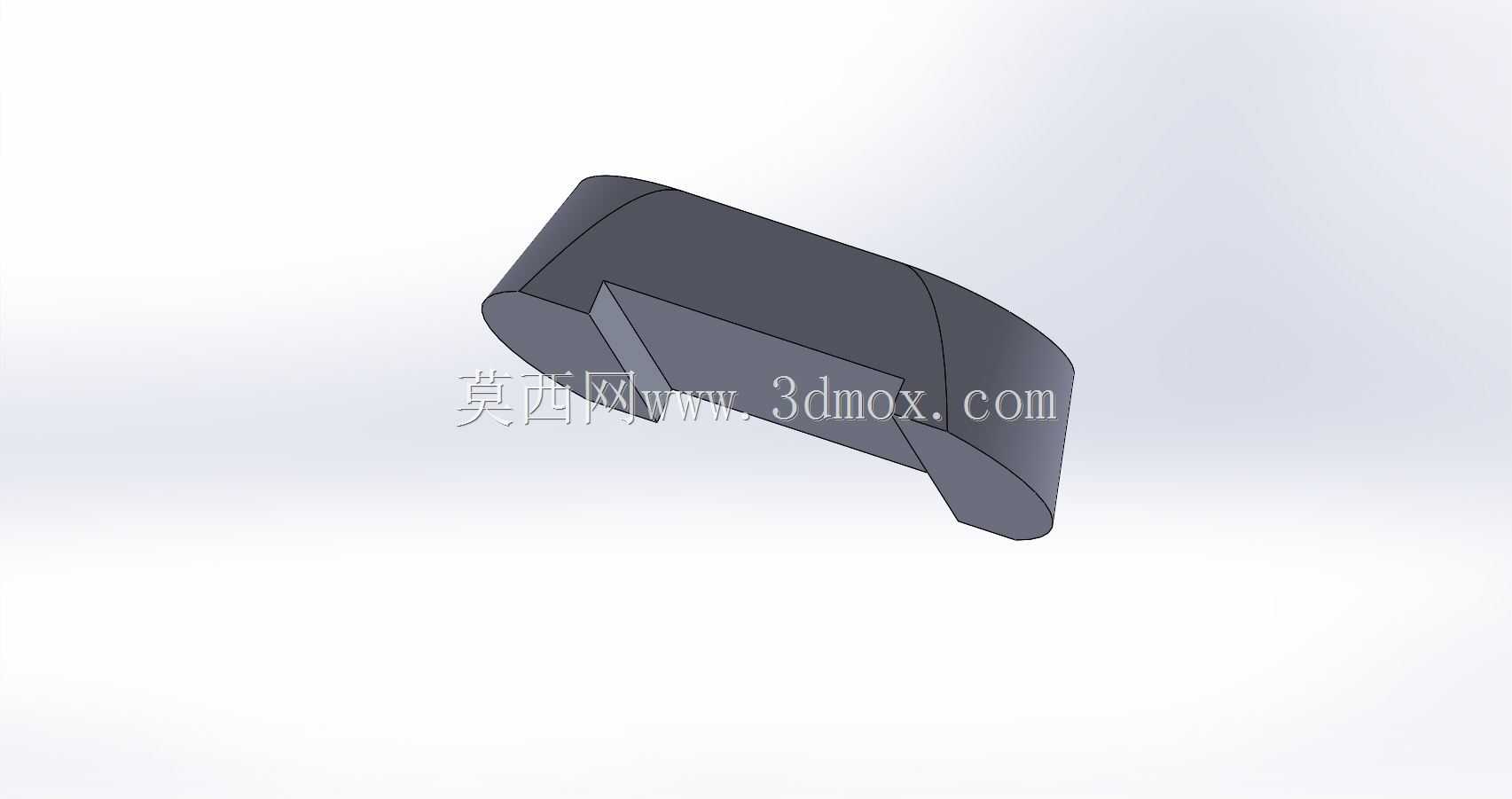

　　槽宽与深度按照GB/T3452.3的密封沟槽标准设计，可适配线径3.5mm的丁腈橡胶密封圈，装配后能承受1.2MPa以内的气体或液体压力，不会出现渗漏问题；外层阶梯面则用于与对接管件的止口配合，定位间隙控制在0.05mm以内，保证对接同轴度，避免密封圈受偏载挤压出现早期磨损。零件底部的开槽结构是为了避让基座上的凸起定位筋，安装时可直接沿筋位滑入，无需额外调整角度，能提升现场装配效率。整体结构的所有棱边都做了R0.5到R2不等的圆角处理，一方面是消除加工后的锐边毛刺，避免装配时割伤操作人员或损坏密封件，另一方面也能减少应力集中，在承受交变压力载荷时，避免尖角位置出现裂纹，延长零件使用寿命。建模过程中先通过拉伸生成主体毛坯轮廓，

　　再通过切除拉伸完成阶梯槽、底部避让槽的结构，沉头孔采用异型孔向导特征生成保证参数准确，最后通过圆角特征完成所有棱边的工艺处理，所有特征的参数都可直接对接数控加工编程，无需二次调整尺寸。安装时需要注意，对接面的平面度要控制在0.02mm以内，锁紧螺钉时采用对角分步拧紧的方式，保证密封圈受力均匀，避免局部压缩量过大导致密封失效。
