简易结构台式数控雕刻机机械本体设计

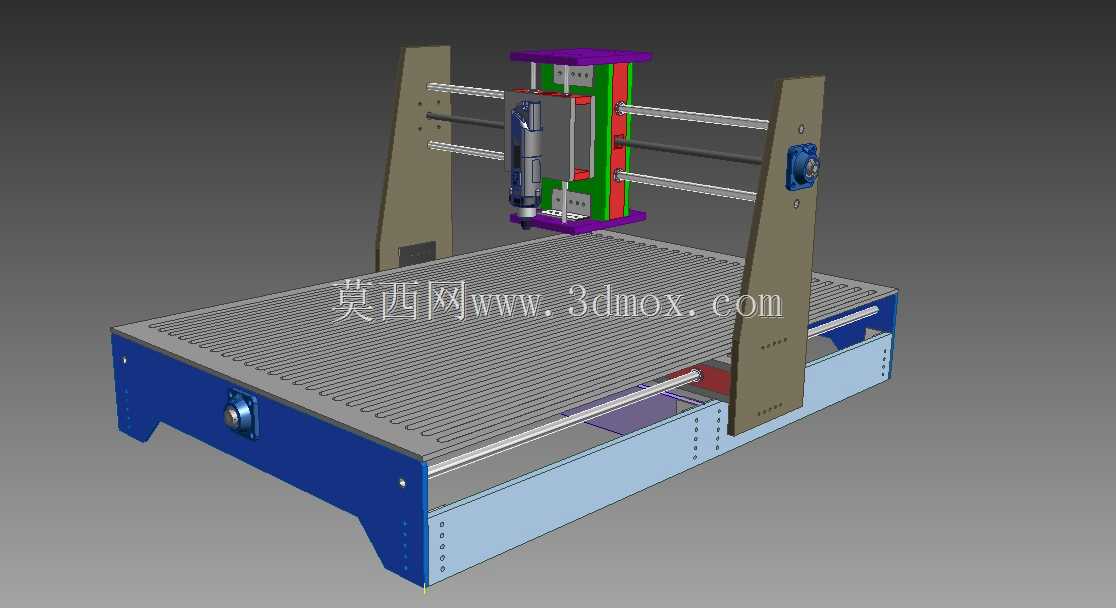

　　这款台式数控加工设备的机械本体结构，主要面向小型加工场景的非金属、软金属切削作业需求，常见于个人DIY加工、小型广告标识制作、木工小件雕花、教学实训演示等场景，可适配不同功率的加工主轴完成铣削、雕刻、钻孔类工序。整体采用固定龙门+移动工作台的经典布局，区别于动龙门结构的大跨度设计，这种布局在小行程加工场景下能获得更好的结构刚性，安装调试难度也更低，对非专业装配的使用者更友好。

　　从结构组成来看，底部床身采用折弯钢板拼焊结构，两侧预留直线光轴的安装基准面，底部设置可调支撑脚，可适配不平整的安装台面，床身内部预留传动丝杠、步进电机的安装空间，走线槽沿床身内侧布置，避免加工过程中切屑、冷却液磨损线缆。加工台面采用T型槽铝型材拼接设计，台面平面度经过铣削加工保证，可通过T型螺栓配合压块固定待加工工件，也可后续加装真空吸附平台适配薄片类工件装夹，台面的有效加工行程覆盖常规小型加工件的尺寸需求，安装边界预留了护罩、行程限位开关的装配位置，不需要额外打孔改造。

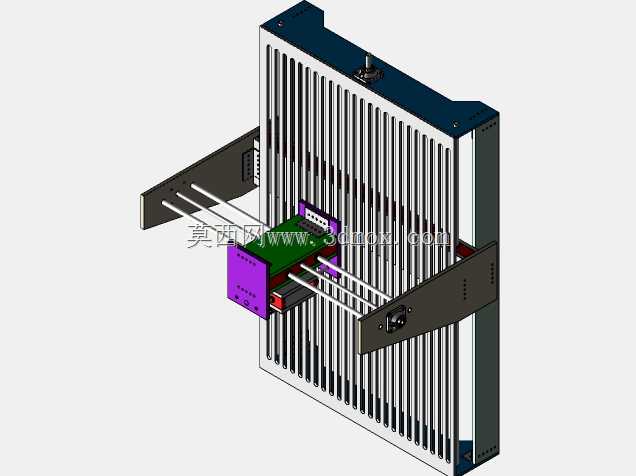

　　龙门部分采用两侧立式支撑板搭配横梁的组装结构，支撑板与床身之间通过直线轴承与光轴配合，实现Y轴方向的往复移动，横梁上搭载Z轴滑台组件，Z轴滑台通过直线导轨与横梁连接，可实现垂直方向的进给运动，滑台前端预留主轴安装座的固定孔位，可适配不同直径的风冷、水冷加工主轴，安装时只需调整抱箍位置即可完成主轴固定。X轴传动组件布置在横梁后侧，通过丝杠螺母带动Z轴滑台横向移动，各轴的传动端均预留联轴器安装位，可搭配不同规格的步进电机或伺服电机，用户可根据自身加工精度、进给速度需求灵活选配动力部件。

　　设计过程中优先考虑了零部件的易加工性，大部分结构件采用常规钢板、铝型材加工，不需要特殊的五轴加工设备即可完成制作，降低了自制成本，各连接部位的安装孔位均设计了定位止口，装配时不需要复杂的工装找正即可保证各轴的垂直度、平行度公差，减少后期调试的工作量。整体结构的外露部件均做了倒角处理，避免装配、使用过程中划伤操作人员，各运动部件的行程两端均预留硬限位块安装位置，可防止软件误操作导致的滑台脱轨问题。设备整体占地尺寸适配常规工作台摆放，不需要额外做地基固定，搬运时可拆解为床身、龙门、滑台几个大部件，单人即可完成转运重组，适合小型工作室、家庭工坊这类空间有限的使用场景。
