三相交流接触器工业电气元件三维结构

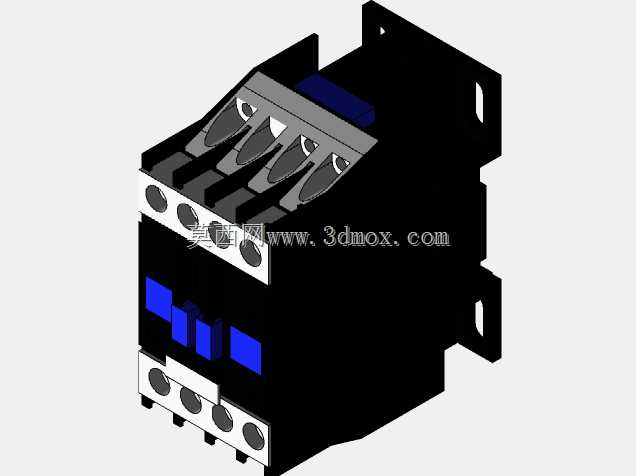

　　这款三相接触器的三维结构还原，完全贴合低压配电场景的实际安装与使用需求，在工厂动力柜、机床控制回路、自动化产线配电单元中，这类元件承担着主回路通断的核心执行功能，可配合热继电器、按钮、PLC输出模块实现电机启停、负载投切的控制逻辑，是低压配电系统里应用频次极高的执行类器件。从结构设计来看，模型完整还原了产品的分层布局：上部为三极主触点的接线端区域，预留了标准的接线螺栓安装位，相邻极之间设置了绝缘隔弧结构，避免分断大电流时的弧光短路风险；中部为电磁驱动机构的容纳腔体，外壳采用阻燃绝缘材质的结构特征，侧面预留了标准卡装与螺丝固定的安装位，既适配DIN导轨的快速卡装，也支持螺丝直接固定在安装底板上；下部为辅助触点与线圈接线端区域，

　　接线位的间距符合低压电器的安全爬电距离要求，端子旁的结构标识位还原了实际产品的接线标识区域，方便布线时的回路核对。设计过程中严格遵循低压接触器的安装边界约束，整体宽度、高度、深度尺寸匹配常用CJ系列三极接触器的安装尺寸，安装孔位的中心距、导轨卡槽的尺寸完全兼容现有配电柜体的安装标准，不需要额外修改安装板开孔即可替换同规格的实物产品。主触点区域的灭弧罩结构做了细节还原，每极触点对应的灭弧栅格腔体结构清晰，能够直观展示分断电流时的弧光引导路径；侧面的安装挂耳结构做了加强筋处理，还原了实际产品安装时的结构强度特征，避免长期使用后安装位开裂的问题。线圈区域的结构预留了足够的散热间隙，外壳上的散热槽结构对应实际产品的温升控制设计，

　　保证线圈长期通电时的热量能够顺利散出，降低过热烧毁的风险。对于结构设计从业者而言，这个模型可以直接用于配电柜体的布局干涉检查，在做柜内元件排布时，能够精准核对接触器与周围断路器、端子排、走线槽的安全间隙，避免实际装配时出现元件碰撞、接线空间不足的问题；对于设备选型人员来说，模型的外形尺寸、接线位朝向、安装方式的还原，能够提前预判布线时的线缆弯曲半径需求，优化柜内的走线路径，减少现场装配时的返工概率。
