Victron大电流汇流排熔断器安装基座结构

在离网光伏储能、房车配电、船舶低压供电这类需要多路直流大电流分线的场景里，汇流排搭配熔断器的组合是配电回路里的核心安全部件，本次呈现的这款适配Victron系统的500A规格汇流排，就是专门针对MEGA系列大电流熔断器设计的集成式安装基座，解决多回路分线时的接线杂乱、熔断器安装分散、载流不足的实际工程问题。

从实际使用场景来看，这类汇流排主要应用在48V及以下的低压直流配电系统中，比如小型离网电站的电池组输出端、房车生活区与底盘电路的分线节点、游艇的直流供电总分配端，这类场景往往需要从主供电回路分出4-5路额定电流不等的分支回路，每一路都需要单独的熔断器做过载与短路保护，传统的接线方式是单独在每根分支线上加装熔断器座，不仅接线繁琐，占用的安装空间大，大电流工况下还容易因为接点过多出现接触电阻过大、局部发热的隐患。这款集成式汇流排把主进线连接端、多路熔断器安装位、分支出线端整合在单一铜排基体上，从根源上减少了转接接点数量，降低了接触损耗。

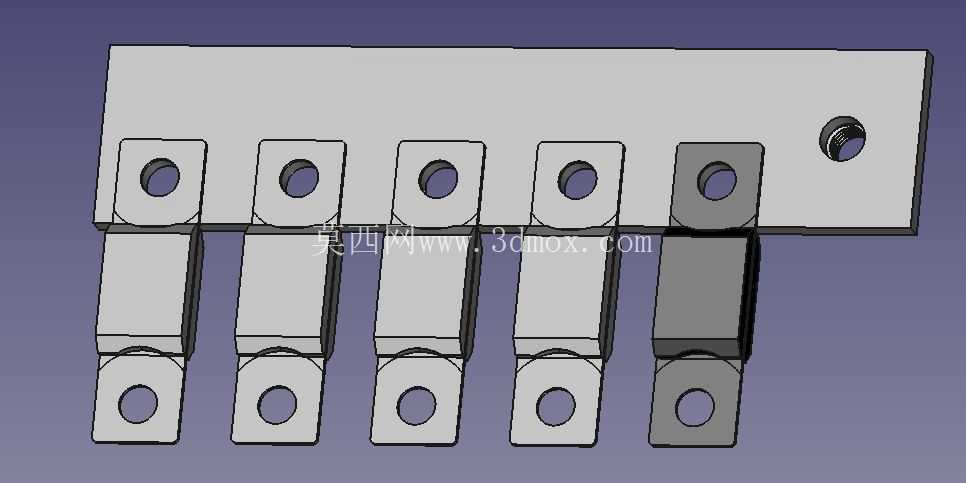

从功能特性上看，这款汇流排的主排采用一体式折弯铜排结构，主排厚度满足500A持续载流的温升要求，表面做了镀镍处理，既可以防止铜排氧化，又能降低接触电阻，避免长期大电流工作时出现接触面氧化发黑、接触压降升高的问题。汇流排上一共设置了5个熔断器安装位，其中4个适配40A/80V规格的MEGA熔断器，1个适配100A规格的同系列熔断器，能够同时满足小电流控制回路、中等功率负载回路的分路保护需求，主排端部设置了一个大规格的安装固定孔，用来将整个汇流排组件固定在配电盒的绝缘安装板上，固定孔内嵌了绝缘衬套，避免固定螺栓与铜排之间出现意外接地的风险。

设计思路上，这款结构没有采用常见的直排式布局，而是将每个熔断器的安装位做了下沉式的凸台结构，每个凸台的上下两端都设置了接线孔，上端的孔用来将熔断器固定在主铜排上，下端的孔用来连接分支回路的接线端子，相邻两个熔断器安装位之间预留了足够的电气间隙，即使在潮湿、多粉尘的安装环境下，也不会出现相邻回路之间的爬电击穿问题。每个熔断器安装位的凸台高度经过精确计算，既保证熔断器安装后底部与主铜排之间有足够的接触压力，又能让熔断器的外壳与铜排之间保持合适的距离，避免熔断器熔断时的高温直接传导到铜排上影响相邻回路。

从安装边界与尺寸配合来看，整个汇流排的长度方向尺寸控制在紧凑范围内，适配市面上常见的小型直流配电盒内部安装空间，每个分支接线孔的尺寸适配标准的OT型冷压端子，不需要额外定制特殊规格的接线端子，现场接线时只需要将压好端子的分支线用螺栓固定在对应的下接线位，再将对应电流等级的MEGA熔断器卡装在上下凸台之间，拧紧固定螺栓即可完成单回路的安装。主进线端的接线孔尺寸足够穿过大规格的主电缆端子，能够承载总回路500A的持续电流，安装时需要注意汇流排与配电盒外壳之间的绝缘距离，所有固定螺栓都需要加装防松垫圈，避免车辆、船舶运行时的振动导致螺栓松动，出现接触不良发热的问题。另外在结构设计时，每个熔断器的安装位都做了定位止口，熔断器安装时不会出现偏移，保证两个接线端的接触面积一致，避免局部载流面积不足导致的局部过热。

在实际选型应用时，需要根据每个分支回路的额定电流选择对应规格的熔断器，不能用超过额定电流的熔断器替换，避免出现回路过载时熔断器无法及时分断的隐患，同时汇流排的安装面必须是绝缘阻燃材质，不能直接安装在金属支架上，如果必须安装在金属基座上，需要在汇流排与基座之间加装足够厚度的绝缘隔板，保证爬电距离满足低压配电的安全要求。这款结构的建模过程中，所有的安装孔位、凸台尺寸都严格匹配MEGA系列熔断器的实际安装尺寸，每个配合面的公差都按照五金冲压件的常规公差设定，加工出来的实物不需要二次修配就可以直接装配熔断器与接线端子，能够直接用于配电产品的结构设计参考，也可以作为定制化配电系统的现成安装模块使用，减少结构设计的重复工作量。
