数控等离子切割机防碰撞焊炬安装座

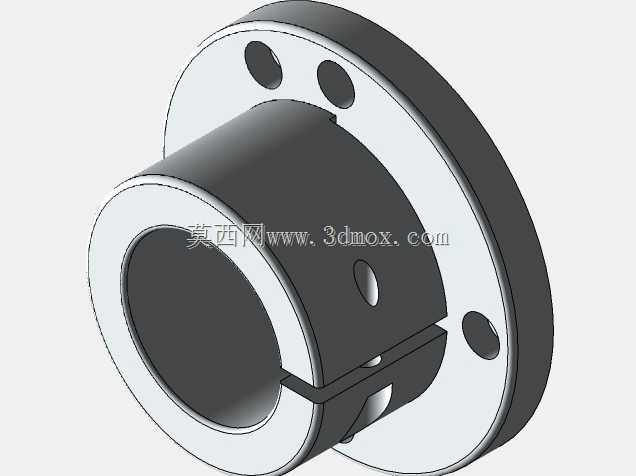

　　这款构件是数控等离子切割设备上的核心配套安装部件，主要承担割炬的固定夹持与碰撞防护功能，在板材数控下料、异形金属件切割加工场景中应用广泛。日常切割作业中，操作人员常会遇到板材翘曲变形、余料翘起、编程轨迹偏差等意外情况，割炬如果直接刚性固定在升降滑座上，一旦碰到凸起障碍物，很容易造成割炬喷嘴碰碎、升降机构变形甚至伺服轴过载损坏，这个安装座就是为了缓冲这类意外碰撞、保护核心切割部件设计的。从结构设计来看，构件分为三个核心功能段：上部是开缝式的圆柱夹持孔，通过侧面的锁紧螺钉实现抱紧，用来固定等离子割炬的杆身，夹持孔的内径匹配常规机用等离子割炬的标准外径，开缝结构可以在一定范围内适配微小的直径公差，锁紧后不会出现割炬滑移、偏转的问题；

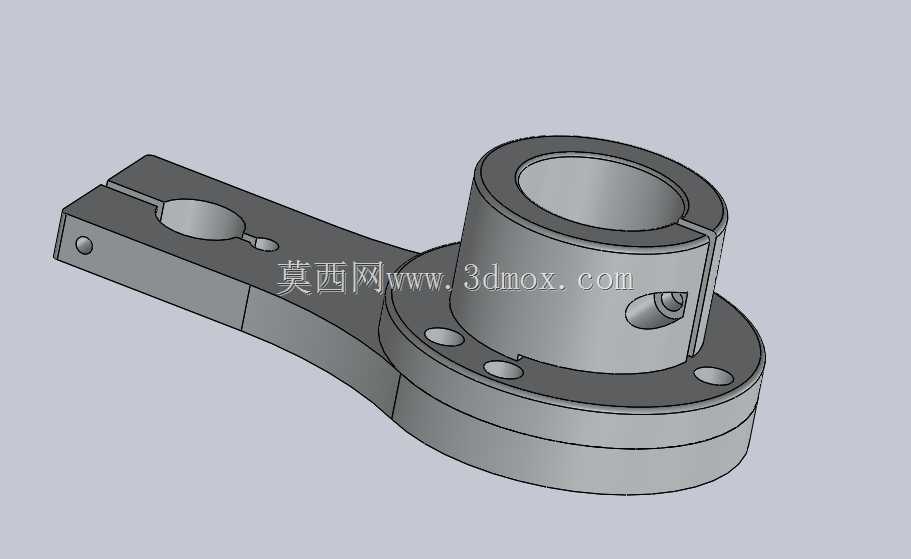

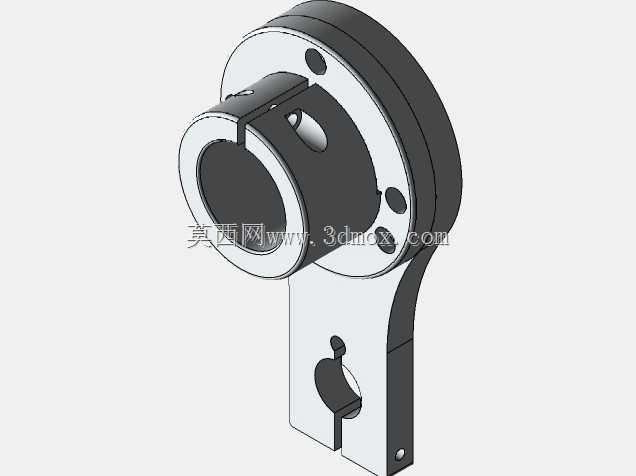

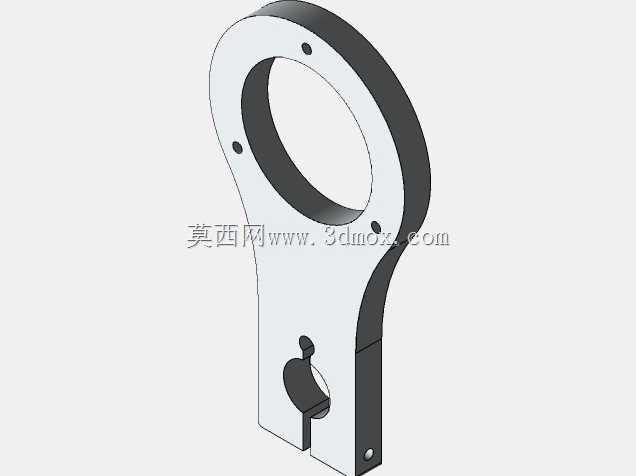

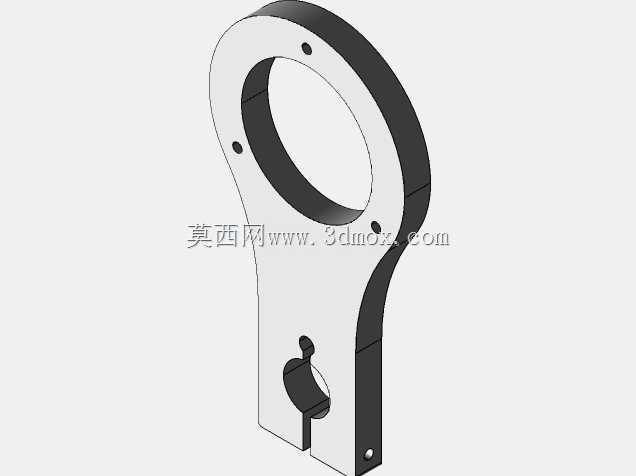

　　中部是带安装孔的法兰连接盘，三个均布的沉头孔用来和下方的缓冲基座连接，盘面上预留的定位凹点可以保证每次拆装后夹持段的位置精度，避免重新校准割炬垂直度的繁琐操作；下部是带延伸臂的基座结构，延伸臂上预留的安装孔用来连接设备的升降滑台，臂身的厚度经过强度校核，既不会在正常切割移动时产生晃动，又能在受到超出阈值的碰撞力时触发内部的脱开缓冲机制，让割炬顺着碰撞方向偏移，避免硬接触带来的部件损坏。安装边界方面，上部夹持孔的轴向长度足够保证割炬装夹后的垂直度，不会因为悬臂过长出现割嘴偏斜；下部基座的安装孔位间距匹配市面上主流台式、龙门式数控等离子切割机的升降滑台安装尺寸，替换原有刚性固定座时不需要额外改孔，适配性较强。

　　设计过程中重点考虑了切割现场的复杂工况，整个构件没有多余的外露凸起，避免切割过程中飞溅的熔渣挂附在结构缝隙里影响缓冲动作，所有棱角都做了倒角处理，拆装调整时不会划伤操作人员。法兰盘和下部基座之间的连接预留了微小的活动间隙，正常作业时连接刚性足够保证割炬的位置精度，碰撞时可以快速触发偏移，碰撞解除后也能快速复位，不需要反复校准位置，能有效减少设备意外停机的维护时间，提升切割加工的连续作业效率。
