钢丝对接镦粗焊接工装结构

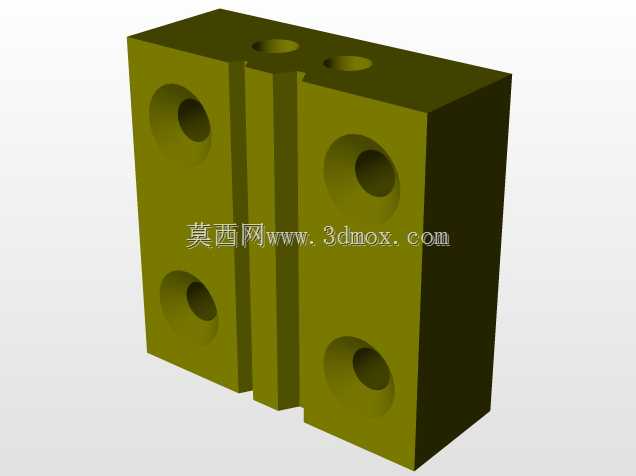

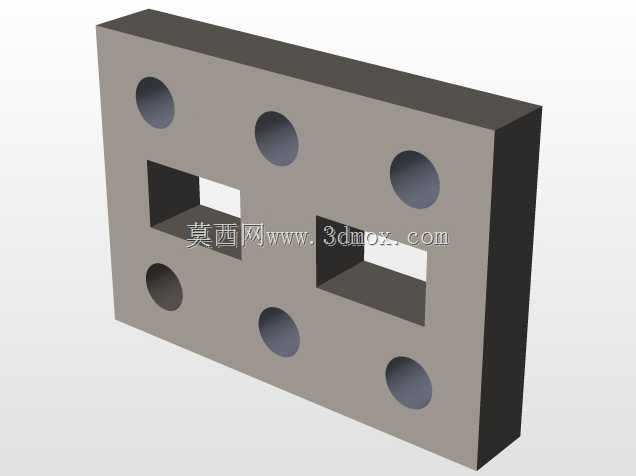

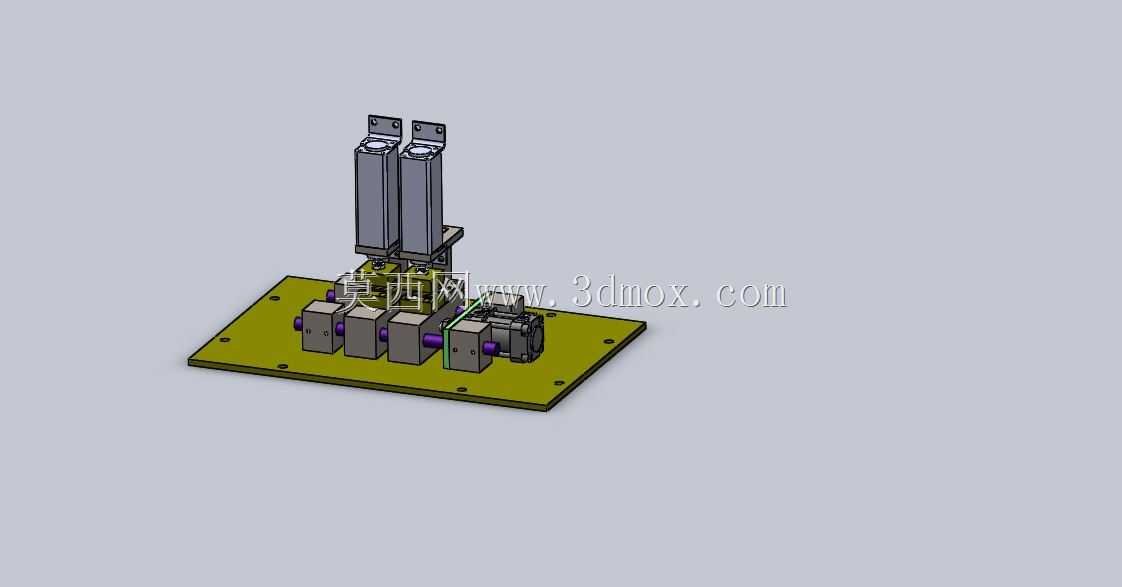

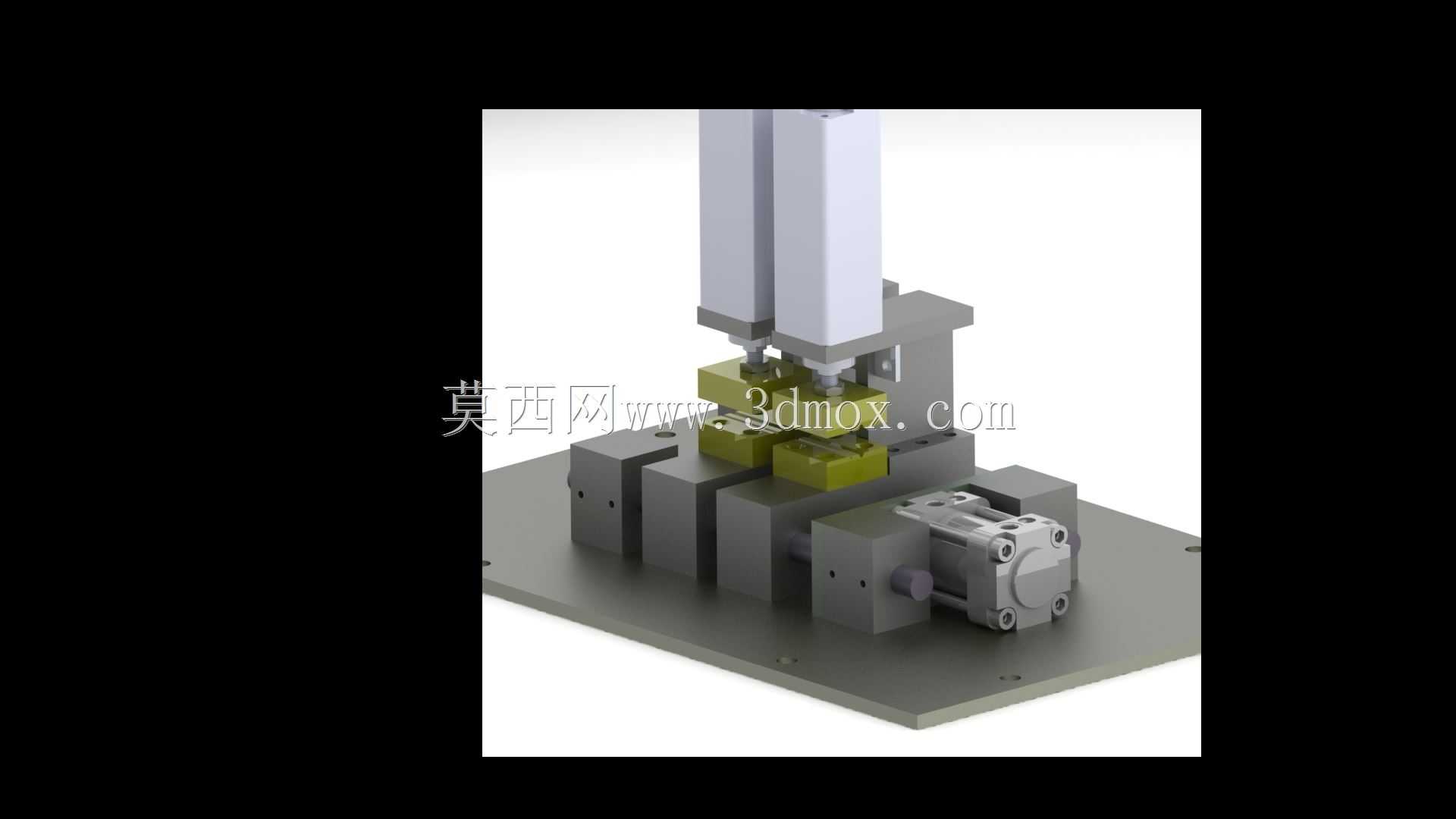

　　这套对接焊接工装主要面向金属线材加工场景，针对细径钢丝的端面熔接工序设计，常见于金属丝网生产、钢帘线加工、特种钢丝绳预制等产线环节，解决传统钢丝对接时错位、焊口强度不足、同轴度偏差大的实际问题。从结构布局来看，整套工装采用底板集成安装形式，所有功能组件均固定在一块平整的钢制安装基板上，基板预留对应安装孔位，可直接固定在生产线的机架台面上，安装边界可适配多数常规线材加工工位的台面尺寸，不需要额外改造现有工位的安装基础。工装的执行端采用双立式驱动单元布局，两个驱动缸体垂直布置在工装上部，对应下方的两组夹持定位模块，夹持模块采用分体式夹块设计，可根据待焊接钢丝的直径更换对应规格的夹套，适配不同线径的钢丝装夹需求，

　　装夹时可保证两根待对接钢丝的端面同轴度误差控制在极小范围内，避免焊后出现弯折、错边缺陷。下部侧置的驱动单元负责实现两根钢丝的进给对中动作，焊接前驱动两侧夹块带动钢丝向中间靠拢，保证两个待焊端面紧密贴合，配合上部的施压结构在焊接过程中提供稳定的镦粗压力，让焊口位置在熔接过程中形成均匀的镦粗段，提升焊接位置的结合强度，避免焊口处出现应力集中断裂的问题。设计过程中充分考虑了工装的调试便捷性，各驱动单元与夹块的连接位置均设置了微调结构，现场调试时可根据实际焊接工艺参数调整夹持行程、进给距离与镦粗压力，适配不同材质钢丝的焊接工艺要求，比如高碳钢丝、镀锌钢丝等不同材质的焊接参数差异都能通过结构微调适配。夹块与钢丝接触的位置做了防滑与防压伤处理，

　　避免装夹过程中在钢丝表面留下压痕，影响后续线材的拉拔或使用性能。整套工装的气路或油路走线均沿基板侧边布置，预留了标准的管路接口，可直接对接产线现有的动力源，不需要额外配置独立的动力系统，降低产线升级改造成本。从实际使用角度出发，该工装的易损件主要为夹持夹块与焊接接触端头，均采用快换式结构设计，日常维护更换时不需要拆解整套工装，可大幅减少停机维护时间，适配批量连续生产的作业节奏。焊接作业时，操作人员仅需要将两根待对接钢丝分别穿入两侧夹块定位，触发启动开关后工装即可自动完成夹持、对中、施压、焊接的全流程动作，不需要人工反复调整对位，可有效降低操作人员的劳动强度，同时提升对接焊接的一致性，减少人工对位带来的质量波动。
