制冷系统液氨接收立式罐体结构

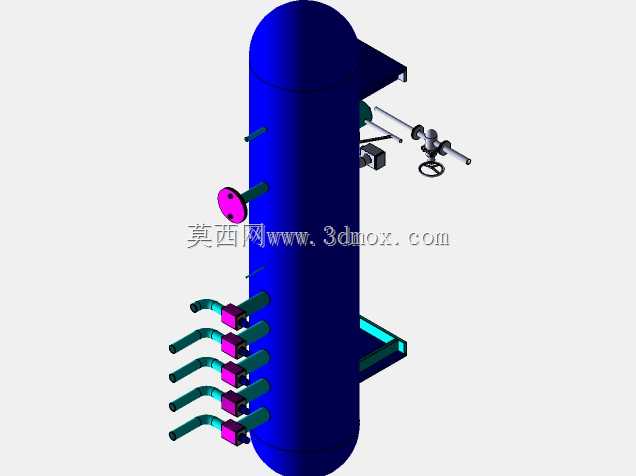

　　在工业制冷尤其是氨制冷系统的现场布局中，这类立式接收罐体通常布置在冷凝器组的下游管廊侧，承接从冷凝器换热后流出的液氨介质，是制冷循环里衔接冷凝环节与节流供液环节的核心承压容器。从结构设计逻辑来看，罐体采用立式长筒加椭圆封头的构型，首先是为了在有限的厂房占地空间内争取足够的气液分离容积——刚从冷凝器出来的介质往往夹带少量未完全冷凝的氨气，立式罐体的纵向流道可以让气态介质自然上浮，液态氨在重力作用下沉降到罐体下部，避免气液夹带进入后续节流阀件造成供液波动、制冷效率下降的问题。

　　罐体侧面的多组接口排布是设计时的重点考量：下部成排布置的带弯管接头是出液接口，对应多组蒸发器的供液支路，每个接口都预留了阀门安装的操作空间，侧方伸出的手轮式截止阀直接集成在罐体接口段，减少外接管路的焊缝漏点；上部的小口径接口分别对应安全阀、压力表、液位计的安装位，其中侧方带紫色端盖的接口是液位传感器的安装座，可实时采集罐内液位信号，配合供液调节阀自动维持罐内正常液位区间，避免液位过高满液或者液位过低气蚀供液泵。罐体背部焊接的三角支撑支架是安装定位的核心结构，支架的安装孔位匹配现场混凝土支墩的预埋螺栓间距，设计时已经预留了管路热胀冷缩的位移补偿余量，罐体与支架的焊接位置做了圆弧过渡处理，降低承压状态下的应力集中风险。

　　从安装边界来看，罐体顶部的椭圆封头没有布置过多外接管路，预留了检修时的人孔操作空间，罐体下部的出液弯管统一朝向操作侧，弯曲半径符合氨管路的安装规范，避免直角弯头造成的流阻过大问题；侧方的阀门操作手轮距离操作面的高度控制在常规操作范围内，不需要额外搭设操作平台即可完成日常的开关调节作业。这类罐体的壁厚设计严格遵循压力容器的相关规范，针对氨介质的腐蚀性做了内壁处理，所有外接接口的法兰密封面都采用凹凸面构型，适配氨用密封垫片，杜绝运行过程中的介质泄漏风险。在实际系统运行中，这个罐体还承担着稳定系统冷媒存量的作用，当制冷负荷波动、蒸发器回液量变化时，罐内的储液容积可以起到缓冲作用，避免整个制冷循环的工况出现大幅波动，保障压缩机等核心设备的运行稳定性。
