桁架结构静力学形变分析三维仿真模型

　　在工程结构设计环节，桁架类构件的力学性能验证是不可跳过的核心步骤，这类空间桁架结构常被用作小型设备承载机架、检测工装支撑框架、轻量化载具的受力骨架，实际工况下需要承受设备自重、外部冲击载荷、安装预应力等多重作用力，一旦结构刚度不足出现过量形变，会直接导致上部安装的检测元件定位失准、运动部件卡滞，甚至引发整体结构失稳垮塌。这个仿真模型完整还原了空间矩形桁架的杆系排布逻辑，整体外轮廓为长方体空间结构，所有杆件采用等截面型材搭建，节点处采用刚性连接设定，完全匹配实际焊接或螺栓拼接的桁架连接特性，建模过程中对每根杆件的受力传递路径做了简化处理，剔除了不影响力学传递的微小倒角、安装孔等细节，保证仿真计算效率的同时不损失核心力学特性的还原度。

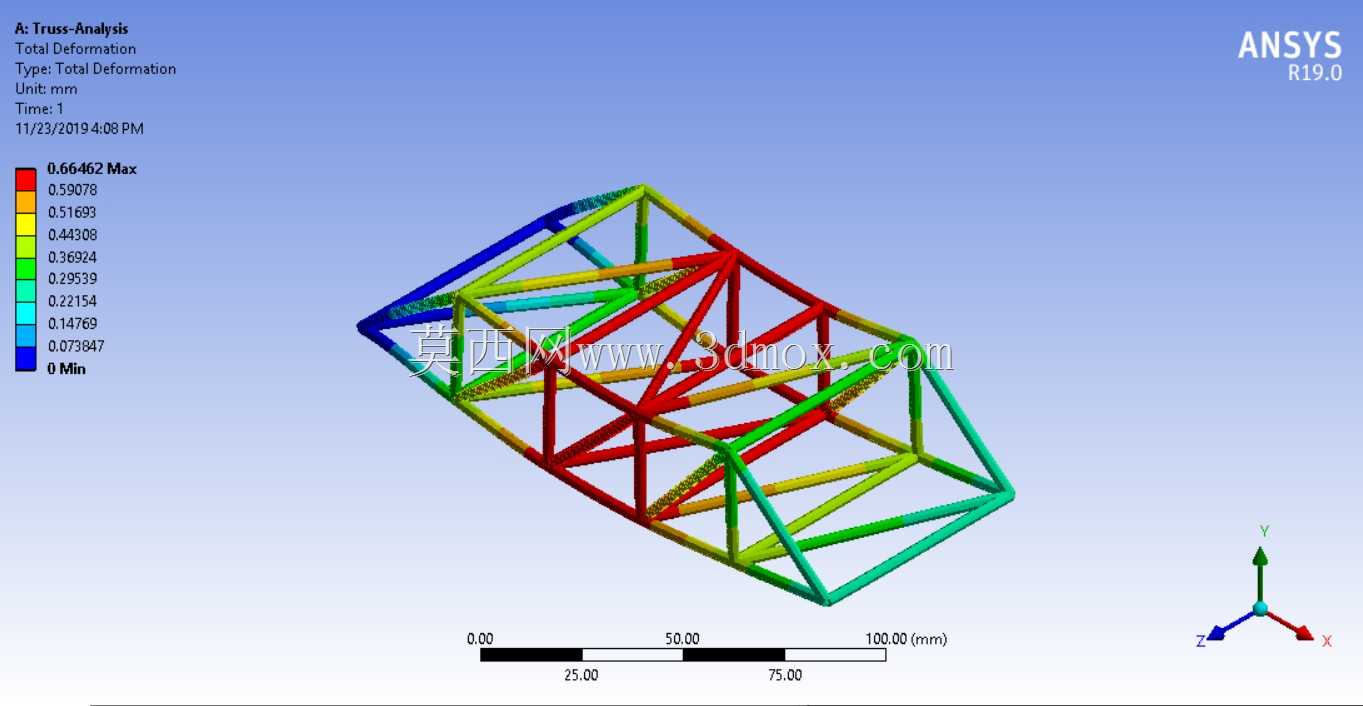

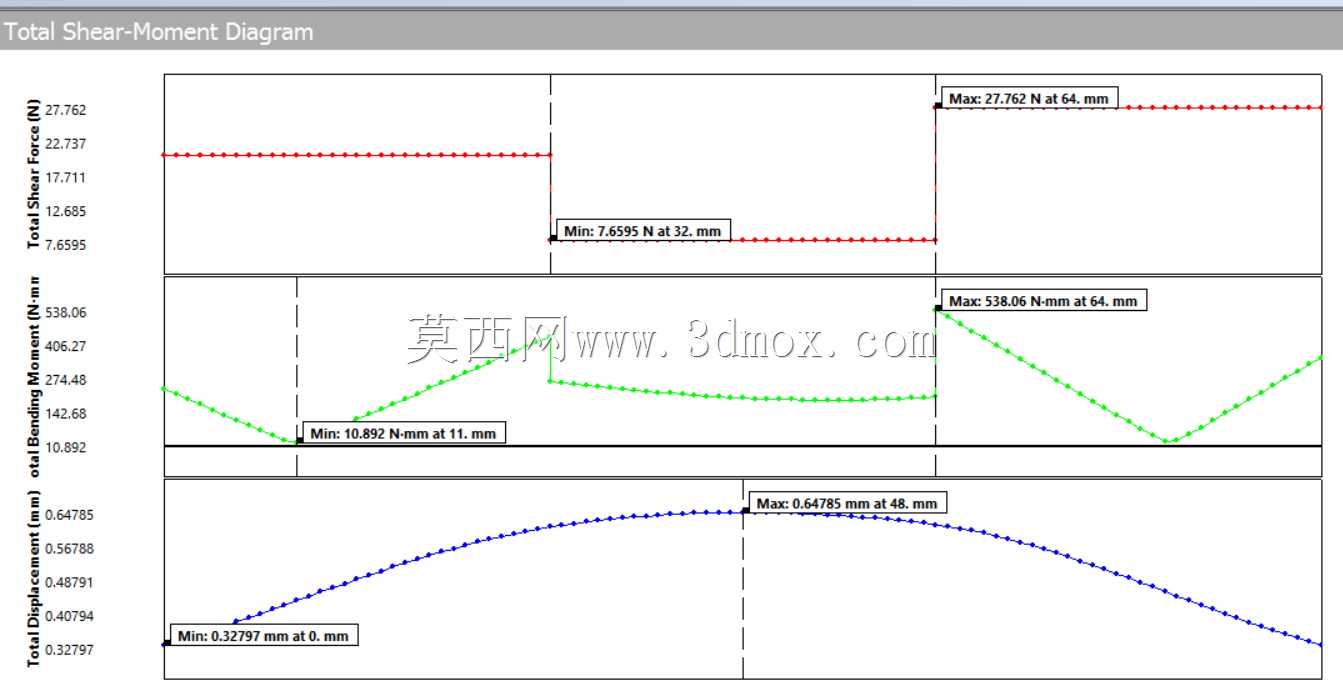

　　从仿真结果的形变云图可以直观看到，不同颜色对应杆件的不同形变量级，红色区域为形变最大的受力集中段，多分布在桁架中部的斜撑与横撑交汇位置，蓝绿色区域为形变量极小的边缘杆件，这类形变分布规律完全符合简支空间桁架受垂直载荷时的力学特性，设计人员可以直接通过云图定位结构薄弱点，针对性调整斜撑排布角度、更换更大截面的杆件，或是在形变集中区域增加辅助支撑，不用反复制作物理样机做破坏性测试，能大幅缩短结构迭代的周期。实际应用中，这类桁架结构的安装边界需要重点关注，底部四个支撑脚需要保证平面度公差在合理范围内，避免安装时产生额外的装配预应力，导致实际受力状态和仿真结果出现偏差；如果是用作传感器安装的承载机架，

　　还需要在形变最大的位置避开精密检测元件的安装位，将检测元件固定在形变量极小的边缘杆件区域，保证检测数据的稳定性。模型的杆系排布采用了三角形稳定结构设计，每一个矩形立面都添加了斜向支撑杆，避免框架出现平行四边形形变，整体长宽高比例适配多数小型检测设备、实验工装的安装需求，杆件的截面参数可以根据实际载荷大小做参数化调整，不需要重新搭建整体框架，只需要修改单根杆件的截面属性就能快速完成不同载荷等级的桁架结构仿真验证，对于刚接触结构力学仿真的设计人员来说，也能通过这个模型直观理解空间桁架的受力传递逻辑，掌握形变云图的判读方法，避免在实际设计中出现结构刚度不足、材料冗余浪费的问题。
