壁挂式医用气体集成控制箱体结构设计

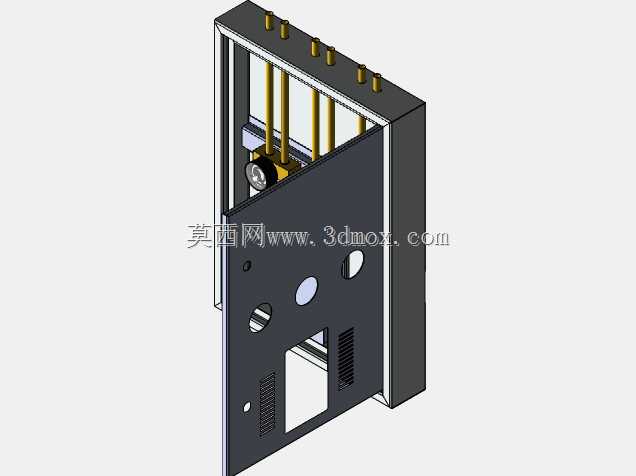

　　该结构主要应用于医疗机构病房、手术室、ICU等诊疗区域的医用气体管路接驳管控场景，作为中心供气系统的终端管控单元，承担氧气、负压吸引、压缩空气等不同医用气体的通路分配、通断控制与状态承载功能，替代传统零散布置的气路接头，实现多管路集中排布与统一管控，降低临床使用中气路错接、管路杂乱的风险。从结构设计逻辑来看，整体采用薄金属板弯折拼焊的箱体框架，主体为壁挂式安装结构，背部预留贴合墙面的平整安装面，可通过膨胀螺栓直接固定在土建墙体或设备带基层上，安装边界适配常规医疗区域的墙面预留尺寸，箱体突出墙面的厚度控制在合理范围，避免占用过多诊疗通行空间，也不会对周边医疗设备的摆放造成干涉。箱体正面面板根据功能需求开设不同规格的开孔，

　　分别对应气体压力表安装位、终端快速接头安装位、检修口以及通风格栅，开孔位置经过排布优化，符合临床操作人员的站立操作高度，日常插拔气体接头、查看压力数值时无需过度俯身或抬手，操作动线顺畅。箱体内部预留多根竖向气路安装杆位，可固定不同气体的输送铜管与控制阀门，管路排布沿箱体框架内侧走行，相邻管路之间预留足够的安装操作间隙，方便后期检修时更换阀门或密封件，内部金属结构件均做圆角钝化处理，避免安装维护过程中划伤操作人员或损坏气路软管。箱体采用前开式的面板装配结构，面板与框架通过侧边紧固件连接，日常维护时只需拆卸正面紧固件即可打开面板接触内部气路元件，无需整体拆卸箱体，大幅降低后期运维的拆装工作量。顶部预留的多个管路穿装孔位，

　　对应不同气体的上进管路接入，孔位边缘做翻边护线结构，避免金属锐边割伤气体管路外壁，提升长期使用的管路可靠性。整体结构没有冗余的装饰性设计，所有结构特征都服务于气路安装、操作使用与后期维护的实际需求，金属板材的选型兼顾结构强度与轻量化要求，在满足壁挂承重、气路元件安装固定强度的前提下，尽可能控制箱体整体重量，降低墙面安装的承重负荷。
