法兰安装式阀杆密封填料函结构

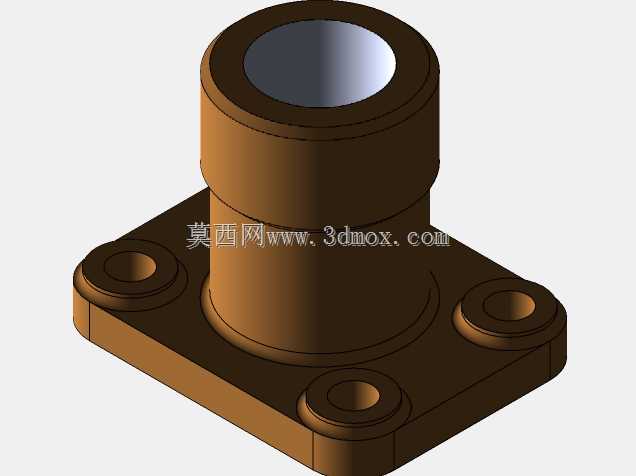

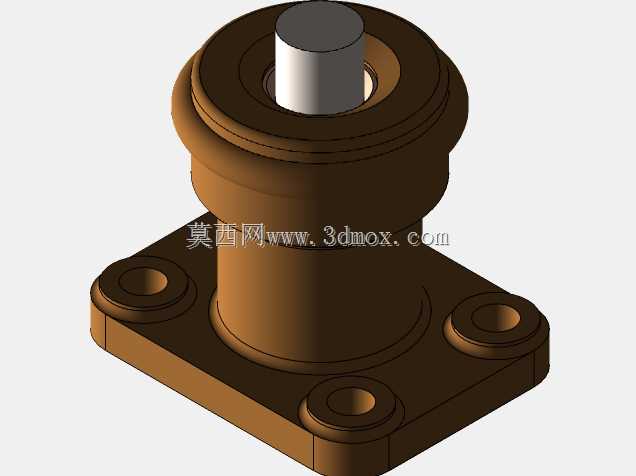

　　这类带方形法兰底座的填料函，多应用在低压流体输送管路的调节阀、截止阀类设备上，核心作用是对往复或旋转运动的阀杆做动密封，阻断管路内介质沿阀杆与阀盖配合间隙向外泄漏，是流体控制设备里不可缺少的密封支撑部件。从结构设计来看，底部方形安装法兰设置了四个均布的沉头安装孔，安装时可直接通过螺栓将整个填料函固定在阀盖的对应安装面上，沉孔结构能让螺栓头部完全没入法兰表面，不会额外占用上部安装空间，也避免螺栓外露锈蚀影响后期拆卸维护。法兰与上部填料腔体采用圆弧过渡衔接，相比直角衔接结构能大幅降低安装位置的应力集中系数，在管路存在小幅振动、介质压力波动的工况下，能有效避免衔接位置出现应力开裂问题。上部的填料腔体为阶梯式内孔结构，

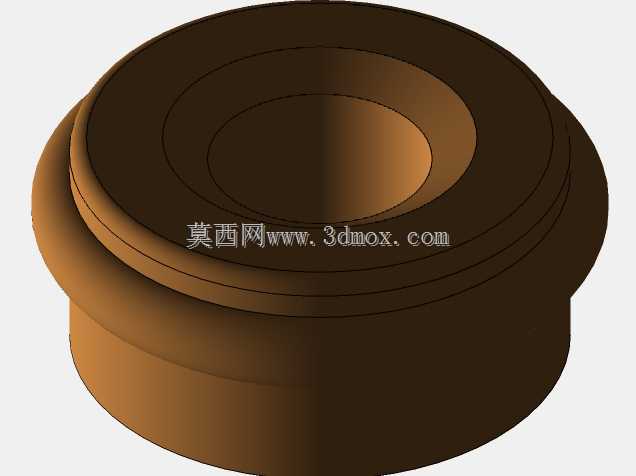

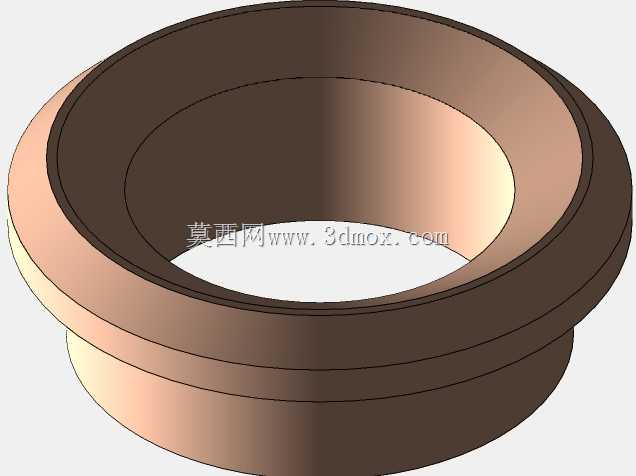

　　下部内孔与阀杆采用小间隙配合，既可以给阀杆运动提供径向支撑，避免阀杆受侧向力出现偏磨，也能减少填料的无效挤出空间；中部空腔用来填充成型密封填料，上部预留的内螺纹段用来装配填料压盖，通过调整压盖的下压量就能给填料施加合适的轴向压紧力，让填料产生径向形变抱紧阀杆，实现可靠的动密封效果。顶部的凸缘结构做了加厚处理，能承受压盖拧紧时的轴向压力，避免长期受压出现端面变形导致压盖偏斜，影响密封均匀性。从安装边界来看，方形法兰的对角线尺寸决定了安装时需要预留的最小操作空间，四个安装孔的中心距与常规同通径阀盖的安装孔位完全匹配，可直接替换同规格的老旧填料函部件，不需要对原有阀盖做二次加工。填料腔体内径与适配阀杆的直径公差控制在H8/f7配合区间，

　　间隙过大会导致填料受压后被挤入间隙，加速填料磨损，间隙过小则会增大阀杆的运动阻力，甚至出现阀杆卡滞问题。在实际工况应用中，这类填料函可适配填充聚四氟乙烯、柔性石墨、芳纶编织等多种材质的填料，能覆盖水、低压蒸汽、弱腐蚀性流体等不同介质的密封需求，日常维护时只需要拆开上部压盖就能更换填料，不需要将整个填料函从阀体上拆下，能大幅缩短现场维护的停机时间。外露的金属表面做了氧化防锈处理，能适应车间、户外管线等多种安装环境的防腐要求，整体结构没有复杂的异形曲面，加工时仅需要车削、钻削两道常规工序就能完成，加工成本低，互换性强，适合批量配套在通用类流体控制阀门上使用。
