三级减速齿轮箱结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-16 ID:584034
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案
  • 三级减速齿轮箱结构设计方案

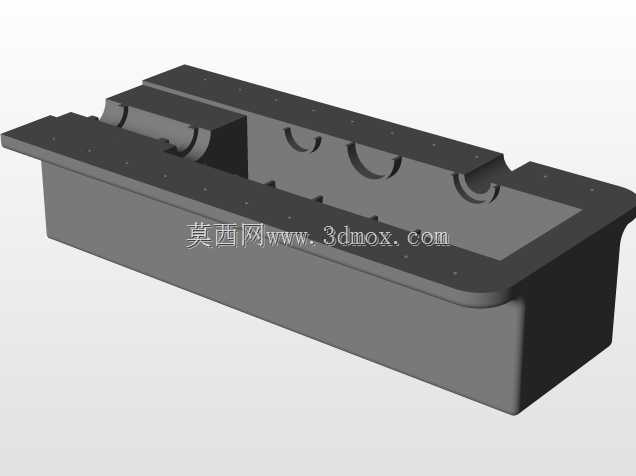

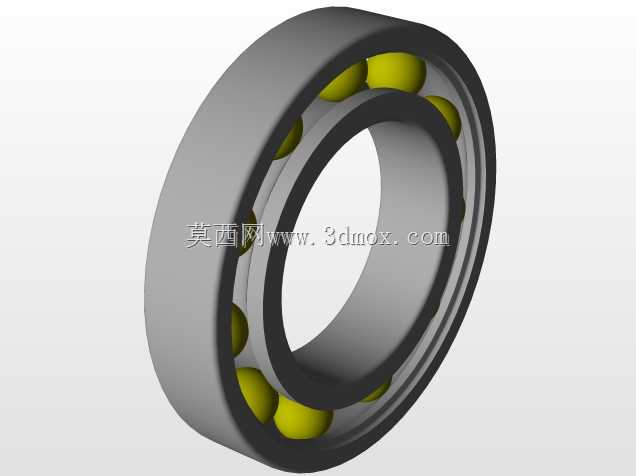

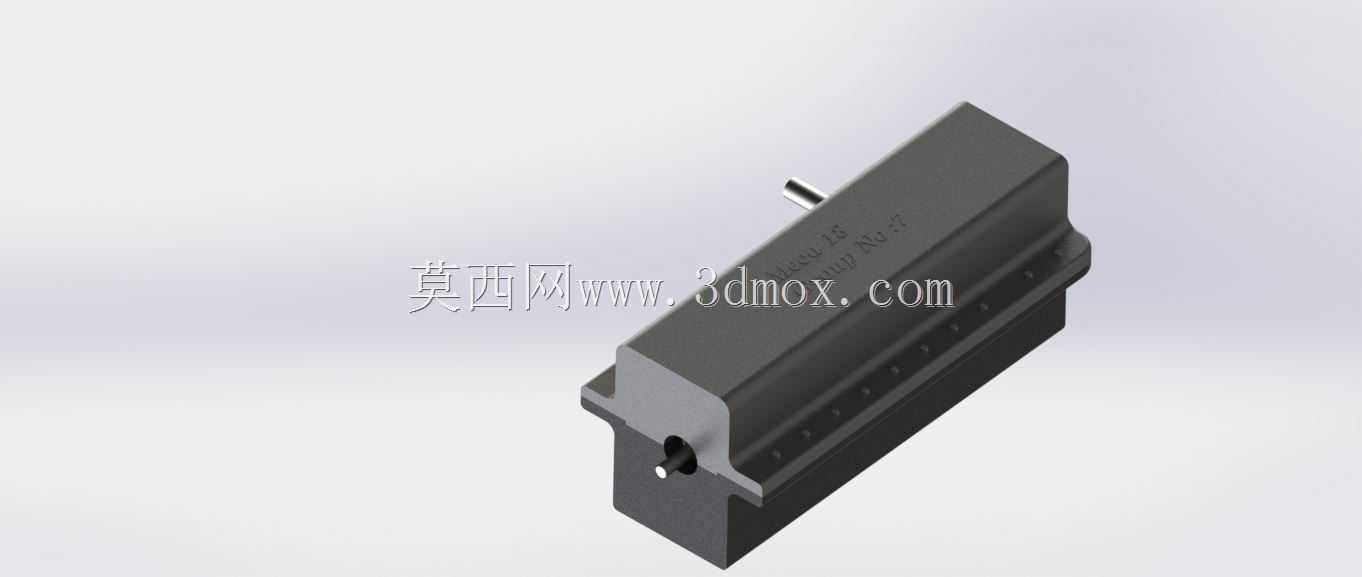

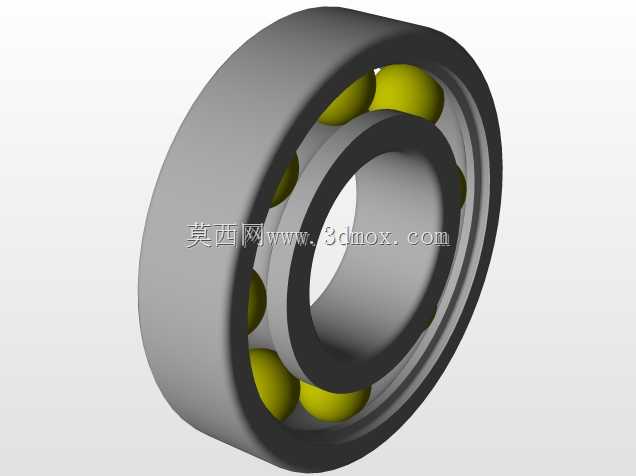

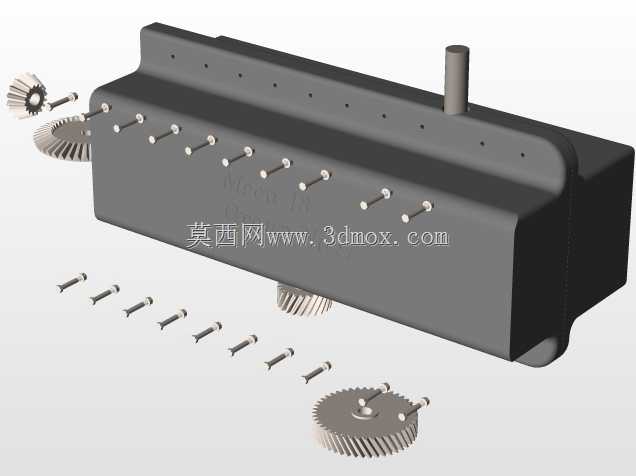

  在工业传动场景中,这类三级齿轮箱常被用于需要大减速比、低输出转速的动力传输环节,常见于小型自动化输送设备、精密检测仪器的进给机构、传感器配套的动力调节单元中,核心作用是匹配原动机的高转速输出,将转速降低到执行端所需的工作区间,同时放大输出扭矩,保障末端负载运行的稳定性。从结构设计逻辑来看,这款齿轮箱采用封闭箱式布局,外壳为一体式铣削成型结构,箱体侧壁预留了轴承安装位,各级传动齿轮依次排布在箱体内腔,输入轴从箱体一端伸出,用于连接驱动电机,输出轴从另一端伸出对接负载端,整体布局紧凑,尽可能压缩了轴向与径向的安装空间,适配安装空间受限的设备集成场景。设计过程中优先考虑了传动链的同轴度误差控制,各级齿轮的中心距严格按照模数、

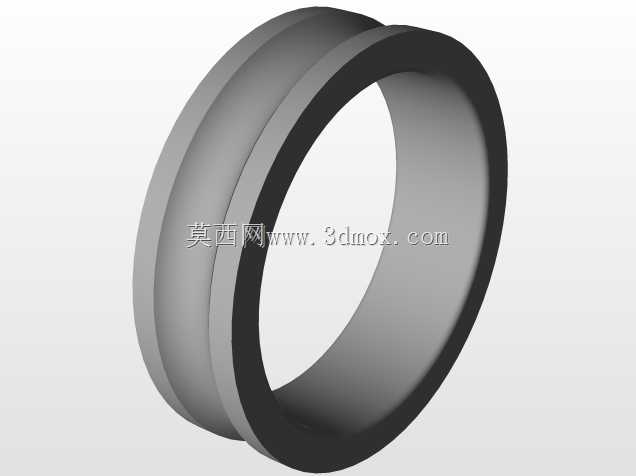

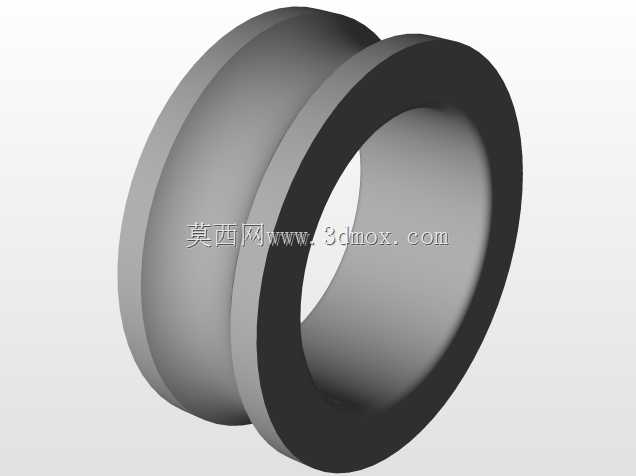

  齿数参数计算取值,箱体上的轴孔加工基准统一,能有效降低齿轮啮合过程中的偏载问题,减少运行过程中的振动与噪音。箱体外部设置了加强筋结构,既可以提升箱体的结构刚性,避免长期受载出现变形,也能增大散热面积,帮助齿轮啮合过程中产生的热量快速散出,延长内部润滑脂的使用寿命。安装边界方面,箱体底部带有定位凸台与安装孔位,可直接通过螺栓固定在设备的安装基板上,输入输出轴的轴径、伸出长度都按照通用传动接口尺寸设计,能适配多数标准规格的联轴器、同步轮等传动连接件,不需要额外做转接结构。箱体内腔预留了润滑脂存储空间,装配时填充润滑脂后可实现长期免维护运行,适合不便频繁拆解维护的封闭设备内部使用。各级齿轮的参数匹配经过传动比验算,总减速比覆盖小功率传动场景的常用区间,传动效率稳定,可满足恒定负载下的长期连续运行需求,箱体的密封结构采用嵌入式密封圈设计,能避免润滑脂泄漏,同时阻挡外部粉尘、碎屑进入箱体内,适配多粉尘的工业车间使用环境。
