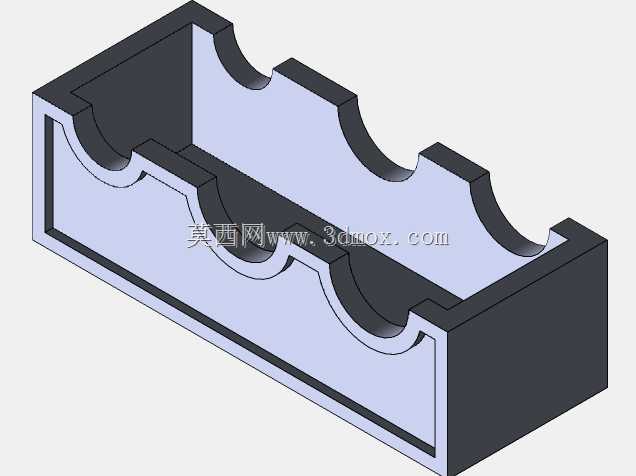

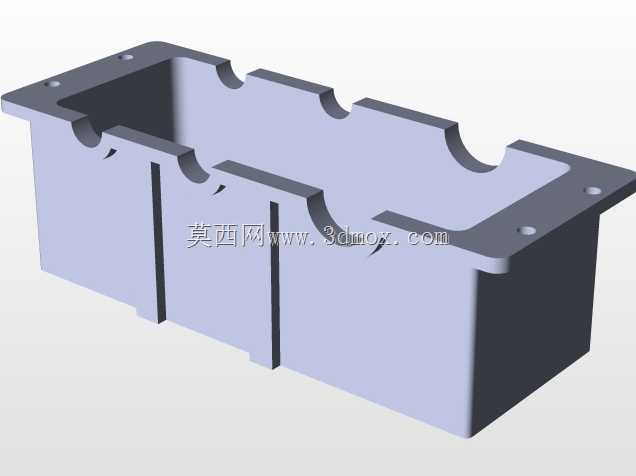

双级齿轮传动箱体下壳结构设计

　　这款双级齿轮箱下盖是减速传动装置的核心承载壳体，在各类需要多级减速增扭的工业传动场景中承担基础支撑与密封防护作用，常见于输送线驱动单元、小型轻工设备动力端、自动化工位传动模组等对传动稳定性有要求的场合。从实际使用需求出发，壳体的内腔弧形槽位完全匹配两级传动齿轮副的安装轴系布局，每一处半圆槽的同轴度、槽宽尺寸都经过公差校核，能保证装配后齿轮轴的回转精度，避免轴系偏载引发的齿轮磨损、噪音超标问题。壳体采用框型一体式结构，侧壁厚度经过刚度校核，既可以承受齿轮啮合过程中传递到轴承位的径向载荷，也能容纳齿轮啮合所需的润滑介质，防止润滑油泄漏同时阻挡外界粉尘、碎屑进入传动腔。设计过程中优先考虑了装配工艺性，

　　壳体上端面预留了与上箱盖配合的连接边界，平面度要求满足密封垫安装需求，不需要额外加工复杂的密封槽即可实现结合面的静密封；内腔的转角处均做了圆弧过渡，一方面减少铸造或机加工过程中的应力集中，避免长期受载出现壳体开裂，另一方面也能减少润滑油流动的死角，保证齿轮啮合区的润滑介质循环顺畅。从安装边界来看，壳体的底部平面为安装基准面，可直接固定在设备的安装机架上，外形轮廓的长宽尺寸适配常规二级减速传动的齿轮排布空间，不会出现与周边设备部件干涉的问题；侧壁的高度经过核算，既保证齿轮啮合时齿顶与壳体内壁留有足够的安全间隙，也不会过度增加箱体的整体重量，兼顾了结构强度与轻量化需求。在实际选型适配时，该下盖可匹配对应模数的两级圆柱齿轮传动组，

　　轴承位的尺寸适配常用标准深沟球轴承，不需要定制特殊规格的轴承即可完成装配，能有效降低设备的后期维护成本。壳体的槽位排布严格遵循双级齿轮传动的中心距要求，输入级与输出级的轴位间距经过传动比核算，能保证齿轮啮合的侧隙在合理区间，避免传动卡顿或回程差过大的问题，对于需要精准控制传动转速的工位来说，这种一体式壳体的结构刚性也能减少传动过程中的轴系颤动，提升传动的平稳性。
