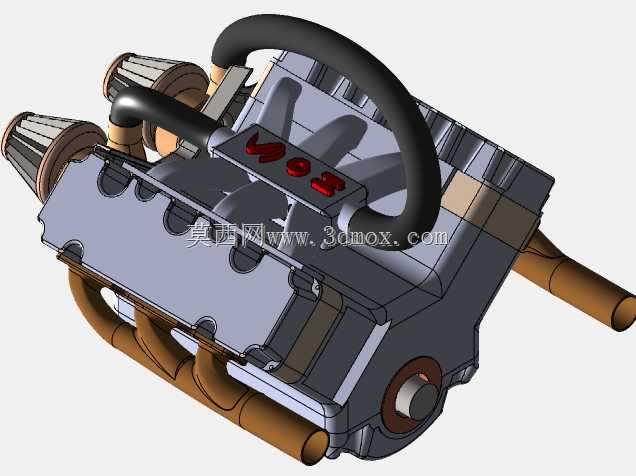

V型六缸动力单元结构设计方案

　　该动力单元采用经典60度夹角V型六缸布局，在紧凑的舱体空间内实现了六缸的动力输出能力，相比直列六缸结构，整体长度缩短近三分之一，适配乘用车、小型工程机械、轻型通航动力等对安装轴向尺寸有严格限制的应用场景。从结构设计逻辑来看，两侧气缸呈对称排布，曲轴采用全支撑结构设计，每个曲柄销对应两侧气缸的连杆安装位，通过错拐相位设计实现做功间隔角均匀分布，运行时一阶、二阶振动可通过自身结构平衡抵消，无需额外加装大体积平衡轴组件，能有效降低整机自重与运转噪声。进排气系统采用双侧独立进气设计，外露的锥形空气过滤组件直接对接进气歧管，缩短进气路径长度，减少进气阻力，高转速工况下可保证各气缸进气量均匀一致；排气歧管采用等长管路设计，各缸排气脉冲互不干扰，

　　能有效提升排气效率，同时为后续加装涡轮增压组件预留了充足的安装接口空间。缸体采用一体化铸铝结构设计，侧壁预留了加强筋结构，在保证整体刚性的前提下控制整机重量，缸体底部的油道、水道布局经过优化，可保证高负荷运转时各摩擦副润滑充足、散热均匀。曲轴输出端位于缸体侧下方，采用标准法兰接口设计，可直接对接离合器、变速器等传动组件，安装边界尺寸经过严格校核，周边预留的管路、线束固定位可适配不同设备的安装需求，无需对主体结构进行二次修改即可完成装机适配。设计过程中对各运动部件的干涉情况做了全行程校核，活塞往复运动、连杆摆动、气门启闭的全行程范围内无结构干涉，各密封面的压紧力分布均匀，可有效避免运行过程中出现漏油、漏水、漏气等问题。整机的外部附件布局充分考虑了后期维护便利性，火花塞、滤清器、油管接头等易损件均布置在易操作的外侧位置，日常检修无需拆解主体结构即可完成更换作业。
