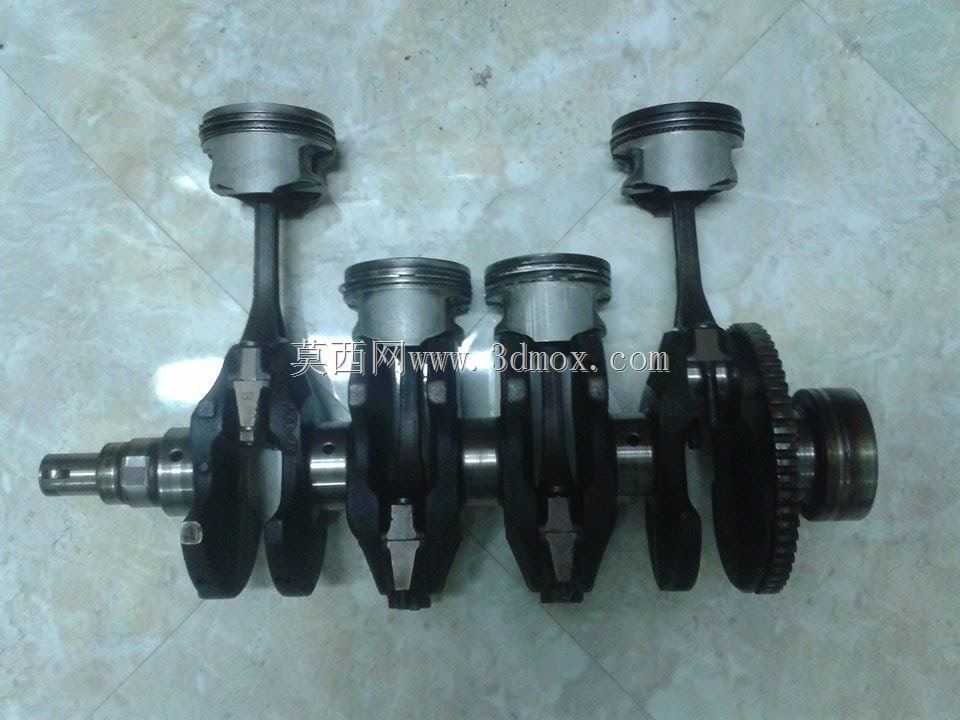

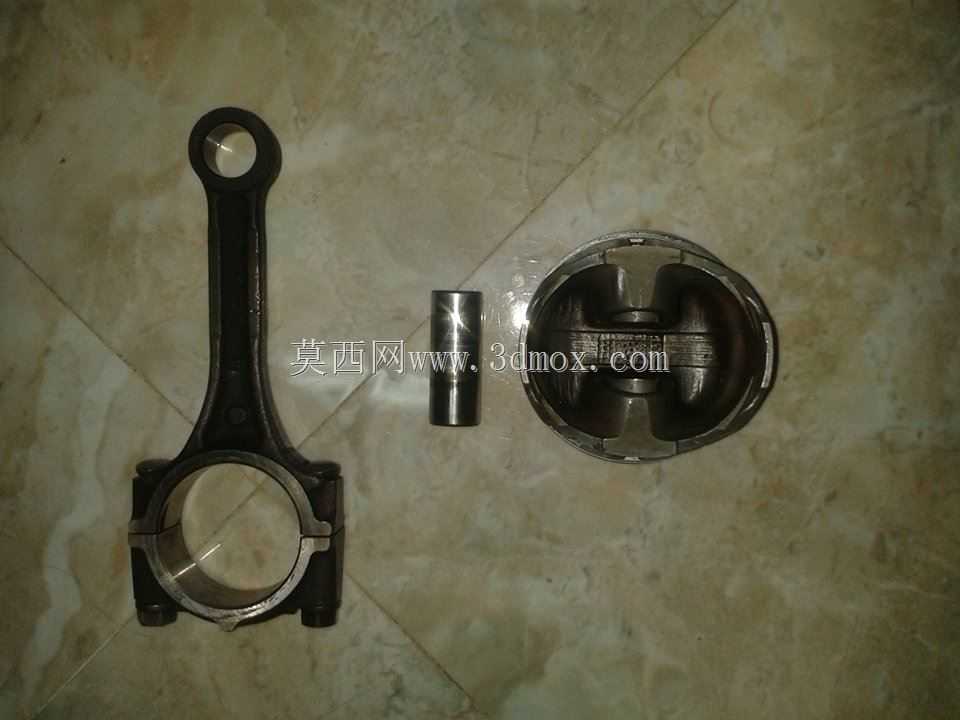

现代Verna四缸活塞曲轴总成结构设计

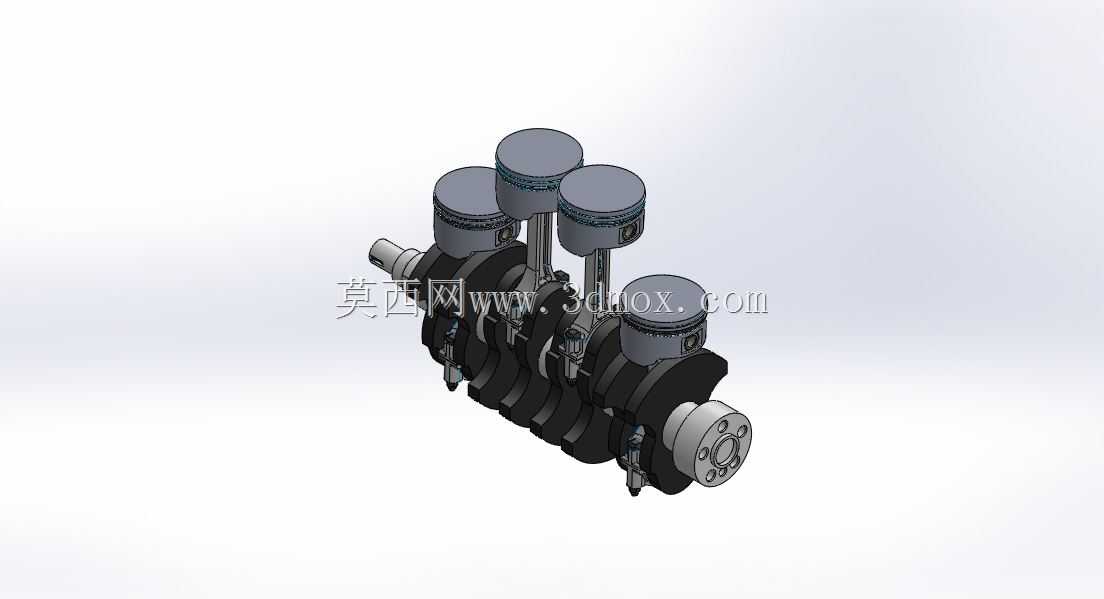

　　这套活塞曲轴总成的建模参考了量产小型乘用车的动力核心结构，尺寸完全取自真实装车零件，可直接用于教学演示、结构拆解实训以及同类型动力装置的方案参考。在民用小排量乘用车的动力系统中，活塞曲轴组件是将燃烧做功的直线往复运动转化为旋转扭矩输出的核心部件，日常工况下需要承受高频交变载荷、热膨胀带来的尺寸变化以及不同转速下的动平衡考验，因此建模阶段完全还原了零件之间的配合边界，没有做简化处理。

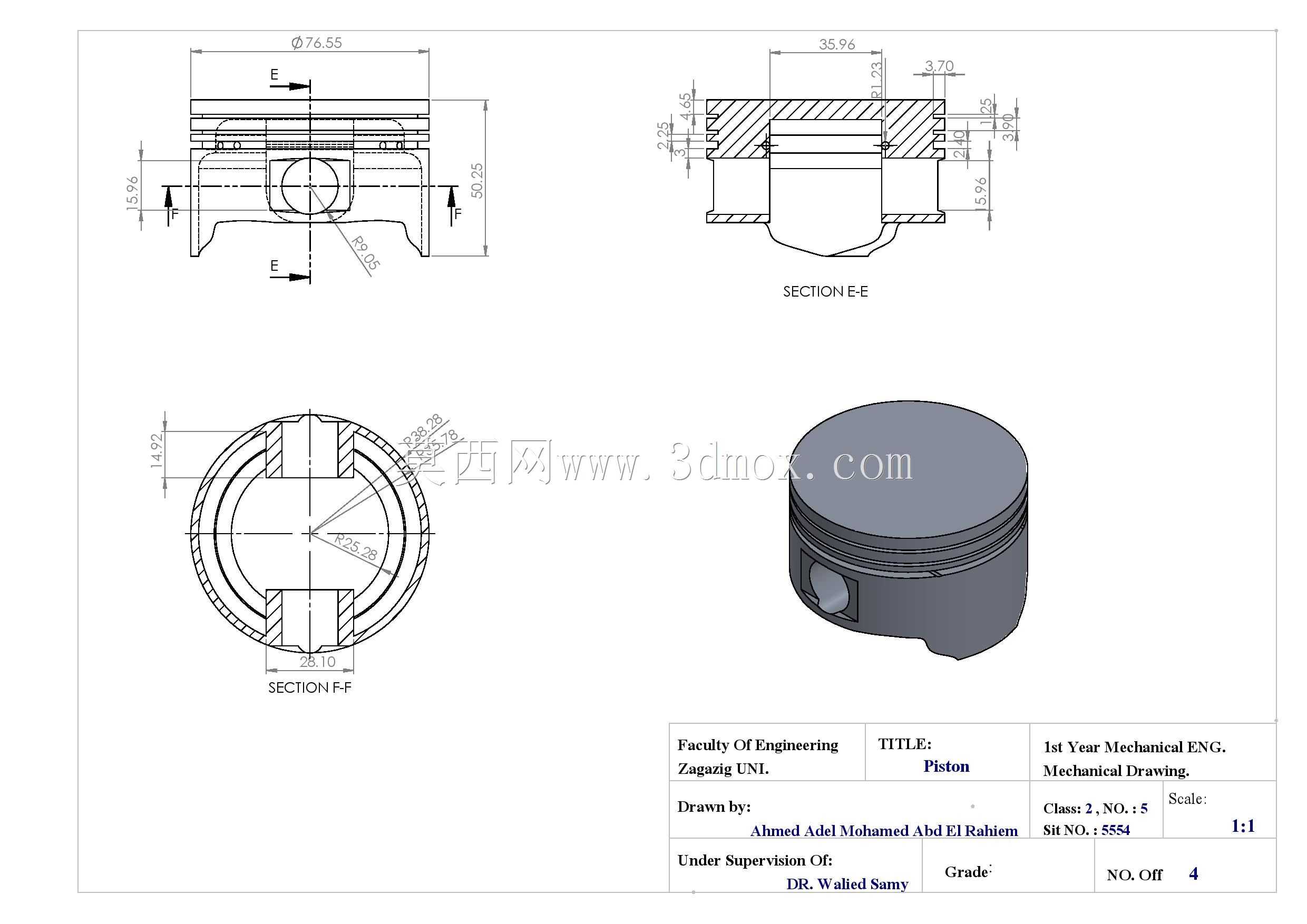

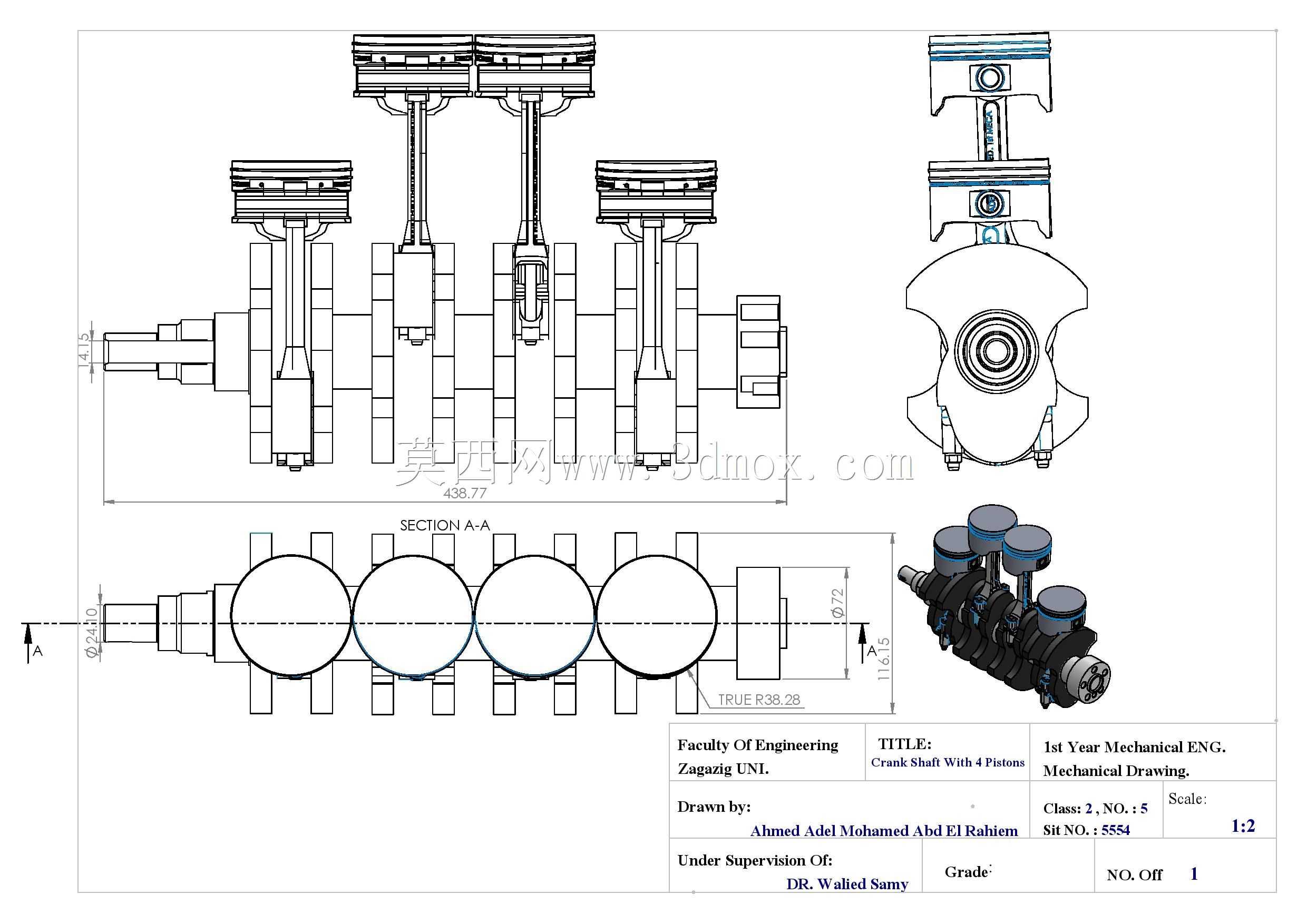

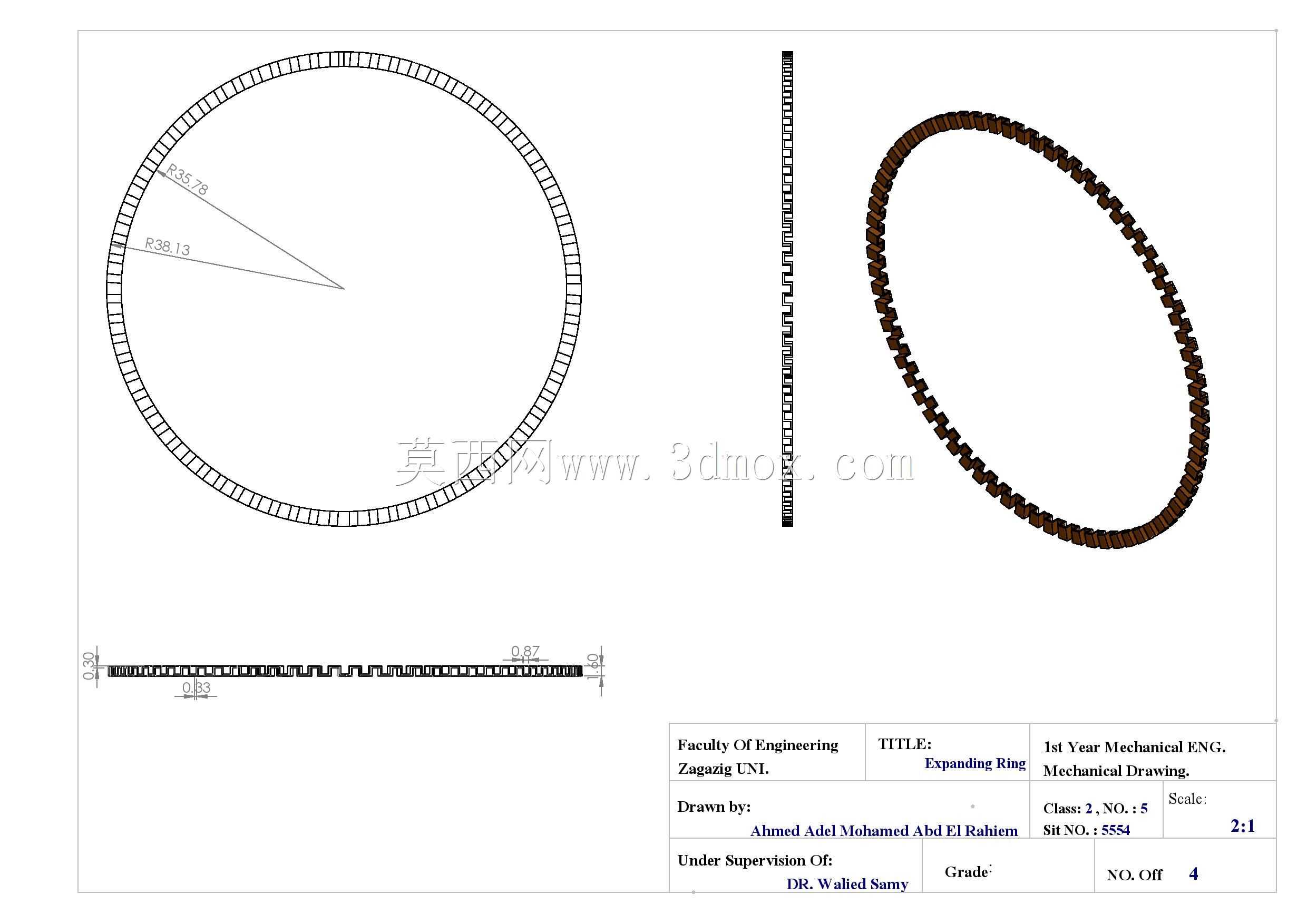

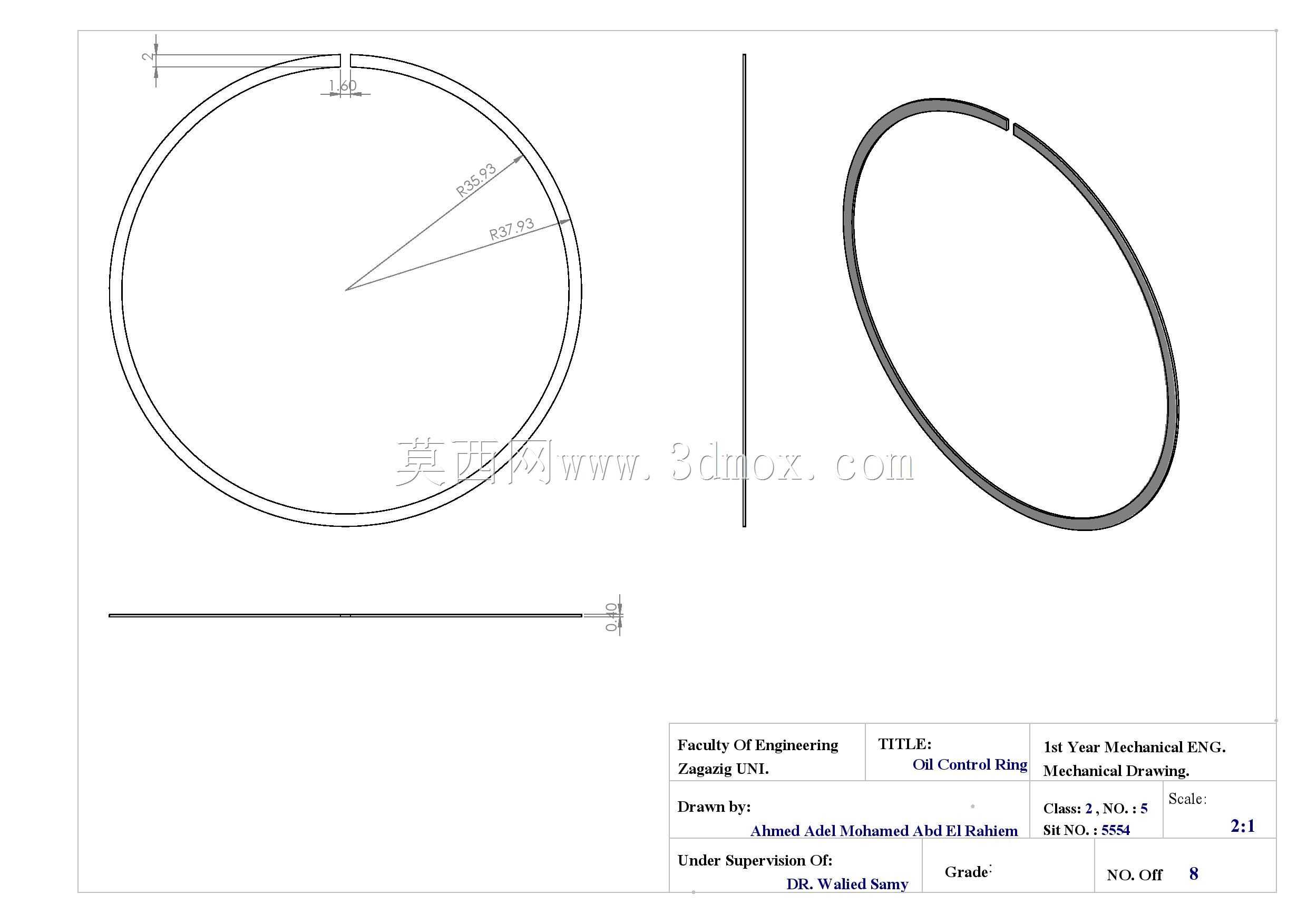

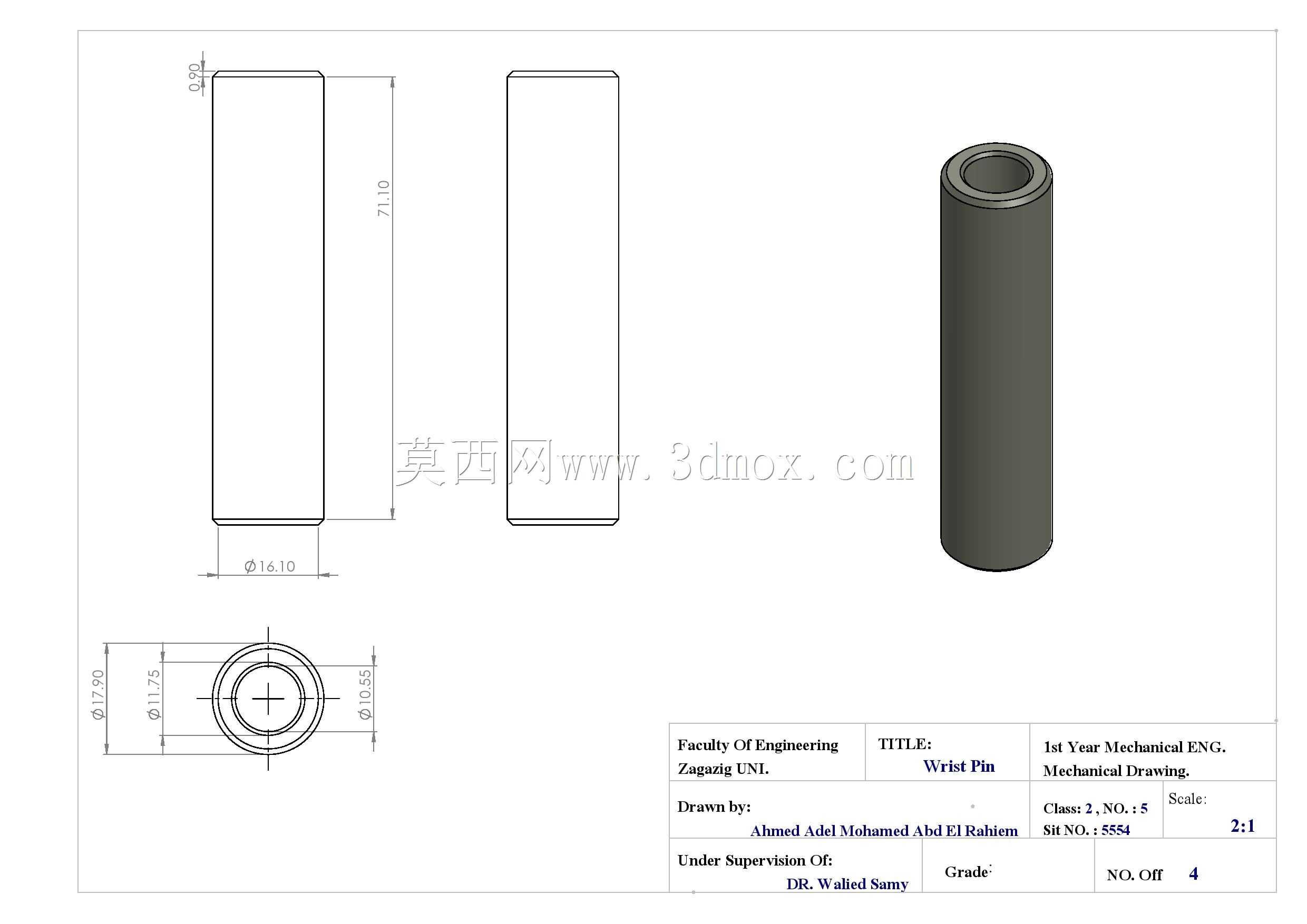

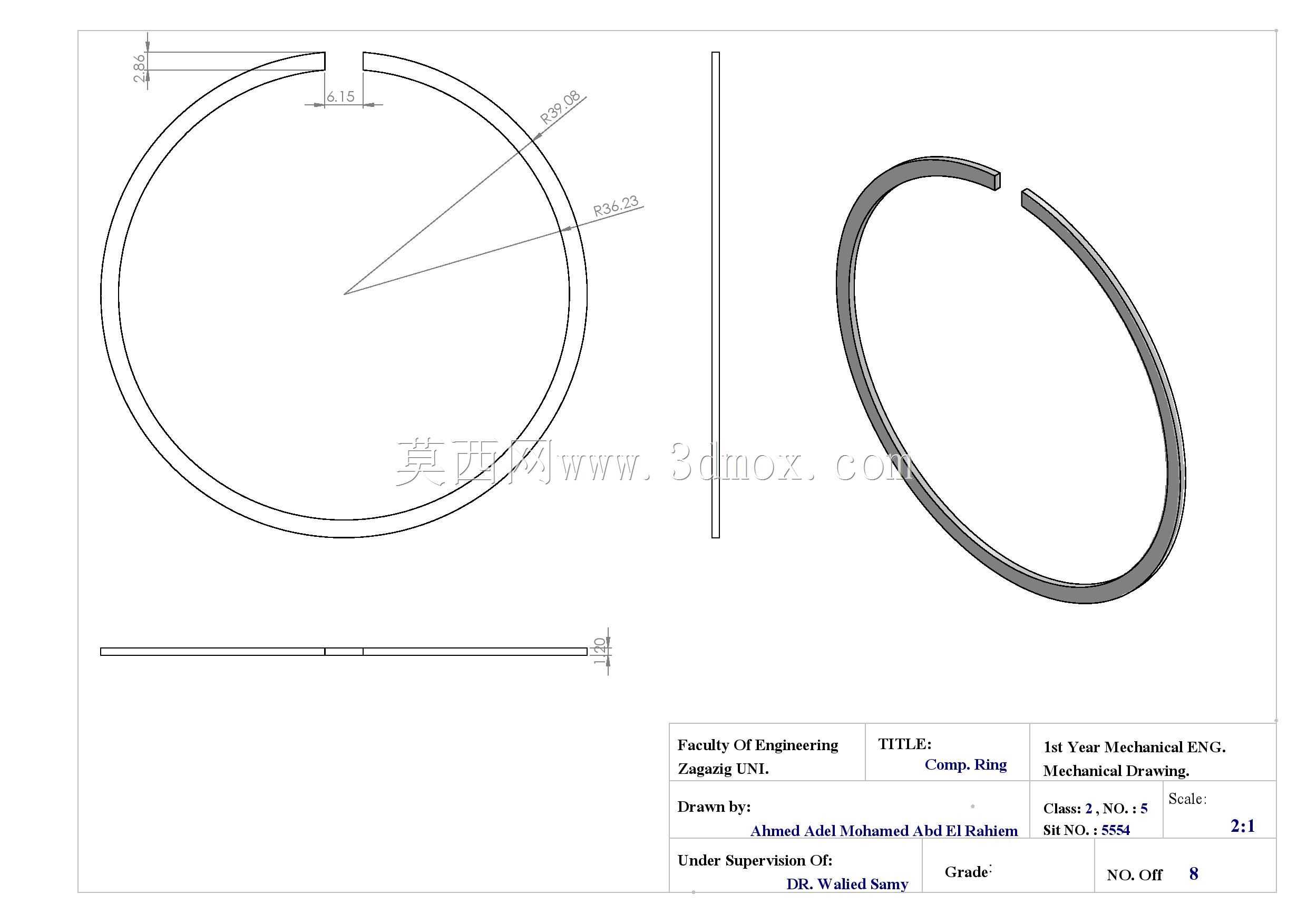

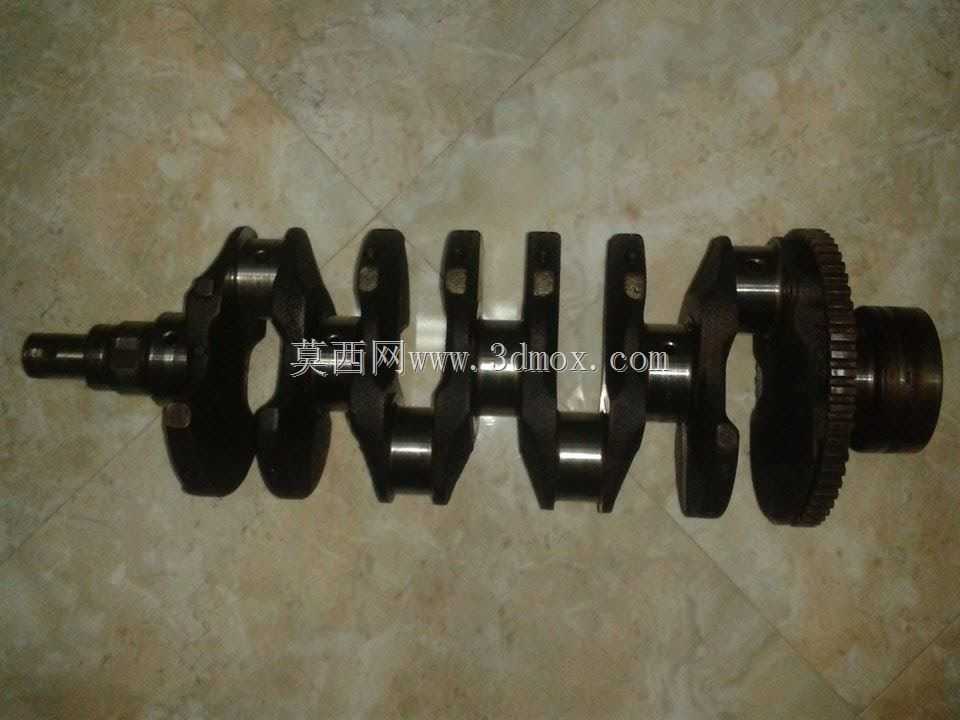

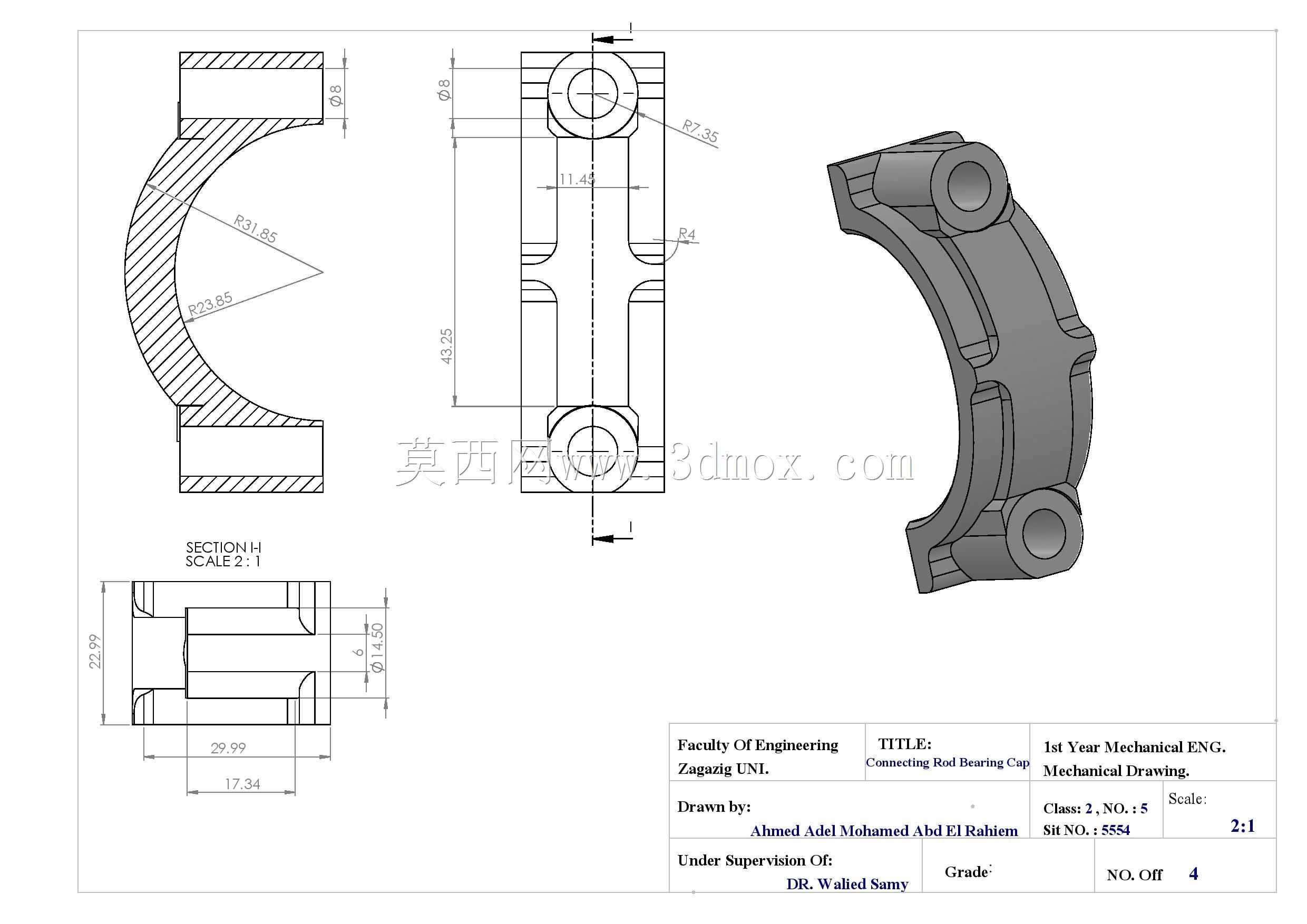

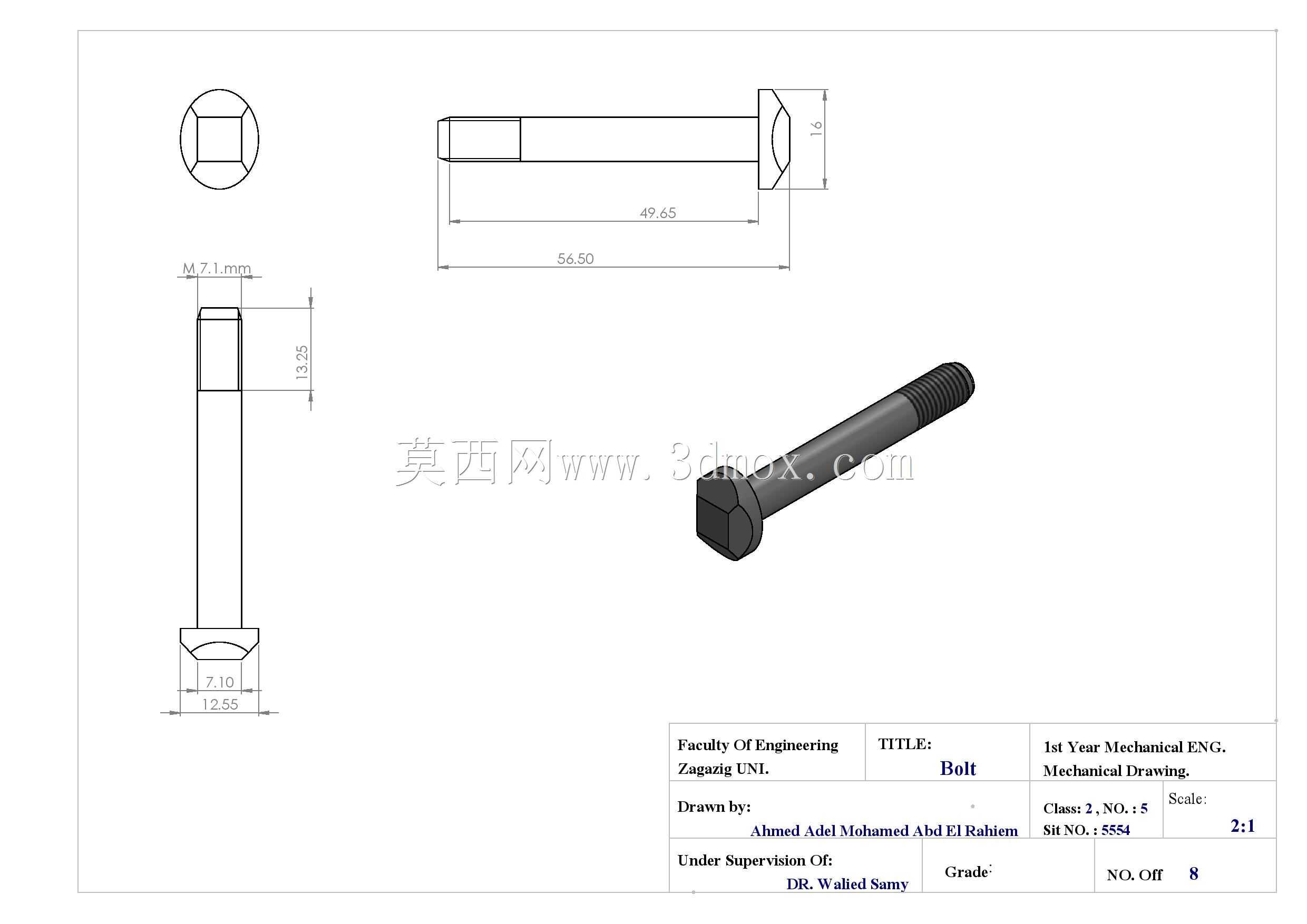

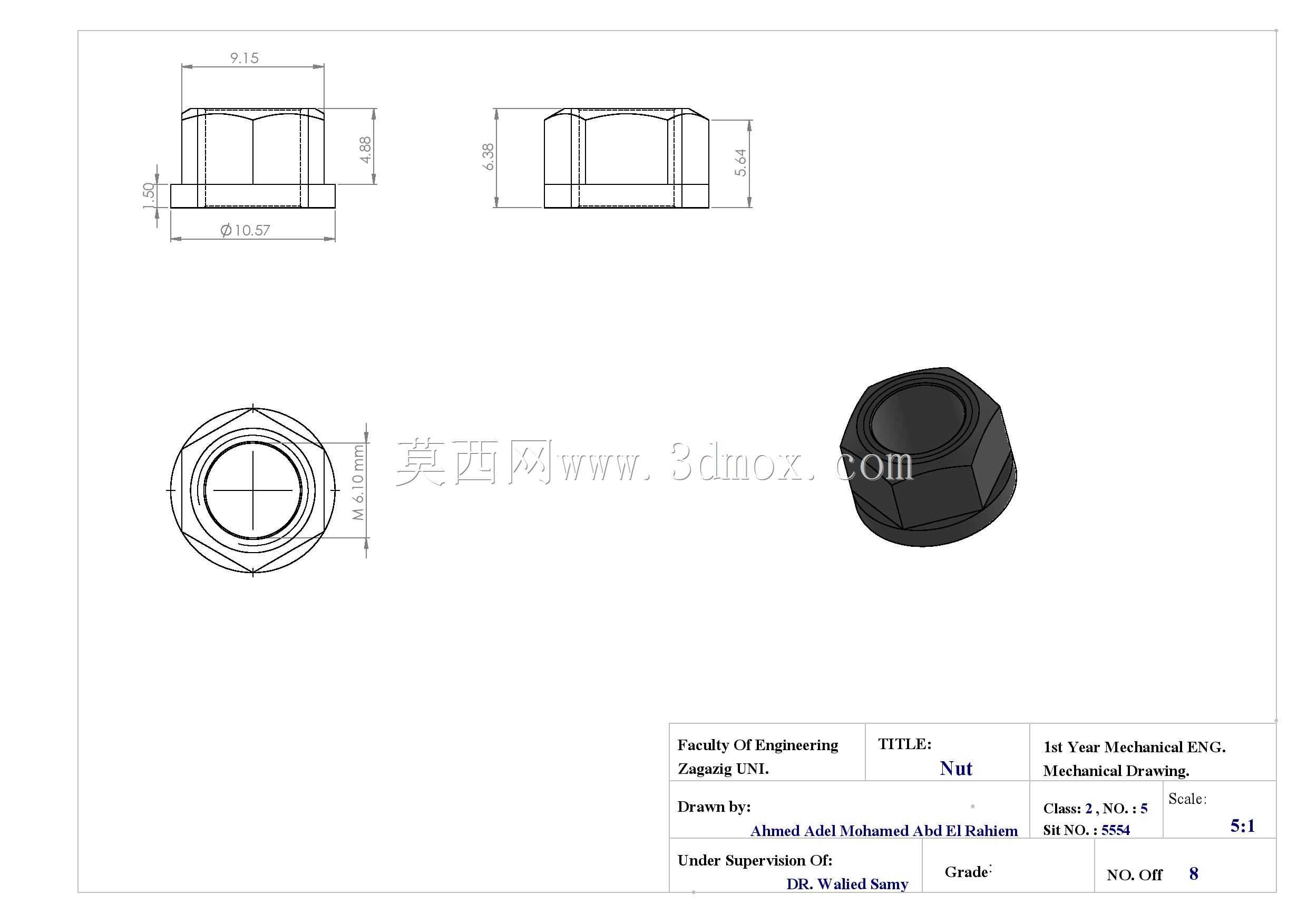

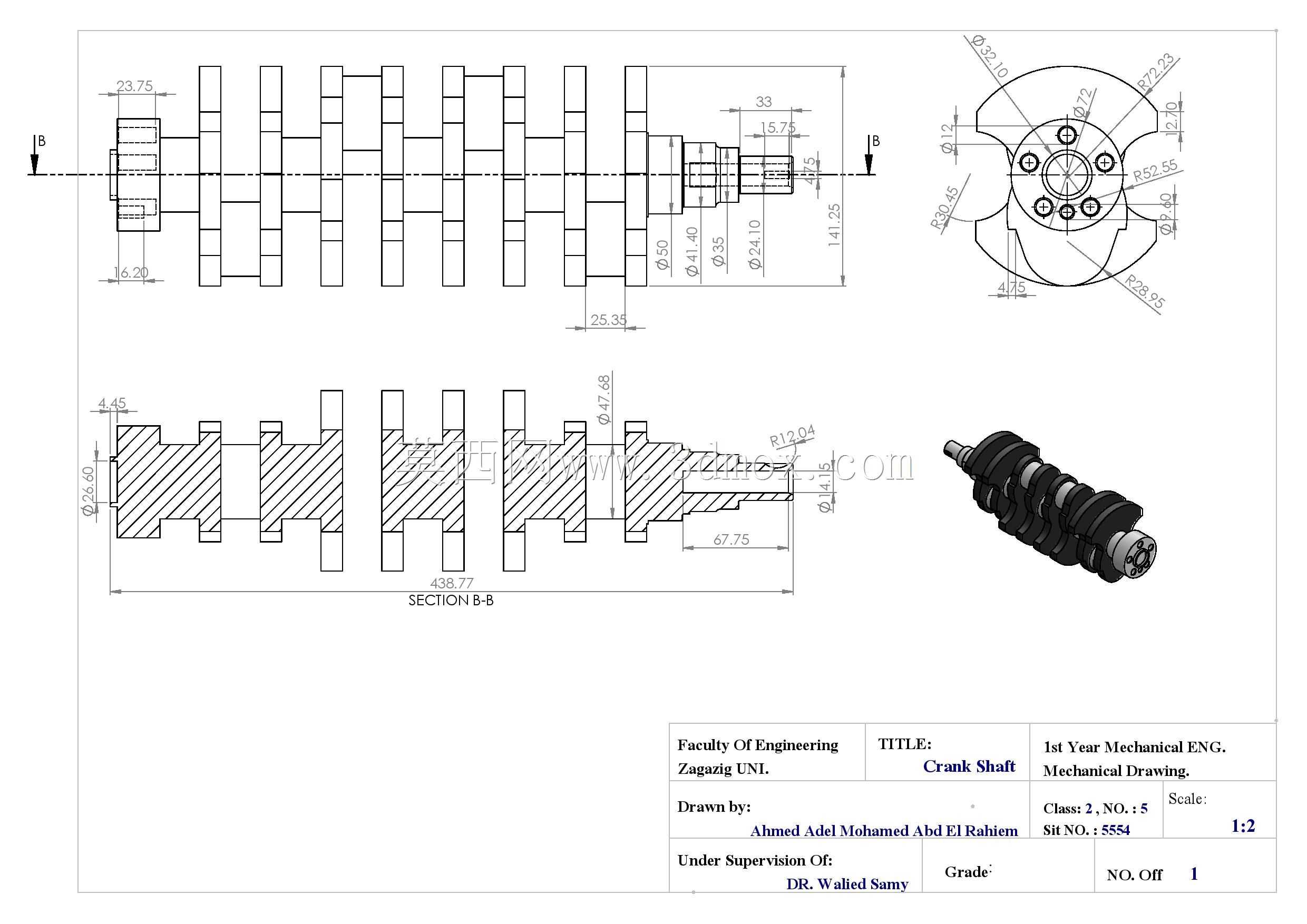

　　从结构设计逻辑来看，四个活塞按照直列四缸的点火间隔角度排布在曲轴的对应连杆轴颈上，每个活塞的裙部型线、活塞环槽的宽度与深度都和实物一致，活塞销的安装孔位保留了足够的卡簧安装间隙，避免装配时出现干涉。曲轴部分的主轴颈与连杆轴颈的过渡圆角完全按照工程设计规范还原，这个位置是应力集中的高发区域，建模时没有做直角过渡处理，能直观展示量产零件的抗疲劳设计思路。曲轴前端的带轮安装位、后端的飞轮连接法兰都保留了完整的安装孔位与定位止口，方便使用者在做装配模拟时直接对接周边附件模型。

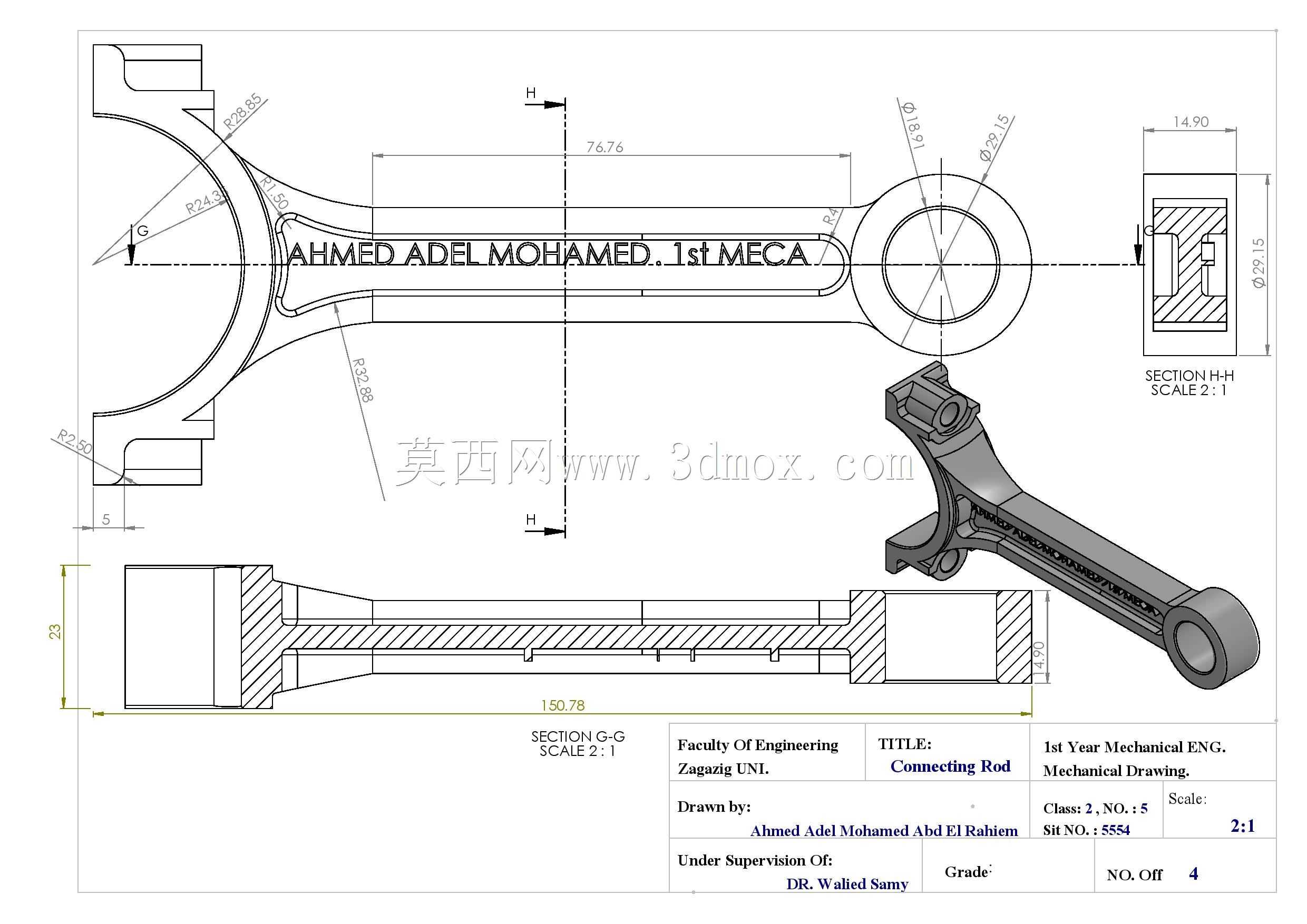

　　实际应用场景中，这类结构的模型常被用于职业院校的发动机构造教学，帮助学员直观理解四冲程发动机的做功顺序、活塞运动与曲轴转角的对应关系；也可供入门的动力系统设计人员参考直列四缸机型的曲轴平衡块布置逻辑——这套模型里的平衡块配重位置完全对应四缸机的一阶、二阶平衡需求，能直观看到不同缸位的活塞运动时如何通过平衡块抵消往复惯性力。安装边界方面，活塞的外径、曲轴的主轴颈中心距都严格匹配对应机型的缸体安装尺寸，连杆的长度、大小头孔的中心距也和真实零件一致，若用于改装方案的前期验证，可直接导入装配环境核对活塞在上止点、下止点时的行程余量，避免出现气门碰撞活塞、连杆碰缸体的设计问题。

　　建模过程中没有省略活塞内部的加强筋结构、曲轴油道的开孔位置，这些细节恰恰是实际生产中影响零件可靠性的关键：活塞内部的加强筋能在轻量化的前提下保证活塞顶部承受燃气压力时的结构强度，曲轴的斜向油道则负责将主轴颈的压力机油输送到连杆轴颈，保证高速运转时的润滑效果。整个总成的配合间隙也按照量产装配公差做了预留，活塞与缸壁的间隙、连杆大头与轴颈的间隙都符合民用汽油机的设计规范，不会出现模型装配时的过约束问题，对于刚接触动力系统建模的从业者来说，能直观理解运动部件之间的间隙设计逻辑，避免建模时出现零间隙导致的运动干涉问题。
