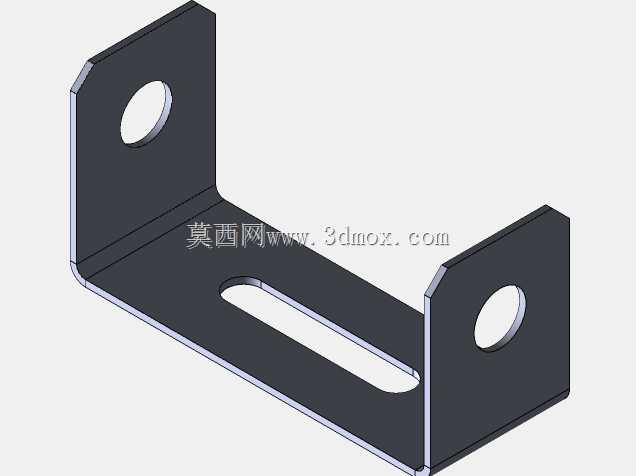

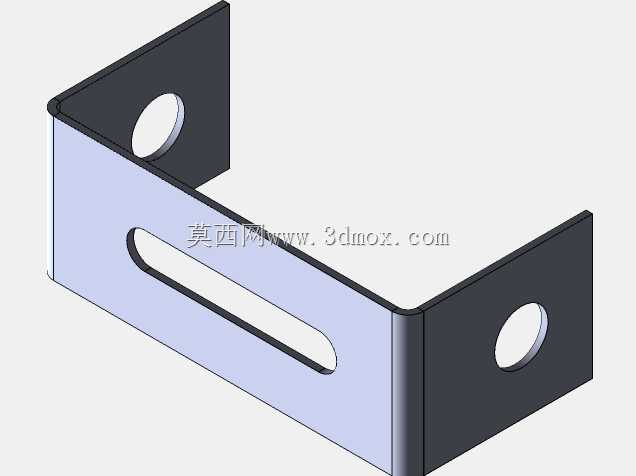

传感器安装用U型折弯金属固定支架

　　这款U型折弯结构的金属固定件，主要用于工业现场各类光电、接近类传感器的安装固定场景，在自动化生产线、物料输送工位、设备检测点位中，承担传感器的位置承载与姿态固定作用，避免传感器在设备运行振动中出现移位、检测角度偏移的问题。从结构设计来看，整体采用等厚金属板材经折弯工艺成型，两侧对称的立板上开设圆形通孔，用于穿装固定螺栓，可将支架整体锁紧在设备机架、型材安装面或者工装立板上，孔位的孔径匹配常规的M4、M5规格安装螺栓，适配多数工业场景的通用安装紧固件规格。支架底部的平板面上开设长圆形腰型孔，这个结构是设计中的核心调节结构，腰型孔的长度方向预留了足够的调节余量，安装传感器时可以沿着腰型孔的长轴方向微调传感器的前后位置，

　　匹配不同检测距离的调试需求，不需要额外扩孔或者重新加工安装位，大幅降低现场安装调试的工作量。折弯处采用了合理的折弯圆角设计，既避免了直角折弯带来的应力集中问题，提升钣金件的结构强度，也能消除锐边割手的安全隐患，符合工业五金件的安全设计要求。从安装边界来看，两侧立板的高度决定了传感器安装后与基准面的悬空距离，可避开安装面附近的走线、凸台等干涉结构，保证传感器检测面无遮挡；整体的宽度尺寸适配主流圆柱型、方块型小型传感器的安装尺寸，不会出现支架过宽挤占周边安装空间、过窄无法固定传感器的问题。实际使用中，这类支架的板材厚度选择兼顾了刚性与轻量化需求，常规工况下不会因为设备长期运行的振动产生形变，能长期保持传感器的检测位置精度，在轻工包装、

　　电子组装、物流分拣等多类自动化设备的检测工位都有广泛应用，设计时也考虑了钣金加工的工艺性，折弯、冲孔工序都可通过常规钣金设备一次加工成型，加工成本低，批量生产一致性好，不需要后续额外的机加工工序，表面处理可根据使用场景选择喷塑、镀锌等工艺，适配不同的车间环境防腐蚀需求。
