砖纹壁挂式铰接安装支座结构设计

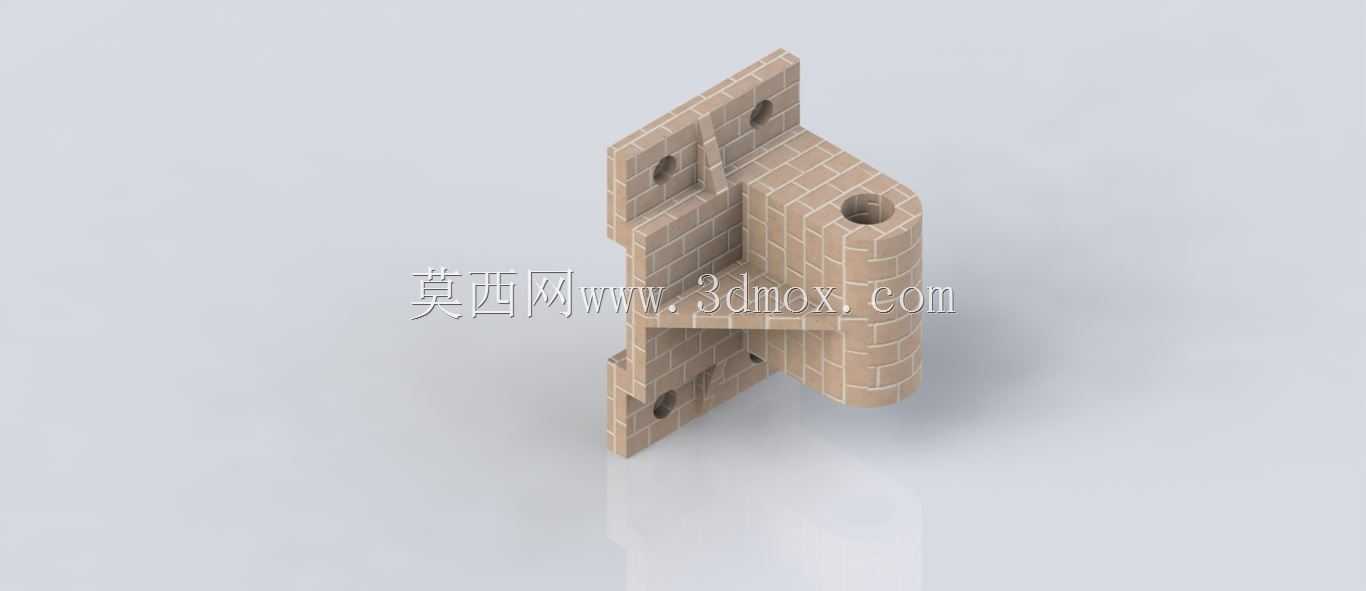

　　这类带铰接功能的壁挂安装支座，多应用在需要小角度转动调整的轻型设备挂载场景中，比如工业现场的小型传感器支架、管线导向支撑、轻型操作面板挂装等工况，能在固定安装基础的同时，给挂载部件提供一定范围的角度调整余量，避免硬连接带来的应力集中问题。从结构设计来看，支座整体分为安装基板与铰接筒身两个核心部分，安装基板上预留了多组沉头安装孔，孔位沿基板上下对称分布，能适配不同孔距的安装基面，不管是型材框架面还是钣金设备外壁，都能通过螺栓完成可靠固定，沉孔设计可以让螺栓头完全埋入基板平面，不会突出表面干涉后续挂载部件的转动行程。铰接筒身部分做了贯通的轴孔设计，孔壁厚度均匀，能保证销轴穿入后的配合精度，筒身与安装基板之间设置了多道加强筋结构，

　　筋位顺着载荷传递方向排布，既可以抵消挂载时产生的弯矩，也能减少注塑或机加工过程中的形变问题，避免轴孔与安装面的垂直度出现超差。外形上做了仿砖纹的表面肌理处理，这种设计并非单纯的装饰作用，在一些需要和建筑外墙、砖面设备外罩搭配的场景中，能让支座和安装环境的视觉风格保持统一，减少突兀感，同时肌理纹路也能一定程度上提升表面的防滑性能，安装调试时握持不易打滑。安装边界方面，基板的平面度公差控制在合理范围内，能保证和安装基面完全贴合，不会出现局部翘曲导致的固定不稳，铰接筒身的轴向长度经过匹配设计，既不会因为过长导致整体结构冗余，也不会因为过短导致销轴配合长度不足、出现径向窜动，轴孔与安装基板的平行度经过校核，能保证挂载部件转动时的同轴度，

　　不会出现卡滞问题。在实际选型使用时，这类支座适合承受静态或低频次动态的轻量载荷，不适合大冲击、高频率往复转动的重载工况，设计时特意在基板与筒身的过渡位置做了圆角处理，能减少应力集中点，提升长期使用下的结构疲劳寿命，整体结构没有冗余的复杂特征，不管是采用3D打印打样验证，还是采用注塑、铣削加工做批量生产，都能有比较好的工艺适配性，不需要额外设计复杂的工装夹具就能完成加工。
