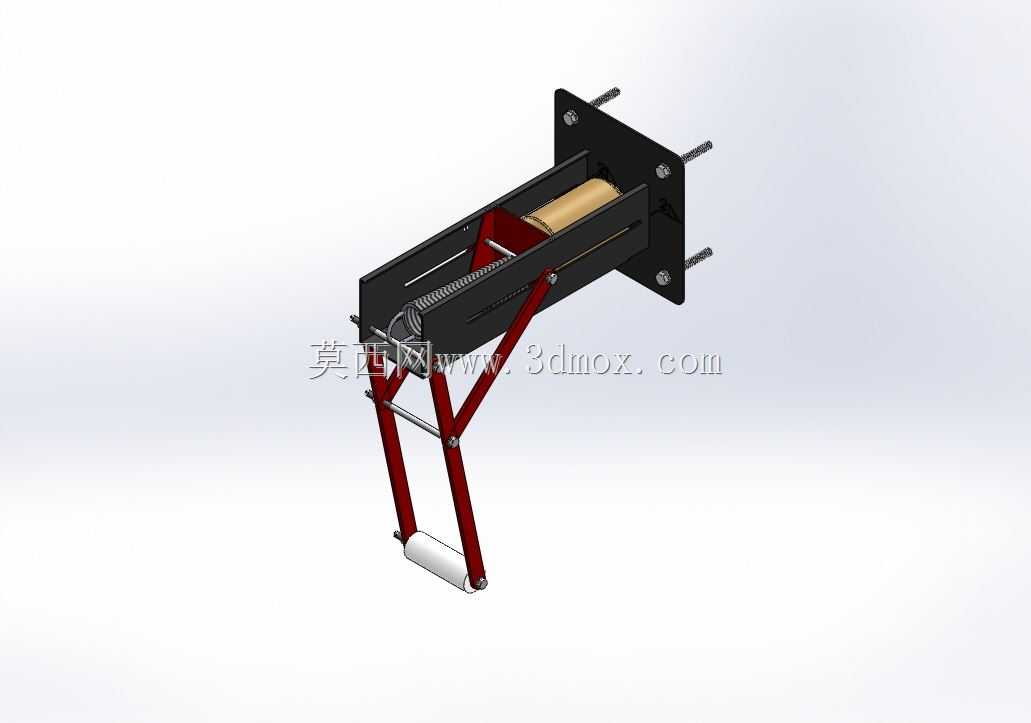

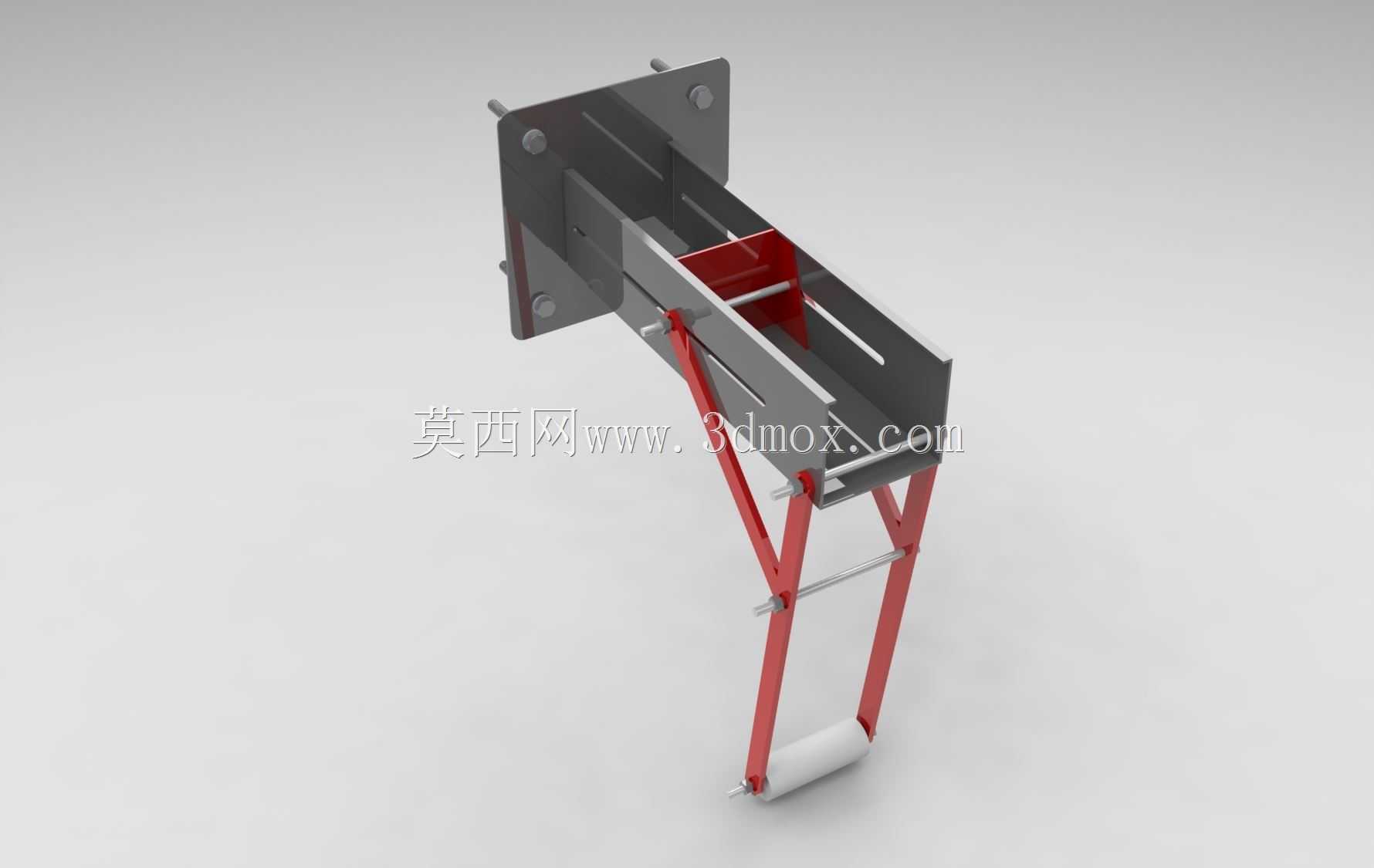

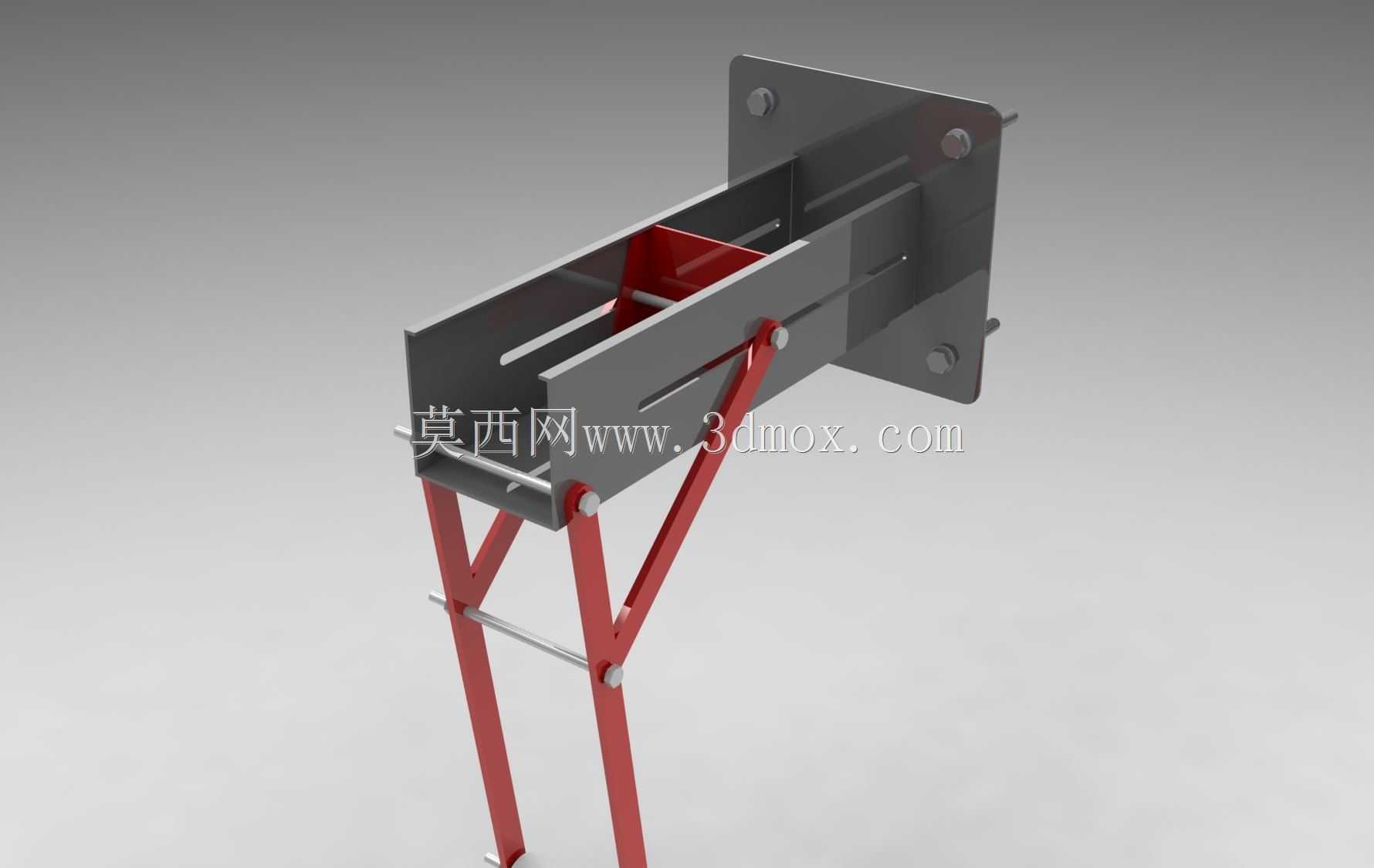

壁挂式半自动弹簧加载罐类破碎装置

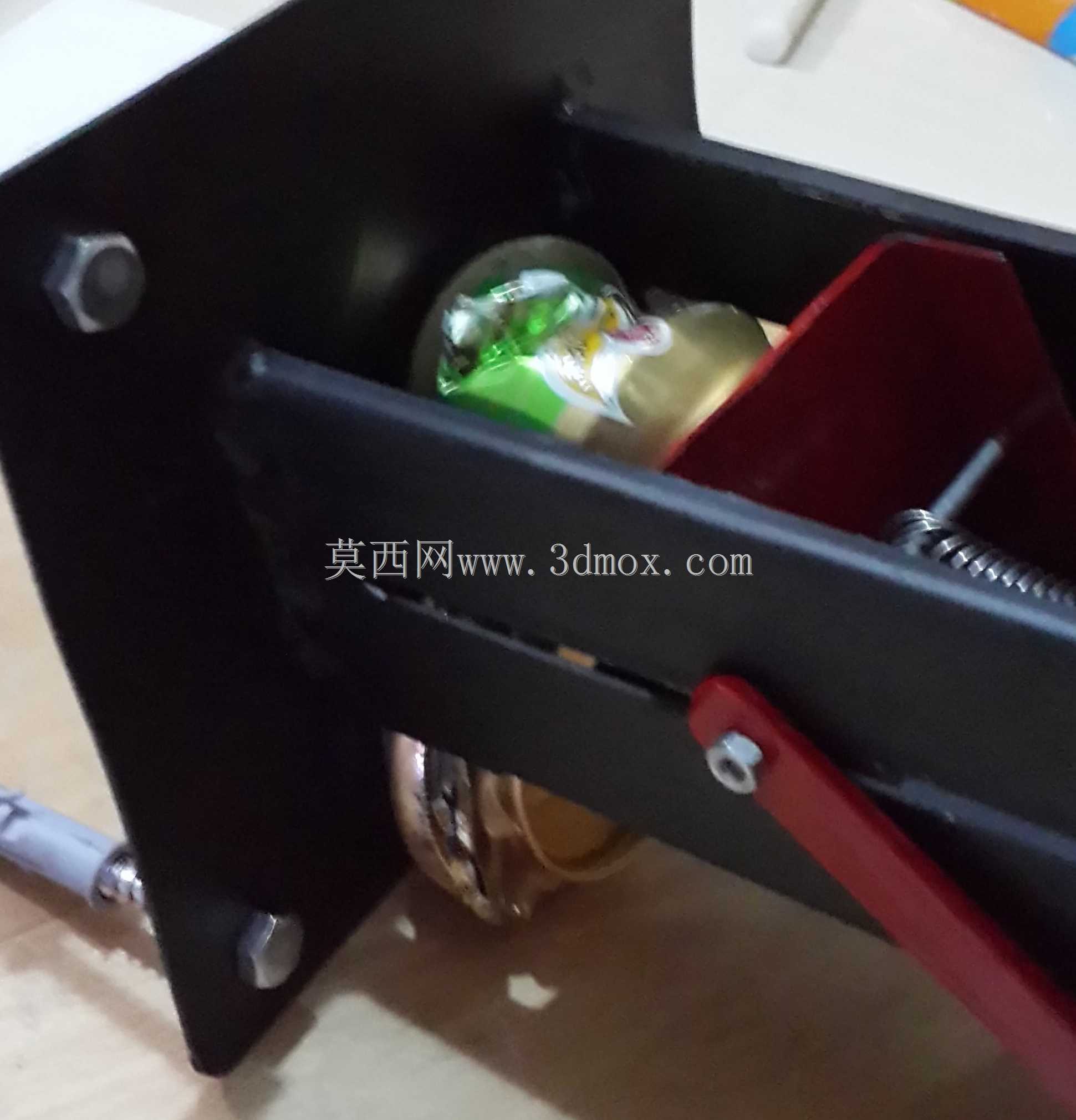

　　这款壁挂安装的破碎装置，核心面向固定工位的小型罐类物料破碎作业场景，常见于小型回收站点、实验室耗材处理、车间边角料定点破碎工位，无需占用地面操作空间，适配墙面、设备侧壁等垂直安装面，安装时仅需通过背部法兰的四个安装螺栓完成固定，安装面需保证足够的结构强度以承受作业时的往复冲击载荷，安装后操作端伸出墙面的水平距离控制在合理范围，不会对周边通行与操作空间造成过多挤占。装置采用半自动顶部进给的结构设计，操作人员仅需将待破碎的冰球类尺寸罐体放入顶部进料位，无需持续手动推送物料，内部的分配机构会配合破碎动作完成物料的逐次进给，避免多料卡滞的问题。破碎完成后的料体依靠重力作用自动从下部出料端脱离，无需额外设置拨料、推料的辅助出料结构，

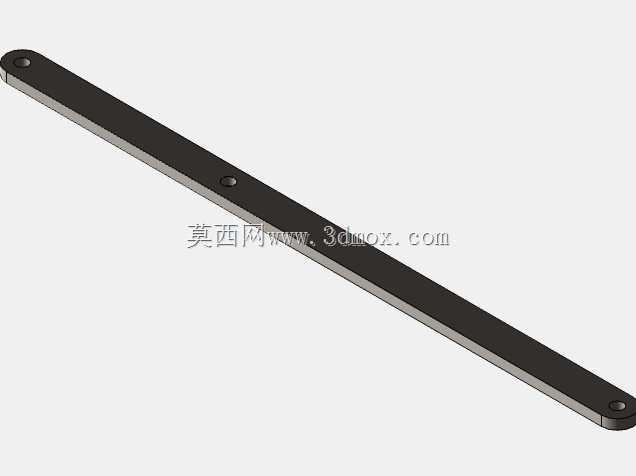

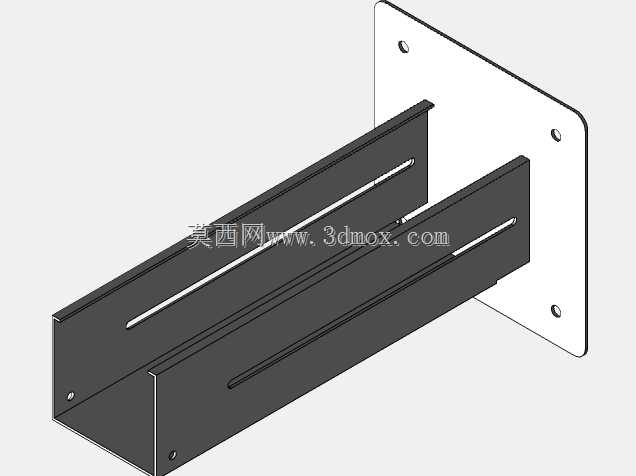

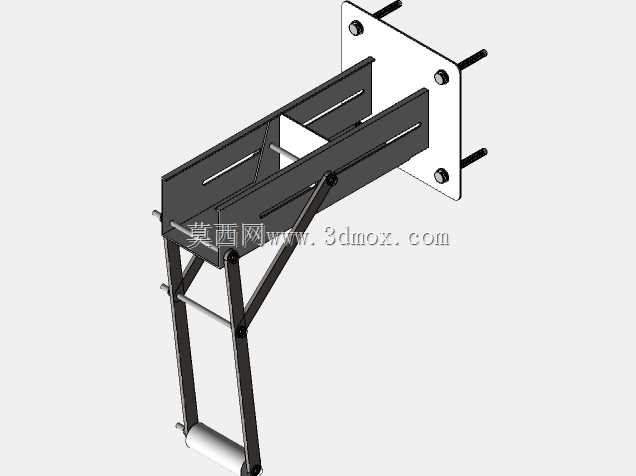

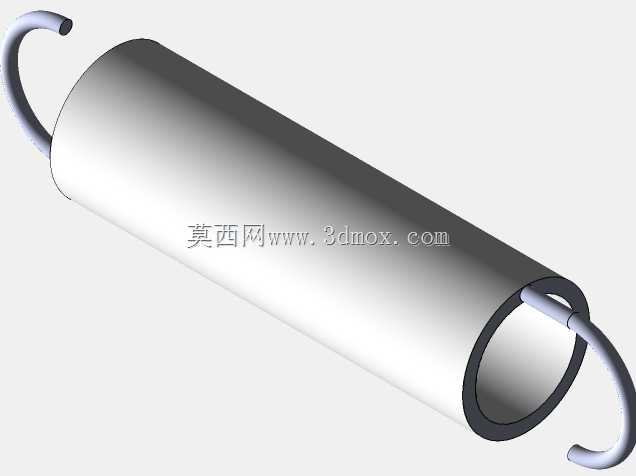

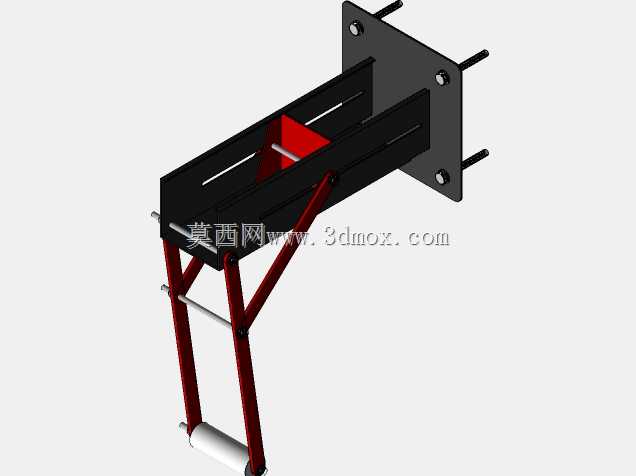

　　大幅简化了整体传动链路，减少了易损部件的数量。整套机构采用弹簧加载的力补偿设计，在破碎臂下压的作业行程中，弹簧组件会存储弹性势能，在回程阶段释放能量带动机构快速复位，相比纯手动无助力的结构，能有效降低操作人员的施力强度，同时缩短单次破碎作业的循环周期，提升定点工位的连续处理效率。从结构设计逻辑来看，装置采用剪式连杆作为力传递结构，将操作端的下压力通过铰接点均匀传递到破碎执行端，保证破碎受力的同轴度，避免偏载造成的机构卡滞；背部的安装座采用加厚钢板焊接成型，与墙面贴合的安装面设置有加强筋结构，抵消作业时的倾覆力矩；外露的铰接转动副均采用销轴加润滑孔的设计，方便日常维护时加注润滑脂，延长转动部件的使用寿命。

　　装置下部的操作握把采用防滑结构设计，适配操作人员带劳保手套的操作场景，握把的转动行程经过限位设计，避免超程造成弹簧过载或机构碰撞损坏。整体结构没有复杂的电控、液压组件，纯机械结构的设计让装置可以在无电源的场景下稳定作业，维护成本极低，适合对可靠性要求高、作业频次中等的定点破碎工位使用，在建模过程中需要重点关注各铰接点的配合间隙、弹簧的选型参数匹配、安装法兰的螺栓孔位公差，保证实际加工装配后机构动作顺畅无卡滞，弹簧预紧力适配常规罐体的破碎受力需求。
