链传动工字梁行走单轨小车结构设计

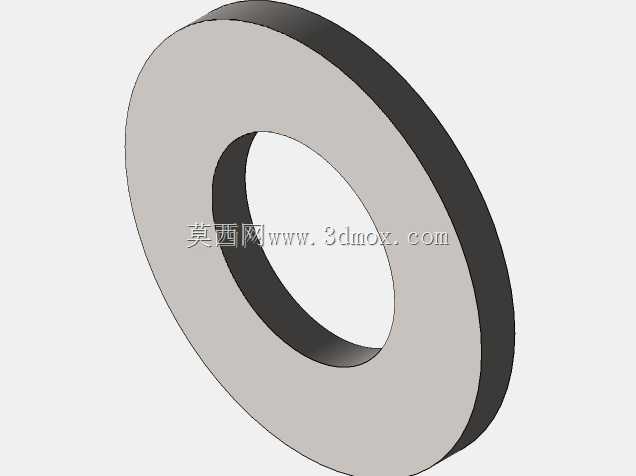

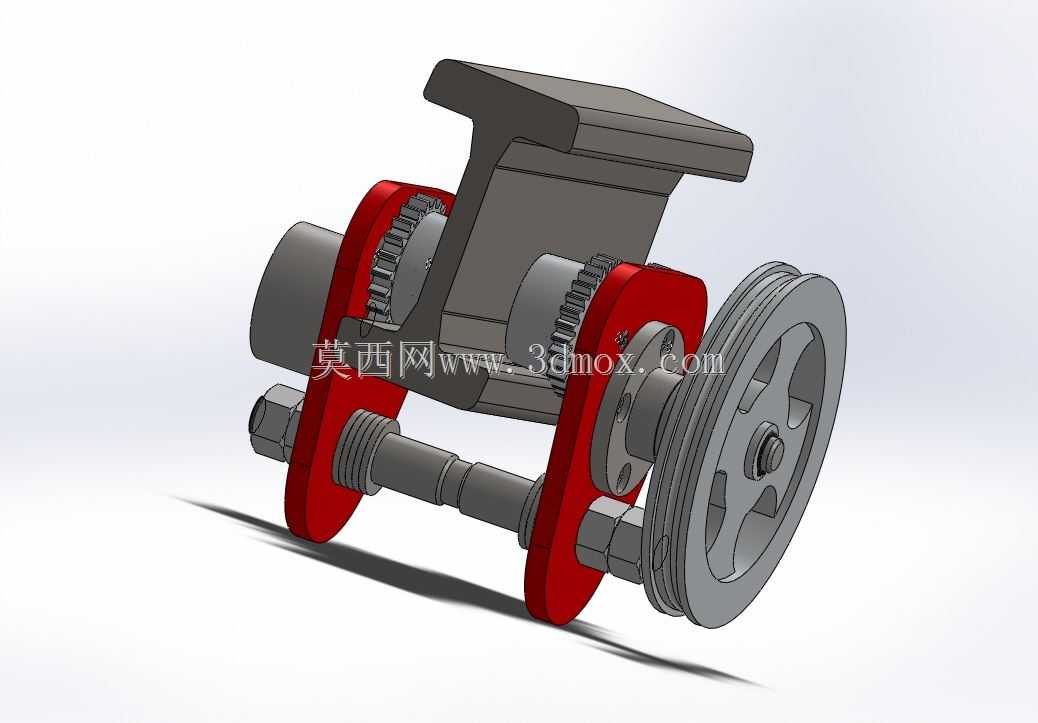

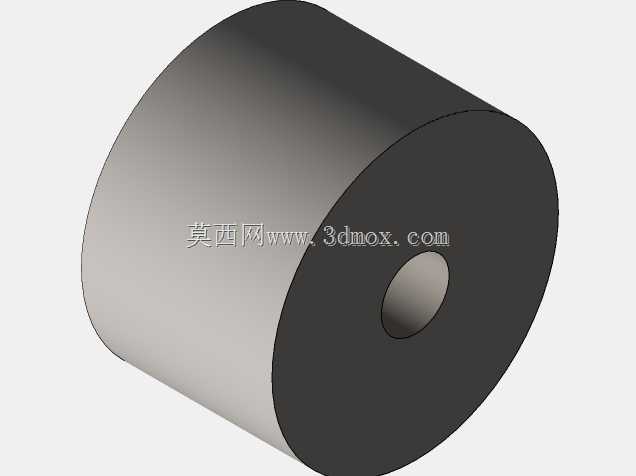

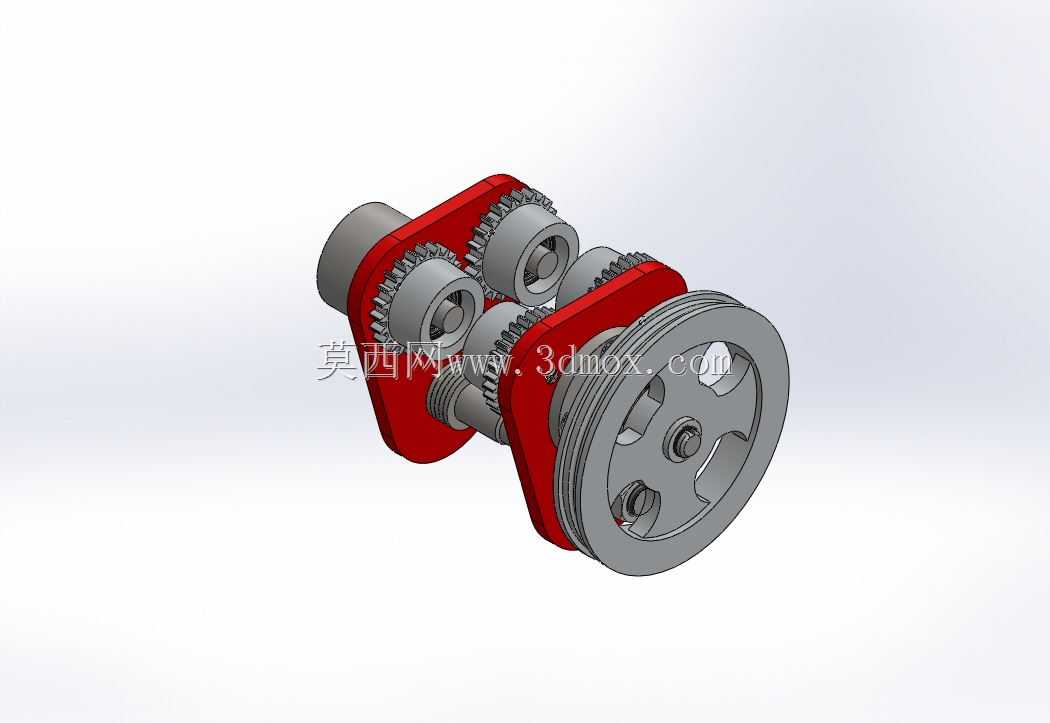

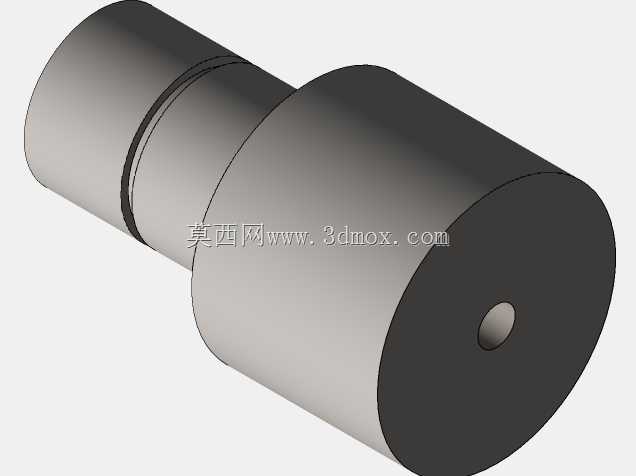

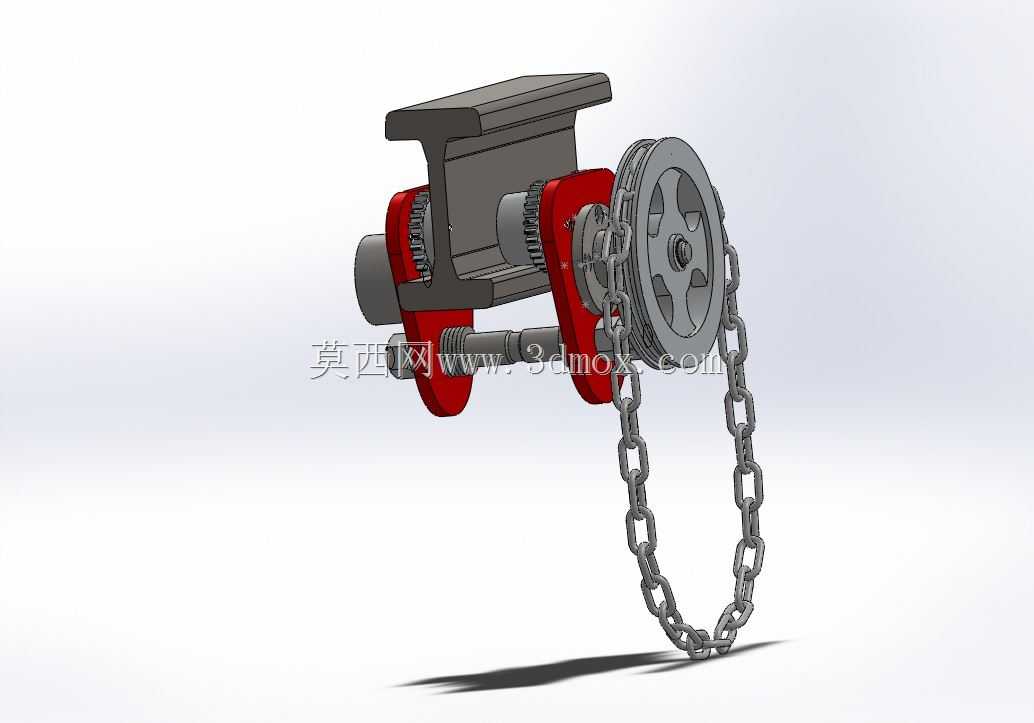

　　该结构针对厂房内固定工字梁轨道的短距离物料转运场景设计，常见于机加工车间跨工位工件转运、仓储库区轻型物料的架空输送，可避开地面设备与人员通道的干涉，充分利用厂房上部空间完成物料移位，相比地面转运设备无需预留通行通道，空间利用率更高。整套行走机构采用链传动作为动力传递路径，输入端设置带轮结构可外接动力源，动力经多组啮合齿轮完成转速匹配与扭矩传递后，驱动四个行走轮同步转动，实现沿工字梁翼缘的平稳移动。设计阶段重点考量载荷分配逻辑，将承载点均匀布置在四个行走轮的轮轴位置，避免单轮过载引发的轮缘磨损加剧、轨道局部压应力超标问题，同时齿轮组的啮合参数经过匹配，保证两侧轮组转速完全同步，杜绝行走过程中出现卡滞、偏磨甚至脱轨的风险。

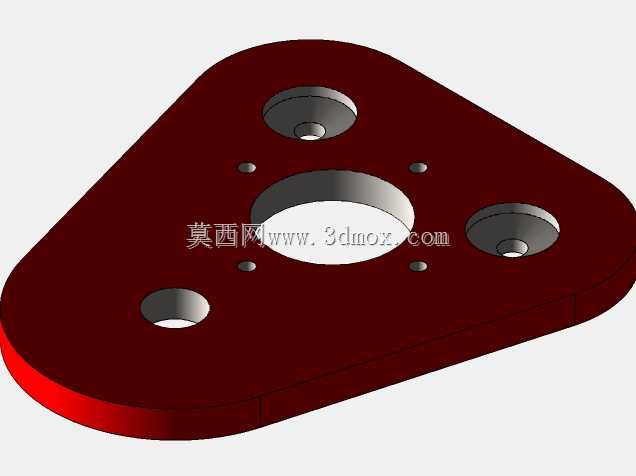

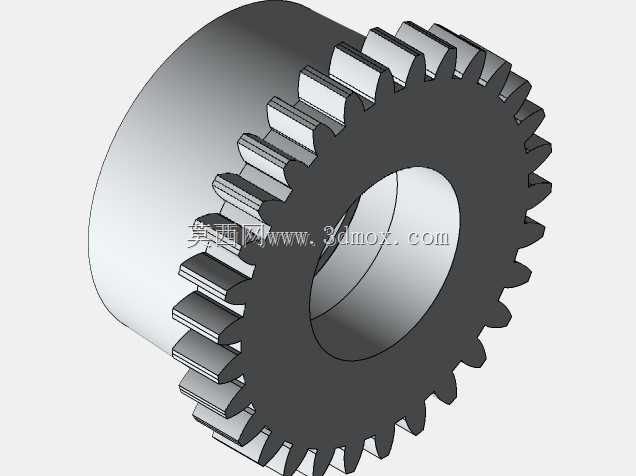

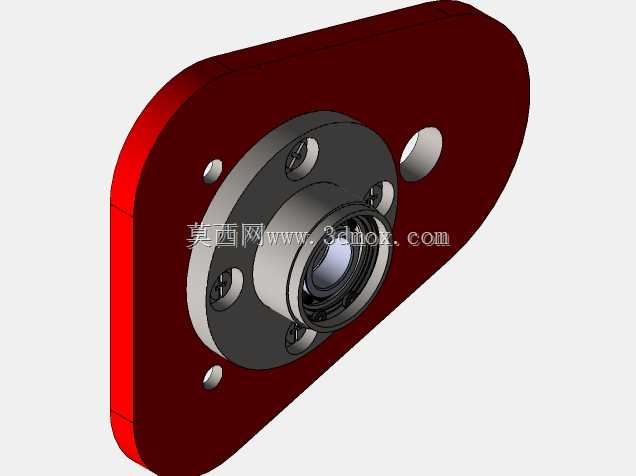

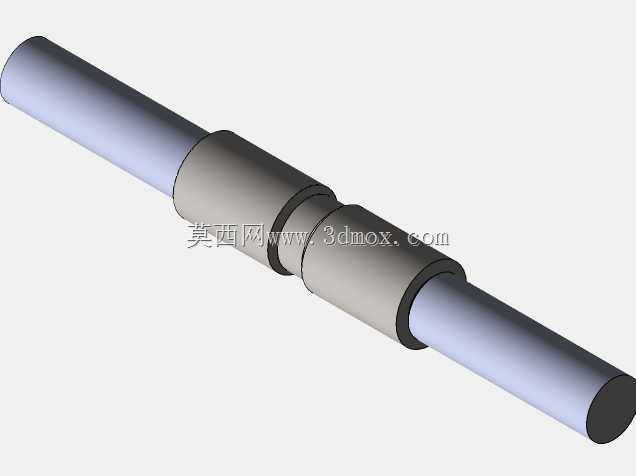

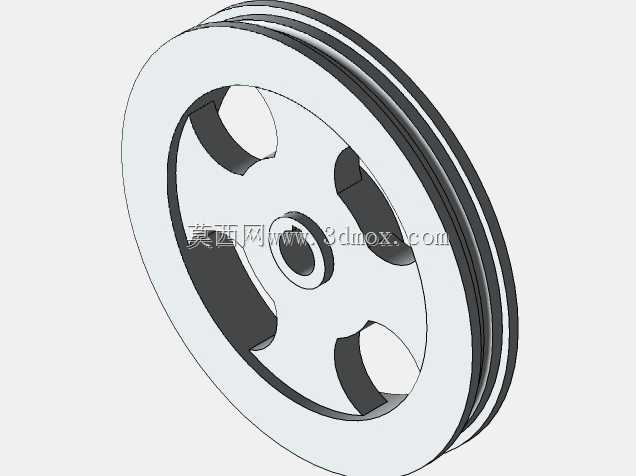

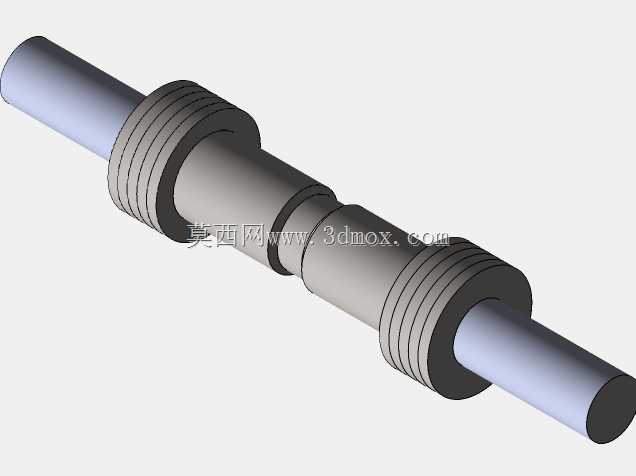

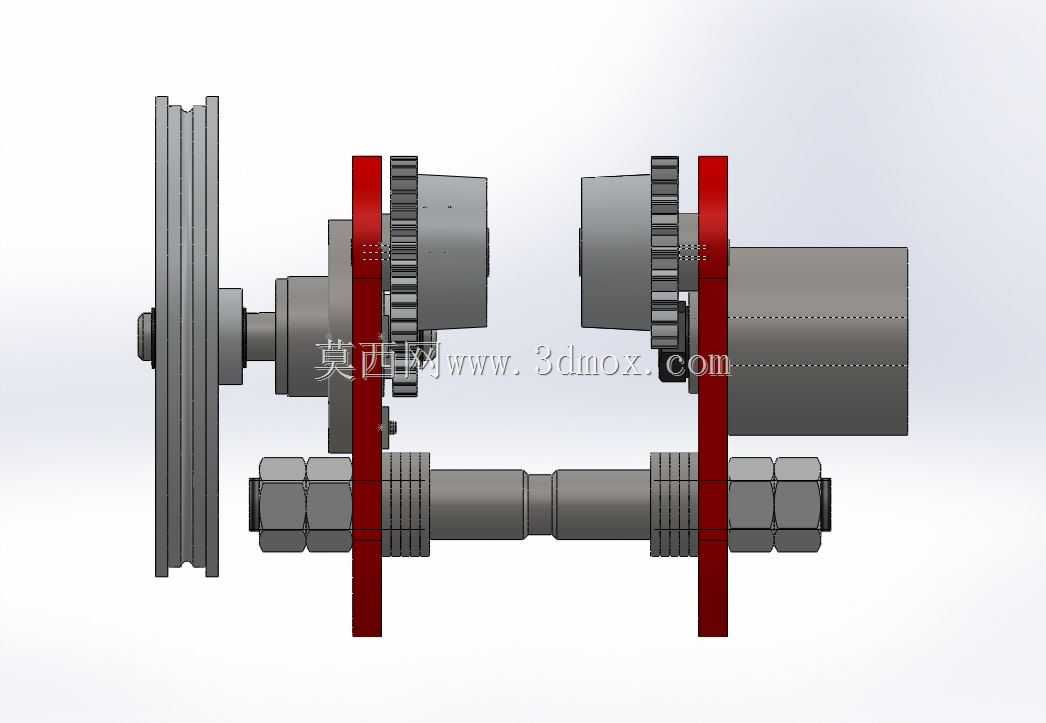

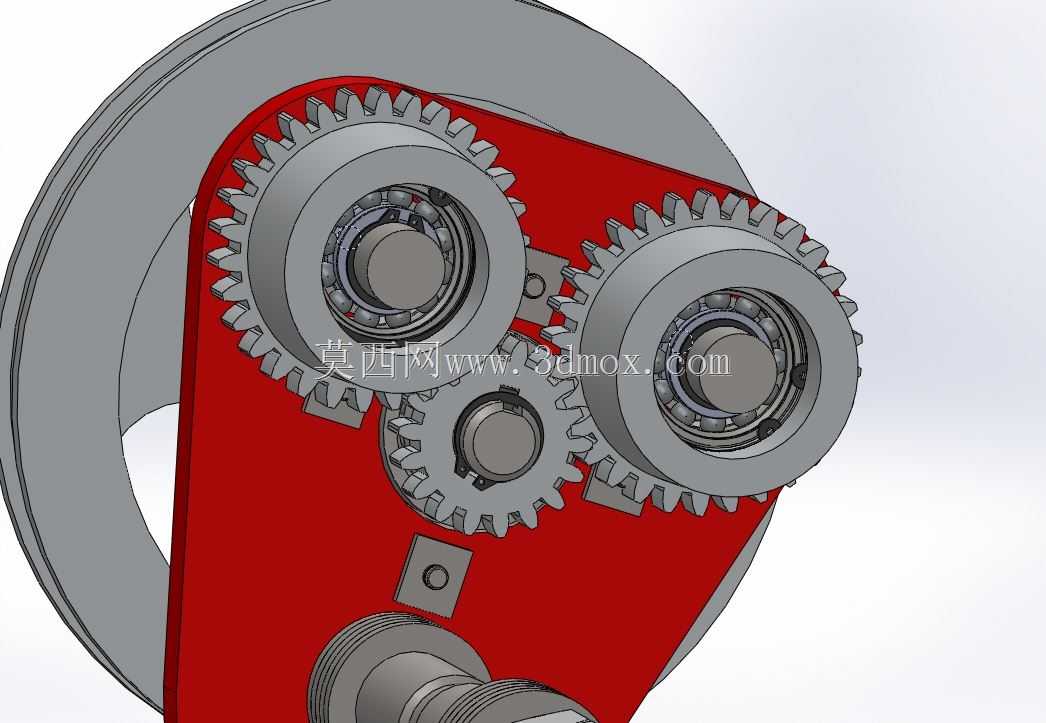

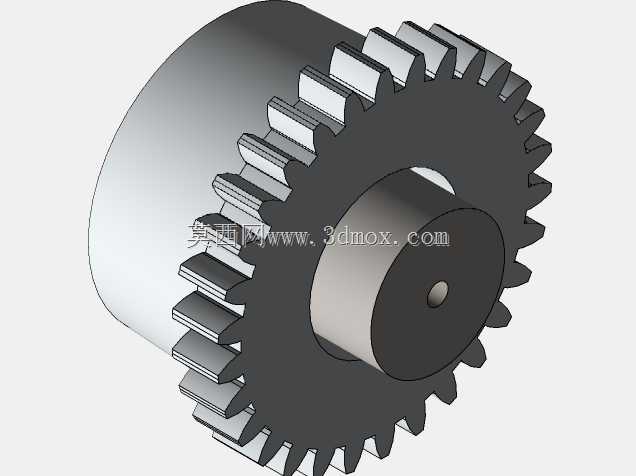

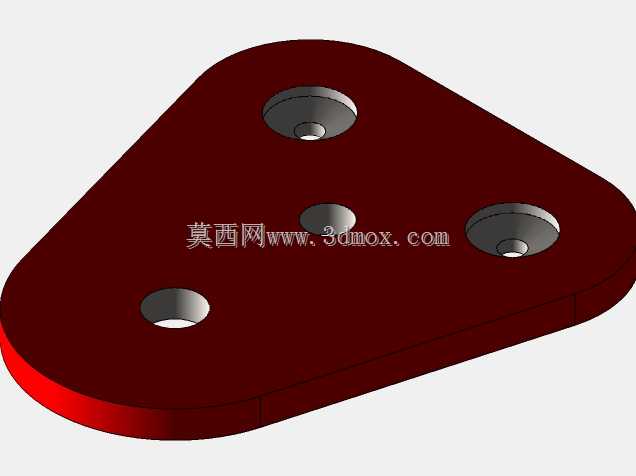

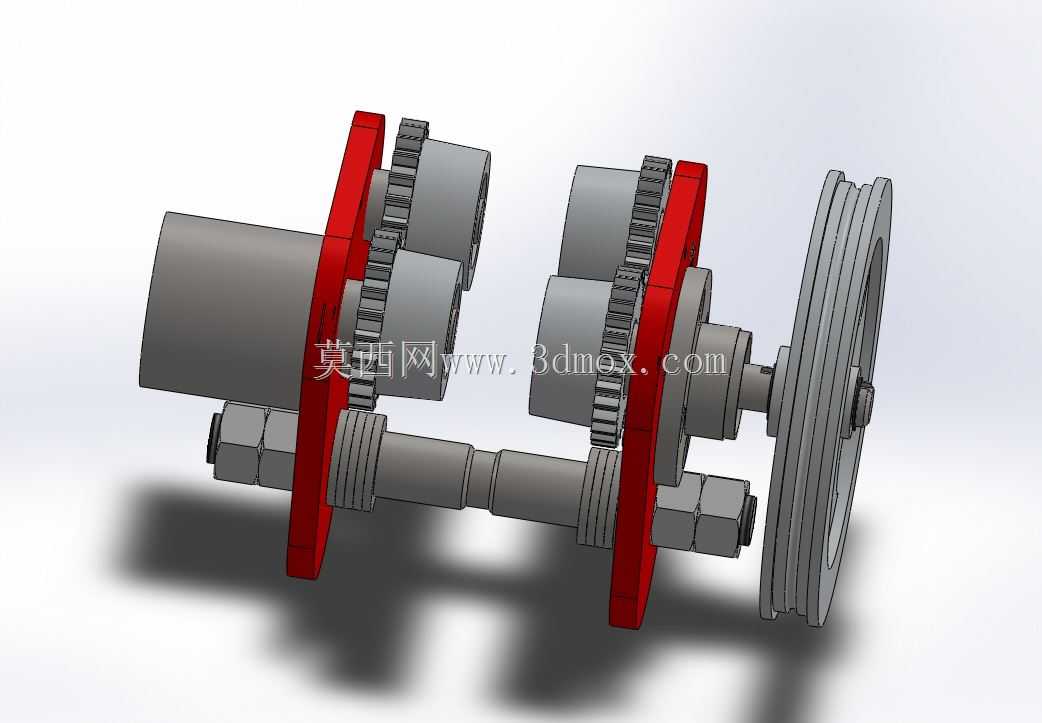

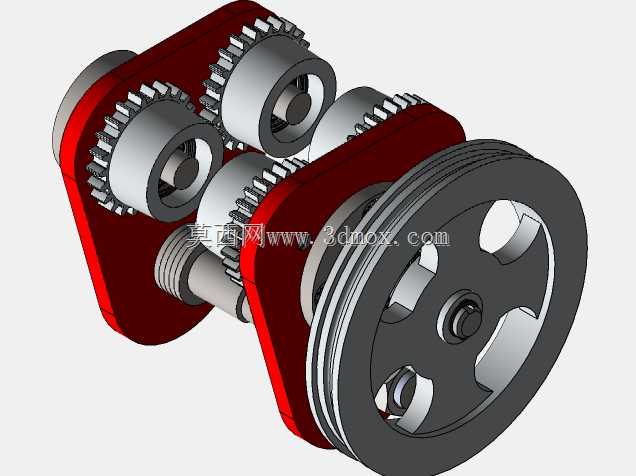

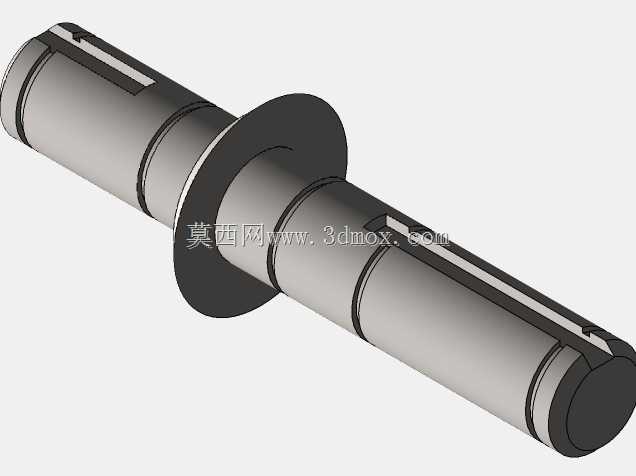

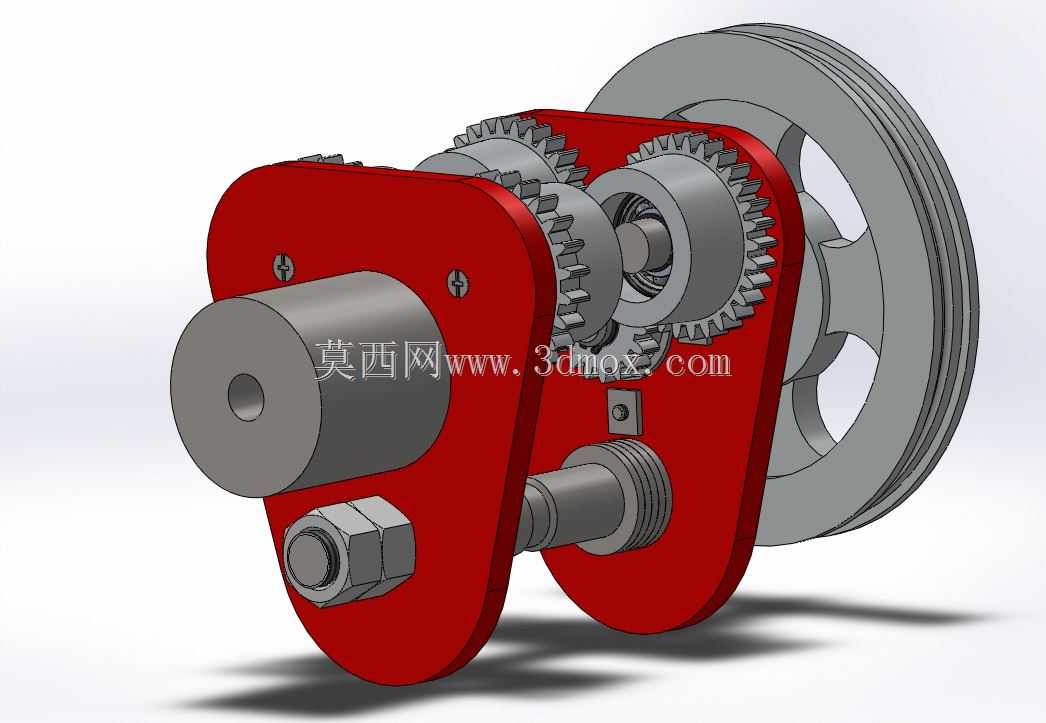

　　结构主体采用双侧立式支撑板作为安装基体，所有齿轮轴、行走轮轴均通过轴孔配合固定在两侧支撑板之间，支撑板外侧预留带轮安装位，可根据实际动力配置选择电机直连、皮带传动外接动力等不同连接方式，适配不同的行走速度与负载需求。安装边界方面，整套机构的轮组间距完全匹配标准工字梁的翼缘宽度，轮缘设置导向凸缘，可卡在工字梁翼缘两侧，限制行走过程中的横向窜动，无需额外加装导向结构即可保证行走轨迹与轨道重合；整体结构的竖向尺寸紧凑，不会占用过多轨道下方的净空，可适配多数常规厂房的架空轨道安装要求。齿轮传动部分采用直齿圆柱齿轮啮合，加工与装配难度低，后期维护更换配件成本低，轮组与轴之间设置转动配合结构，可根据负载大小选配对应规格的轴承，

　　降低转动过程中的摩擦阻力，减少动力损耗。实际应用中可在支撑板下方加装吊具连接位，根据需要挂载电动葫芦、工装挂架等部件，完成不同类型的物料输送作业，整套结构的零部件通用性强，多数标准件可直接采购替换，降低后期运维的配件储备成本。
