双段夹持导向输送机构三维设计

　　这套双段夹持导向输送机构，主要面向包装、电子元器件组装、食品加工等产线的物料精准输送场景，解决常规平皮带输送过程中物料偏移、姿态歪斜、无法精准对接后续工位的痛点。在实际产线布局中，这类机构常布置于理料工位与贴标、检测、装盒工位之间，承担物料姿态校正与定向传输的作用，尤其适配柱状、盒状等易在平皮带上滑动偏移的工件传输需求。

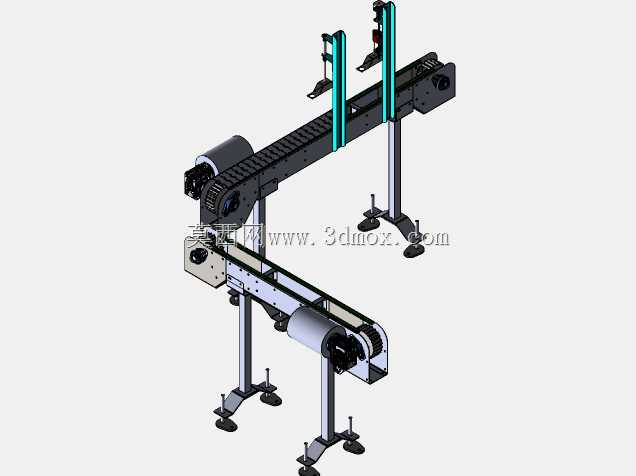

　　从功能特性来看，机构分为上下两层平行布置的窄皮带输送单元，上层输送单元搭配两组可调节高度的立式导向夹持组件，能够根据物料的外形尺寸调整夹持间距，在输送过程中对物料两侧进行柔性限位，避免物料在输送过程中出现横向窜动；下层输送单元为常规平皮带输送段，可承接上游来料完成初步输送后，将物料导入上层夹持导向段完成姿态校正，两段输送单元通过独立的驱动辊组传动，可根据产线节拍分别调整输送速度，实现不同工位间的速度匹配。

　　设计过程中，整体框架采用标准铝型材搭建，支脚搭配可调节脚杯，能够适应车间地面不平整的安装场景，安装时可通过脚杯调整整体机构的水平度，同时调整支脚的固定高度适配上下游设备的对接高度，安装边界预留了足够的调节余量，横向导向组件的安装座采用腰型孔设计，无需额外加工即可实现30-120mm范围内的夹持宽度调节，适配不同规格的物料传输需求。驱动端采用一体式传动辊搭配张紧机构，皮带张紧度可通过端部的调节螺栓快速调整，日常维护无需拆解整体框架，仅需松开张紧螺栓即可完成皮带更换。

　　在结构细节上，立式导向组件的导向条采用低摩擦耐磨材质，与物料接触时不会刮伤工件表面，同时导向条的安装高度可根据物料高度进行上下调整，避免过高导致物料卡滞、过低无法起到导向限位作用。两段输送段的对接处设置了过渡导板，能够避免小尺寸物料在两段衔接位置出现卡料、掉落的问题，传动部分的驱动辊与从动辊均做了动平衡处理，高速输送时不会出现明显振动，保证物料输送过程的稳定性，整体机构的宽度方向尺寸控制在400mm以内，长度可根据产线需求进行模块化拼接，能够灵活嵌入不同长度的产线布局中，无需对原有产线做大规模改造即可完成加装。
