龙门式三轴直线移栽执行机构

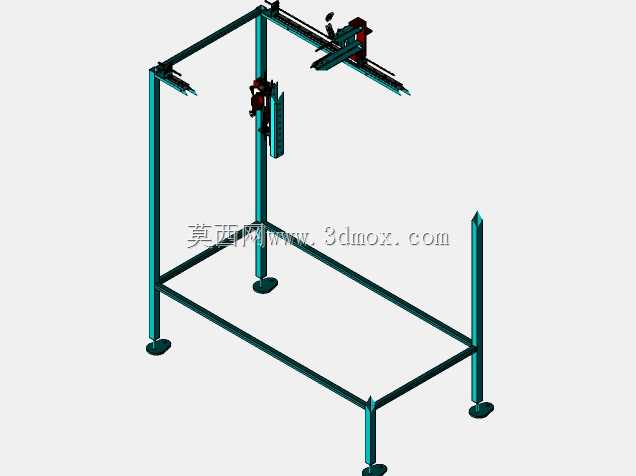

　　这套龙门式三轴直线移栽执行机构，主要面向车间内小负载工件的平面范围内精准移载、工位转序作业场景，常见于电子元器件装配线、小型零件检测工位、轻量化工序上下料环节，可覆盖固定矩形工作区间内任意点位的取放、移位动作需求。整体采用落地式四立柱支撑结构，底部配置可调脚杯，安装时可通过调节脚杯高度找平机架，抵消地面不平整带来的安装误差，无需额外预埋安装基础，适配多数常规生产车间的硬化地面安装条件。X轴方向采用双梁平行导轨布局，搭配同步带传动的滑台组件，长距离移动过程中可保持滑台运行平稳，避免单梁悬臂结构带来的偏载晃动问题；Y轴滑台搭载在X轴移动横梁上，可沿横梁方向做横向直线运动，Z轴升降组件集成在Y轴滑台安装面，可完成垂直方向的升降动作，

　　三个运动轴配合可实现工作区间内X/Y/Z三个坐标方向的精准点位控制。设计阶段充分考虑了安装边界的适配性，四根立柱的跨距可根据实际工位的布局需求做等比例调整，导轨选型时预留了足够的负载余量，常规工况下可承载5kg以内的末端执行器与工件总重量，运行速度可根据生产节拍需求匹配对应驱动参数，不会出现低速爬行或者高速过冲的问题。机架主体采用标准工业铝型材拼接搭建，连接位置采用专用角件与螺栓锁紧，整体装配无需复杂焊接工序，后期维护时可快速拆解更换受损部件，降低运维成本。走线位置预留了专用的拖链安装槽，所有动力线、信号线均可内置在拖链内，随滑台移动时不会出现线缆拉扯、外露剐蹭的问题，提升设备长期运行的可靠性。末端安装面预留了标准的螺纹孔位，

　　可根据实际作业需求加装夹爪、吸盘、检测探头等不同执行元件，无需额外改制安装板，适配多类轻载作业场景的改造需求。Z轴行程设置满足常规工位的高度差需求，可适配不同高度的料架、工作台之间的转序动作，不会出现行程不足导致的取放件干涉问题。
