拓扑优化500磅载荷起重提升支架结构

　　在车间小件起重转运、轻型设备吊装定位、工装夹具举升调整这类常见的工业作业场景里，这类额定承载500磅的提升支架，是衔接起重执行端与被吊工件的核心受力构件，区别于大吨位起重设备的厚重支架结构，这类中小载荷的支架往往需要兼顾安装适配性、自身重量控制与长期交变载荷下的结构可靠性，避免出现应力集中导致的开裂、安装错位导致的受力偏载问题。从结构设计逻辑来看，这款支架采用了生成性设计结合拓扑优化的思路，没有沿用传统焊接支架的方管拼焊结构，而是在给定的安装边界、载荷工况约束下，通过算法迭代去除非受力区域的冗余材料，最终形成的变截面仿生筋络结构，既保证了核心受力路径上的材料连续分布，又大幅降低了支架自身的重量，相比同载荷等级的传统铸钢或焊接支架，

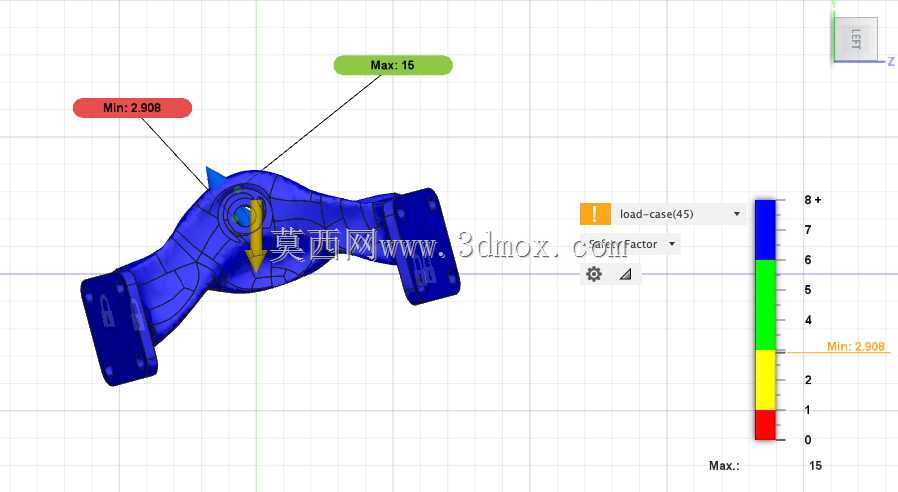

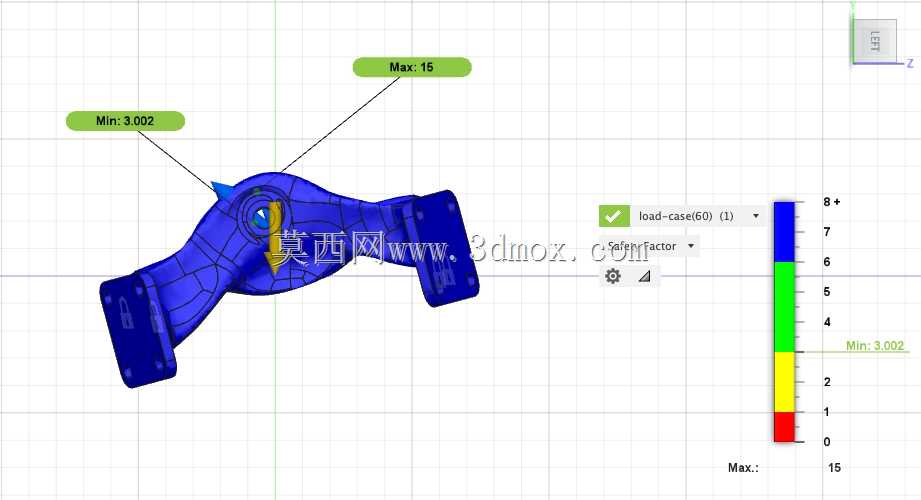

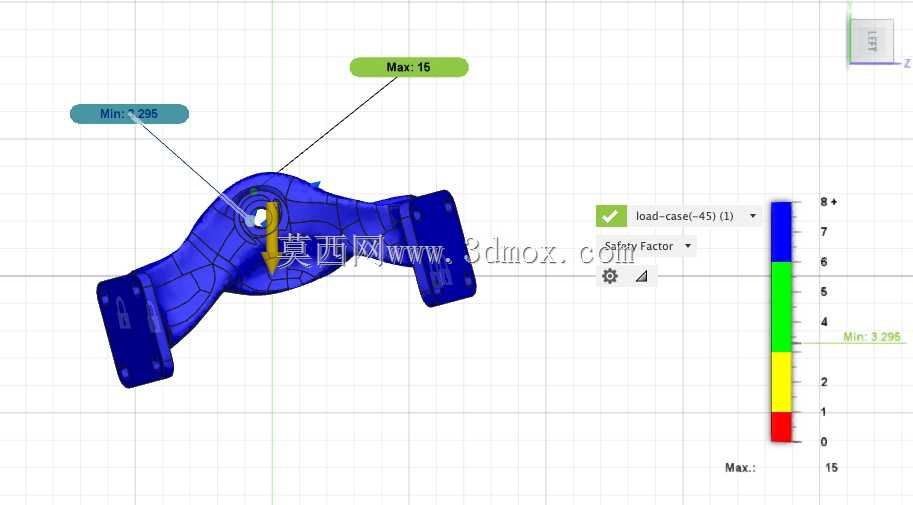

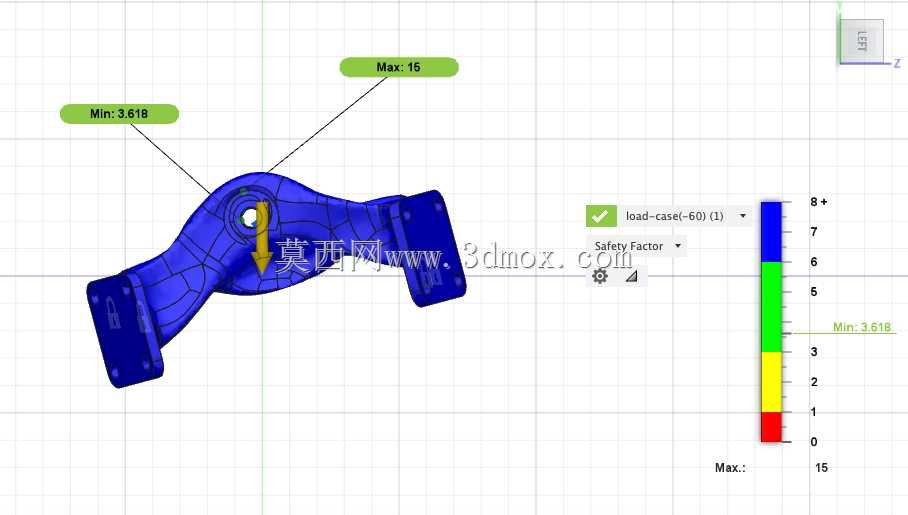

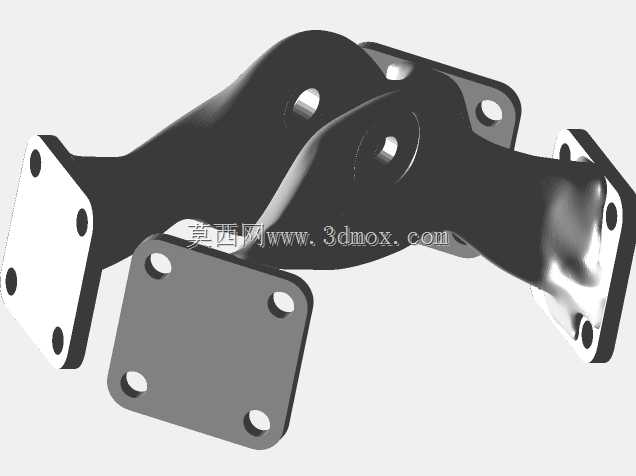

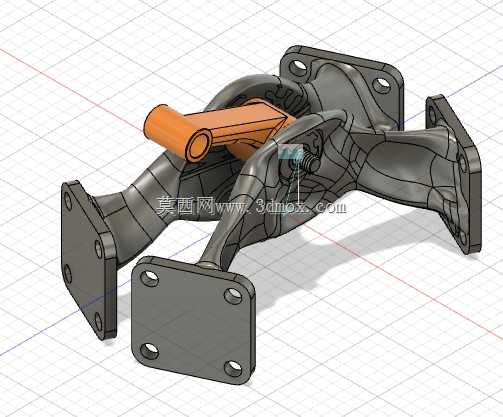

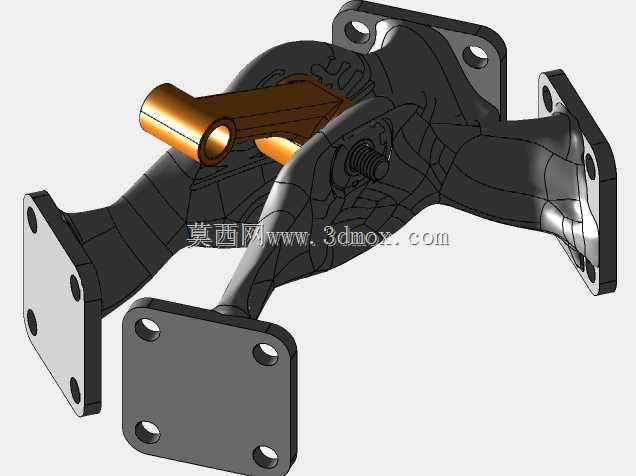

　　自重降低比例超过三成，不会给起重端带来额外的无效负载。支架的安装边界设计充分考虑了多场景适配需求，三个分布在不同方向的带孔法兰安装面，分别对应起重设备固定端、被吊工件连接端、辅助支撑定位端的安装需求，每个法兰面的安装孔位都做了沉头处理，保证螺栓安装后端面齐平，不会出现凸起干涉相邻部件的问题，法兰与主体结构的衔接位置做了大圆弧过渡，从根源上减少了直角衔接带来的应力集中问题，在长期承受起吊瞬间的冲击载荷时，不会在衔接位置出现应力超限的情况。支架中部的铜套衬套安装位，是配合提升销轴的转动配合结构，衬套与主体结构采用过盈配合装配，避免销轴反复转动时磨损主体结构的安装孔，后期维护仅需更换衬套即可，无需整体更换支架，

　　大幅降低了全生命周期的使用成本。主体结构的受力路径从三个法兰安装面出发，沿着筋条结构汇聚到中部的销轴承载位置，所有筋条的走向都与载荷传递方向保持一致，没有出现多余的结构弯折导致的受力损耗，表面的网格状肌理是拓扑优化过程中自然形成的结构形态，在实际生产中可以采用铸造或者金属3D打印的方式成型，不需要额外做复杂的机加工序，仅需要对法兰安装面、衬套安装孔做精加工即可满足装配精度要求。在实际选型使用时，需要注意核对三个法兰面的安装孔距与配套设备的接口尺寸匹配性，确保安装后支架的受力方向与设计工况保持一致，避免侧向载荷超出设计阈值导致结构失效，同时在首次承载时需要检查各连接螺栓的预紧力，确认衬套转动顺畅无卡滞，才能投入长期使用。
