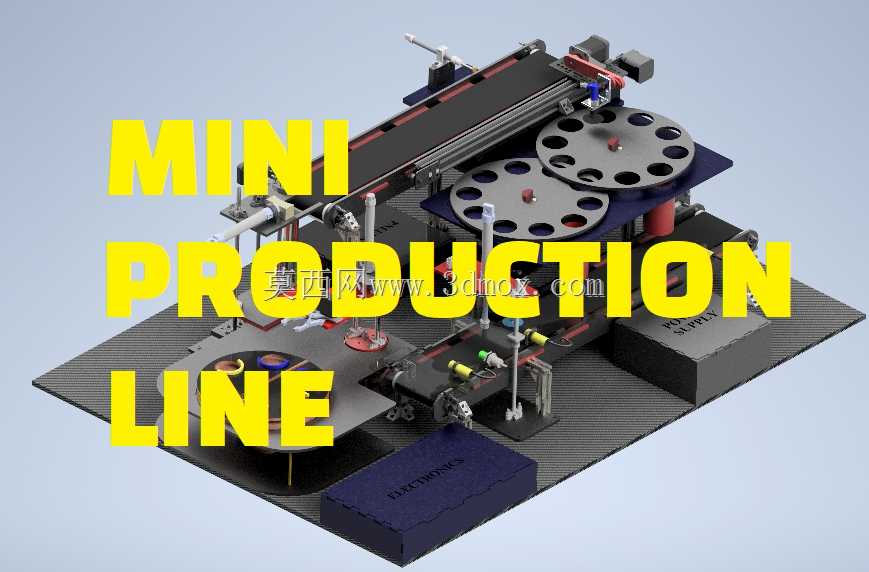

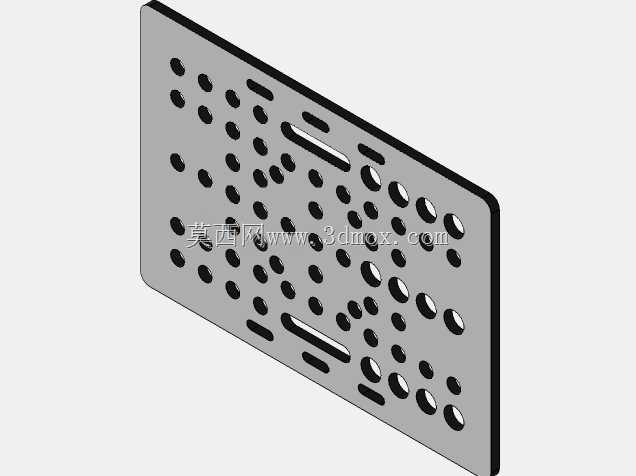

集成传感功能的小型生产线安装基板结构

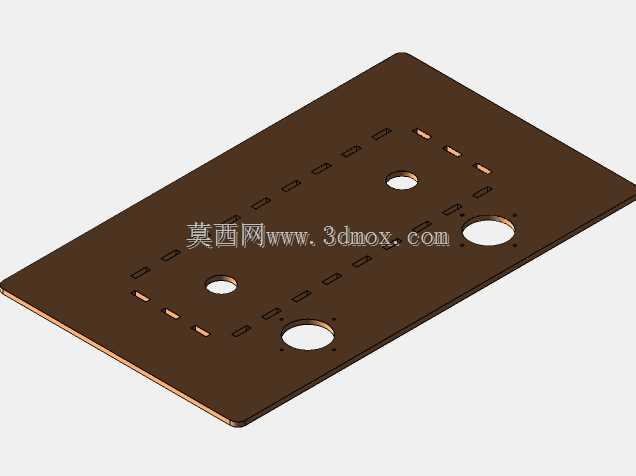

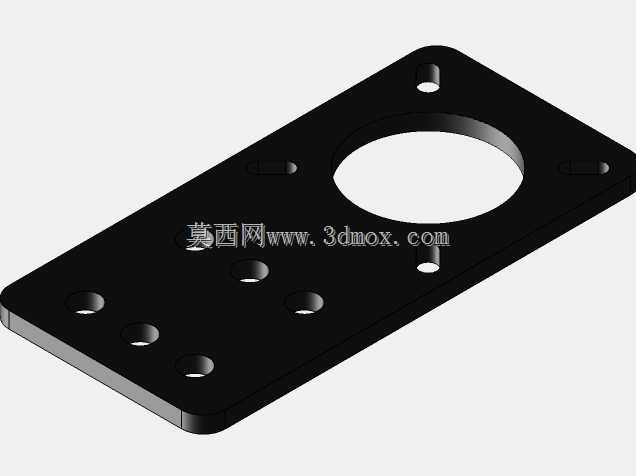

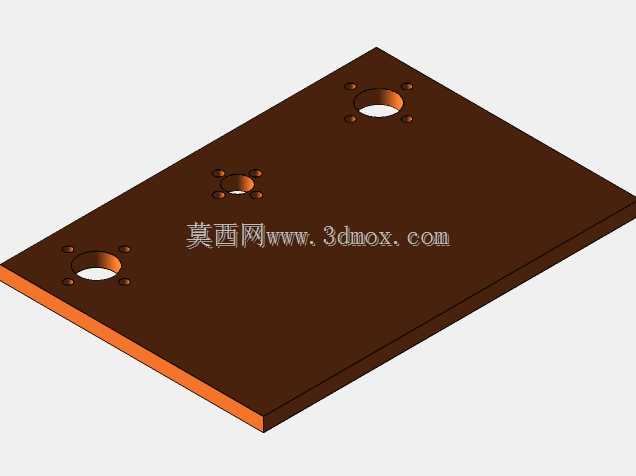

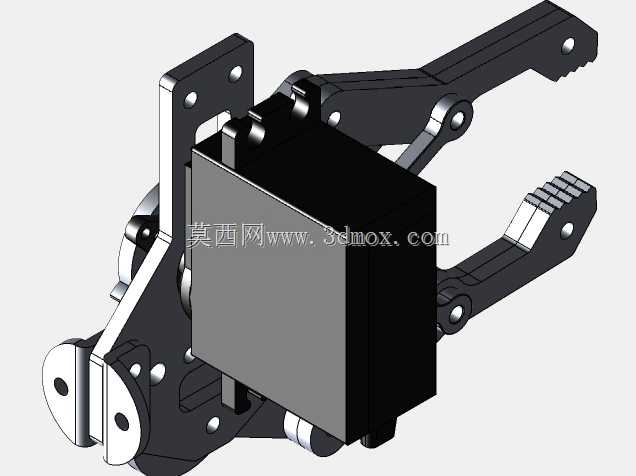

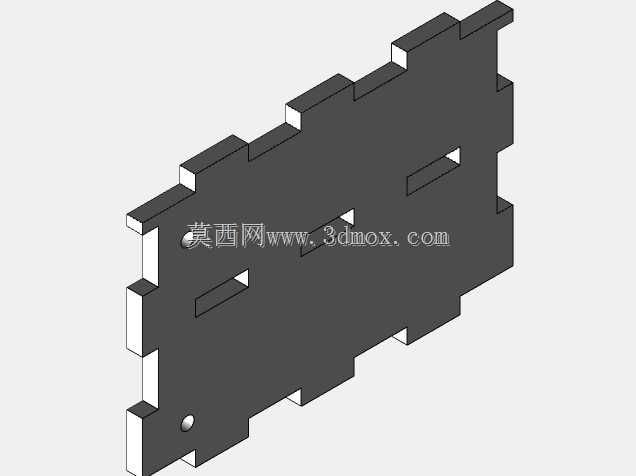

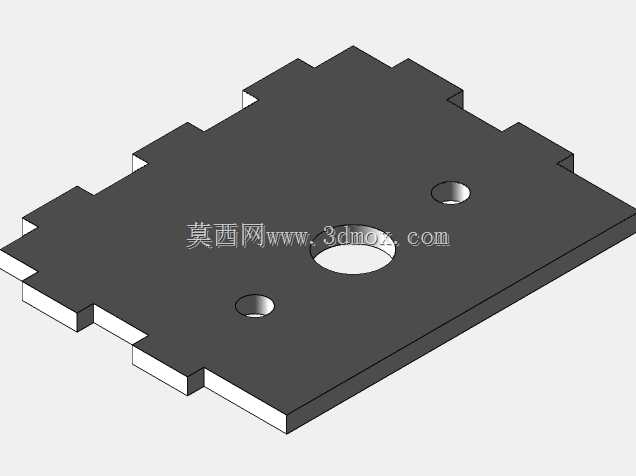

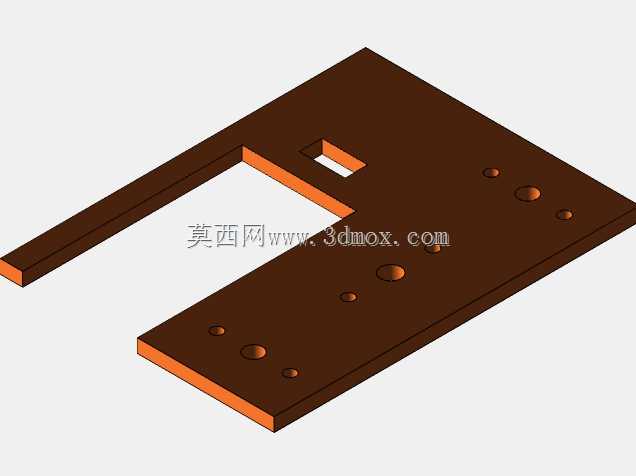

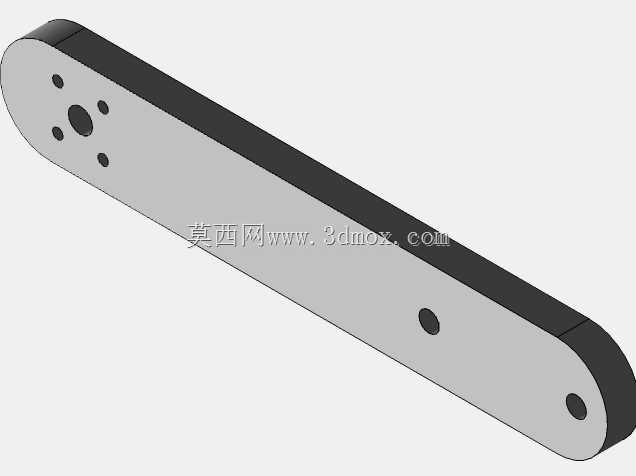

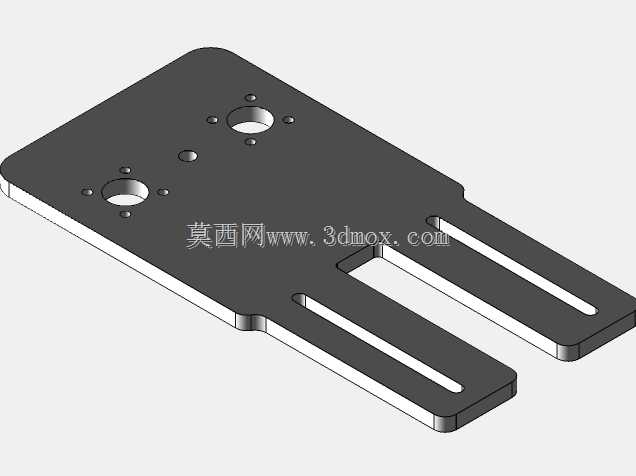

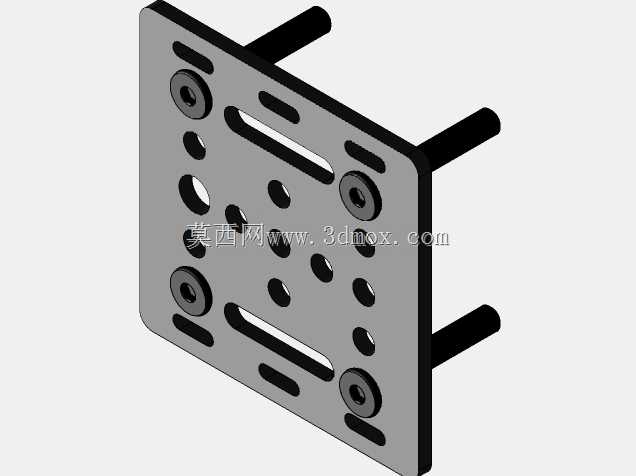

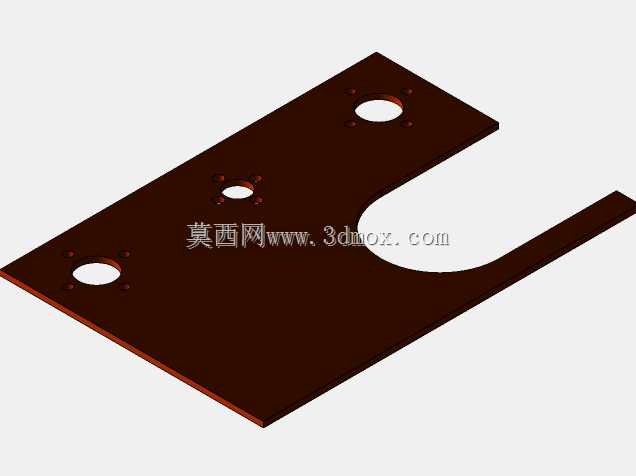

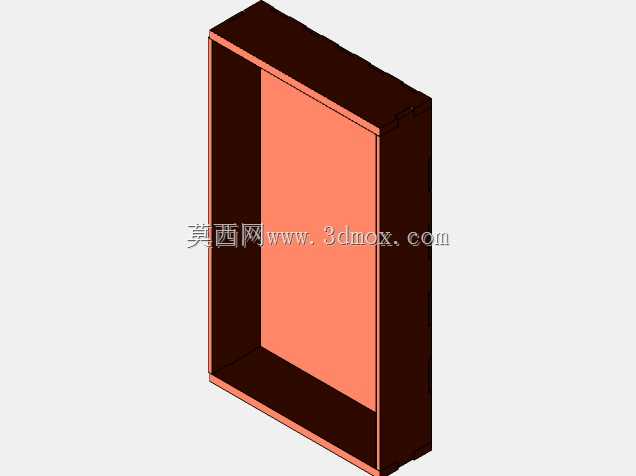

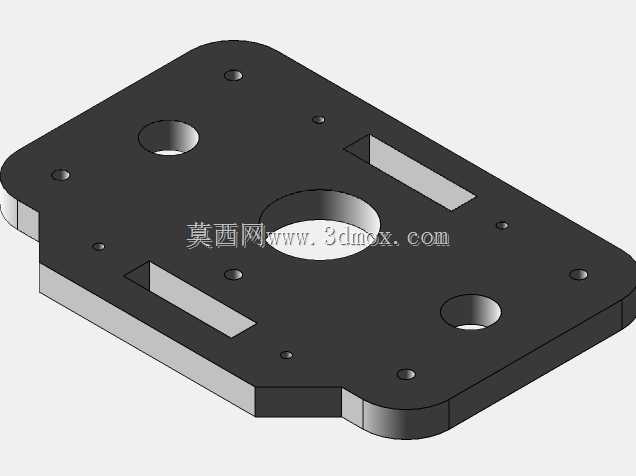

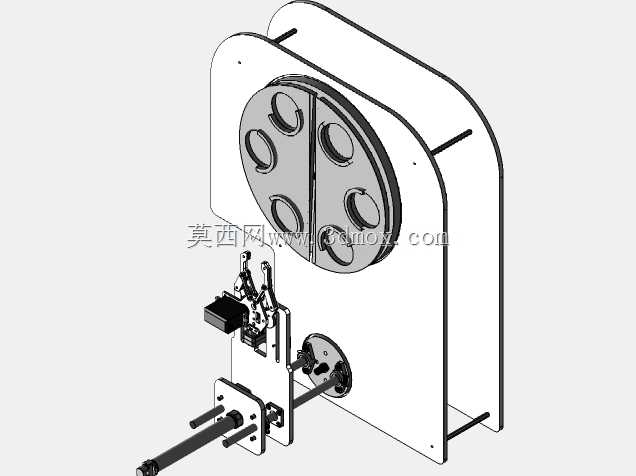

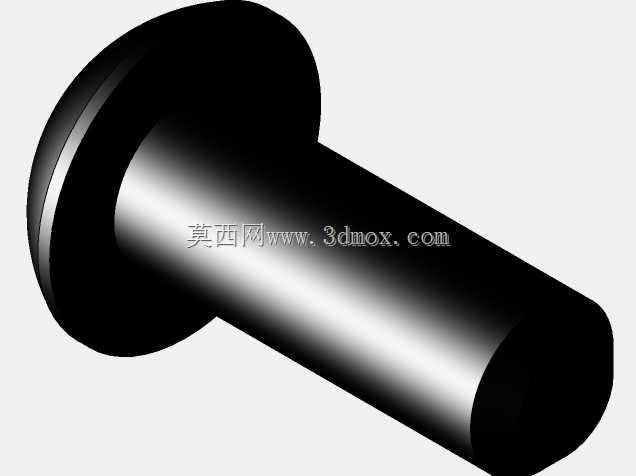

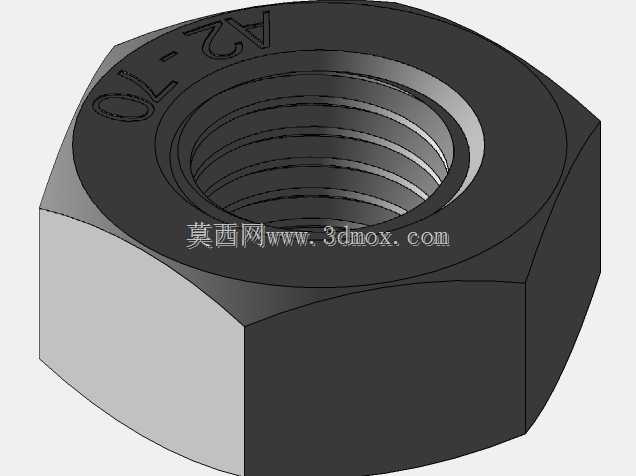

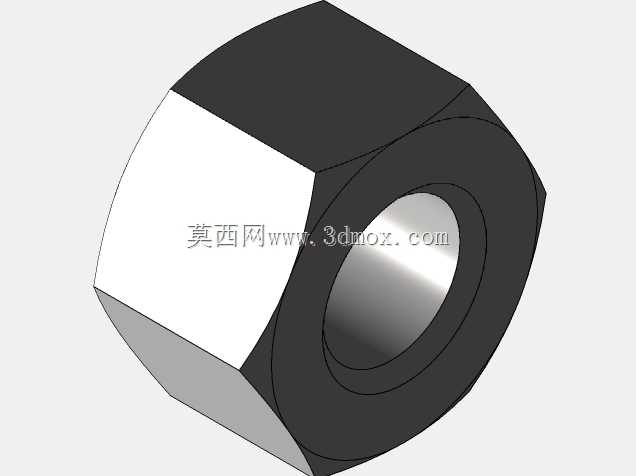

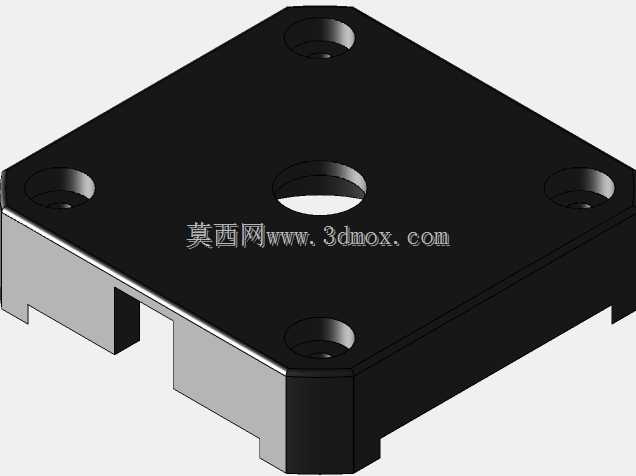

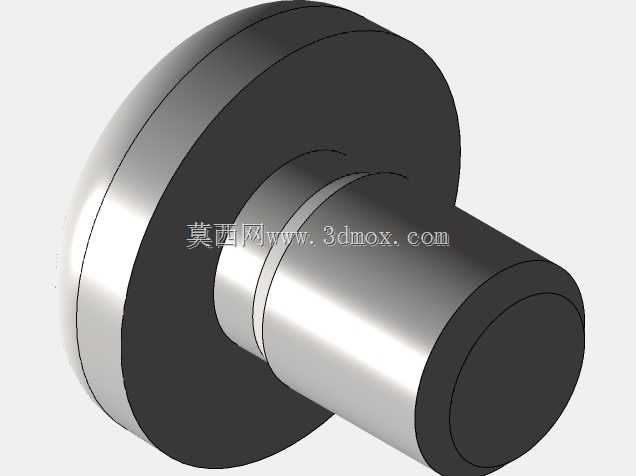

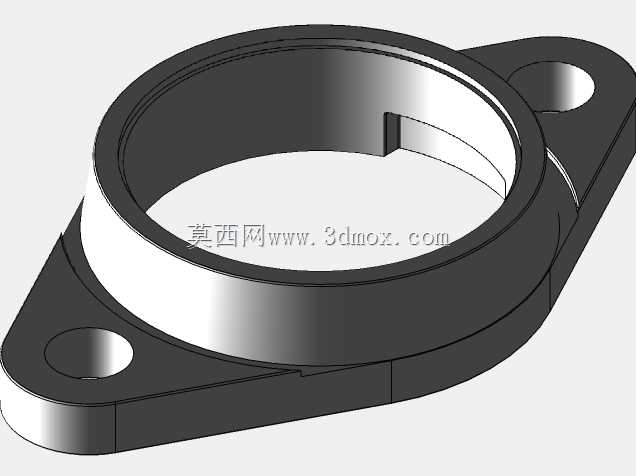

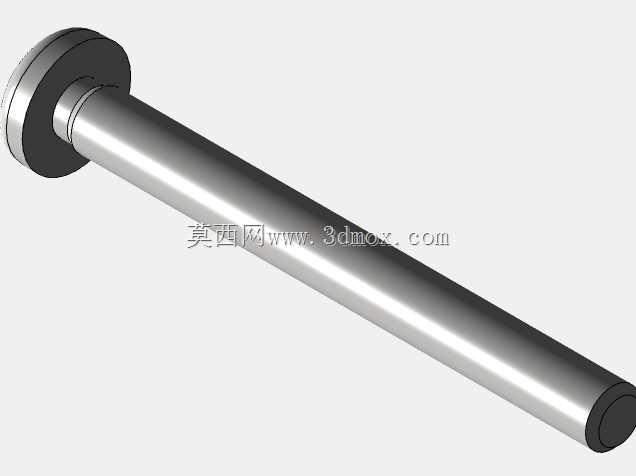

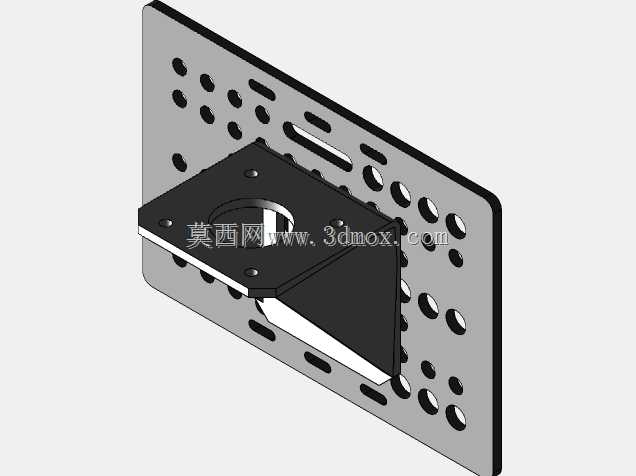

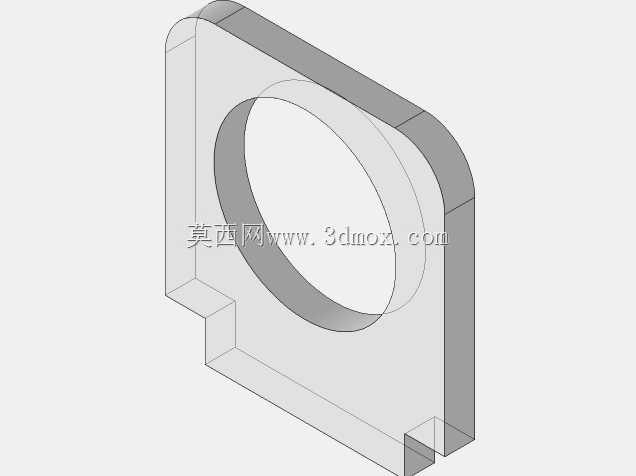

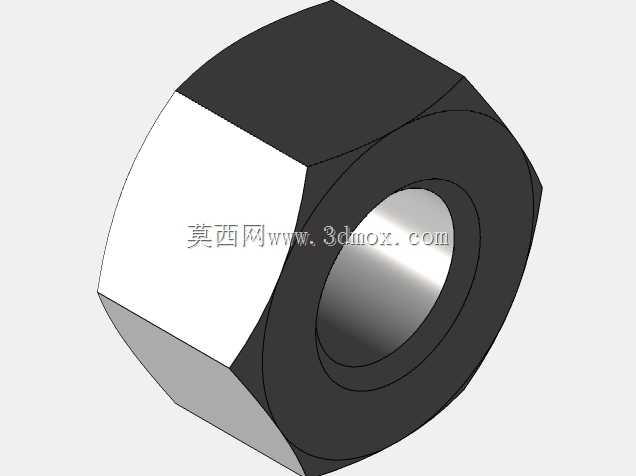

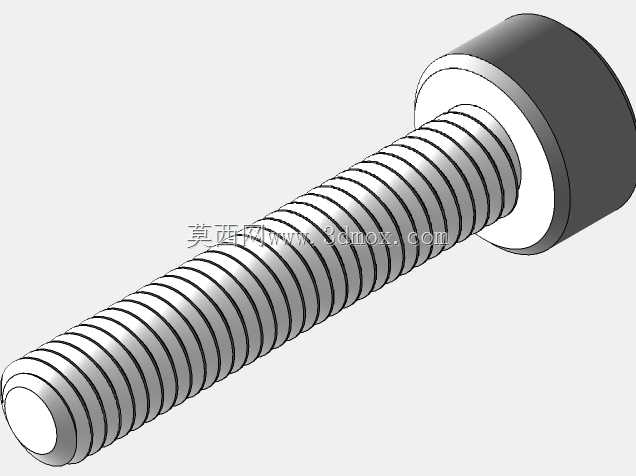

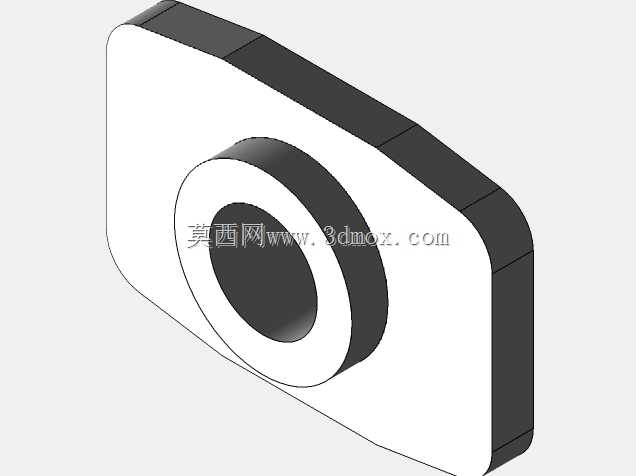

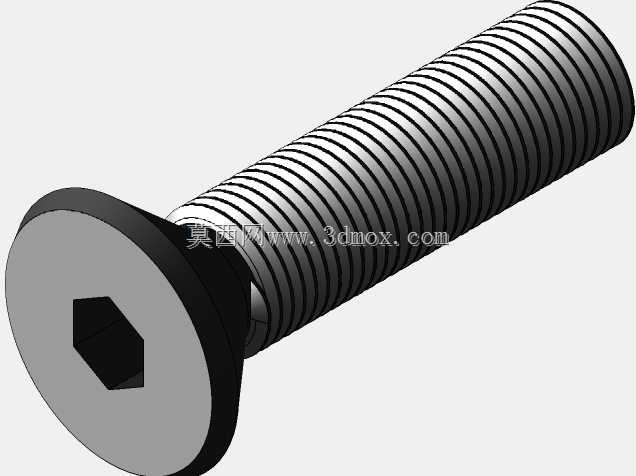

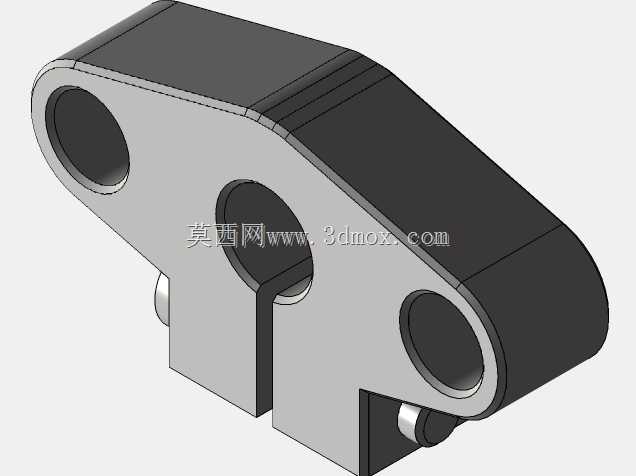

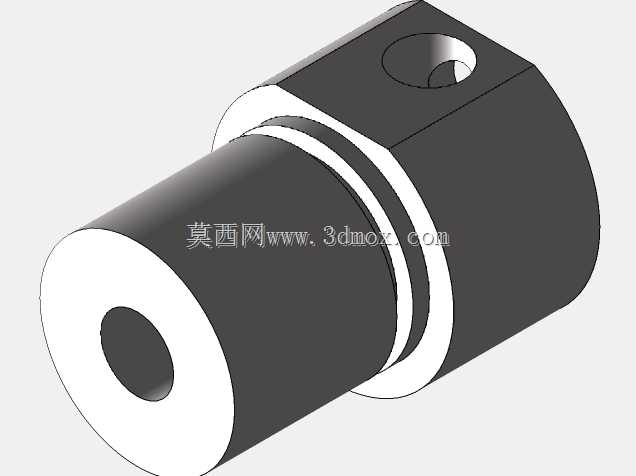

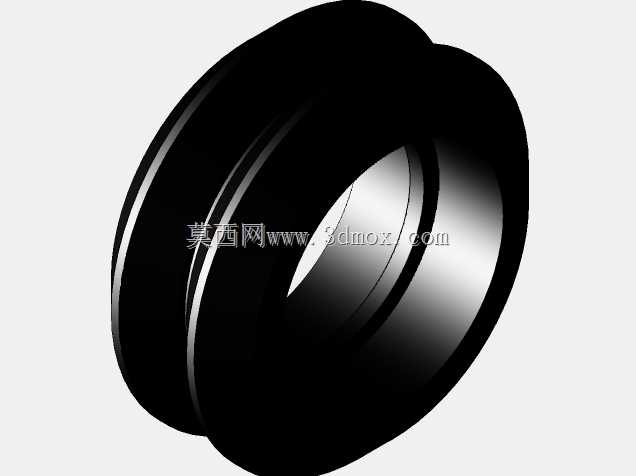

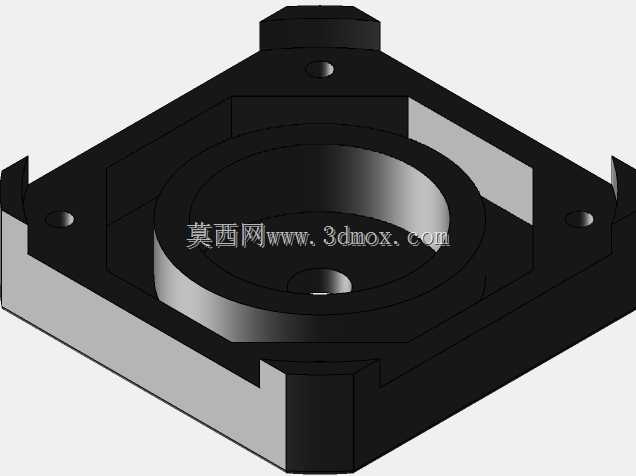

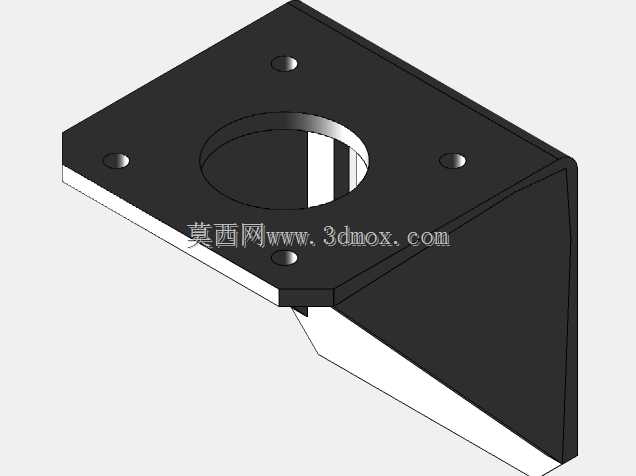

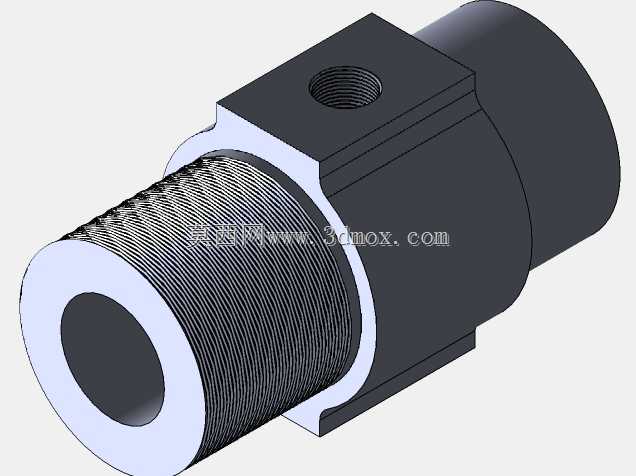

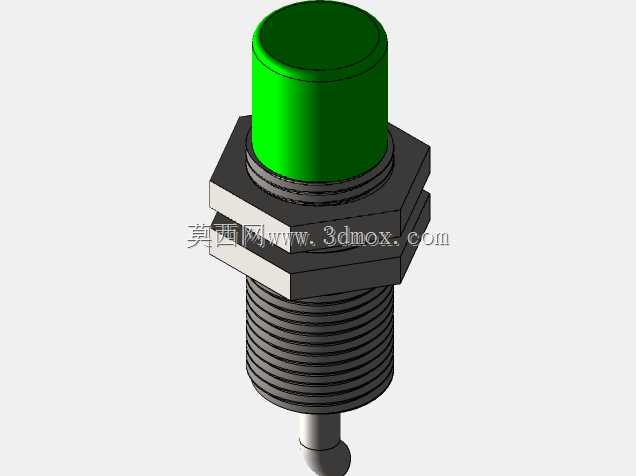

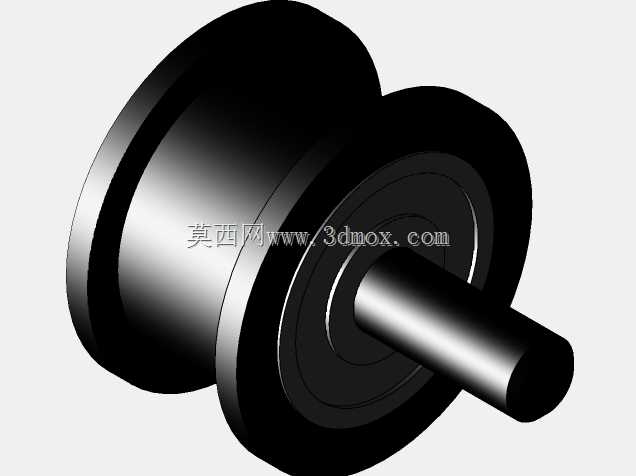

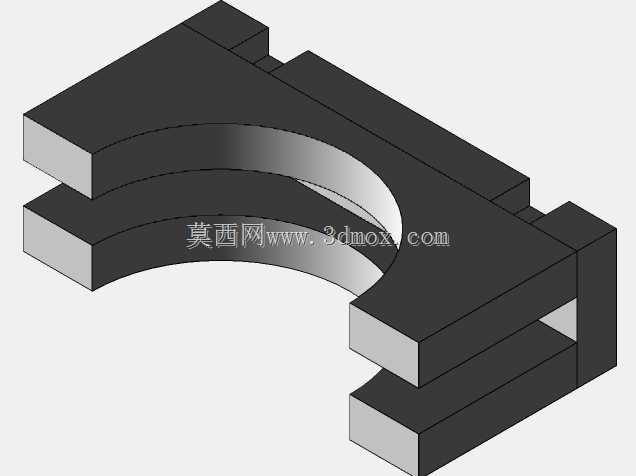

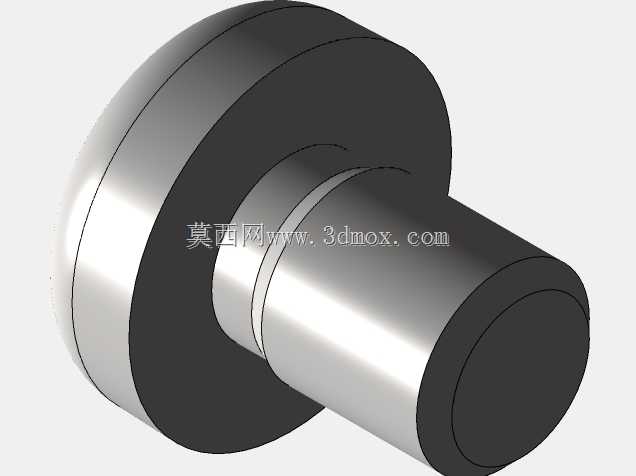

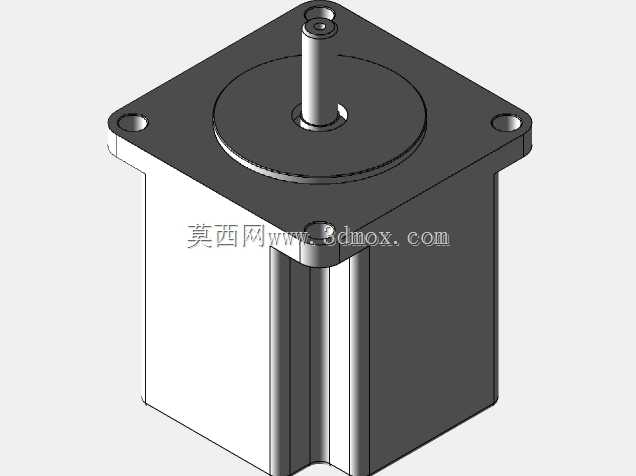

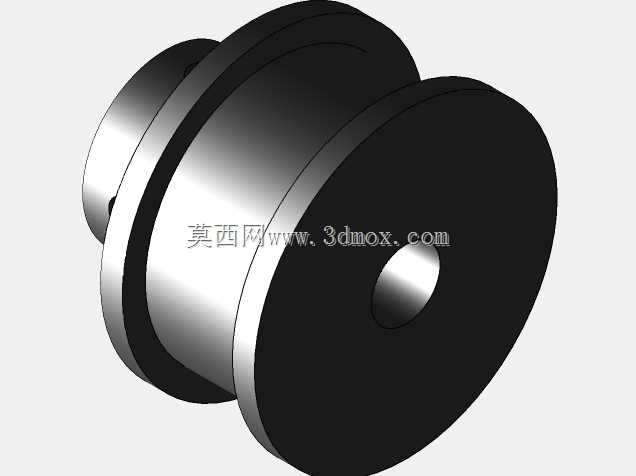

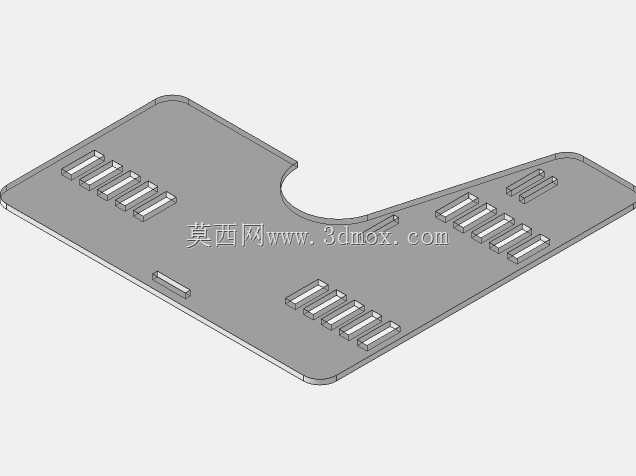

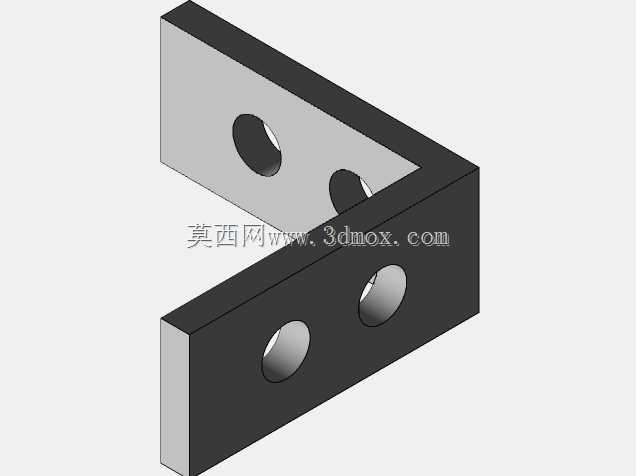

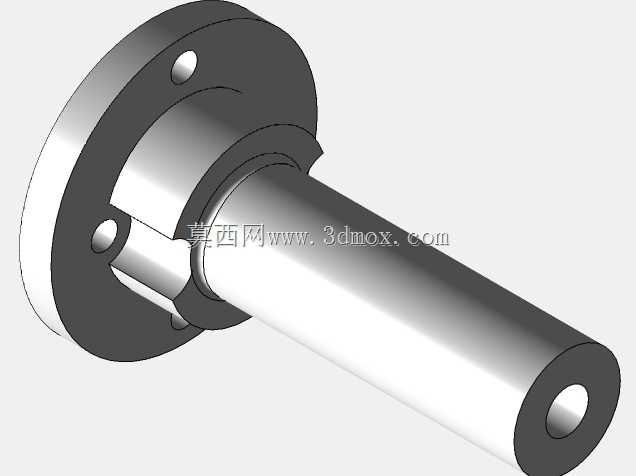

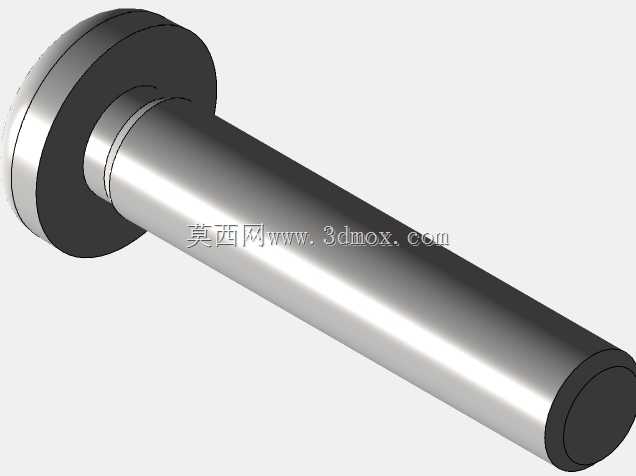

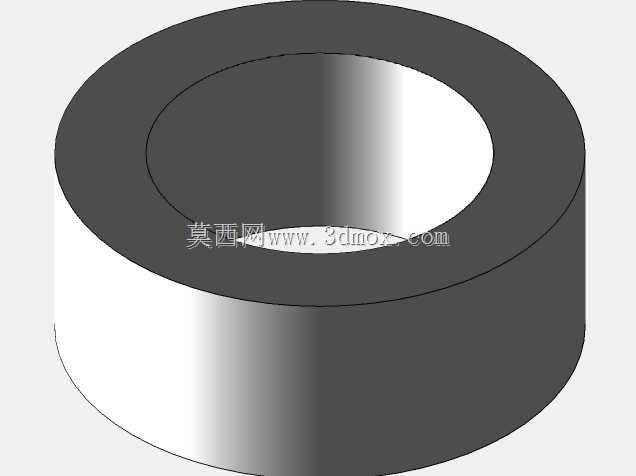

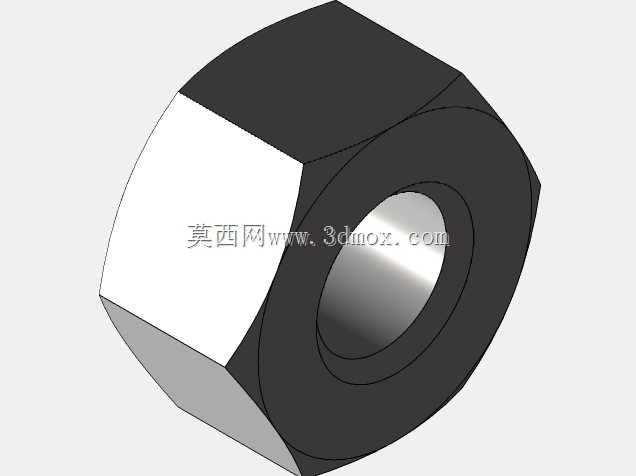

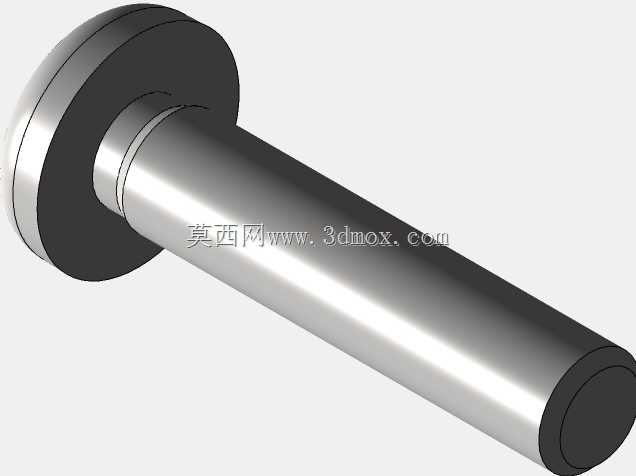

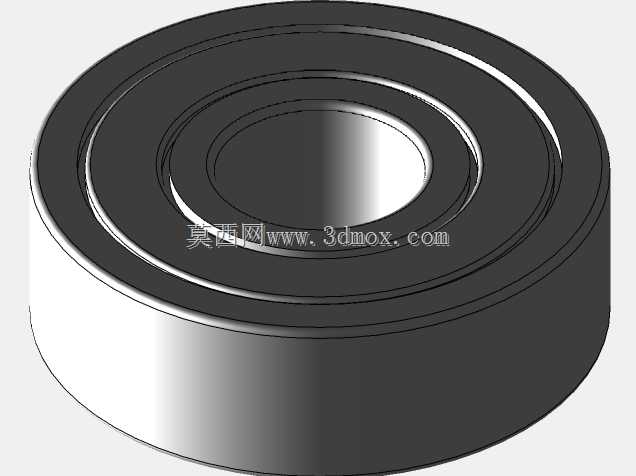

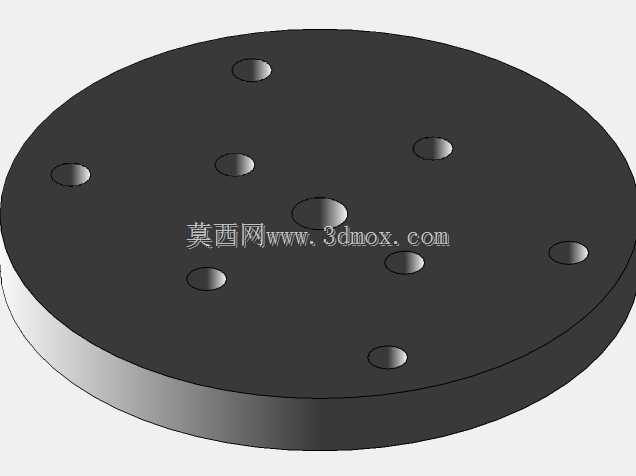

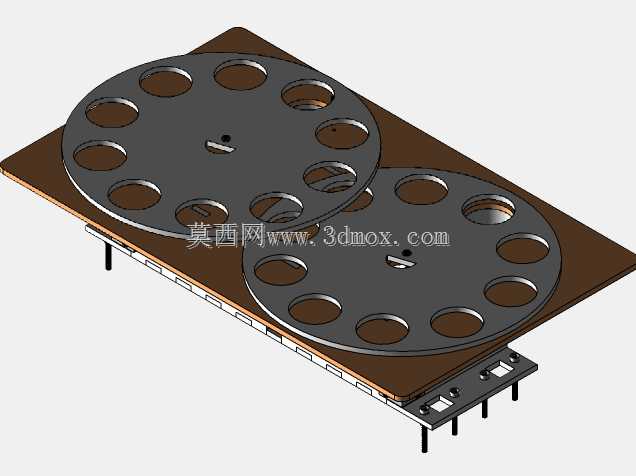

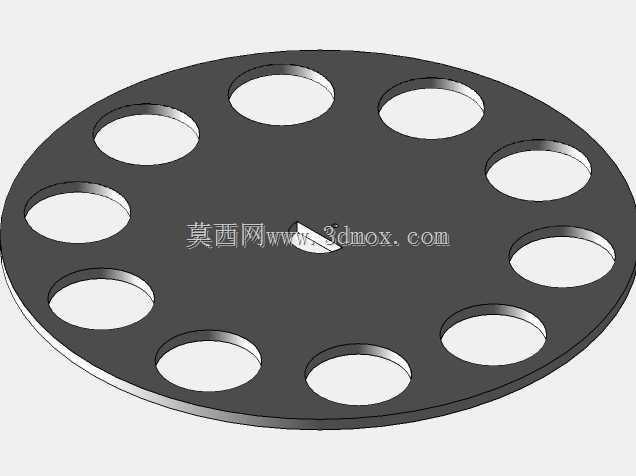

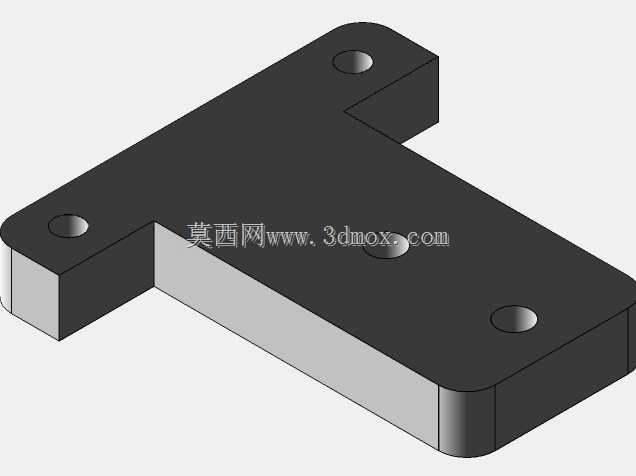

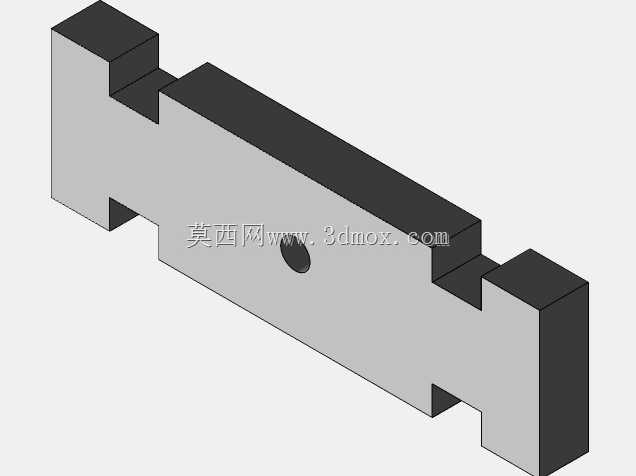

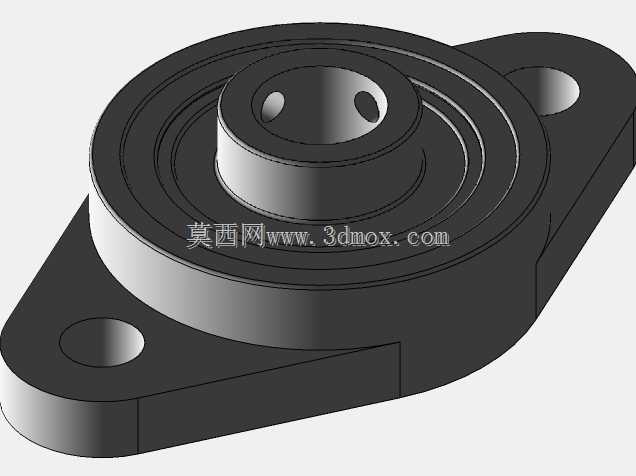

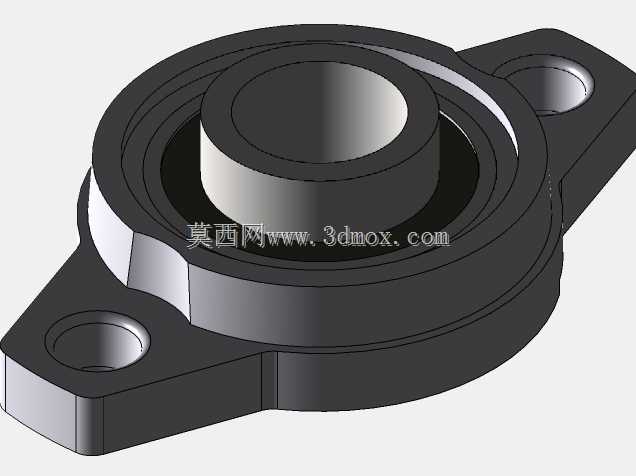

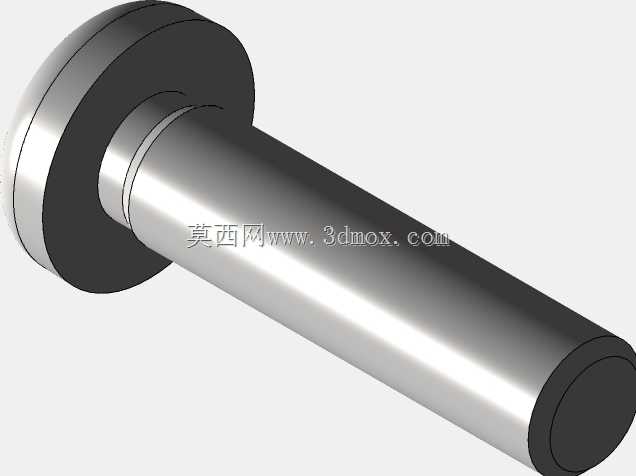

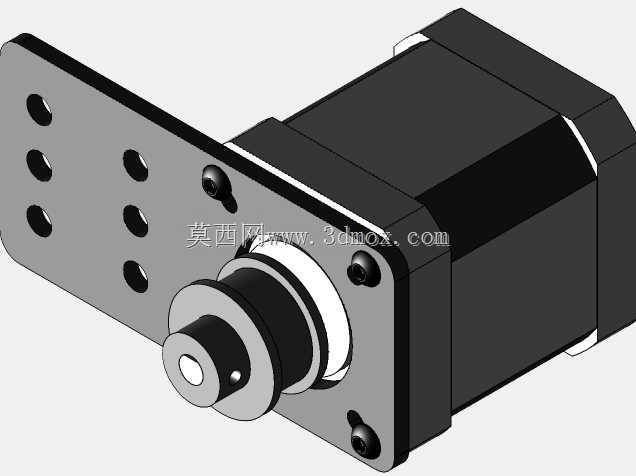

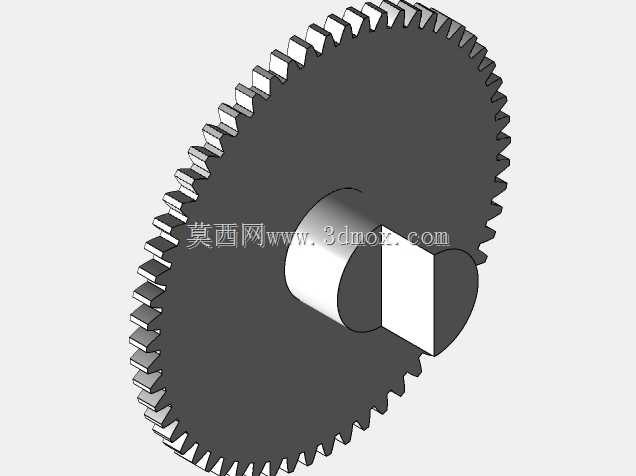

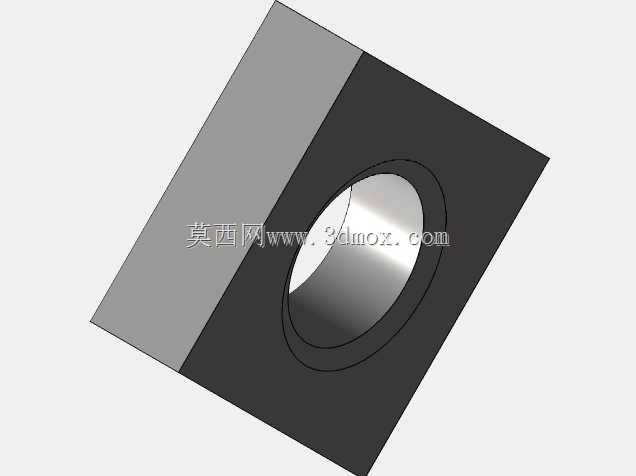

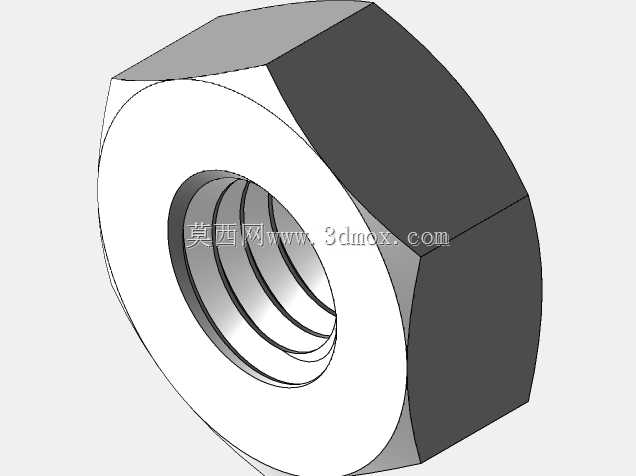

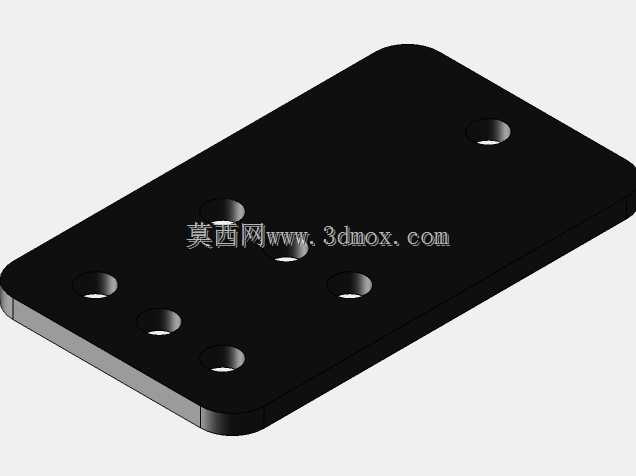

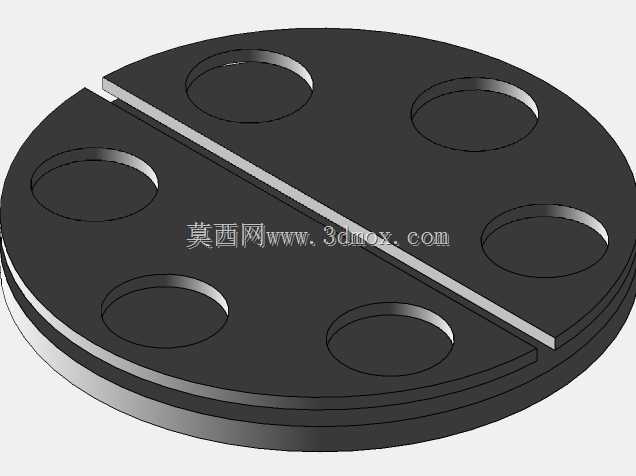

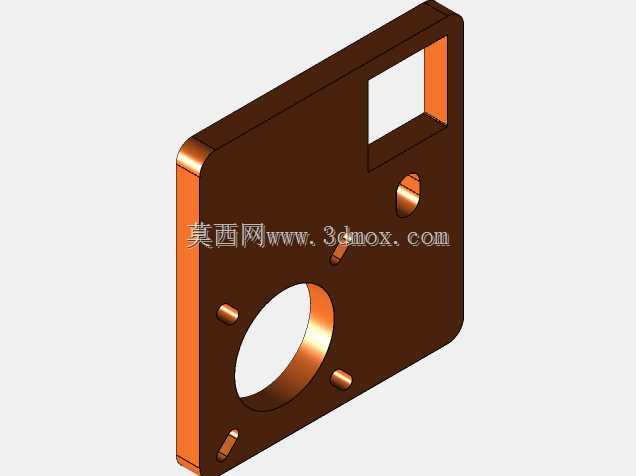

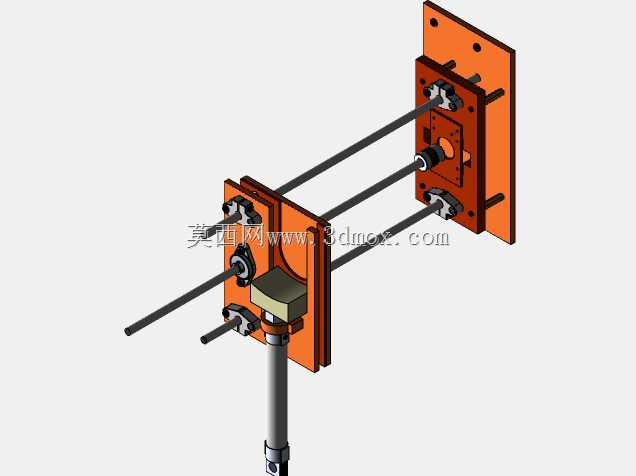

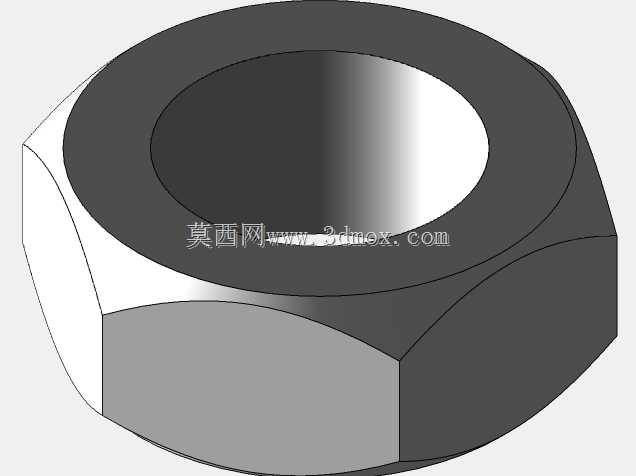

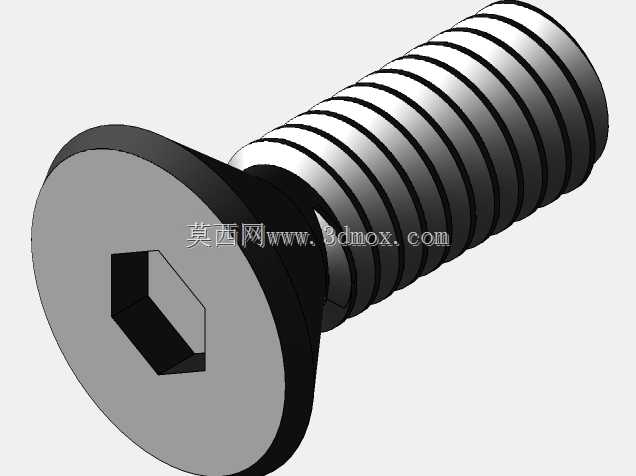

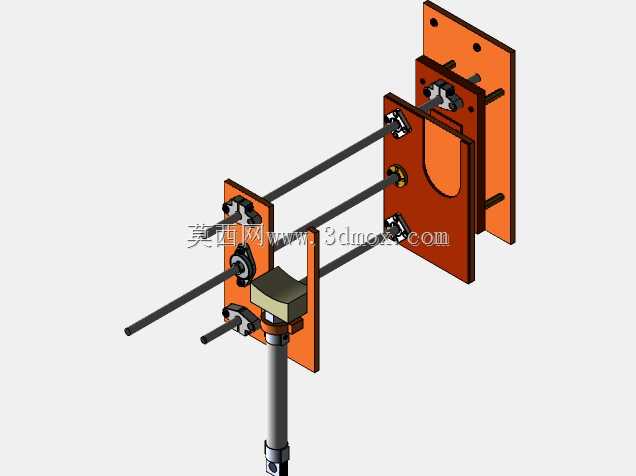

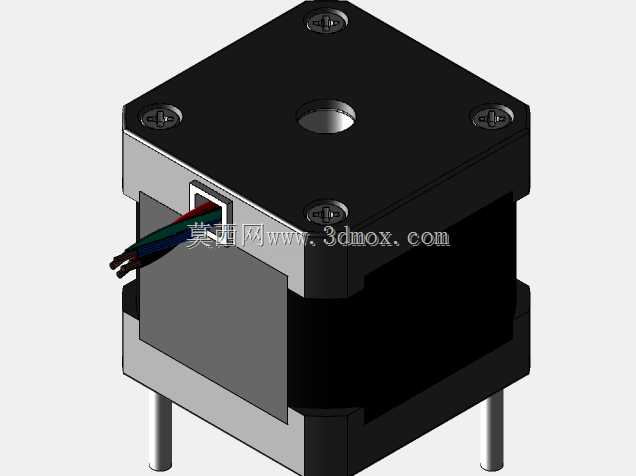

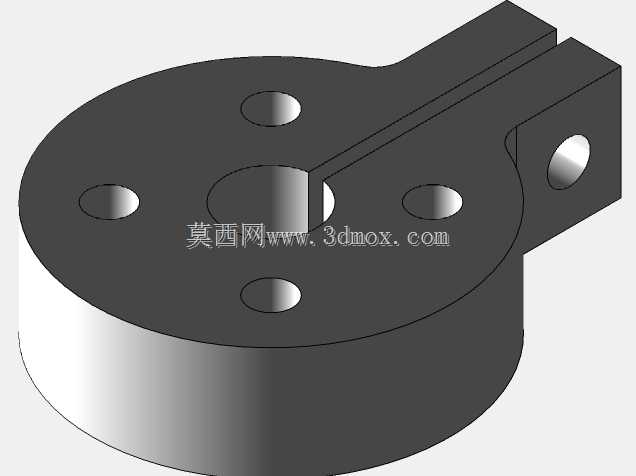

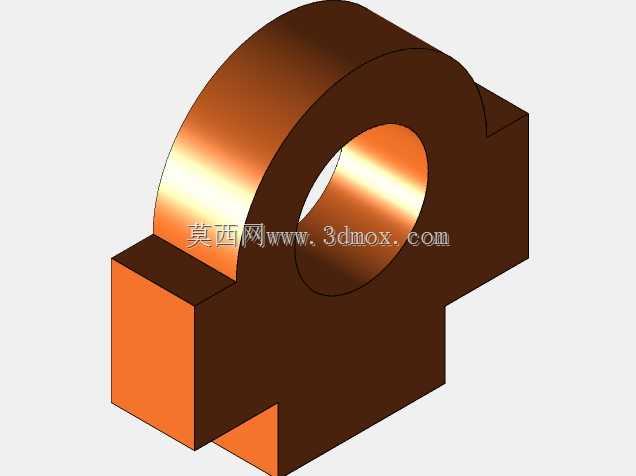

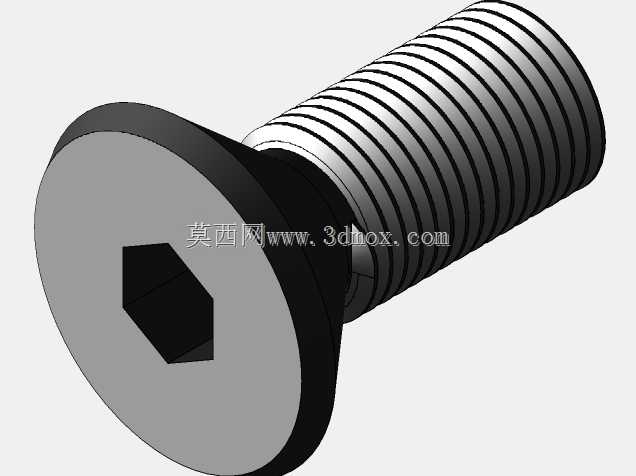

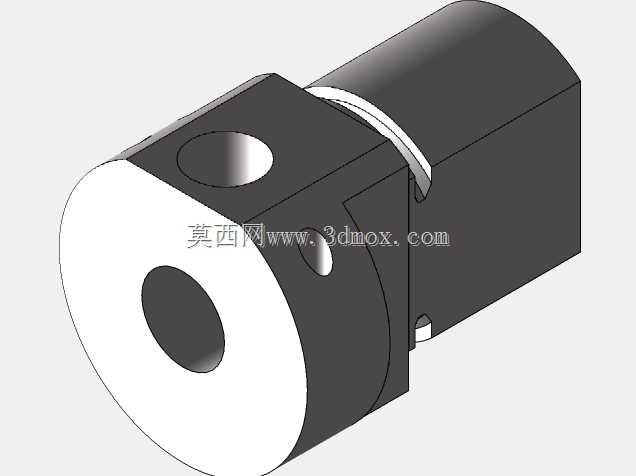

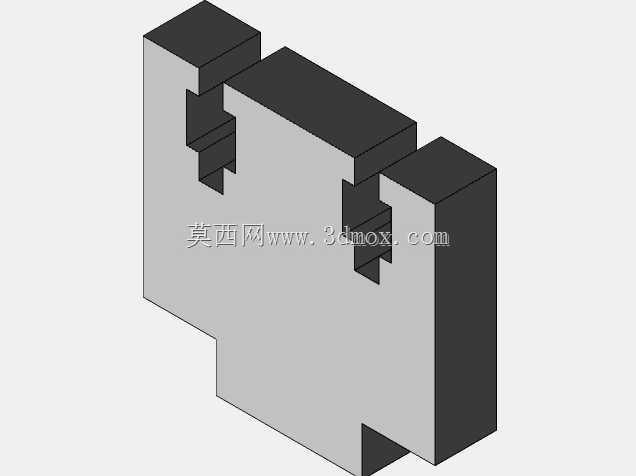

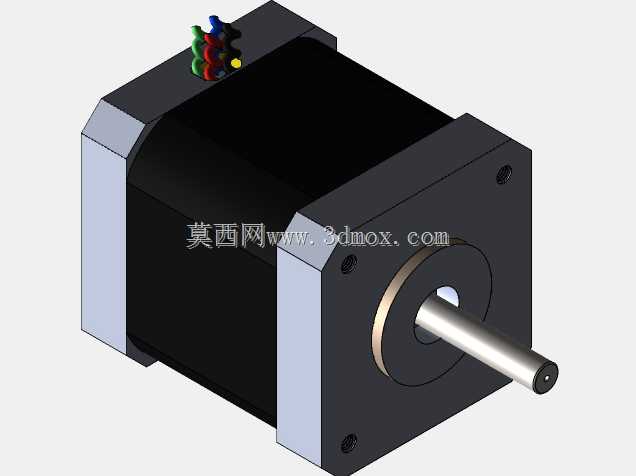

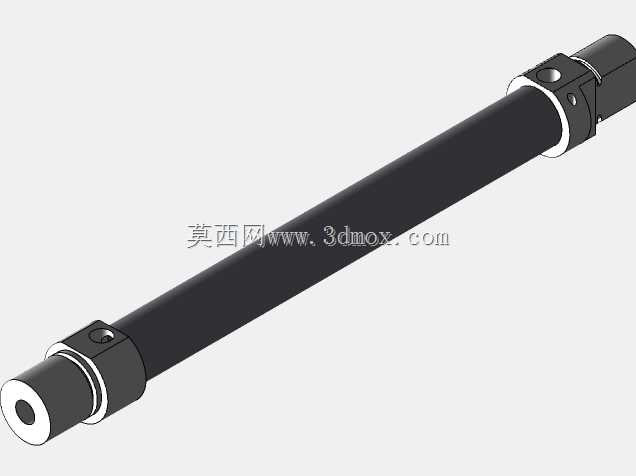

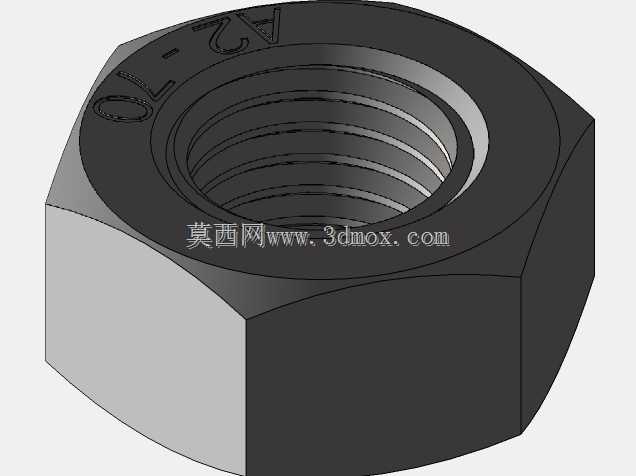

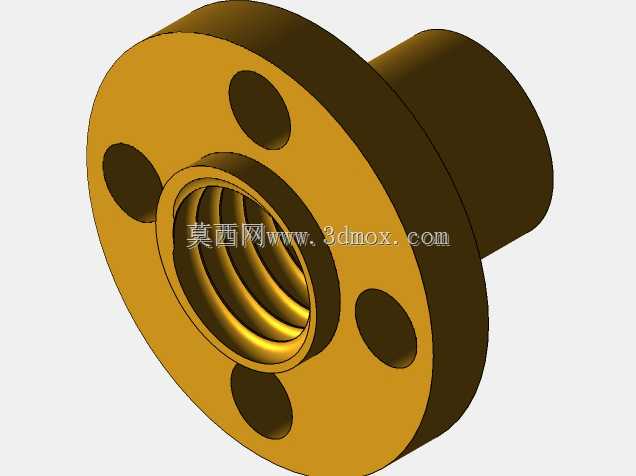

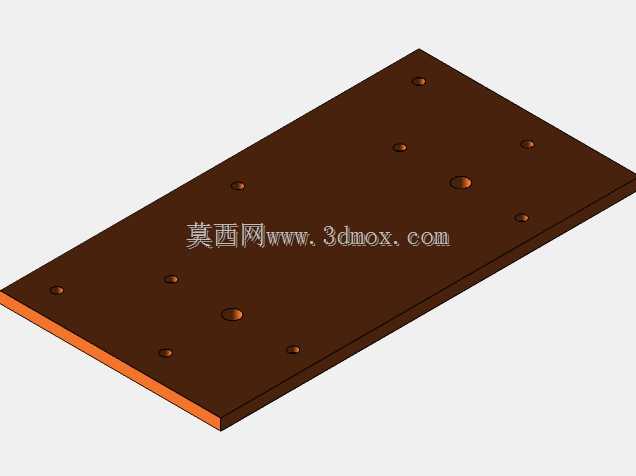

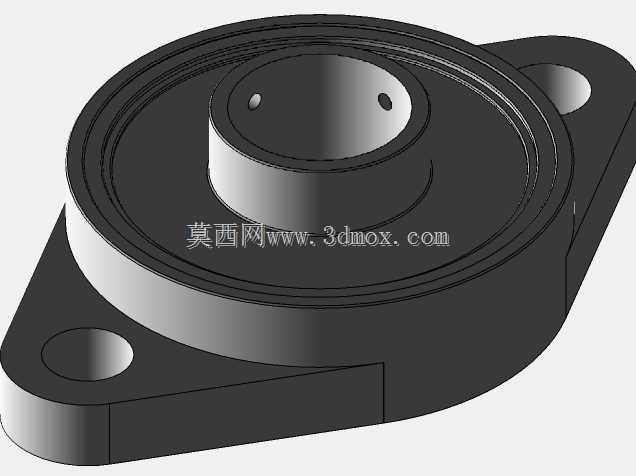

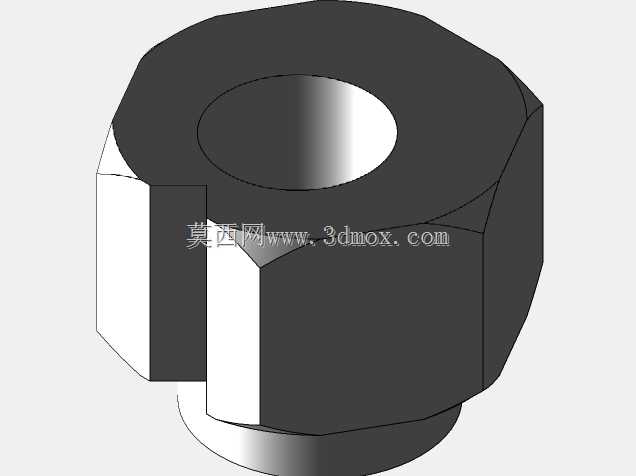

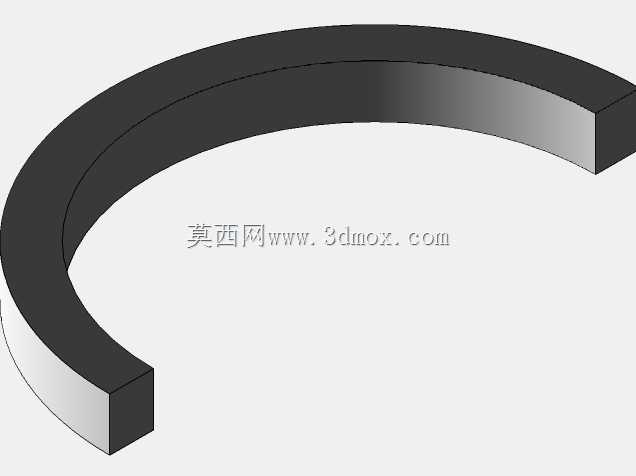

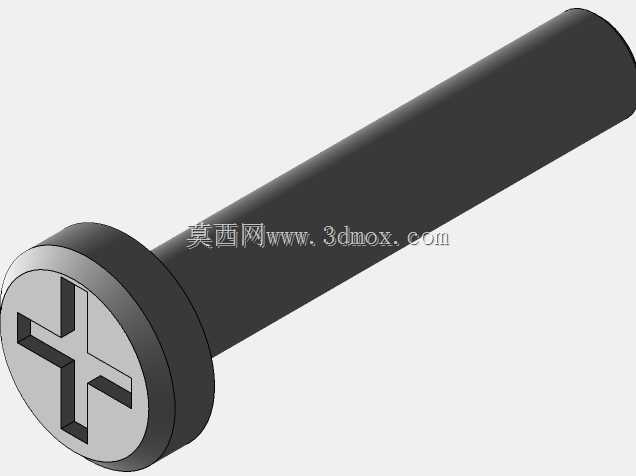

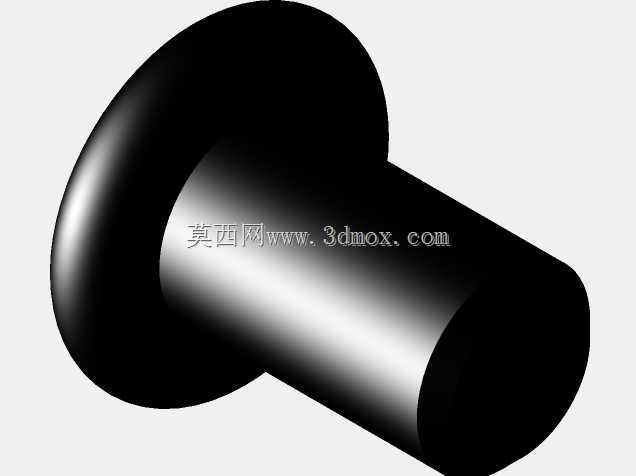

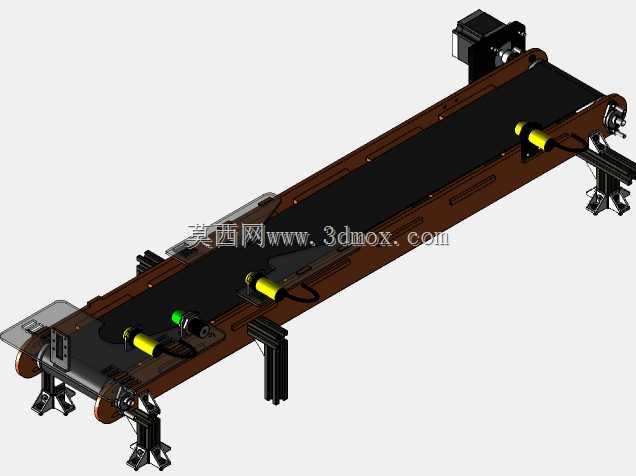

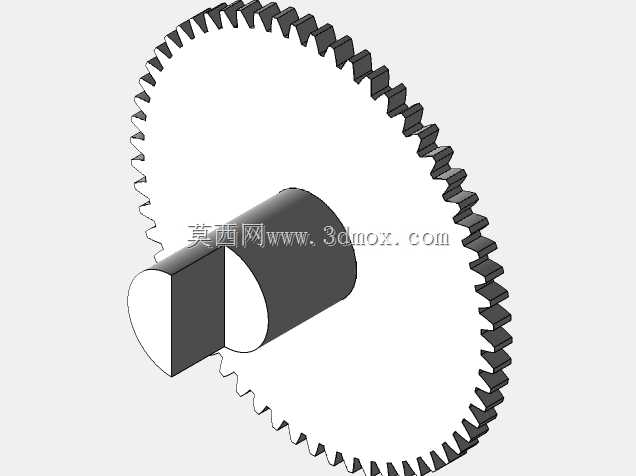

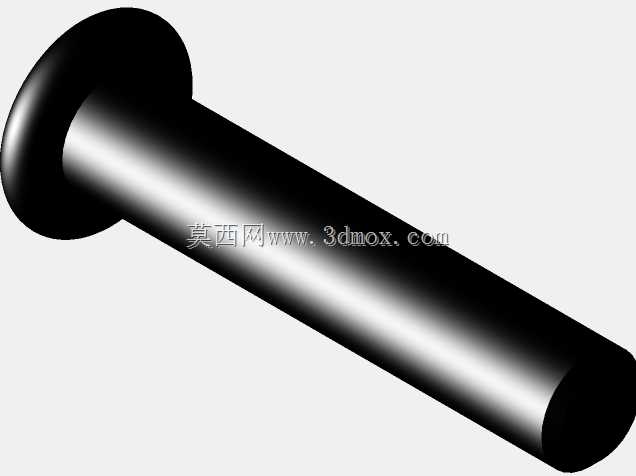

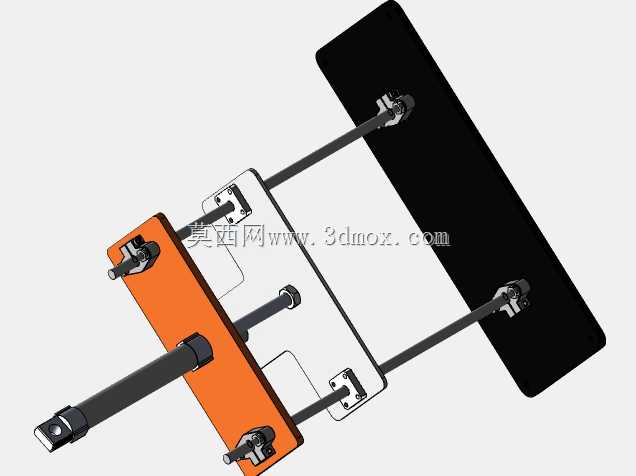

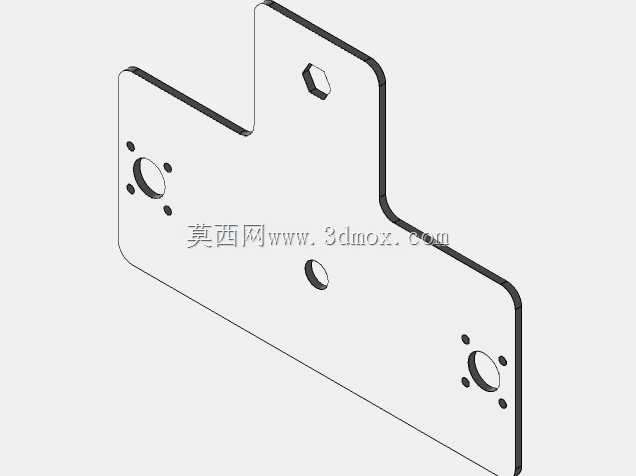

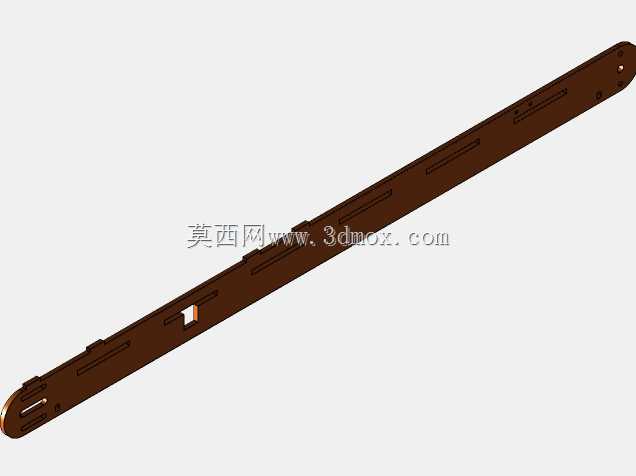

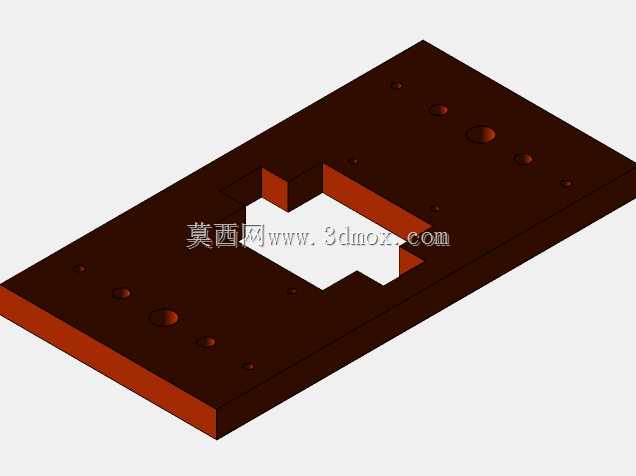

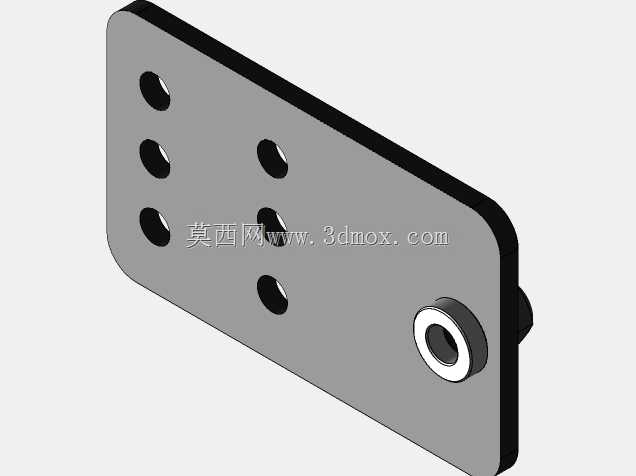

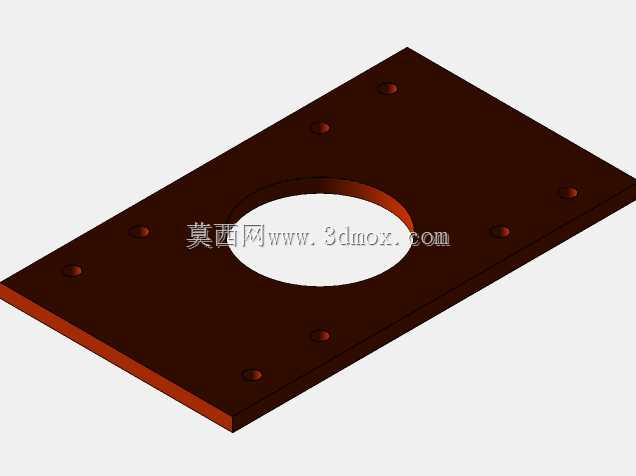

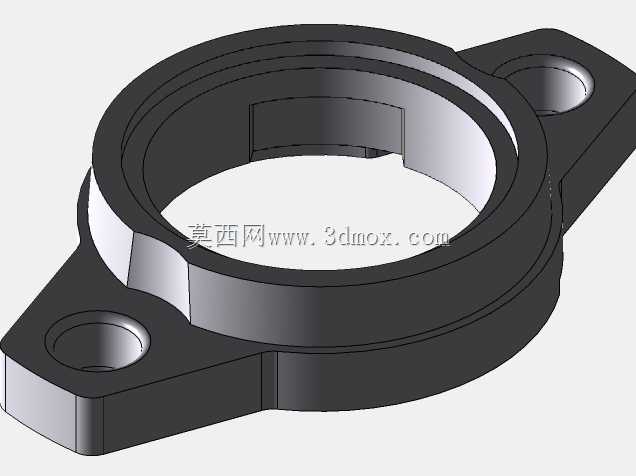

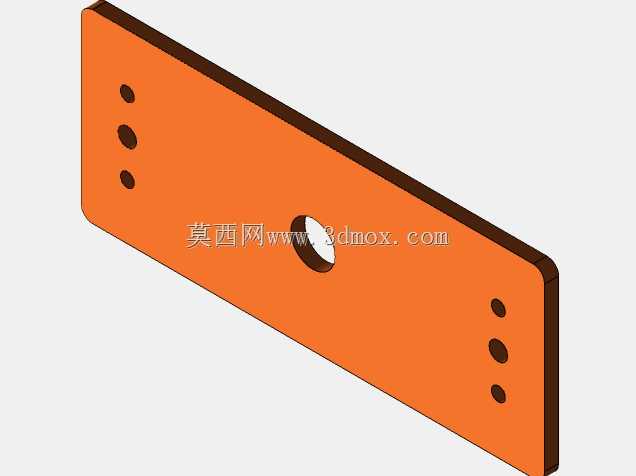

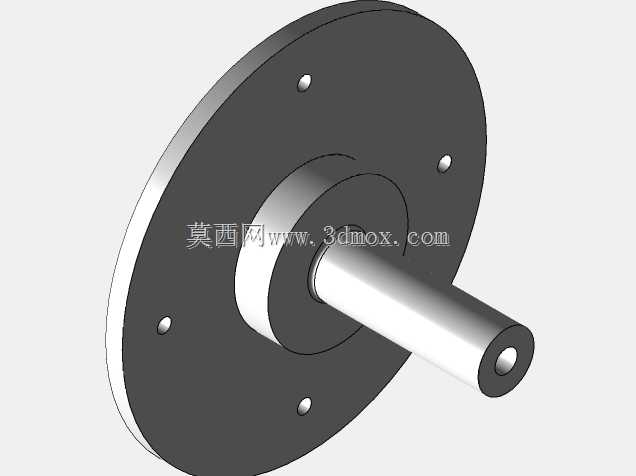

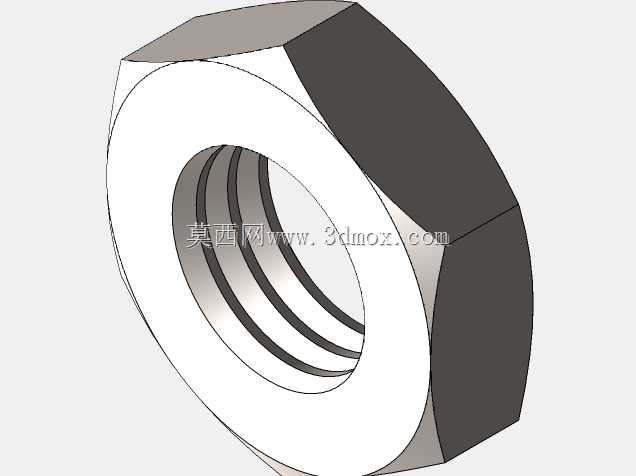

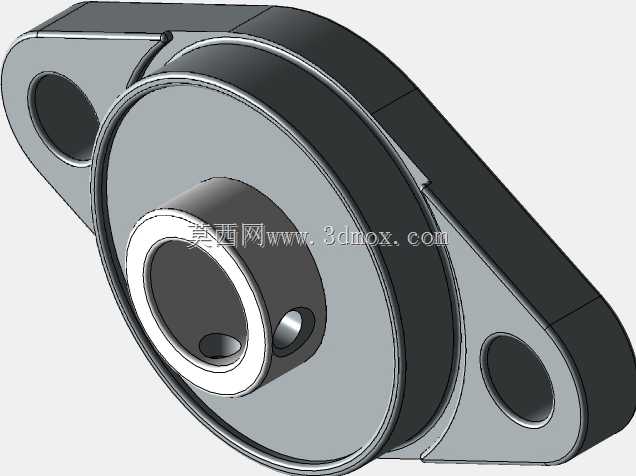

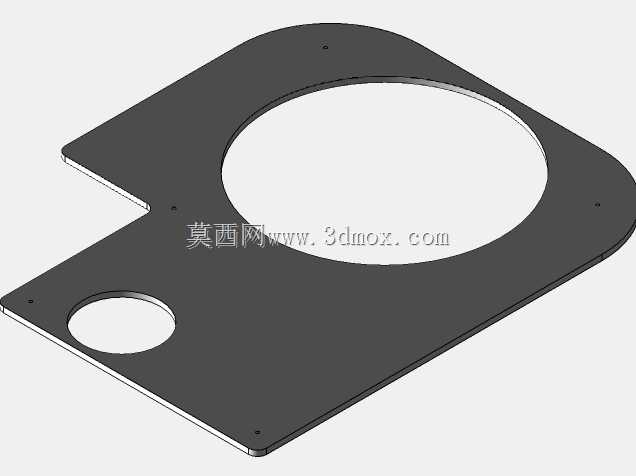

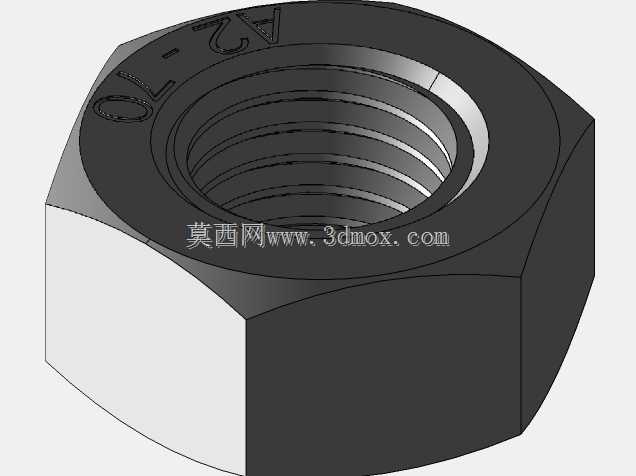

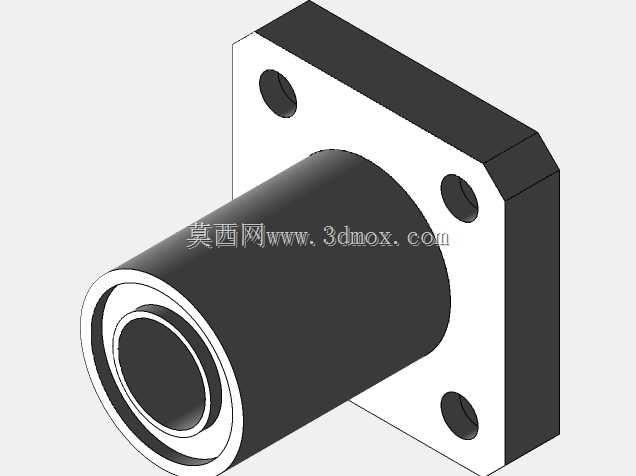

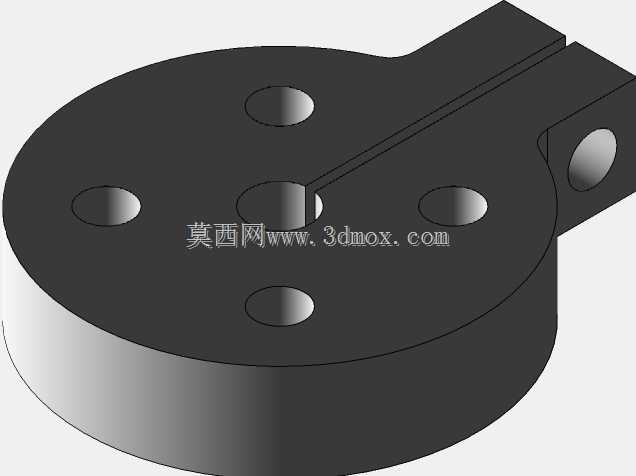

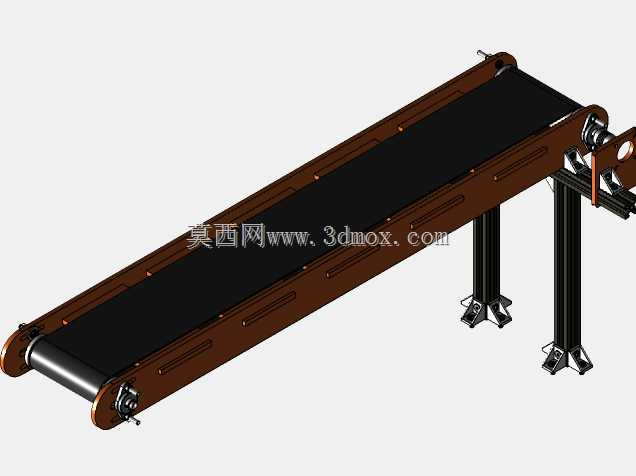

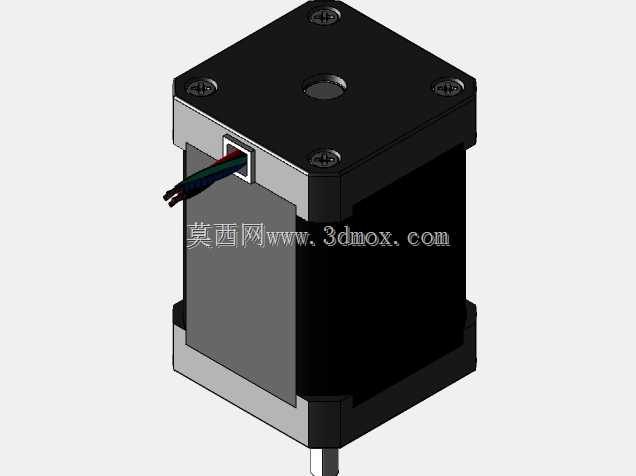

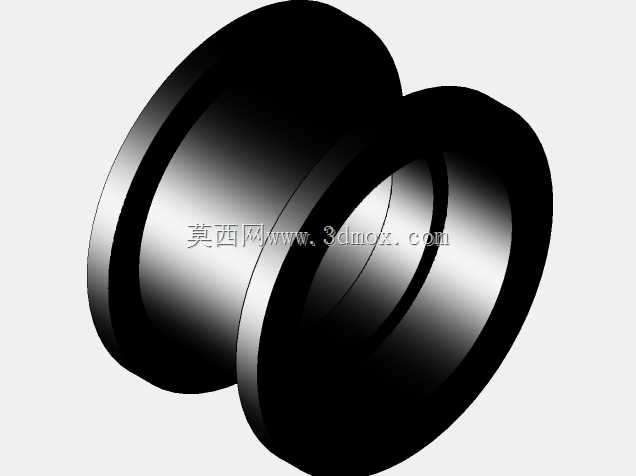

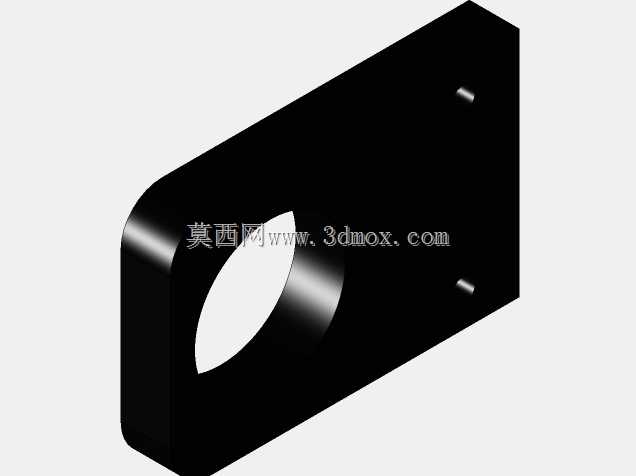

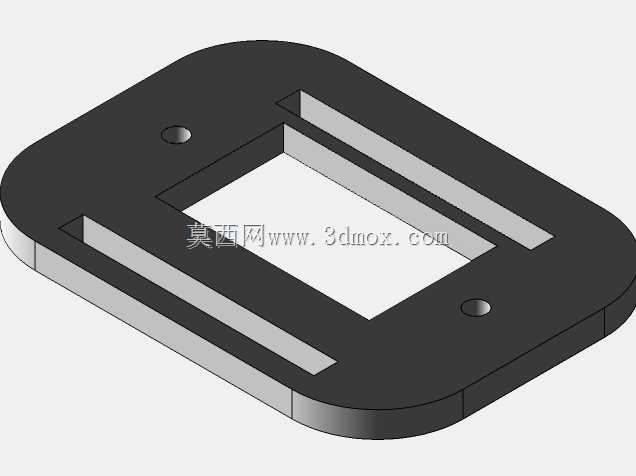

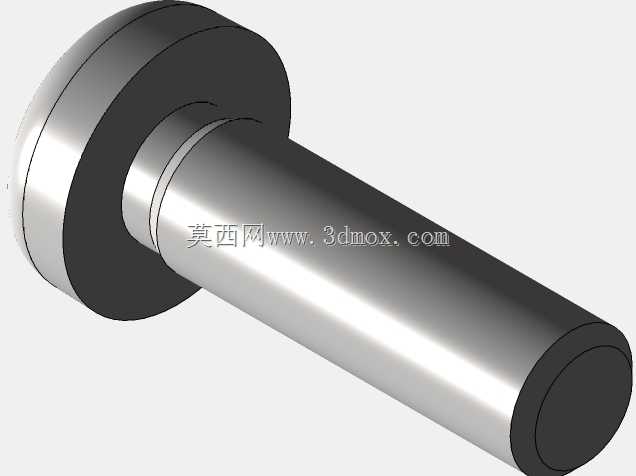

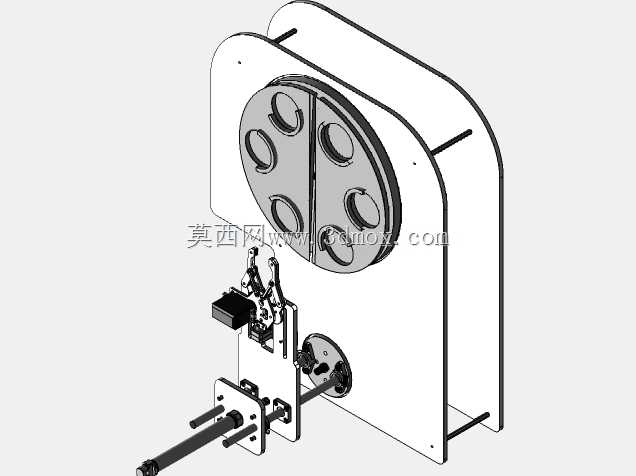

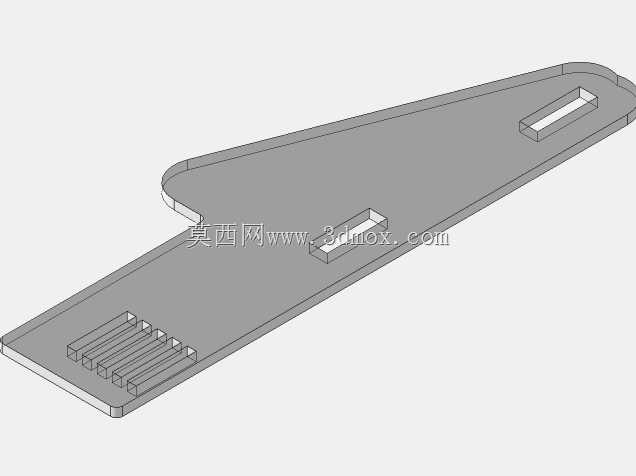

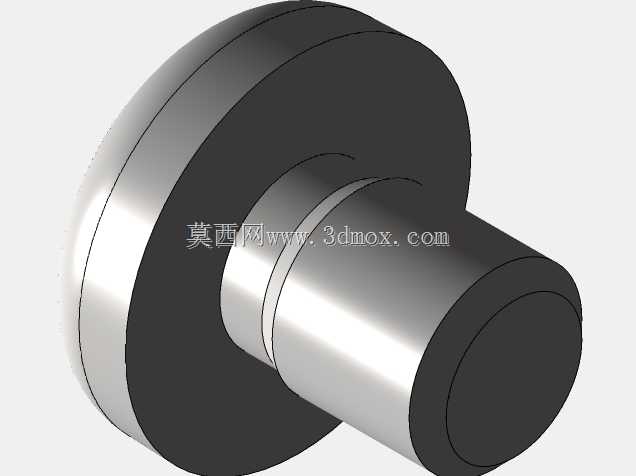

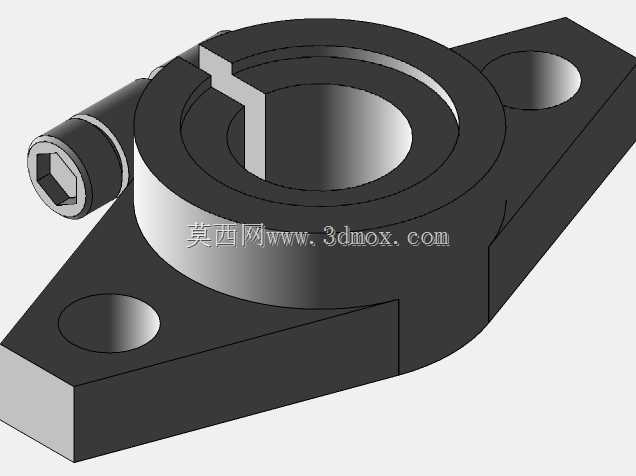

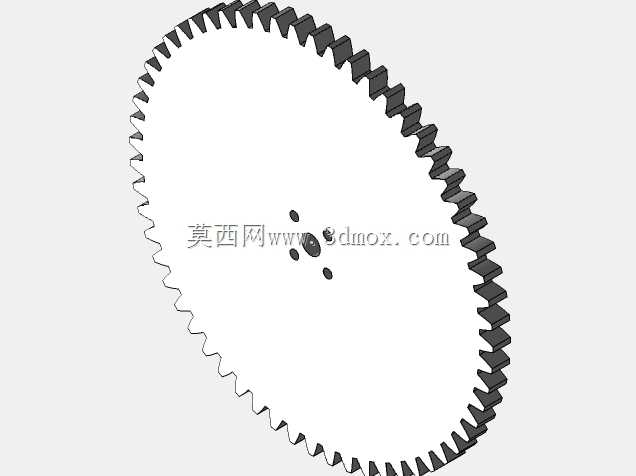

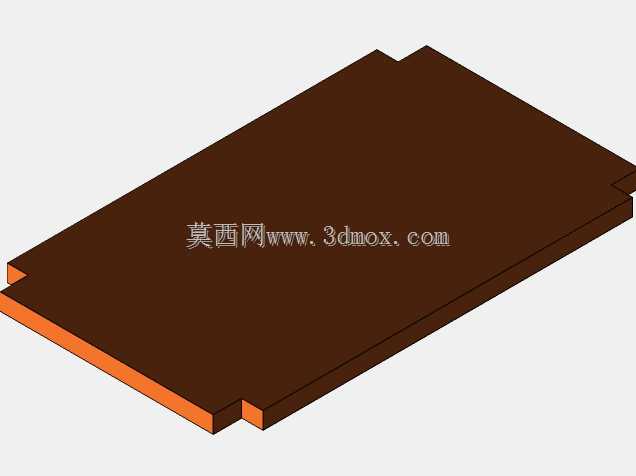

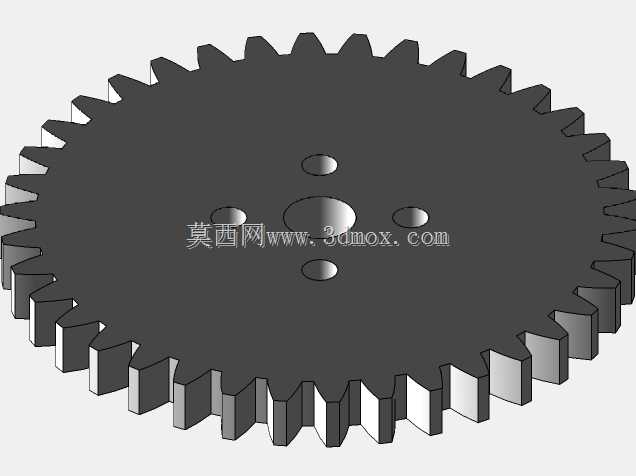

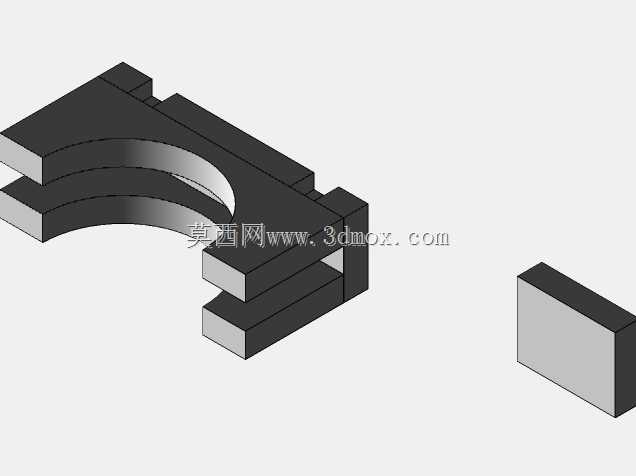

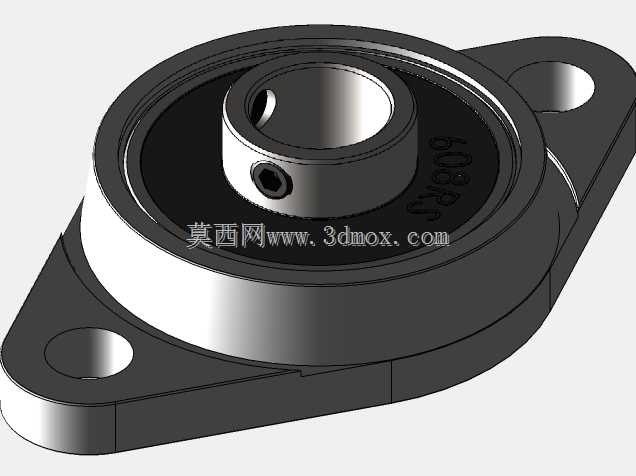

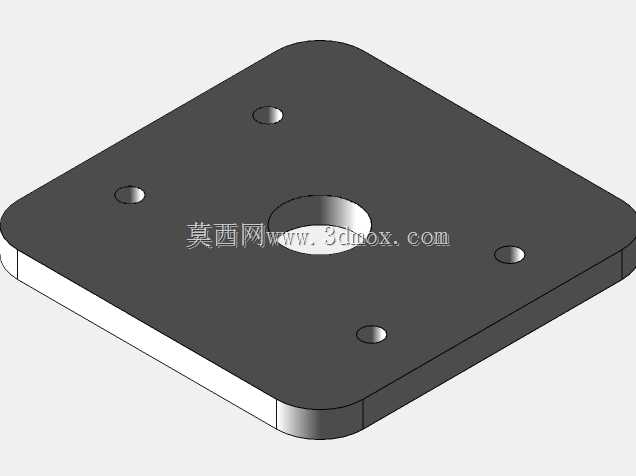

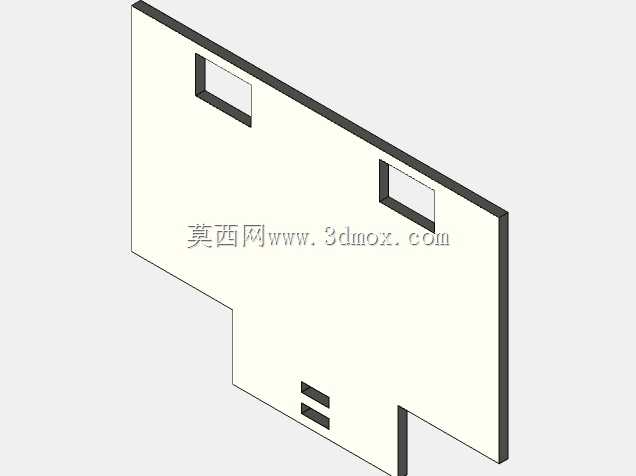

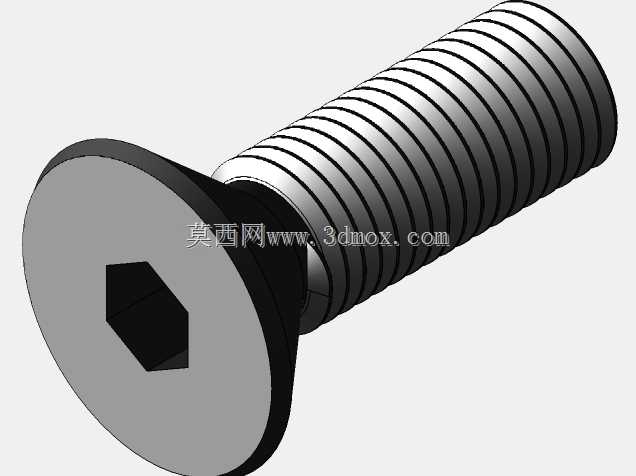

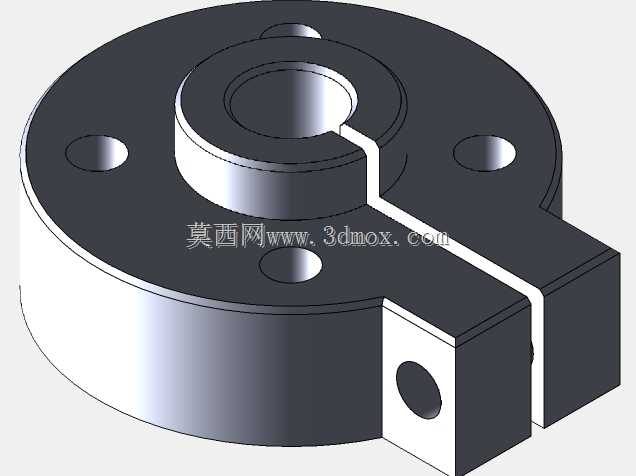

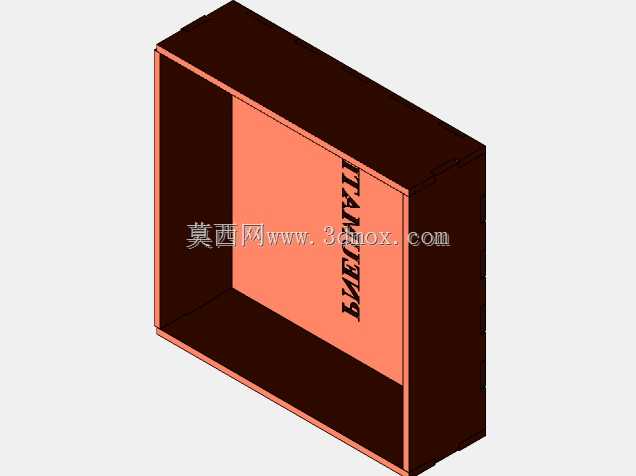

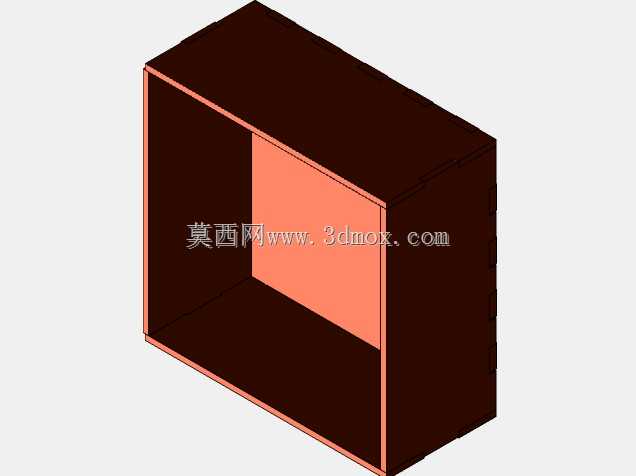

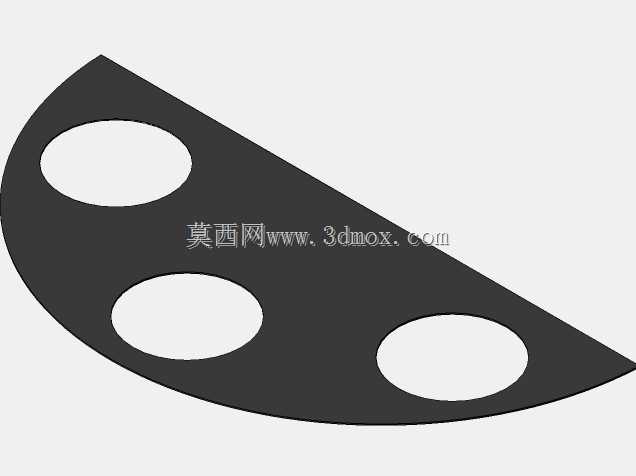

　　该结构件作为小型生产线的核心安装承载基板，主要面向小批量精密零部件组装、检测类工位的紧凑型产线搭建场景，适配桌面式布置的迷你生产单元使用需求，可承载产线五个子系统的各类功能模块安装，包括传感检测组件、执行机构、物料定位治具等部件的固定。从设计思路来看，整体采用薄型钣金裁切成型方案，板材厚度适配常规M3、M4规格的紧固件安装，板面的大尺寸圆形开孔为核心作业工位的避让空间，可容纳旋转工作台、视觉检测镜头或者物料流转转盘的嵌入安装，避免外置安装带来的整体尺寸冗余；板面侧方的小尺寸圆形开孔为传感组件的预留安装位，可直接嵌入光电类、接近类传感元件，无需额外设计传感安装支架，减少整体装配的零件数量。安装边界方面，基板整体采用异形轮廓设计，

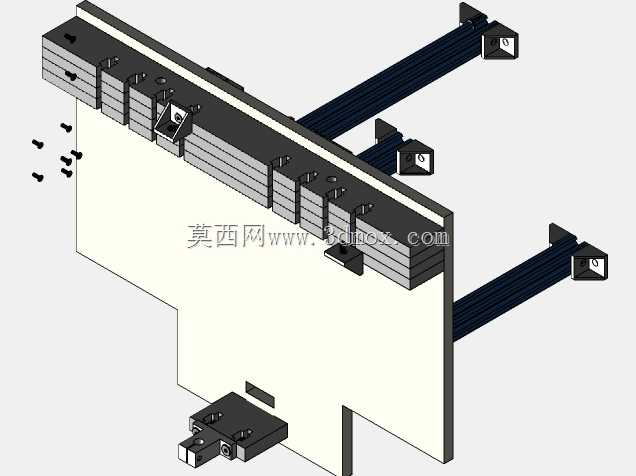

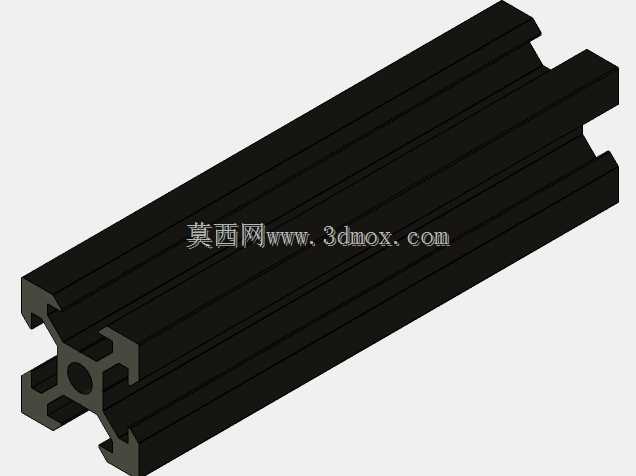

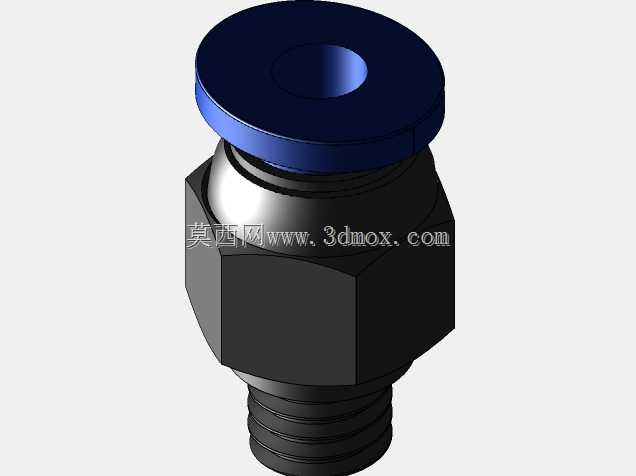

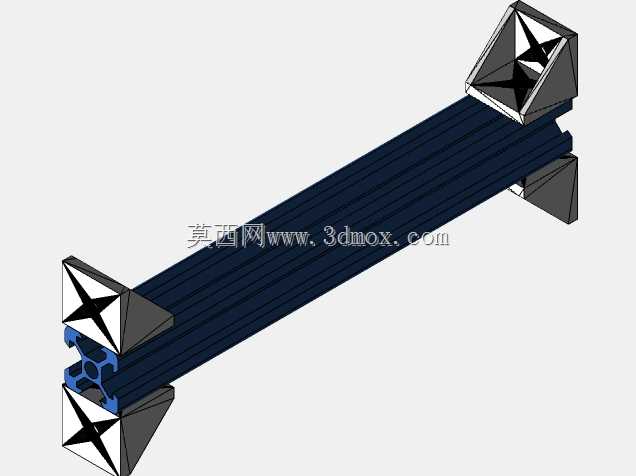

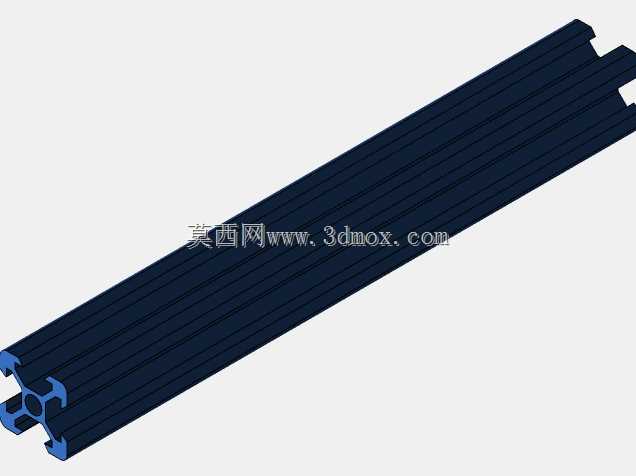

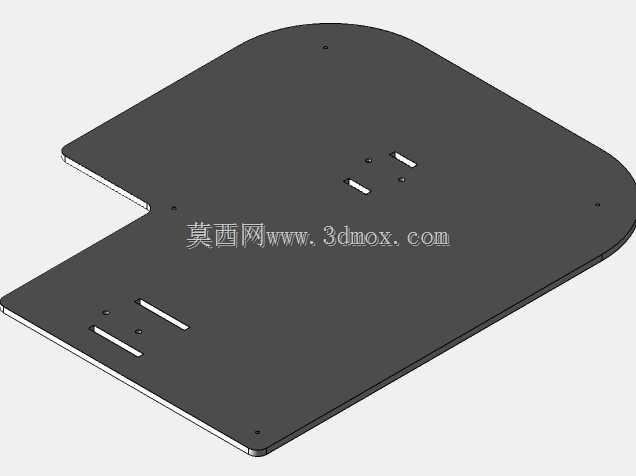

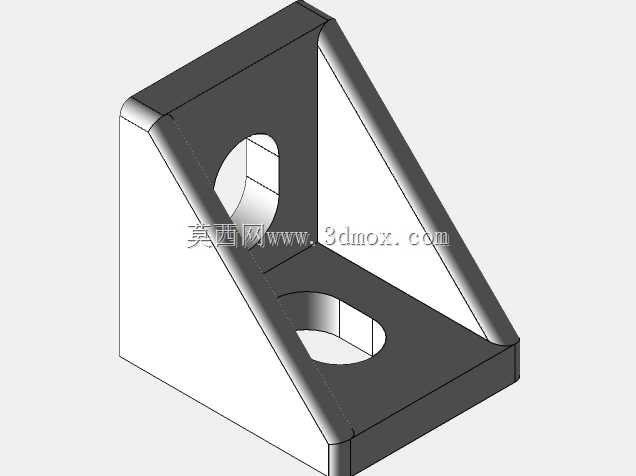

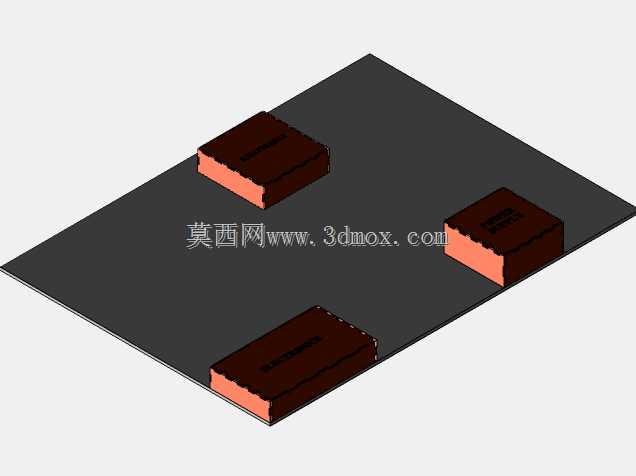

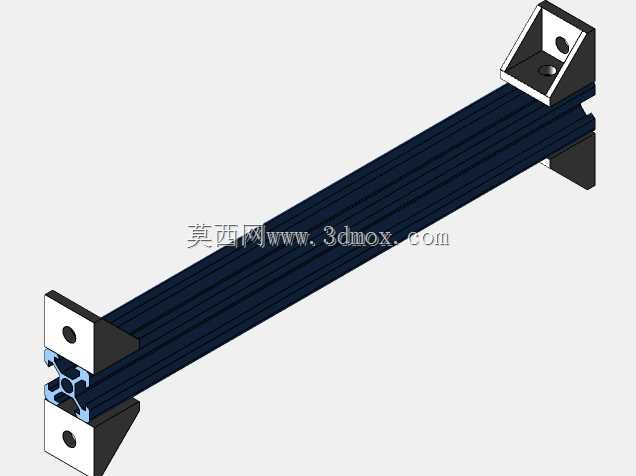

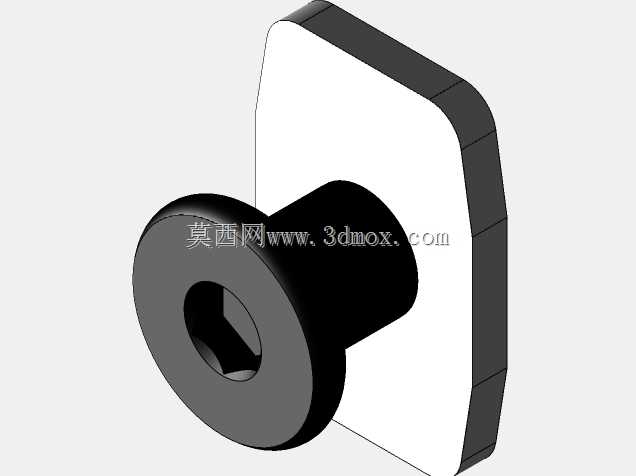

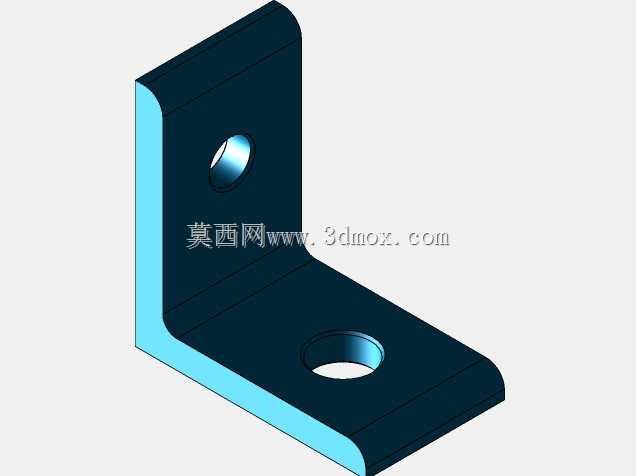

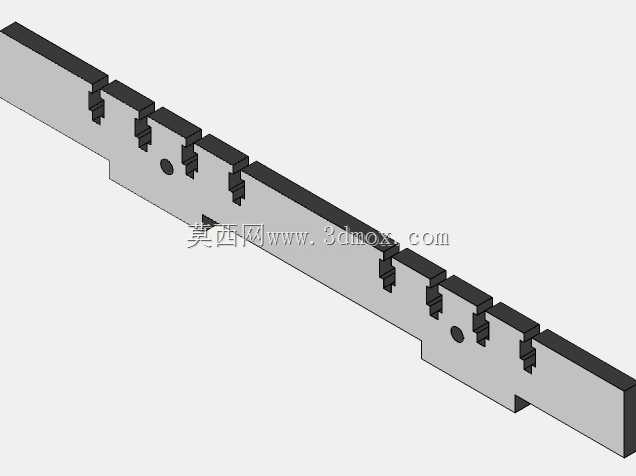

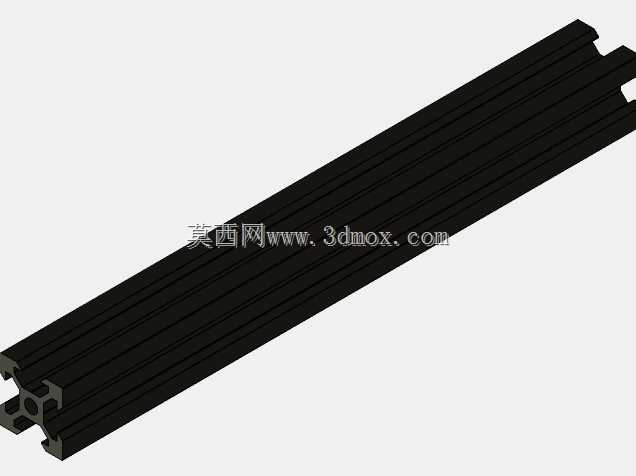

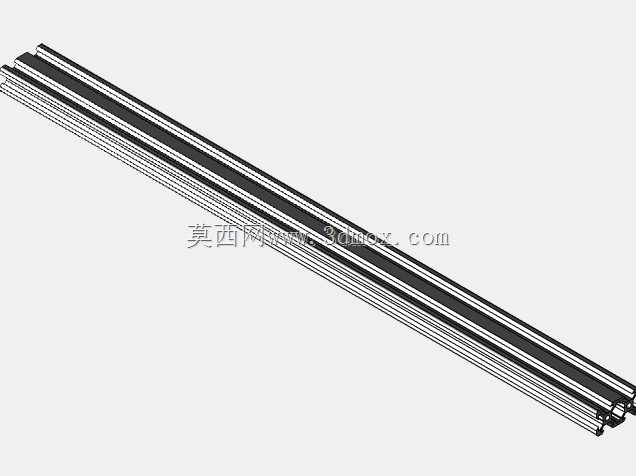

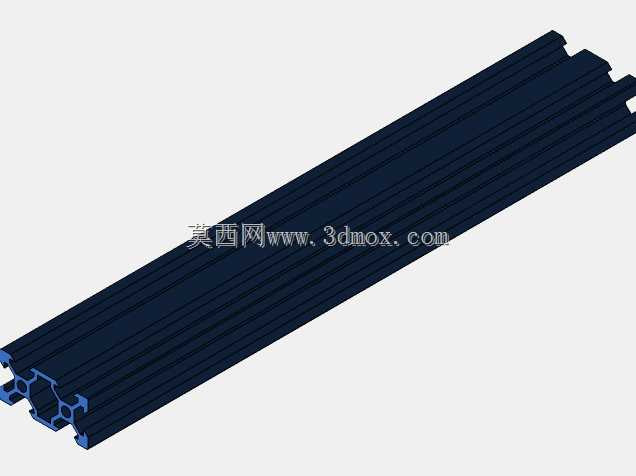

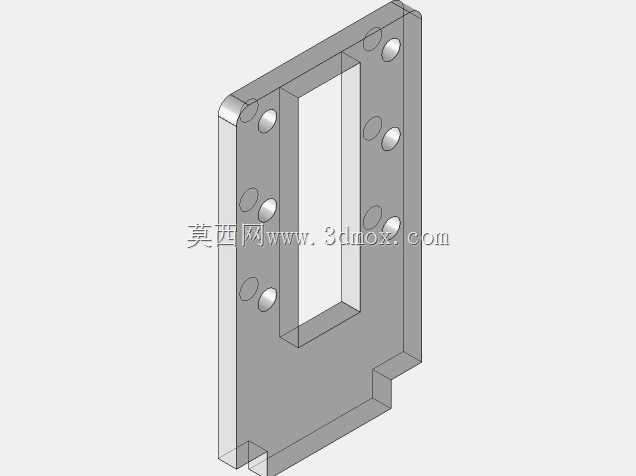

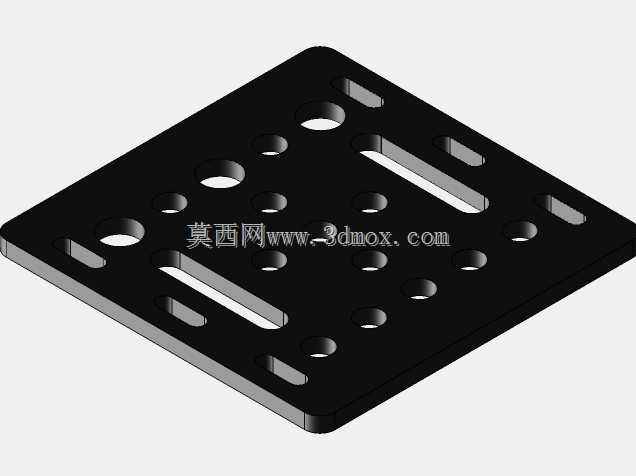

　　一侧的延伸凸边用于与产线的型材框架侧边固定，凸边上预留的多个定位小孔可实现安装时的快速对位，避免装配过程中出现基板偏移；基板边缘做了折弯收边处理，既提升了薄板材的整体结构刚性，减少大板面的受力形变，也能避免安装调试过程中锐边划伤操作人员。实际应用中，该基板可直接作为产线的工作台面承载板使用，下方可布置走线槽、气动管路等附属组件，板面的安装孔位按照模块化布局设计，不同功能的子系统可根据工位排布需求调整安装位置，适配不同工艺顺序的生产流程，比如将上料模块、检测模块、分拣模块依次固定在对应的孔位区域，无需重新对基板进行二次打孔加工。结构设计上充分考虑了紧凑型产线的空间限制，整体外轮廓尺寸适配桌面级设备的摆放要求，不会占用过多车间场地空间，

　　同时板面的开孔布局兼顾了不同功能模块的维护需求，核心工位的大开孔可方便操作人员从下方对工位组件进行调试、更换易损件，无需拆解整个基板结构。传感安装位的位置经过布局优化，可覆盖核心作业工位的检测范围，避免出现检测盲区，同时传感元件嵌入板面安装后，检测端面与板面基本齐平，不会对物料的流转路径造成干涉，适配薄片类、小型精密零件的流转检测需求。
