剖分式带座滑动轴承安装支撑结构

项目分类:轴承座 发布时间:2022-03-16 ID:584098
  • 剖分式带座滑动轴承安装支撑结构
  • 剖分式带座滑动轴承安装支撑结构
  • 剖分式带座滑动轴承安装支撑结构
  • 剖分式带座滑动轴承安装支撑结构
  • 剖分式带座滑动轴承安装支撑结构
  • 剖分式带座滑动轴承安装支撑结构

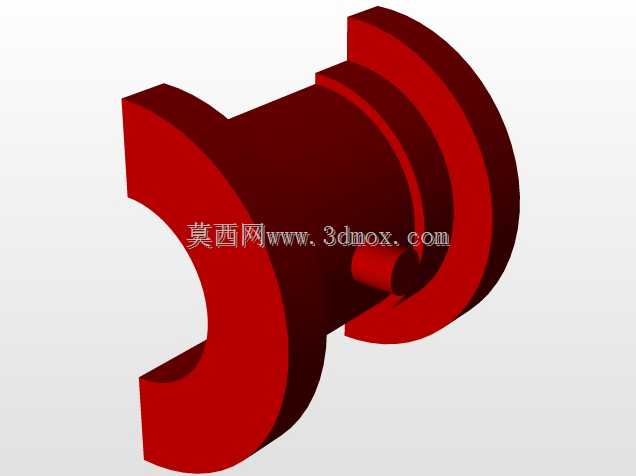

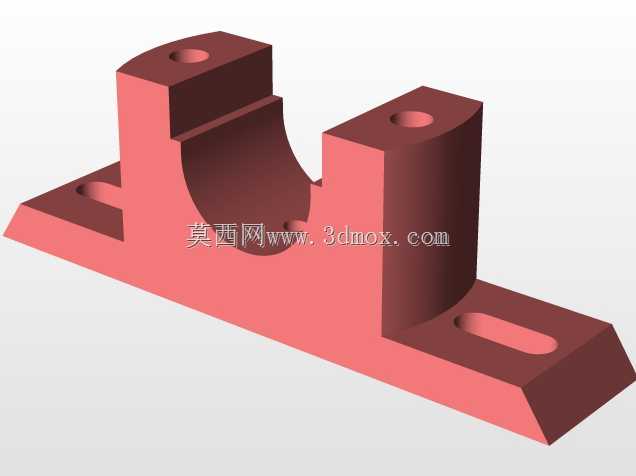

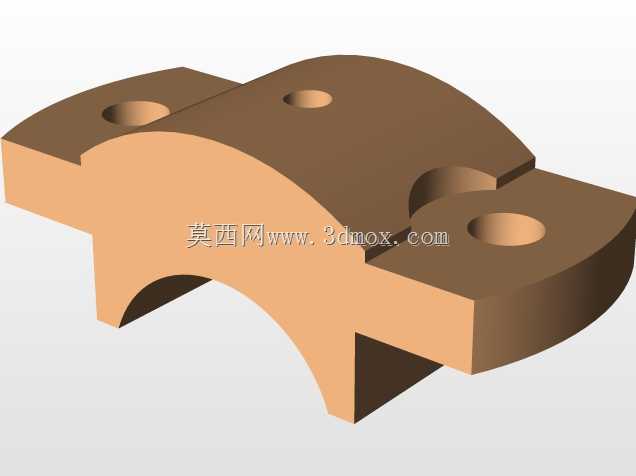

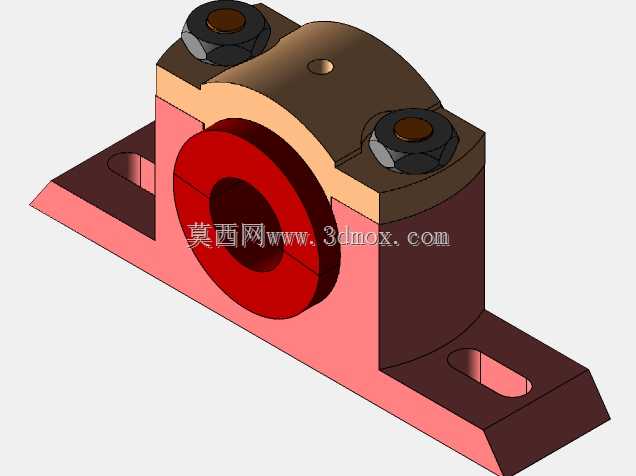

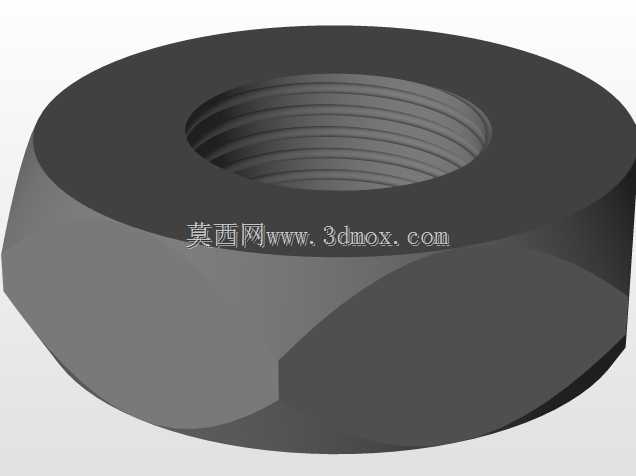

  在常规轻工输送线、小型实验台架、非标传动机构的设计场景中,这类剖分式轴承座是支撑旋转轴系的核心基础零件,主要承担径向载荷,适配中等转速、载荷平稳的传动轴安装需求,相比整体式轴承座,它的轴系拆装维护效率更高,无需沿轴向逐段拆卸轴上的联轴器、带轮等零件,只需拆开上盖即可完成轴瓦更换、轴系对中调整等作业。从结构设计来看,该轴承座采用上下剖分的对合结构,上下座体通过两个六角头螺栓实现锁紧固定,结合面处设置定位止口保证装配同轴度,上盖顶部预留的注油孔可直通内部轴瓦接触面,方便运行过程中补充润滑脂,降低轴颈与轴瓦的摩擦磨损。底座部分采用带两个长圆形安装孔的法兰式结构,安装孔的长圆设计允许装配时沿底座长度方向微调安装位置,抵消机架加工的孔位误差,

  降低安装面的加工精度要求,底座与安装面的接触区域做了平整加工,保证支撑刚度均匀,避免轴系运行时出现附加振动。设计这类轴承座时,首先要根据适配轴径确定轴承孔的公称尺寸,再结合额定载荷计算底座的壁厚、螺栓的规格等级,通常这类小型轴承座的螺栓选用8.8级即可满足锁紧需求,上下座体的结合面需要做贴合度检查,保证锁紧后轴承孔的圆度误差在允许范围内,避免轴瓦装配后出现卡滞。安装边界方面,这类轴承座的安装孔中心距、底座总宽度、轴承孔中心到底座安装面的高度是核心安装尺寸,选型时需要核对轴系的中心高要求,以及机架上预留的安装空间是否足够容纳螺栓的拆装操作空间,尤其是上盖的两个锁紧螺栓,需要预留足够的扳手操作空间,避免后期维护时无法拆卸。实际应用中,

  这类轴承座常搭配铜基轴瓦或者含油轴套使用,适用于低速重载或者中等转速的传动场景,比如小型皮带输送机的托辊支撑、实验台的传动轴支撑、小型风机的叶轮轴支撑等场景,相比滚动轴承座,它的抗冲击载荷能力更强,在有轻微振动的工况下运行稳定性更好,同时剖分结构的设计也让轴系的对中调整更加便捷,安装时可以通过调整上下座体之间的垫片厚度,微调轴承孔的中心高,补偿轴系的安装高度误差。建模过程中需要重点关注剖分面的配合公差、安装孔的位置度、轴承孔的圆柱度要求,这些尺寸直接影响最终的装配精度和运行寿命,尤其是轴承孔与轴瓦的配合公差,需要根据选用的轴瓦材质确定合适的过盈量,避免工作时轴瓦随轴转动出现跑圈问题。
