剖分式滑动轴承座三维结构设计

　　在各类带旋转传动轴的工业设备中，轴系的径向支撑稳定性直接决定了整套传动系统的运行寿命与振动控制水平，这类剖分式滑动轴承座（即普卢默块）正是中低速重载传动场景下应用极广的支撑部件，常见于矿山输送线辊道、中小型减速机输入输出轴端、纺织机械主传动辊、农业机械传动轴系等场景，相比整体式轴承座，它的核心优势在于轴系装配时无需沿轴向穿装，可在轴系就位后完成轴承座的扣合固定，大幅降低长轴、多支点轴系的装配与后期维护难度。

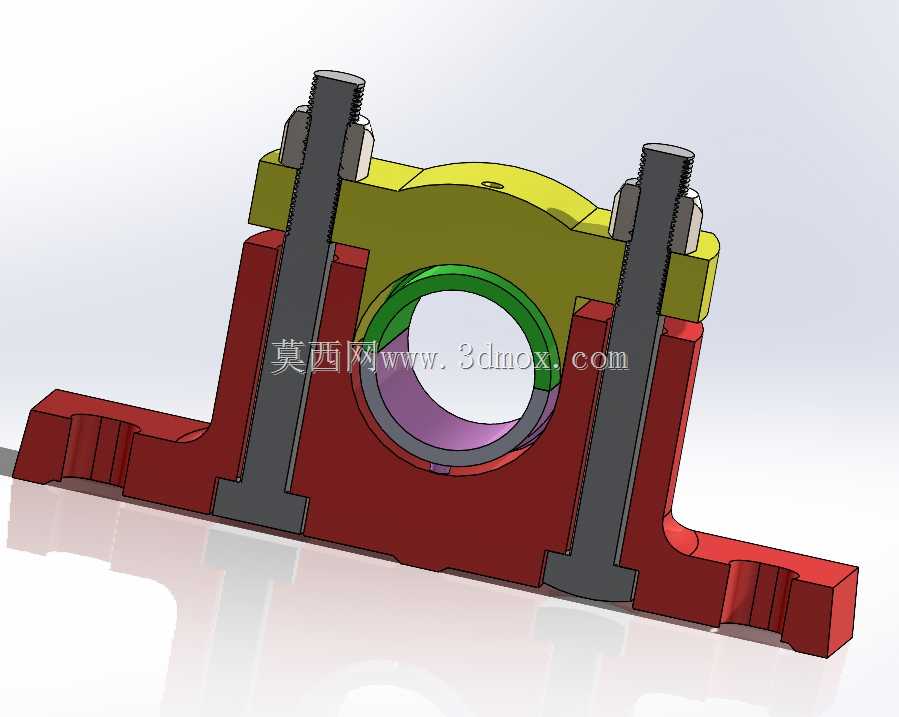

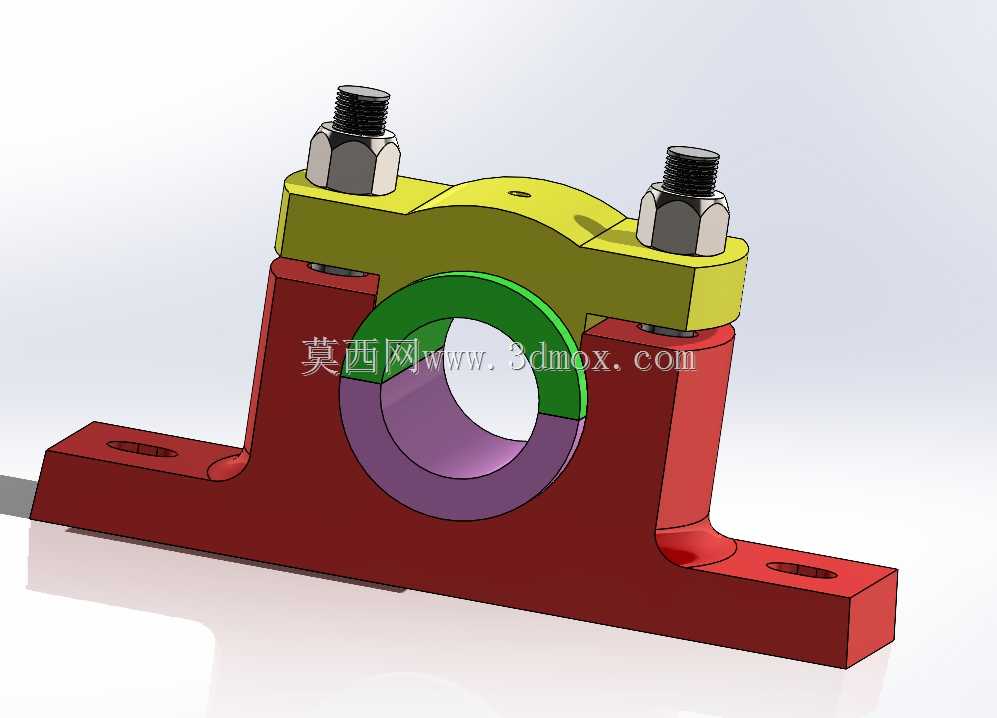

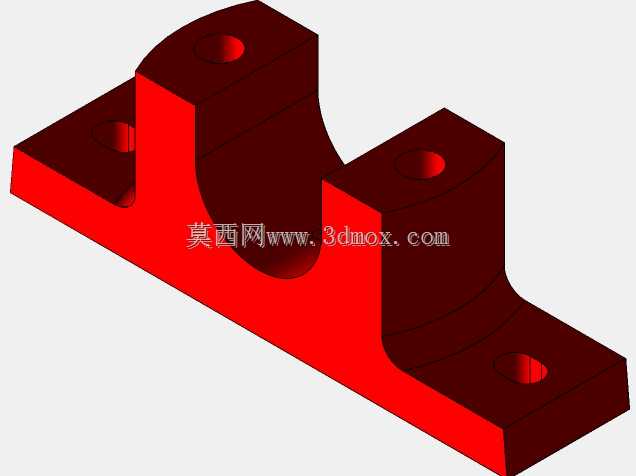

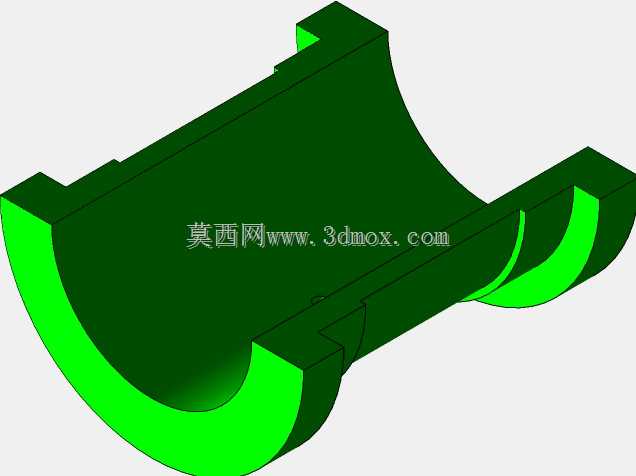

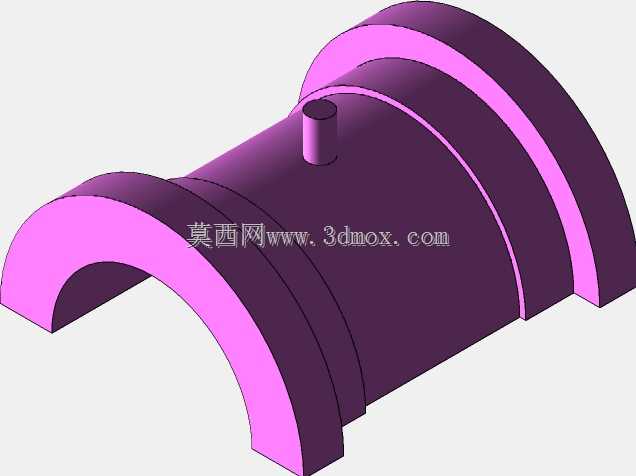

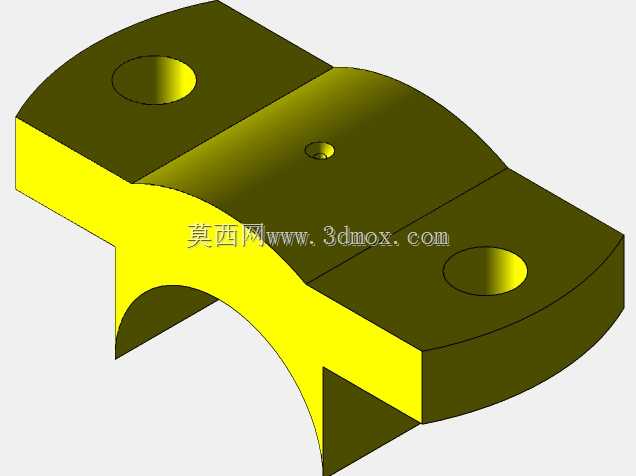

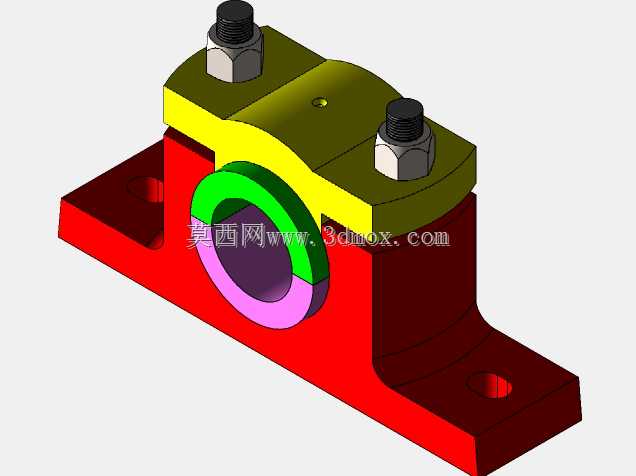

　　从结构设计逻辑来看，这套模型完整还原了剖分式轴承座的核心组成：底部为带安装孔的一体式铸造型底座，底座两侧向上延伸出支撑立壁，立壁顶部加工有与上盖配合的定位止口，避免装配后上下盖出现径向错位；上盖为对称式拱形结构，通过两根高强度六角螺栓与底座锁紧，螺栓配套的厚螺母可提供足够的预紧力，抵消轴系运行中产生的径向冲击载荷，防止上下盖结合面出现开缝。中间的轴瓦部分采用上下对半分的结构，内孔为与轴颈配合的光滑圆柱面，轴瓦与座体之间采用小间隙配合，既保证轴瓦安装后的同轴度，也便于后期磨损后单独更换轴瓦，无需整体更换座体，降低运维成本。

　　从安装边界与尺寸适配角度看，底座的两个长圆形安装孔可适配一定范围内的安装孔距偏差，降低安装基座的加工精度要求；座体的中心高、轴瓦内孔直径、安装孔中心距、螺栓规格均遵循通用滑动轴承座的尺寸系列，可直接匹配对应直径的光轴或带轴肩的转轴，安装时需保证座体底面与安装基座的贴合面平面度达标，避免锁紧螺栓后座体出现变形导致轴瓦内孔失圆。设计过程中特意对底座立壁与底板的过渡处做了圆角加强处理，避免应力集中导致重载下底座开裂，上盖顶部预留的油孔可直通轴瓦内表面，方便运行过程中加注润滑脂，在轴瓦与轴颈之间形成稳定油膜，降低滑动摩擦带来的磨损与温升。

　　这类轴承座在选型时需要重点匹配轴径、额定径向载荷、最高运行线速度三个核心参数，相比滚动轴承座，它的抗冲击能力更强，对安装对中误差的容忍度更高，在存在粉尘、潮湿的恶劣工况下配合密封件使用时，维护周期远长于同规格滚动轴承支撑结构，三维建模过程中对各配合面的公差带、螺栓连接的间隙、轴瓦的分合面错位量都做了还原，可直接用于装配干涉校验、安装模拟以及工程出图参考。
