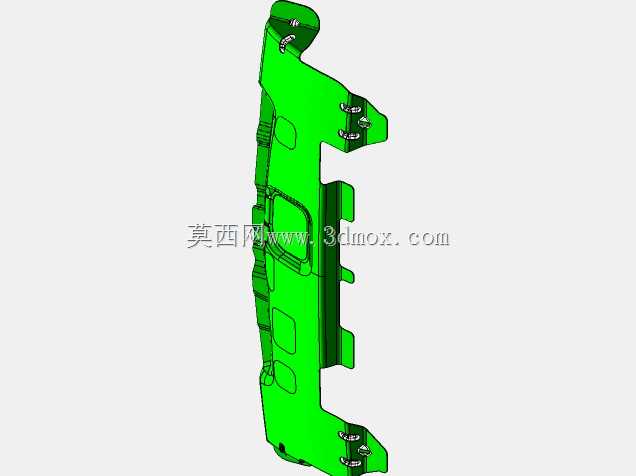

汽车传感器安装固定塑料支架结构

　　该结构件为车载传感器配套的安装固定支架，主要应用于乘用车车身内部传感单元的装配场景，承担传感器定位、线束导向、周边部件隔振防护的多重作用，是车身传感系统装配环节中不可或缺的小型结构件。从实际装车工况来看，这类支架多布置于车身侧围内侧、仪表台骨架周边或者保险杠内侧的安装点位，需要适配车身钣金的预留安装孔位，同时为传感器提供稳定的安装基准，避免车辆行驶过程中的振动、冲击导致传感单元移位，影响信号采集精度。

　　从结构设计逻辑来看，该支架采用一体化注塑成型的薄壁结构，整体沿纵向延伸，主体设置多道纵横交错的加强筋结构，在控制整体壁厚、降低零件重量的前提下，有效提升了支架整体的抗弯折、抗扭转性能，避免装配过程中出现应力断裂问题。支架上分布的多组带卡扣的安装座，分别对应传感器本体固定、支架与车身钣金卡接、相邻线束卡扣固定的功能，每个安装点位都做了圆角过渡处理，减少注塑过程中的应力集中，同时避免装配时划伤线束绝缘层或者操作人员手部。侧边伸出的多个定位凸耳，与车身钣金上的定位孔一一对应，装配时可先通过凸耳完成预定位，再推入卡扣完成固定，无需额外打螺丝，能够有效提升整车装配线的作业效率，降低装配工时。

　　从安装边界来看，该支架的整体轮廓完全适配车身预留的安装空间，侧边的避让缺口专门为周边的线束通道、相邻内饰件的安装筋位做了空间预留，装配完成后不会与周边部件产生运动干涉，也不会出现异响问题。支架表面的平整区域用于粘贴传感器标识或者线束走向标识，方便售后维修时快速识别部件功能。考虑到车载环境的温度变化、振动老化问题，结构设计时在卡扣位置做了弹性变形余量设计，既保证卡接后的连接牢固度，又能在低温环境下保留足够的弹性形变空间，避免卡扣脆断。这类支架的建模过程需要严格匹配车身安装点的坐标数据，每个卡扣的卡接量、定位凸耳的尺寸公差都需要结合注塑工艺的收缩率做补偿，确保量产零件的装配一致性，满足整车厂的零部件装配精度要求。
