汽车底盘悬挂连杆结构三维设计

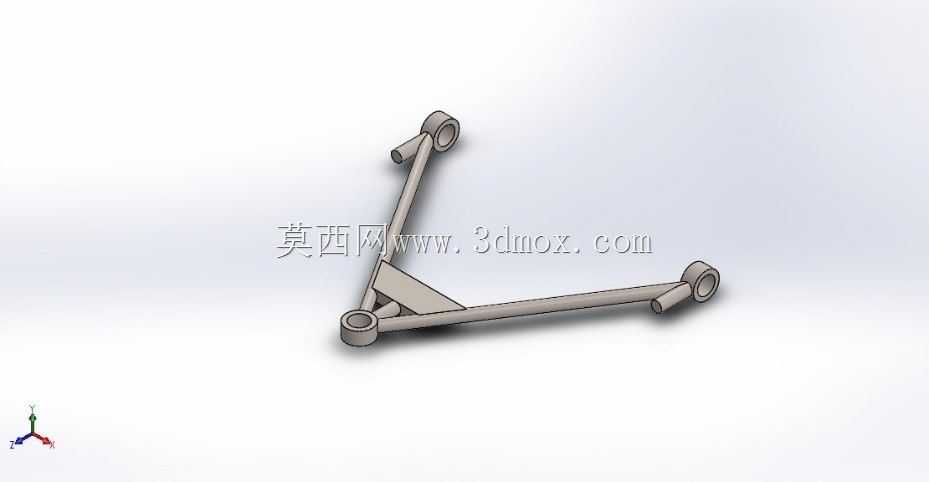

　　在乘用车与商用车的底盘悬架系统中，悬挂连杆是承担车轮与车身之间力传递、运动约束的核心构件，直接决定车辆行驶过程中的操控稳定性、滤震表现与轮胎接地性能。日常行驶中，车轮受到的路面冲击、纵向制动力、侧向转向力都需要通过连杆传递到副车架与车身结构上，同时还要配合减震器、弹簧完成车轮的上下跳动轨迹约束，避免出现轮胎异常磨损、转向虚位、行驶跑偏等常见底盘故障。这款悬挂连杆采用三角臂式的结构布局，三个连接端分别设置带衬套安装位的铰接孔，其中靠近主受力节点的位置设置了三角加强筋结构，用来抵消车辆过弯、急加减速时产生的交变弯矩，避免杆身出现应力集中导致的疲劳断裂。从设计思路上看，杆身主体采用变截面的杆系结构，在保证整体刚度满足强度校核要求的前提下，

　　尽可能削减非受力区域的材料厚度，实现构件轻量化的同时降低簧下质量，提升悬架的响应速度。三个铰接端的孔位同轴度、孔距公差都需要严格控制，安装时需要配合橡胶衬套完成与转向节、副车架的铰接，预留的安装边界需要保证连杆在车轮全行程跳动、转向最大角度时不会与周边的半轴、刹车管路、减震器筒体发生运动干涉。实际选型匹配时，需要结合车型的轴荷、悬架行程、转向几何参数调整杆长与铰接点角度，确保车轮定位参数在跳动过程中保持在设计区间内，避免前束、外倾角变化超出合理范围。杆身的受力分析需要覆盖颠簸路面冲击、紧急制动、高速过弯等多种极限工况，对铰接点附近的应力集中区域做圆角过渡处理，提升构件的疲劳寿命，满足整车全生命周期的使用要求。
