全向移动麦克纳姆轮结构设计方案

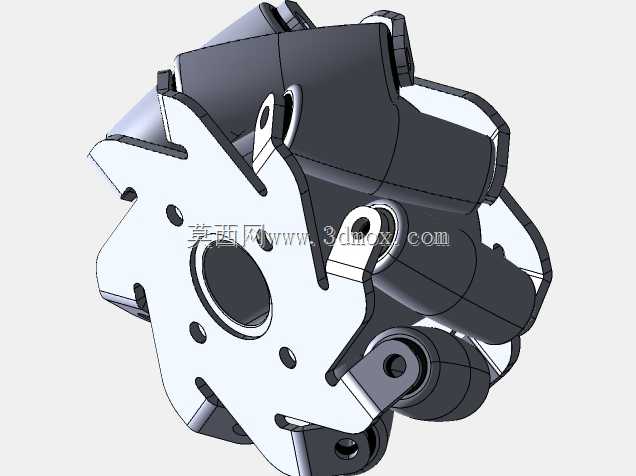

　　在AGV转运、智能仓储分拣、窄空间作业巡检平台这类对移动灵活性有极高要求的设备场景中，常规转向轮受转向半径限制，无法在局促的通道内完成横移、斜向平移、原地自旋等动作，麦克纳姆轮正是为解决这类全向移动需求诞生的核心行走部件。这款麦克纳姆轮采用轮毂周向分布式辊子布局，轮毂主体为辐板式带安装孔结构，中心设置与驱动轴配合的定位通孔，周向均匀分布的安装孔可适配不同规格的连接法兰，能直接匹配市面主流的低压伺服驱动输出轴，安装时无需额外设计复杂的转接结构，仅需保证轮毂端面与驱动轴安装面的垂直度公差控制在0.05mm以内，即可避免运行过程中出现辊子受力不均的偏磨问题。轮体周边的小辊子轴线与轮毂主轴线呈45度夹角布置，

　　每个辊子都自带独立的转动支撑结构，辊子外廓采用包胶设计，接触地面时可提供足够的附着摩擦力，同时能缓冲地面微小凸起带来的振动冲击，四个同规格麦克纳姆轮按照对角辊子旋向相反的方式组合布置时，通过调整各轮的转速差与转向组合，即可实现平面内任意方向的移动，无需额外设置转向机构。从安装边界来看，这款轮体的轴向厚度控制较为紧凑，在设计移动底盘时，轮舱内侧预留10mm的安全间隙即可避免运行中辊子与车架结构发生剐蹭，轮体径向方向需预留辊子转动的摆动空间，不能在辊子的运动包络范围内布置线束、支架等突出结构。设计过程中重点校核了轮毂的受力强度，在单轮承受额定负载的工况下，辐板位置的应力集中点安全系数满足连续作业要求，辊子的支撑销轴采用耐磨材质处理，

　　可承受长期交变载荷下的磨损，不会出现销轴窜动导致的辊子卡滞问题。实际应用中，这类轮体特别适合车间内物料转运的AGV小车，能在货架之间的窄通道内完成侧方停靠、精准对位的动作，相比常规舵轮方案，不需要预留转向空间，可大幅提升仓储空间的利用率；在巡检机器人场景下，搭载该轮组的设备可在设备密集的机房内灵活绕行障碍物，完成定点检测的路径规划，不会因转向半径问题出现无法抵达的检测死角。建模过程中对每个辊子的安装角度、轮毂的安装孔位都做了参数化处理，设计人员可根据自身底盘的负载需求，等比例缩放轮体尺寸，或是调整安装孔的分布圆直径，快速适配不同的驱动接口，无需重新搭建轮体的基础曲面结构。
