辊道输送式工件自动上料处理生产线

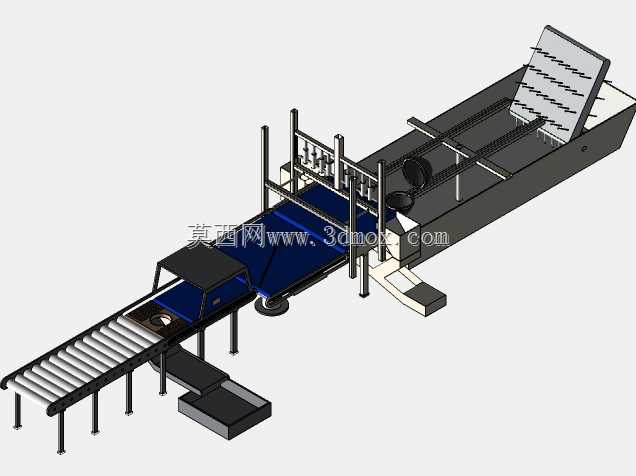

　　这套辊道输送式工件处理产线，主要面向中小型板类、盘类零件的连续化加工前序上料、表面预处理工序场景，常见于五金加工、汽配零件生产车间的工序衔接环节，替代传统人工逐件上料、排布的作业模式，能适配多品种小批量的生产节拍，减少人工搬运过程中工件磕碰损伤的概率。从结构布局来看，产线进料端采用标准直径的无动力辊道拼接，辊道支腿采用可调高度结构，安装时可根据前后对接设备的进料高度差调整支脚伸缩量，辊道侧边设置导向挡边，避免工件输送过程中偏移掉落，辊道末端衔接过渡接驳台，接驳台处设置光电检测位，检测到工件到位后触发后续工位的动作信号。产线中段设置多工位龙门式处理架，架体采用方管焊接成型，横梁上安装多组可调整间距的执行组件，

　　可根据工件实际尺寸调整组件的横向安装位置，适配不同规格工件的处理需求，龙门架下方设置蓝色皮带输送段，皮带表面做防滑纹路处理，输送速度可通过驱动端的调速机构调整，匹配不同工序的处理时长要求。产线末端设置斜置式集料架，集料架上排布多组挡料齿，处理完成的工件随皮带输送至末端后，沿集料架斜面滑入挡料齿位置逐件排布，方便后续工序的操作人员取件，集料架下方设置废料收集槽，处理过程中产生的碎屑、废液可沿槽体斜面汇集至排出口，方便现场清洁维护。设计过程中，各功能段采用模块化拼接思路，辊道段、处理段、集料段均设置独立的安装底座，现场安装时可根据车间实际场地大小调整各段的拼接长度，设备整体的安装边界预留了两侧的维护通道，驱动组件均布置在设备侧方，

　　避免输送面上方的管线干涉工件通行，各运动部件的行程范围均做了硬限位设计，防止调试过程中机构超程碰撞。设备的支撑腿底部均设置减震垫，可减少运行过程中的振动传递，避免长时间运行后地脚螺栓松动，输送面的高度符合人工操作的 ergonomic 要求，操作人员无需过度弯腰即可完成异常工件的取出、调整作业。
