传感器配套法兰式安装连接座结构设计

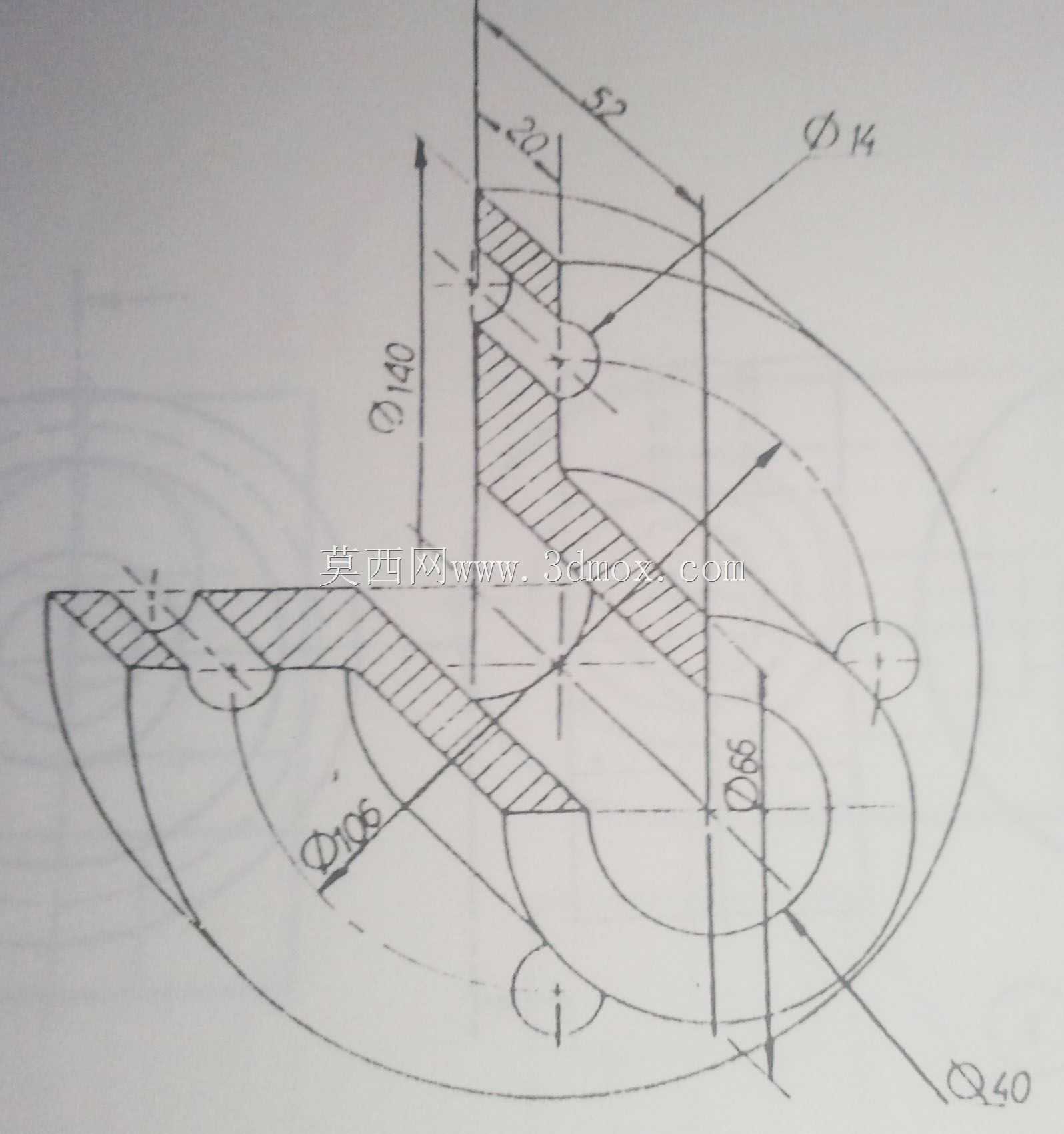

　　该零件属于传感器配套的安装连接构件，主要应用在工业传感检测场景中，作为压力、流量类传感器与被测管路、设备本体之间的转接承载部件，解决传感器安装接口不匹配、安装空间受限的实际工况问题，在液压管路检测、工业过程控制、流体参数监测的设备装配环节中广泛使用，能够为传感检测元件提供稳定的安装定位基准，同时保证连接部位的结构强度与密封适配性。从结构设计逻辑来看，该零件采用盘类回转体结合侧向凸台的复合结构，主体以多层同轴阶梯圆盘为基础，最大外圆直径为140mm，中部定位凸台直径为86mm，侧向延伸的安装耳最大外轮廓尺寸为52mm，凸台厚度方向尺寸为20mm，侧向安装孔直径为14mm，中心区域预留直径106mm的通腔，

　　用于穿设传感探头或者流体介质通道。设计过程中优先考虑安装适配性，主体圆盘上的阶梯结构分别对应设备侧的安装止口与传感器侧的定位止口，保证装配时的同轴度公差要求，避免传感器安装偏斜导致检测精度受影响；侧向延伸的凸台结构设置安装通孔，可通过紧固件实现零件与设备本体的辅助锁紧，避免长期受管路振动影响出现连接松动的问题。零件的剖面结构显示各阶梯连接处采用直角过渡配合面，保证安装时端面贴合的紧密性，减少装配间隙带来的定位误差，整体结构没有冗余的设计特征，所有尺寸均围绕安装边界约束设定：安装时主体圆盘嵌入设备预留的安装沉孔内，侧向凸台贴合设备侧壁平面，紧固件穿过14mm通孔完成锁紧后，传感器可直接对接零件上端的定位止口，

　　整体安装占用的径向空间不超过140mm直径范围，轴向安装高度满足紧凑装配的空间要求，不会与周边管路、其他元器件产生干涉。在实际工况中，该零件不仅承担传感器的重量承载，还需要承受管路内流体传递的压力载荷，因此结构厚度设计充分考虑了刚性需求，各壁面厚度均匀，避免应力集中导致的结构变形，保证长期使用过程中传感器的安装基准不会发生偏移，确保检测数据的稳定性。
