传感器安装用带定位孔槽式模座结构

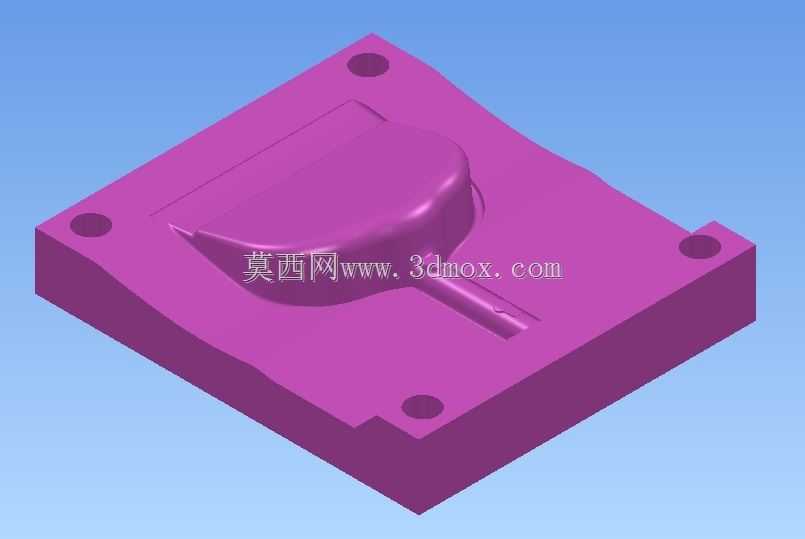

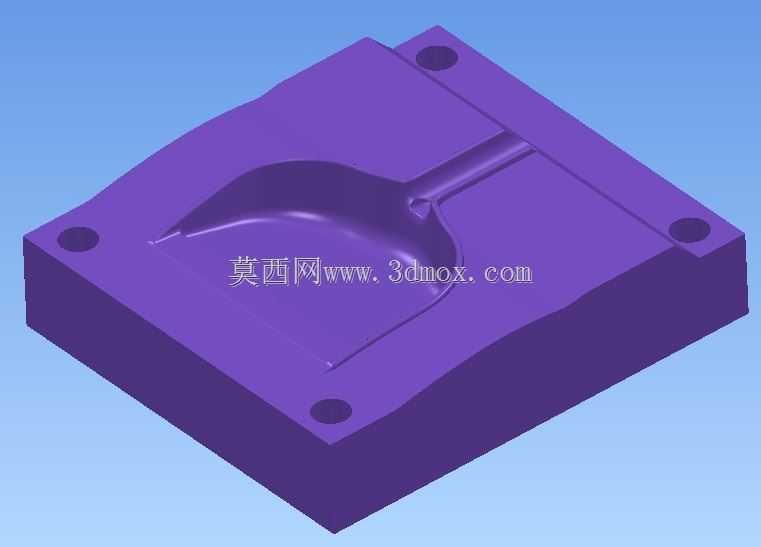

　　这款槽式模座结构主要面向传感器装配环节的定位装夹需求设计，在自动化检测生产线、传感器性能校验工位、精密传感组件封装工序中都能见到这类结构的实际应用。从结构设计逻辑来看，整体采用方形板式基座作为承载主体，四个边角位置设置的通孔为安装固定位，可直接通过标准紧固件将模座锁定在工装台面或者检测设备的基准面上，安装时无需额外加工适配沉台，孔位的位置公差按照IT7级精度控制，能保证模座安装后与设备基准面的平行度偏差控制在0.02mm以内，避免因安装倾斜导致后续传感组件定位偏移。模座中部的成型型腔完全匹配对应传感器的外部轮廓，型腔边缘做了R2的圆角过渡处理，一方面是减少传感器放置过程中的磕碰划伤风险，

　　另一方面也能在压装或者定位工序中让传感组件顺滑滑入定位位置，不会出现卡滞问题。型腔侧边延伸出的窄槽结构是为传感器的引线或者外接探针预留的走线路径，槽宽尺寸按照常用传感线缆的外径上限设计，既可以容纳单根屏蔽线缆穿过，也能适配多芯排线的布设需求，槽体深度与型腔底面保持齐平，不会出现线缆弯折半径过小导致的线芯损伤问题。从实际使用场景来看，这类模座既可以作为传感器封装工序中的下模定位件，配合上模压合结构完成传感芯片与外壳的压装固定，也可以单独作为检测工位的定位工装，将待校准的传感器精准固定在检测探头的正下方，减少每次装夹的对位调整时间。设计过程中特意将模座的整体厚度控制在合理范围，既保证了型腔部分的结构强度，

　　在反复装夹使用中不会出现型腔变形，也控制了整体重量，方便操作人员快速更换不同规格的模座来适配不同型号的传感器生产需求。模座的安装孔中心距按照通用工装台的T型槽间距设置，不需要额外制作转接板就能直接适配大部分常规检测台、压装设备的安装界面，在小批量多品种的传感器生产场景下，这类通用化的槽式模座能大幅减少工装制作的周期与成本，不需要为每一款传感器单独设计整套工装基座，只需要更换对应型腔的镶件就能完成快速切换。型腔表面的粗糙度控制在Ra1.6，既不会因为表面过于粗糙导致传感器外壳磨损，也不会因为表面过于光滑出现吸附效应导致取件困难，在连续批量作业的工况下，能有效降低操作人员的取件难度，提升单工位的作业效率。
