曲面翅片式太阳能海水淡化换热芯体结构

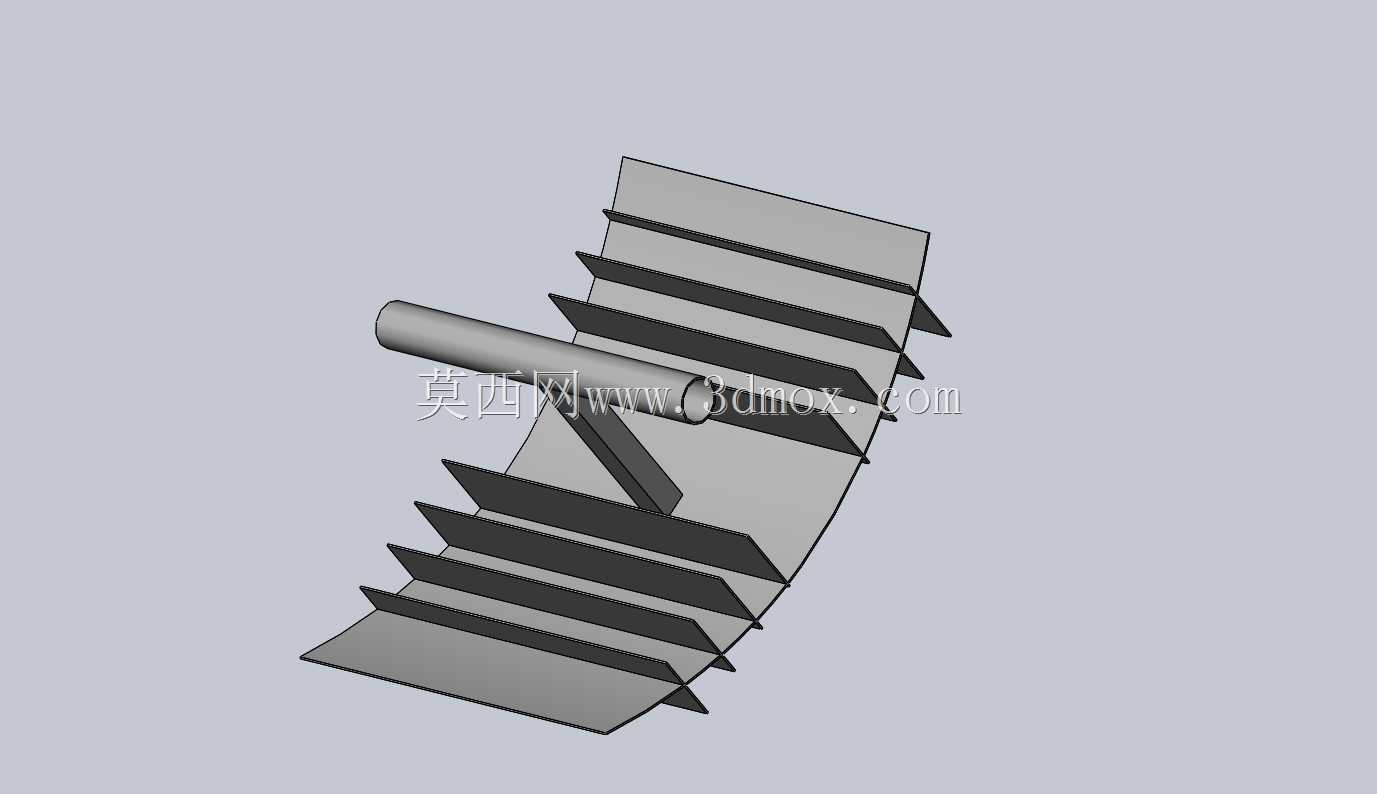

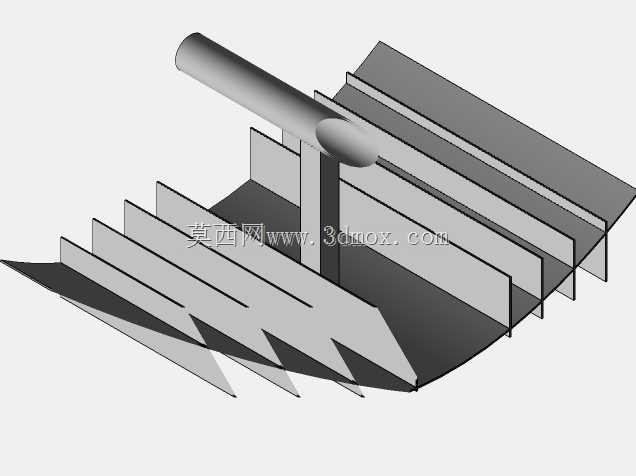

　　这套结构针对海岛、偏远沿海无稳定供电区域的淡水自给需求设计，核心承担太阳能光热转换后的海水蒸发换热功能，可适配小型分布式供水站点、离岸作业平台的日常淡水补给场景，无需外接高压动力源即可完成海水的蒸发淡化流程。从结构设计逻辑来看，整体采用弧形基底作为集热承托面，曲面构型能够匹配太阳高度角的日变化范围，延长直射光接收时长，相比平面集热结构可提升15%左右的光热接收效率，基底表面排布的多组平行翅片沿曲面法向延伸，既可以增大海水液膜的铺展面积，又能形成导流通道让未蒸发的浓盐水沿翅片间隙自然回流，避免盐分析出后在集热面结垢堵塞流道。贯穿翅片组的横向圆柱管路为冷凝介质通道，蒸发产生的水蒸气接触到温度较低的管壁后会快速凝结成淡水，

　　沿管壁导流至集水端完成收集，管路与翅片采用插接式配合结构，安装时可直接从翅片组侧端穿入，无需额外焊接固定，降低现场装配的难度。安装边界方面，弧形基底的曲率半径适配常规1.2米幅宽的太阳能集热支架，整体厚度控制在180毫米以内，可直接嵌入现有平板式太阳能集热器的安装框架，不需要对原有支架做大规模改造，翅片间距设置为12毫米，既保证足够的换热面积，又预留了充足的盐垢清理空间，日常维护时可直接用高压水枪沿翅片间隙冲洗，无需拆解整体结构。设计过程中特意规避了复杂的异形曲面加工特征，所有翅片均采用等厚度板材冲压成型，弧形基底可通过常规卷板工艺加工，不需要定制特殊成型模具，能够有效降低小批量生产的制造成本，横向管路采用标准外径的通用金属管材，

　　后期更换时可直接采购市售标准件，无需定制专用配件。实际运行过程中，海水通过布液装置均匀淋洒在翅片组上端，依靠重力沿翅片表面向下流动形成薄液膜，吸收集热面转换的太阳能热量后蒸发，水蒸气在横向冷凝管表面凝结后汇集输出，未蒸发的高浓度盐水从结构下端排出，整套流程无运动部件，运行过程中不需要额外的动力消耗，可长期在高盐高湿的沿海环境下稳定工作，结构材质可根据使用场景选择铝合金或者不锈钢材质，铝合金版本适配短期临时作业场景，重量轻便于搬运转移，不锈钢版本适配长期固定站点，抗腐蚀性能更强使用寿命更长。
