伺服装置配套夹持连杆固定结构

　　这套连杆固定结构主要配套夹持器与伺服传动装置使用，常见于自动化产线的工件夹持工位、小型伺服执行机构的动力传递链路中，承担着连接伺服输出端与夹持执行端、传递往复运动扭矩、保障夹持动作同轴度的核心作用。在实际产线应用里，这类结构多部署在分拣工位的夹取模组、小型装配工位的定位夹持单元上，需要在伺服装置高频往复动作的工况下保持结构刚性，避免长期运行出现连接间隙导致夹持定位精度偏移。

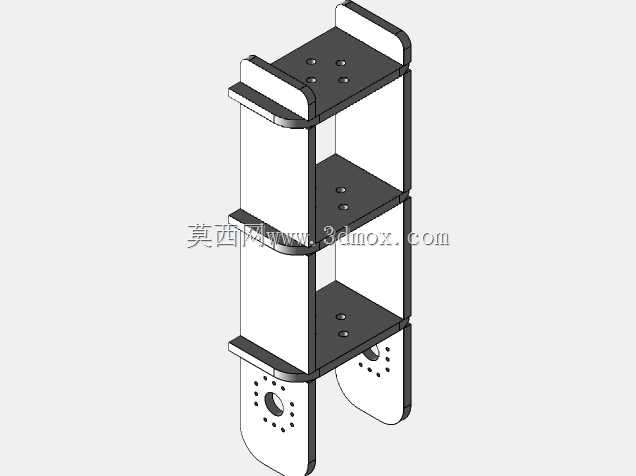

　　从结构设计思路来看，整体采用分层堆叠的框架式构型，上下两端的带孔耳板为安装对接面，耳板上的阵列安装孔可适配不同安装距的伺服输出轴座与夹持器端座，中间的分层隔板既作为连杆运动的导向限位结构，也承担整体框架的抗扭加强作用，避免单侧受力时框架出现侧向形变。设计时特意将连杆的运动行程空间预留于框架内部，外围的侧板可对运动部件形成物理防护，避免产线杂物落入运动副造成卡滞，同时也能减少外部粉尘、切削液飞溅对连杆铰接点的侵蚀。

　　安装边界方面，整体结构为竖向长条形构型，安装时需保证两端耳板的安装孔同轴度公差控制在0.02mm以内，避免伺服输出轴承受额外径向力；耳板上的铰接孔采用沉孔设计，可容纳铰接轴的轴端挡圈，不会额外占用安装空间，侧面的安装孔位可根据实际布线需求固定传感器线缆或气动管路。结构的受力路径经过优化，伺服端输出的动力通过下端耳板传递至连杆组件，再经由中间隔板的导向约束传递至上端夹持器，所有受力节点均做了圆角过渡处理，避免应力集中导致的结构断裂，适配伺服装置0-200次/分钟的往复动作频次，可满足常规轻载夹持工位的长期运行需求。
