小型农用轮式拖拉机整机结构拆解设计

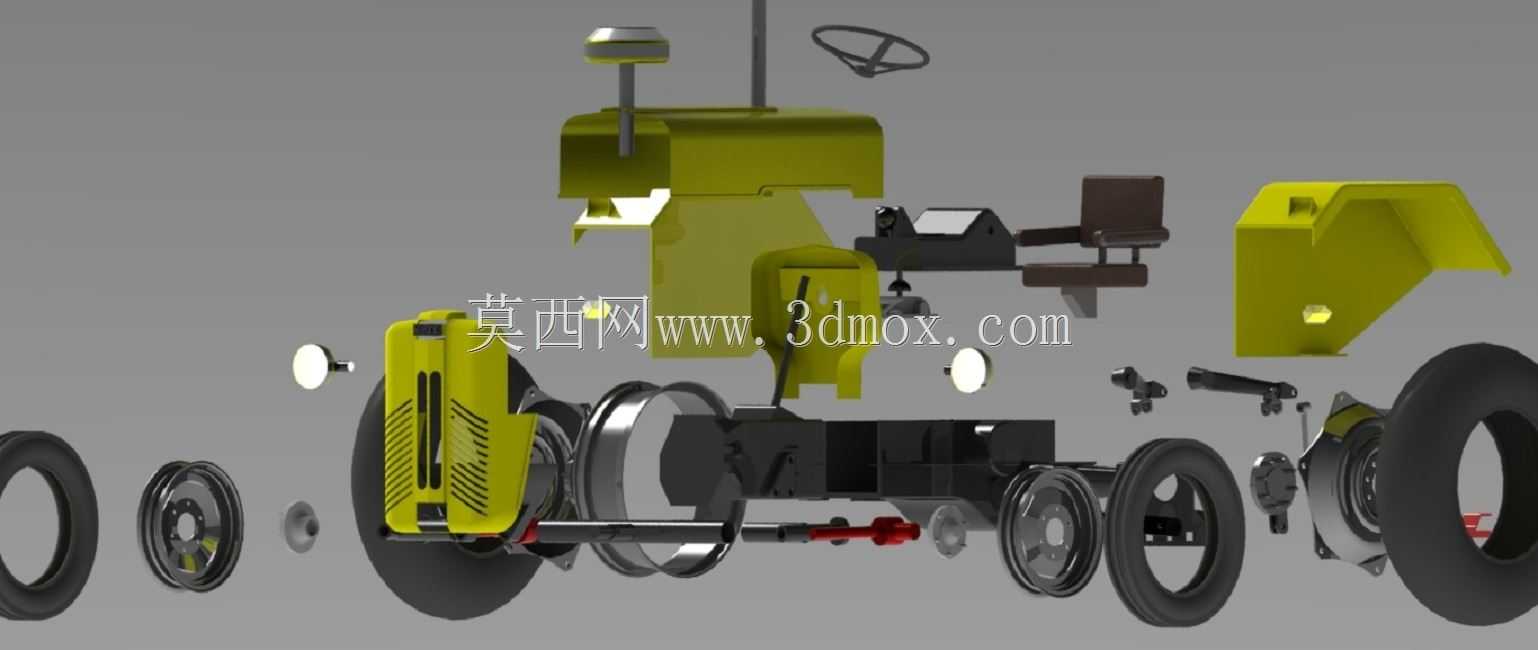

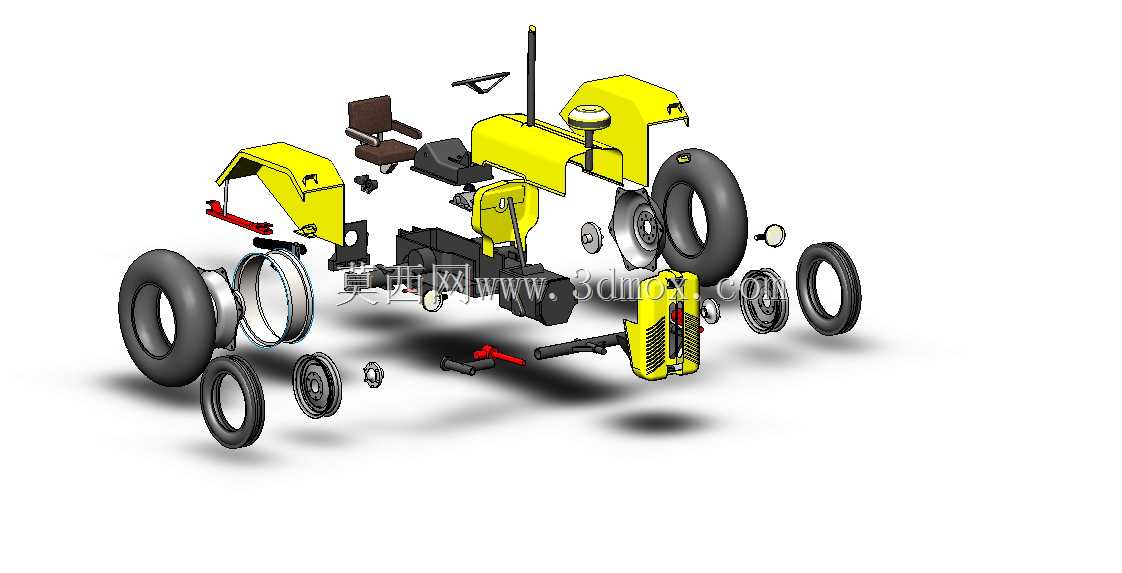

　　这款轮式拖拉机的结构设计，核心围绕丘陵小地块耕作、果园行间作业、短途农资转运三类主流农用场景展开，整机采用模块化拆分设计思路，将行走系统、动力舱覆盖件、操纵单元、传动连接组件全部做独立分块处理，单一部件的安装边界预留足够的装配公差，方便后期维护时的部件更换与故障排查。从结构布局来看，行走系统采用前后轮差异化尺寸配置，前轮轮距更窄、转向角度预留充足，可适配最小2.2米的田间掉头半径，后轮采用大直径宽胎设计，接地比压控制在0.08MPa以内，在松软耕地作业时可减少打滑与土壤压实问题，轮组的轮毂、轮辋、制动鼓全部做独立拆分，安装时通过止口定位配合螺栓锁紧，无需专用工装即可完成轮组拆装。动力舱部分的覆盖件全部采用钣金折弯成型工艺，

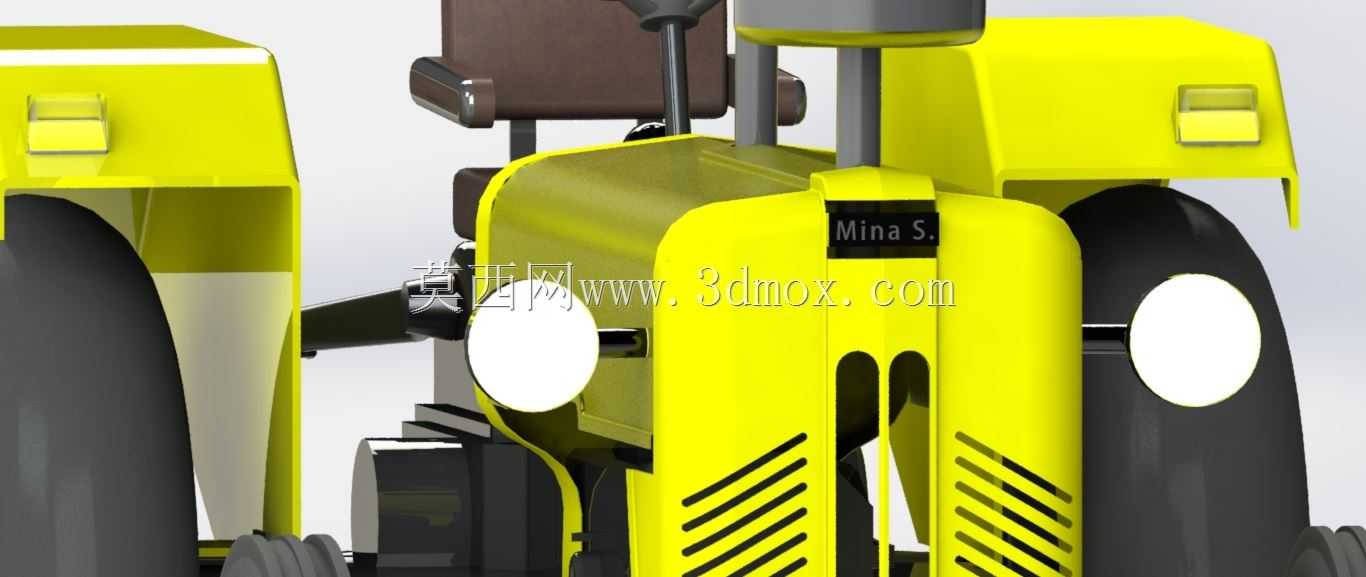

　　机罩侧面预留通风栅格开口，既满足发动机散热的气流通道要求，又通过折弯翻边结构提升钣金件的整体刚度，减少作业震动带来的覆盖件共振异响，机罩与车架的连接采用快拆式铰链结构，日常检修动力单元时可直接掀开机罩，无需完全拆卸覆盖件。操纵单元的座椅、转向立柱、换挡操纵杆全部做独立安装座设计，座椅安装位置预留前后调节的滑轨行程，可适配不同身高操作人员的操作习惯，转向立柱的倾斜角度也设置了可调区间，降低长时间作业的操作疲劳。传动系统的连接构件大量采用焊接件与标准紧固件组合的结构，焊接部位全部做应力释放处理，避免长期大负荷作业下出现焊缝开裂问题，各传动部件的装配同轴度公差控制在0.1mm以内，可有效降低传动过程中的功率损耗。

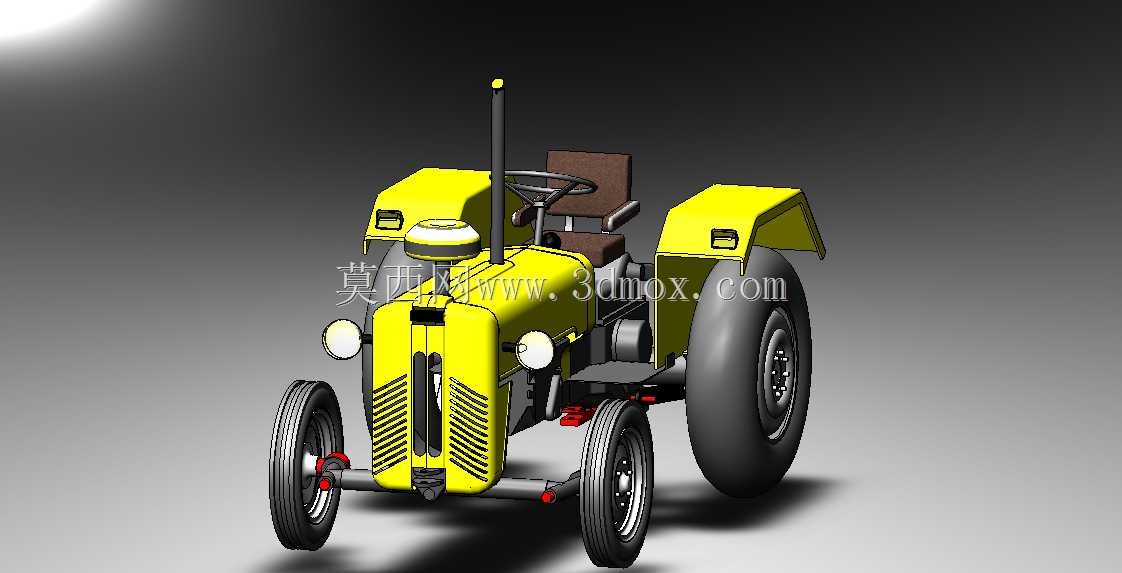

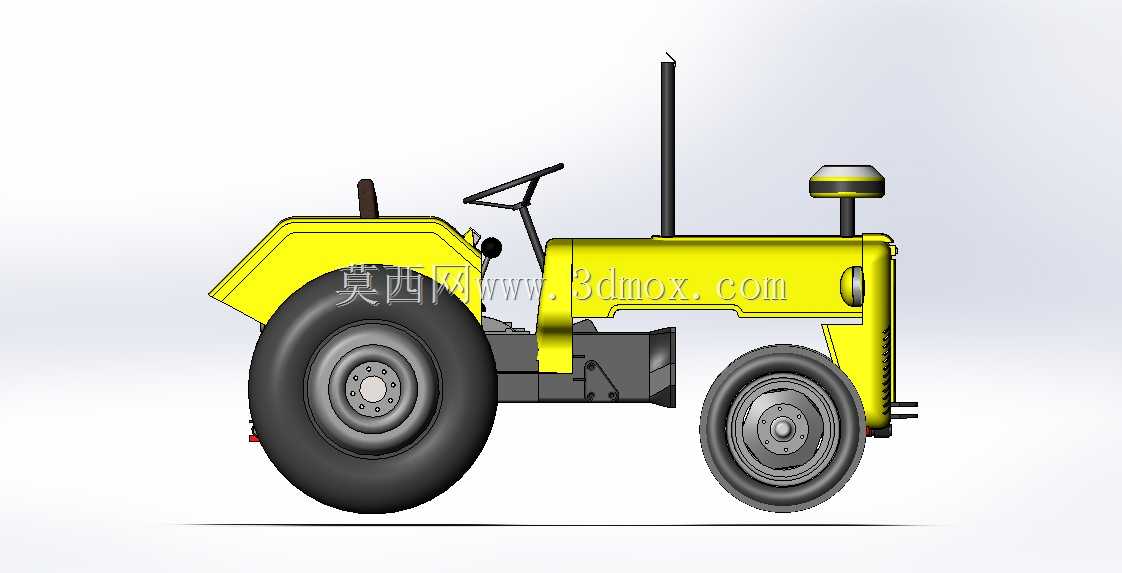

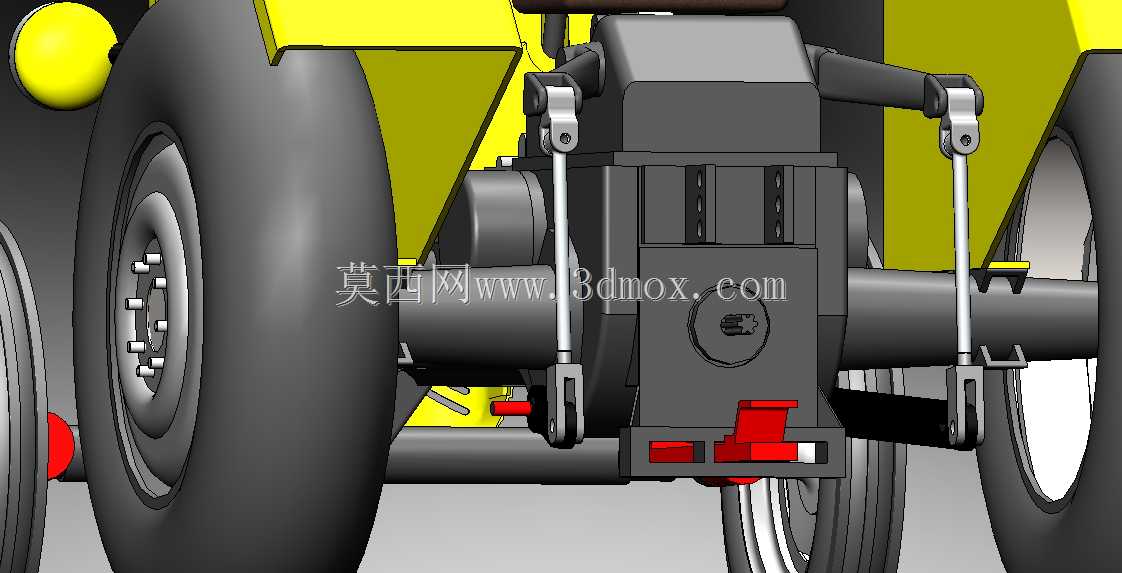

　　整机所有部件的装配逻辑完全遵循实际生产的装配工艺流程，从车架主体作为基准开始，依次安装传动组件、行走轮组、动力覆盖件、操纵系统，每个部件的安装面都设置了定位特征，可有效减少装配过程中的对位调整时间，也能为实际生产的工装夹具设计提供直接的结构参考。整机外形长度控制在2.8米以内，宽度1.3米，高度1.5米，可适配南方丘陵地区的狭窄机耕道通行，也能进入行距3米以上的果园进行植保、施肥作业，除了农田作业场景外，后部预留的标准三点悬挂接口，可搭配旋耕机、犁具、拖车等多种农机具，满足不同农艺环节的作业需求。
