微型拖拉机风冷气缸体结构设计

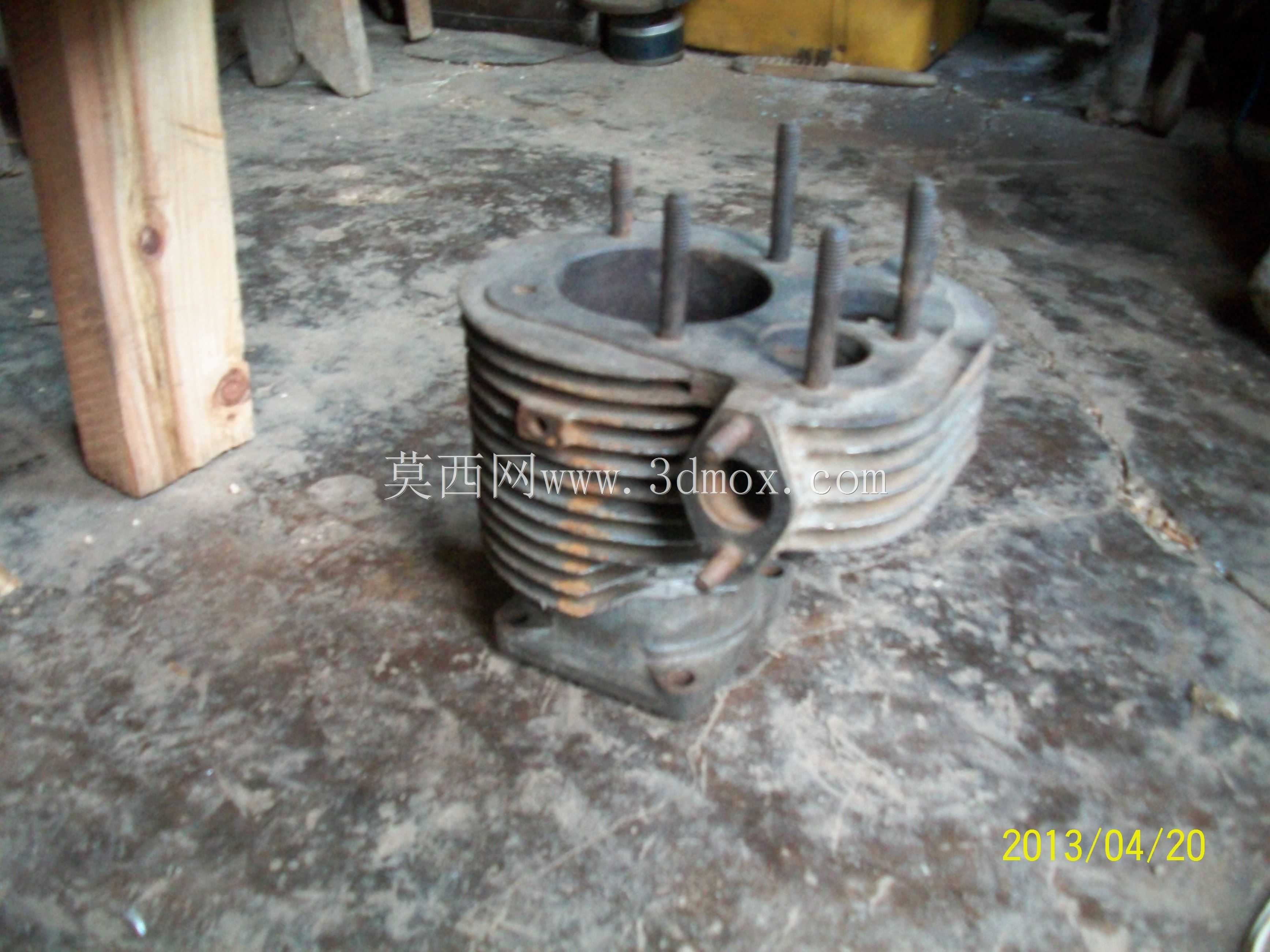

　　该零件为单缸小型动力配套的风冷气缸体，常见于手扶式微型拖拉机、田园管理机以及小型农用作业机具的动力单元中。在丘陵、果园、大棚等空间受限的作业场景里，这类小排量单缸柴油机或汽油机承担着旋耕、开沟、短途牵引等任务，气缸体作为动力核心的承压与散热构件，直接影响整机连续作业的可靠性。

　　从结构功能看，缸体中部为活塞往复运动提供精确导向的圆柱形内腔，内壁尺寸与配合精度决定活塞环的密封效果与摩擦损耗。外壁密布的环形散热翅片是风冷机型的典型特征，翅片沿缸体周向连续布置，可在车辆行驶或冷却气流扫过表面时快速带走燃烧产生的热量，避免缸温过高引发润滑失效、爆震或活塞卡滞。与水冷缸体不同，该结构无需布置水套、密封圈及冷却液通道，整体零件数量更少，低温环境下不存在冻裂风险，更适合维护条件有限的田间使用环境。

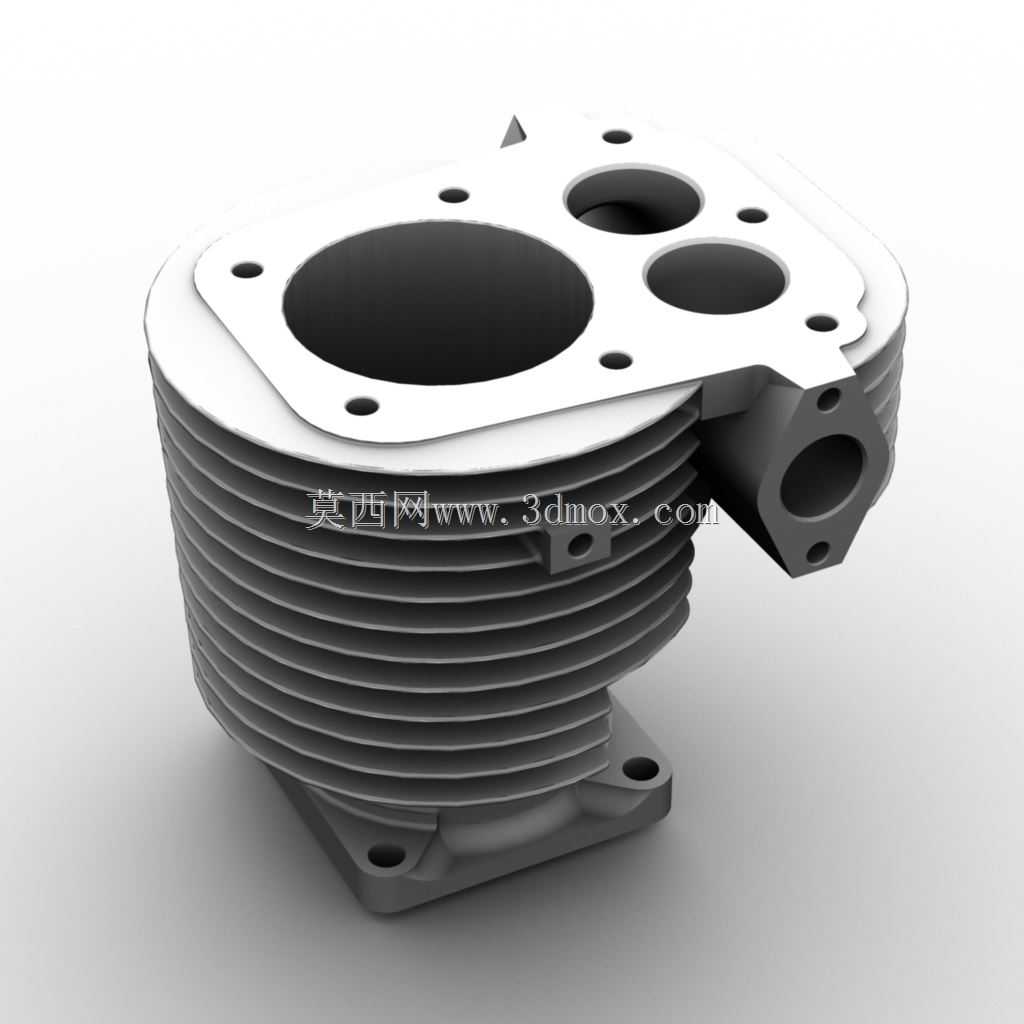

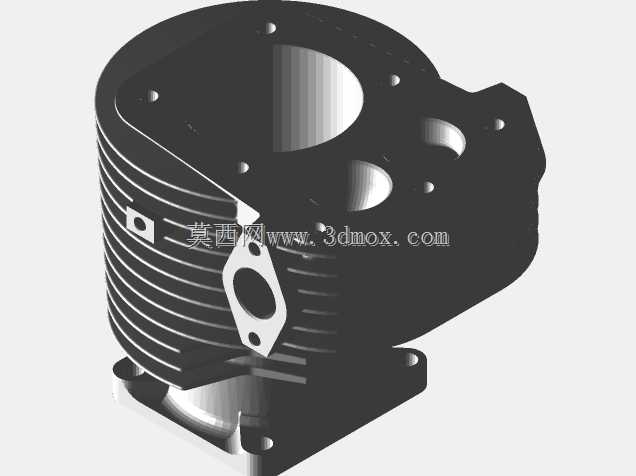

　　顶部法兰面用于安装气缸盖，面上分布的多个螺栓孔可保证缸盖与缸体之间的压紧力均匀分布，中间大孔与燃烧室连通，旁侧的开孔分别对应气门推杆通道、气道或安装定位结构。侧部凸台带有通孔与安装孔位，用于连接进气管、排气管或相关附件，其位置需与缸盖、配气机构的运动边界保持匹配。底部安装座通过螺栓固定在曲轴箱上，座面与缸体内孔的垂直度直接影响活塞运动的对中性，若加工或建模时偏差过大，会造成活塞偏磨、缸压泄漏等问题。

　　建模过程中需优先保证内腔圆柱度、上下结合面的平面度以及各螺栓孔的位置度。散热翅片数量、厚度与间距需要平衡散热面积与结构强度：翅片过密容易在泥沙堆积时堵塞风道，过薄则在搬运、装配或受石块撞击时易断裂；翅片根部应设置合理圆角，降低铸造时的应力集中。顶部法兰与缸筒衔接处、侧部凸台与主体交接处均需保留拔模斜度与铸造圆角，以适配砂型或压铸工艺要求。

　　安装边界方面，缸体总高需满足活塞行程与连杆运动空间要求，底部法兰落入曲轴箱的深度不能与曲柄旋转轨迹发生干涉。顶部螺栓孔分布圆要与缸盖、缸垫完全对齐，侧部接口的朝向需预留管路拆装空间。整机布置时，缸体外侧应与导风罩保持合理间隙，确保冷却气流能够完整覆盖全部翅片，同时避免与燃油箱、车架或操纵杆件发生碰撞。对于维修与选型人员而言，核对缸径、安装孔距、总高及侧接口位置，是保证该零件能够替换装机并稳定运行的关键。
