小型半自动真空热成型加工设备结构设计

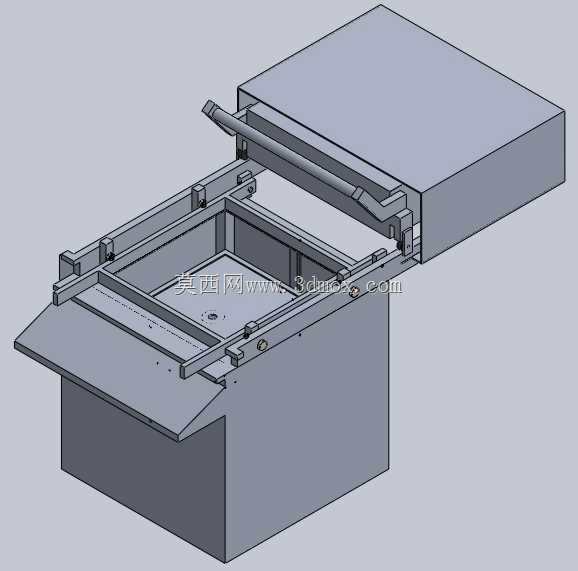

　　这套结构方案针对小批量塑料片材热成型加工场景设计，可适配PVC、PET、PP等常见热塑性片材的吸塑成型作业，覆盖小批量包装内衬、工艺壳体、薄壁塑料件的打样与小批量生产需求，常见于小型加工工坊、产品打样车间、定制包装生产工位。设备采用上下分体式布局，下部为真空发生与机架承载单元，上部为片材夹持、加热压合与成型腔结构，整体安装边界适配常规车间工位摆放，无需额外预埋固定结构，底部预留走管与走线空间，可直接对接车间压缩空气与供电回路。

　　设计过程中优先考虑单人操作的便利性，片材夹持框架采用抽拉式导轨导向，操作人员可将裁切好的片材固定在夹持框后，沿导轨推送至成型腔正上方，上部压合机构通过铰接摆臂结构实现下压锁止，保证成型过程中腔室的密封性，避免真空泄漏导致的成型缺陷。成型腔尺寸预留了常规小尺寸工件的加工余量，可通过更换内部成型模具适配不同外形的工件加工，模具安装位置预留了标准锁紧孔位，换模时无需额外调整机架主体结构，仅需更换对应模具并调整真空接口位置即可完成切换。

　　真空通路沿机架内部布设，从下部真空发生单元直接连通至成型腔底部，管路弯折处采用大圆弧过渡，减少真空阻力，保证抽真空速率满足薄壁件成型的时效要求，避免片材冷却后无法完全贴合模具轮廓。上部压合机构的行程经过限位设计，下压到位后刚好与夹持框边缘贴合，不会过度挤压片材导致的边缘破损，同时摆臂结构自带锁止卡位，操作人员无需持续施加外力即可保持压合状态，降低单人操作的劳动强度。

　　机架整体采用方管焊接框架结构，外部覆盖薄钢板防护，既保证整体结构刚性，避免成型过程中机架形变影响密封效果，同时控制整体自重，方便设备在车间内的移位调整。抽拉夹持机构的导轨选用常规标准线性导轨，采购与后期维护替换成本较低，适配小型加工厂的配件采购能力。设备操作侧预留了足够的操作空间，操作人员站在设备正前方即可完成片材安放、推送、压合、取件的全流程操作，无需围绕设备移位，单工位作业效率可满足小批量订单的交付需求。
