包装线用弯轨式工件夹持定位焊接工装结构

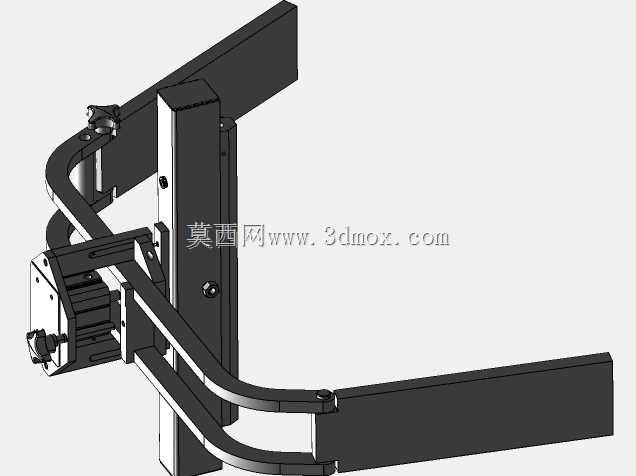

　　这套结构主要面向包装生产环节中异型框架类工件的焊接装配工序，解决常规直轨工装无法适配弧形弯折工件走料、夹持定位精度不足的问题。在实际包装线的预制件加工工位，很多包装设备的外围防护框架、物料导向弯轨都需要在组焊阶段保证弧形段的同轴度与安装面的平面度，这套结构的双弯轨平行排布设计，刚好匹配这类弧形工件的轮廓走向，焊接作业时工件可以顺着弯轨的弧度调整位置，不需要反复拆装夹具就能完成整条弧形焊缝的连续焊接，能大幅减少组焊过程中的工件找正时间。从结构设计逻辑来看，整套工装采用立式安装的主支撑立柱作为承载基础，立柱上预留了多组等距排布的安装孔位，既可以根据待焊工件的高度调整夹持组件的固定位置，也能适配不同曲率半径弯轨的安装需求，

　　弯轨与立柱的连接位置采用了嵌入式定位销加螺栓锁紧的固定方式，避免焊接过程中工装受应力影响出现位置偏移。前端的夹持模块采用快拆式压块结构，压块与工件接触的面做了防滑纹理处理，夹持力可以通过侧边的调节旋钮调整，针对壁厚较薄的包装件型材，不会因为夹持力过大导致工件变形，也不会因为夹持力不足在焊接时出现工件窜动。考虑到焊接工位的实际安装边界，整套工装的横向安装宽度控制在适配常规焊接工作台的尺寸范围内，弯轨的伸出长度可以根据待焊工件的弧长进行选配，不需要对现有焊接工作台做额外改造就能直接固定安装。结构上的弯轨部分采用了等截面型材加工，轨道的导向面做了铣削精加工，表面粗糙度满足夹持组件滑动的顺畅度要求，焊接过程中产生的焊渣不容易在轨道面堆积，

　　日常维护只需要定期清理轨道表面就能保证滑动顺畅。夹持组件与弯轨的配合部分采用了间隙配合设计，预留了足够的热膨胀余量，即使长时间在焊接高温环境下作业，也不会出现组件卡滞的问题。在实际应用中，这套工装除了用于包装设备自身结构件的焊接作业，也可以适配包装线上需要弧形轨迹焊接的各类附属工件，比如弧形导料板、弧形防护栏的组焊工序，相比通用平口钳类的夹持工具，针对弧形工件的定位适配性更强，组焊后的工件形位公差能满足后续装配的精度要求，不需要二次校形就能直接进入总装环节。
