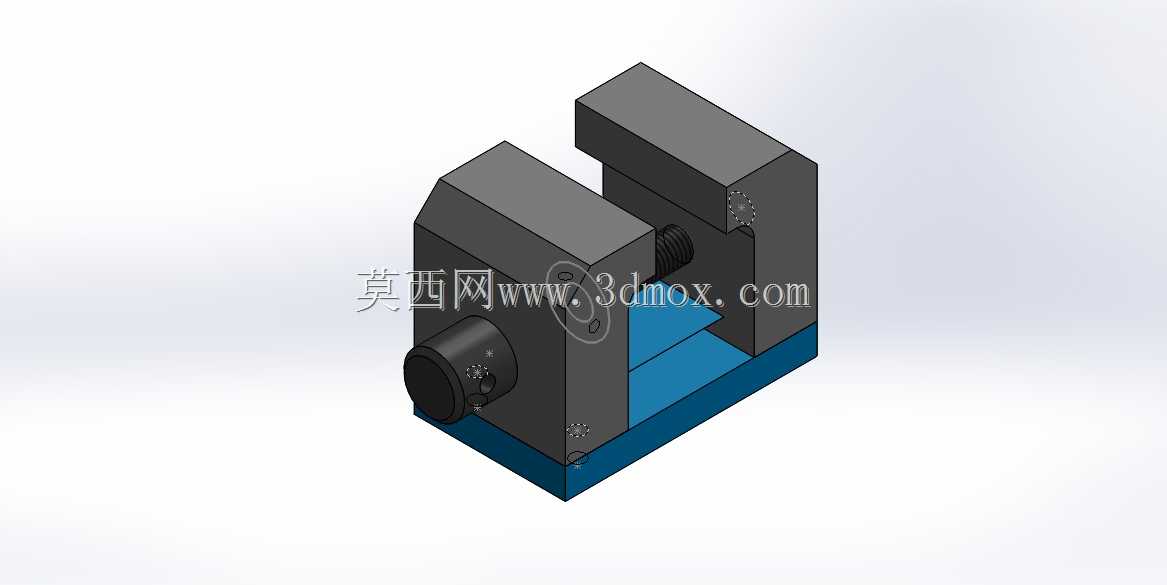

机加工台用螺杆式夹紧虎钳结构设计

　　在常规金工实训、小型零件铣削、钻孔、钳工修配等作业场景中，这类螺杆驱动的虎钳是工位上最基础也最高频使用的工件固定装置，区别于重型机用平口钳，这款虎钳的结构更紧凑，适配小型工作台的安装空间，不会占用过多操作台面，同时能满足常规小型金属、非金属零件的夹紧需求。从结构设计逻辑来看，这款虎钳采用固定钳身与活动钳身分体式布局，底部为一体化的安装基座，基座上预留了与工作台T型槽匹配的安装位，安装时可通过T型螺栓快速完成工位固定，基座的平面度公差控制在0.02mm以内，保证安装后钳身不会出现倾斜偏移，避免装夹工件时出现垂直度误差。传动部分采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，

　　长时间反复夹紧松开也不会出现螺纹滑牙问题，螺杆端部设置了旋转操作端，配套标准加力杆即可实现大夹紧力输出，活动钳身与基座之间采用滑动导轨配合，导轨面做了耐磨处理，间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后也能快速调整配合间隙，避免活动钳身出现窜动影响装夹精度。钳口部分采用平行式设计，固定钳口与活动钳口的夹持面做了网纹滚花处理，能增大与工件表面的摩擦力，夹紧光滑表面工件时也不会出现打滑移位，同时钳口板采用可拆卸式设计，磨损后可单独更换，无需整体报废钳身，降低日常使用的维护成本。从安装边界来看，这款虎钳的整体外轮廓尺寸适配常规小型钻铣床、钳工台的安装需求，钳身最大开口行程可覆盖常规小型零件的装夹尺寸，夹紧力范围适配有色金属、

　　黑色金属小型零件的轻加工、修配作业，不会因为夹紧力过大导致薄壁零件出现装夹变形。在实际使用场景中，这类虎钳除了常规机加工工位使用，也可用于装配工位的小型部件组装固定、样品检测工位的工件夹持定位，结构上没有多余的复杂部件，日常维护仅需定期在螺杆、导轨配合面加注润滑脂即可，故障率极低，是小型加工、实训、维修工位不可或缺的基础工装。设计过程中重点平衡了结构强度与整体重量，钳身主体采用铸铁材质一体铸造成型，既保证了夹紧作业时的整体刚性，不会因为夹紧力过大出现钳身形变，也控制了整体重量，方便根据作业需求临时挪动安装位置，不需要借助起重设备即可完成工位转移。
