木质结构磨刀夹持固定虎钳结构

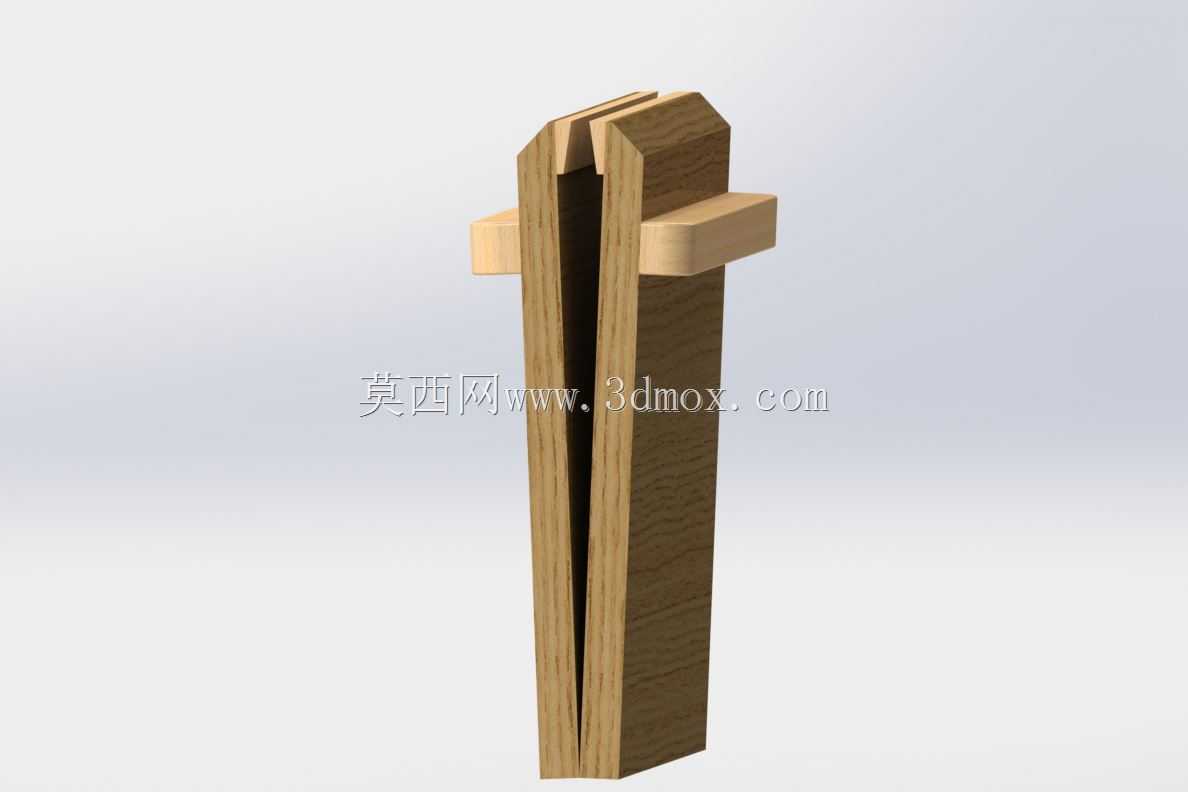

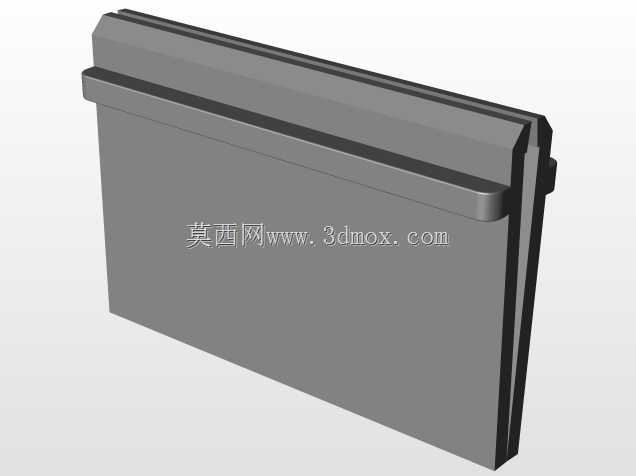

　　在手工刃磨各类木工刻刀、扁凿、窄刃刨刀等小型刃具的作业场景中，这类木质结构的夹持虎钳是非常实用的辅助工装，和常见的金属台虎钳不同，它的整体结构采用硬木加工而成，不会在夹持过程中刮花刃具的刀身，也不会因为金属硬接触导致刃口出现意外崩缺。从结构设计来看，它采用了对称式的楔形夹臂结构，两个夹臂的内侧加工有对应不同厚度刃具的V型定位槽，能够适配宽度在3mm到25mm之间的各类直柄刃具，夹臂外侧的斜面和外套的楔形内孔配合，当向下敲击夹臂顶端时，楔形面会产生向内的挤压力，自动将放入槽内的刃具牢牢锁紧，不需要额外的螺杆锁紧结构，操作起来十分便捷，适合在没有台钳的户外木工、野外雕刻作业场景下使用。它的横向穿销结构一方面起到了夹臂的行程限位作用，

　　避免夹臂从楔形外套中滑脱，另一方面也可以作为敲击受力点，需要松开工件时，反向敲击穿销的两端，就能让楔形配合松开，快速取出刃磨完成的刀具。整体外形为细长立柱式结构，总高度控制在180mm左右，最大宽度不超过60mm，底部不需要额外的安装固定结构，使用时可以直接夹持在普通木工台的缝隙中，或是靠操作人员腿部夹持固定，占用操作空间极小，也不需要在工作台面上打孔安装，适配各类临时作业的台面条件。夹臂的夹持面没有做额外的防滑齿设计，而是依靠硬木本身的摩擦力和楔形结构的自锁力固定刃具，既能够保证刃磨过程中刀具不会出现偏移，保证刃磨角度的一致性，也不会在刀身上留下压痕，对于需要保持刀身外观完整的精品木工刀具来说十分友好。在设计这类结构时，

　　楔形面的斜度需要控制在1:8到1:10之间，斜度过大容易导致自锁失效，刃磨过程中夹臂松脱，斜度过小则会导致锁紧后难以松开，增加操作难度，同时夹臂的选材需要采用纹理顺直的硬木，避免受力过程中出现劈裂，楔形外套的内孔和夹臂的斜面需要配做，保证两个面能够完全贴合，受力均匀，不会出现局部应力集中导致的结构损坏。这类虎钳的夹持深度可以达到80mm，能够满足大部分小型木工刃具的刃磨夹持需求，刃磨时刀具伸出夹臂端面的长度可以根据刃磨角度自由调整，不需要额外的角度定位附件，操作人员可以根据手感灵活控制刃磨角度，适合有一定刃磨经验的手工从业者使用。和金属材质的磨刀夹具相比，木质结构的自重更轻，整体重量不到200g，便于随身携带，放在工具包中不会和其他工具产生碰撞异响，也不会划伤其他工具的表面，长期使用后如果夹臂的夹持面出现磨损，只需要用细刨子将夹持面修平即可继续使用，维护成本极低，不需要更换易损零件。
