皮带轮承载用滑轮支架底座结构设计

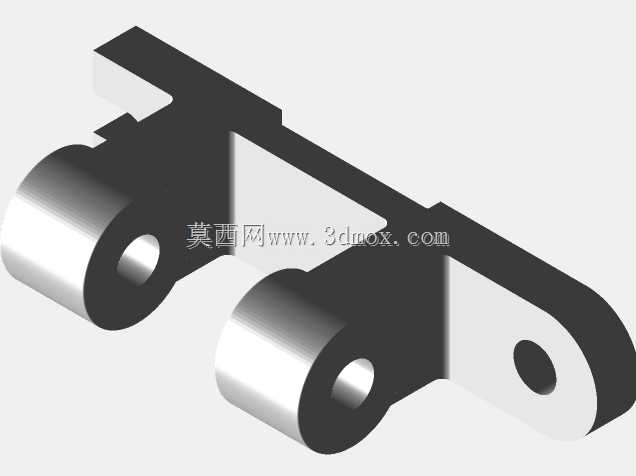

　　在带传动类设备的结构布局中，这类滑轮支架底座主要承担皮带轮的定位支撑载荷，常见于轻载输送线、小型传动机构、仪器仪表内部的动力传递单元中，区别于重载焊接支座，这类一体成型的支座更适配安装空间紧凑、载荷波动小的应用场景，能在有限的排布空间内完成皮带轮的转轴固定，保障带传动的张紧度稳定，避免运行过程中皮带跑偏、转轴窜动的问题。从结构功能来看，支座上设置的两组同轴筒状结构是核心的安装位，用于穿装转轴配合垫圈实现皮带轮的铰接固定，两个筒位的同轴度公差需要控制在合理区间，否则会导致转轴转动卡滞，加剧皮带轮的端面磨损；侧边延伸出的带孔耳板是整个支座的安装固定端，通过紧固件穿过耳板孔可将整个支座锁定在设备的安装基板上，耳板的孔位间距、

　　孔轴与筒状安装位的相对位置精度，直接决定了皮带轮与主动轮的平行度，是影响带传动效率的关键尺寸。设计这类支座时，首先要匹配对应皮带轮的宽度、转轴直径确定筒状安装位的内孔尺寸与轴向长度，预留出垫圈的安装空间，避免皮带轮转动时与支座侧壁发生摩擦干涉；其次要根据皮带的预紧拉力核算支座的受力弯矩，调整连接臂的截面厚度，确保在长期张紧载荷下不会出现结构形变，连接臂的过渡位置采用圆角处理，减少应力集中带来的断裂风险；最后要结合设备内部的安装边界，调整耳板的伸出长度与孔位位置，确保安装时不会与周边的线束、其他结构件发生位置冲突，同时要预留出扳手操作的空间，方便现场安装时的紧固件锁紧。从安装边界来看，这类支座的整体轮廓需要适配设备内部的预留安装腔，

　　筒状安装位的端面不能超出设备的安全防护边界，耳板的安装面要保证足够的平面度，避免锁紧后支座出现翘曲，导致转轴偏斜；支座底部与安装基板的接触面不需要整面贴合，可根据受力点设置局部贴合面，在保障支撑稳定性的同时降低加工面的处理成本，适配批量加工的工艺要求。实际应用中，这类支座不需要额外搭配复杂的调整结构，依靠加工精度保障安装位置的准确性，能有效减少现场安装调试的工作量，在小型仪器、桌面型自动化设备的带传动结构中应用十分广泛，其结构形式也可根据不同的安装空间调整臂长、耳板角度，适配多样化的布局需求。
