皮带传动系统用滑轮支撑固定底座结构

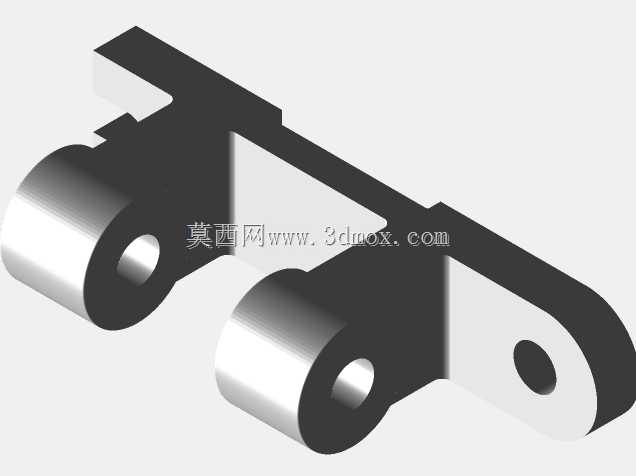

　　在轻工输送、小型自动化传动、纺织机械等需要皮带轮组实现动力转向、张紧调节的场景中，这类滑轮支撑底座是承担轮组定位、载荷传递的核心基础构件，其结构合理性直接决定皮带传动的运行稳定性与轮组使用寿命。从实际装配逻辑来看，该底座采用一体化弯折成型的板式主体结构，两个同轴的圆柱凸台是滑轮的核心安装位，凸台内的通孔用于穿装滑轮销轴，凸台的轴向长度与滑轮轮毂宽度匹配，可保证滑轮安装后无轴向窜动间隙，避免运行过程中皮带出现偏磨、跳齿问题。底座末端延伸出的带孔耳板是整体结构的安装固定位，耳板上的通孔用于穿装锁紧螺栓，可将整个底座固定在设备的机架安装面上，耳板的位置经过受力校核，安装后两个滑轮安装位的中心连线与皮带走向保持平行，

　　可保证皮带包角处于设计合理区间，减少传动过程中的功率损耗。设计阶段针对皮带轮的装配间隙做了明确的结构预留，要求在皮带轮内侧或两个皮带轮之间加装垫圈，这一细节是为了补偿加工公差带来的装配间隙，同时避免滑轮端面与底座主体直接摩擦，降低运行过程中的异响与磨损速率。从安装边界来看，两个滑轮安装凸台的中心距是核心安装尺寸，选型时需要匹配对应规格的皮带轮直径与中心距要求，底座主体的厚度根据承载载荷做了等强度设计，在受力集中的凸台根部做了圆弧过渡处理，避免应力集中导致的底座断裂问题，整体结构无多余冗余设计，在保证结构强度的前提下尽可能压缩了整体占用空间，可适配设备内部狭窄的安装空间。这类底座在实际使用中通常配合张紧调节结构使用，

　　部分场景下会在耳板位置加装调节腰型孔，实现皮带张紧度的微调，不过该款底座采用固定孔位设计，适用于中心距固定、无需频繁调节张紧度的定距传动场景，其圆柱凸台的内孔尺寸与常用的滑轮销轴直径适配，无需二次加工即可直接完成装配，可有效缩短设备组装的工时。
