传感器安装用折弯钣金支撑构件

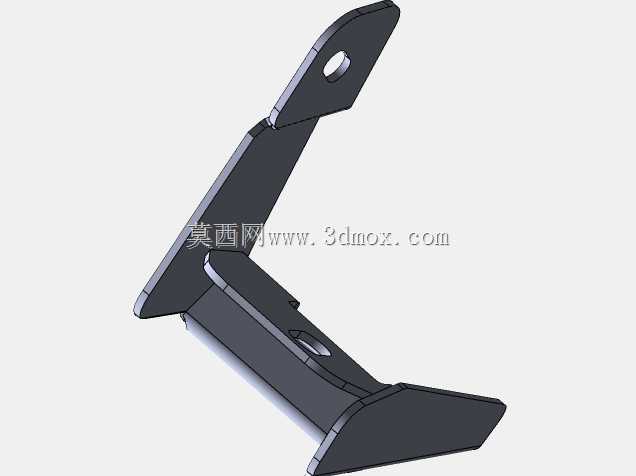

　　该钣金支撑构件主要面向工业传感检测场景的安装固定需求，在自动化产线、设备传感点位布设、工装检测工位中承担传感器的承载与定位作用，区别于标准型材支架，这类定制化钣金件能够适配狭小安装空间内的特殊角度固定需求，避免传感器安装后出现检测角度偏移、受设备运行振动松脱的问题。从结构设计来看，构件采用多段折弯成型工艺，整体通过连续折弯形成三段式受力结构，上端带孔的斜向支臂用于传感器本体的固定，孔位做了翻边强化处理，既能够提升安装孔的螺纹啮合长度，也能避免钣金薄料孔位受载后出现撕裂变形；中间的连接段做了局部压型加强，在不增加板材厚度的前提下提升了构件整体的抗扭刚度，抵消设备运行过程中传递的振动载荷，避免长期使用后支臂出现形变导致传感器检测位偏移；

　　下端的平直安装面用于和设备基体、工装架体连接，接触面做了平整处理，保证安装后构件的位置度符合传感检测的精度要求。设计过程中优先考虑了安装边界的适配性，构件整体外轮廓避开了周边管线、运动部件的运动包络，斜向支臂的倾斜角度经过反复校核，能够让安装后的传感器检测面正对待检测点位，无需额外加装角度调节垫块，减少现场安装的调试工作量。折弯处的圆角半径匹配所选板材的折弯工艺参数，避免折弯过程中出现外侧开裂、内侧起皱的工艺缺陷，同时所有外露边缘都做了去毛刺处理，防止安装调试过程中划伤操作人员。在受力层面，构件的载荷传递路径经过优化，传感器的自重以及运行过程中的振动载荷会通过支臂传递到中间加强段，再分散到下端的两个安装固定点，

　　避免局部应力集中导致的构件失效，安装孔的间距也匹配常用的设备安装螺孔规格，能够直接替换原有老旧损坏的传感支架，无需对设备基体进行二次打孔加工。这类钣金构件在实际使用中，往往需要配合不同规格的传感器做细微的孔位适配，因此建模过程中预留了孔位的参数化调整余量，方便后续根据不同型号传感器的安装尺寸快速修改模型，直接输出折弯加工图纸，缩短定制加工的周期。
