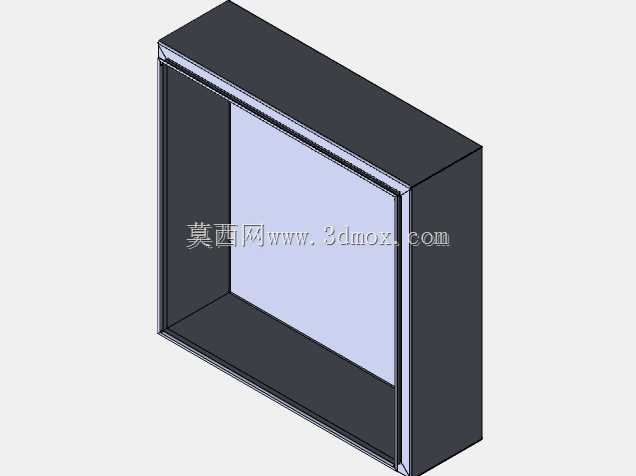

嵌入式安装薄型电箱壳体结构设计

　　这款薄型箱形壳体主要面向墙面嵌入式安装的电气容纳场景，常见于工业车间墙面布线、楼宇弱电井设备安装、传感器配套接线集成等工况，用来容纳小型接线端子、信号转换模块、低压配电支路元件，相比明装配电箱更节省安装空间，安装完成后外表面与墙面齐平，不会额外占用通道或操作面的通行空间。从结构设计来看，整体采用折弯钣金拼焊成型思路，侧边预留均匀的翻边结构，安装时翻边可贴合墙面开孔的内侧边缘，既可以遮挡开孔边缘的施工缝隙，也能作为安装受力的承载面，配合侧边的固定孔位可直接用膨胀螺丝固定在墙体预埋的安装基面上，不需要额外制作安装支架。壳体内部预留了统一的安装凸台，可适配标准导轨的卡装固定，也支持直接用螺丝固定小型电路板、接线排等元件，

　　内部净空尺寸经过优化，在保证足够元件容纳空间的前提下，尽可能压缩了壳体的整体厚度，适配常规120mm厚度的轻质隔墙安装需求，不会出现壳体突出墙面或者无法嵌入墙体的问题。前面板采用可拆卸式结构设计，日常维护时不需要拆卸整个壳体，只需要拆开前面板的固定螺丝即可完成内部元件的接线、检修操作，面板与壳体的贴合面预留了密封胶条安装槽，安装胶条后可达到基础的防尘防护等级，适配车间多粉尘、轻度潮湿的使用环境。壳体的边角处均做了小圆角过渡处理，既可以避免钣金锐边划伤安装操作人员，也能减少安装过程中与墙面开孔的磕碰，降低安装调整的难度。在设计建模过程中，所有折弯处均预留了标准钣金折弯余量，拼焊位置的公差配合控制在合理范围内，可直接对接钣金加工工艺，不需要二次调整图纸即可投入生产，同时壳体背部预留了穿线孔位，可根据实际布线需求选择敲落对应位置的孔位，适配不同方向的进线、出线布线需求，减少现场开孔的工作量。
